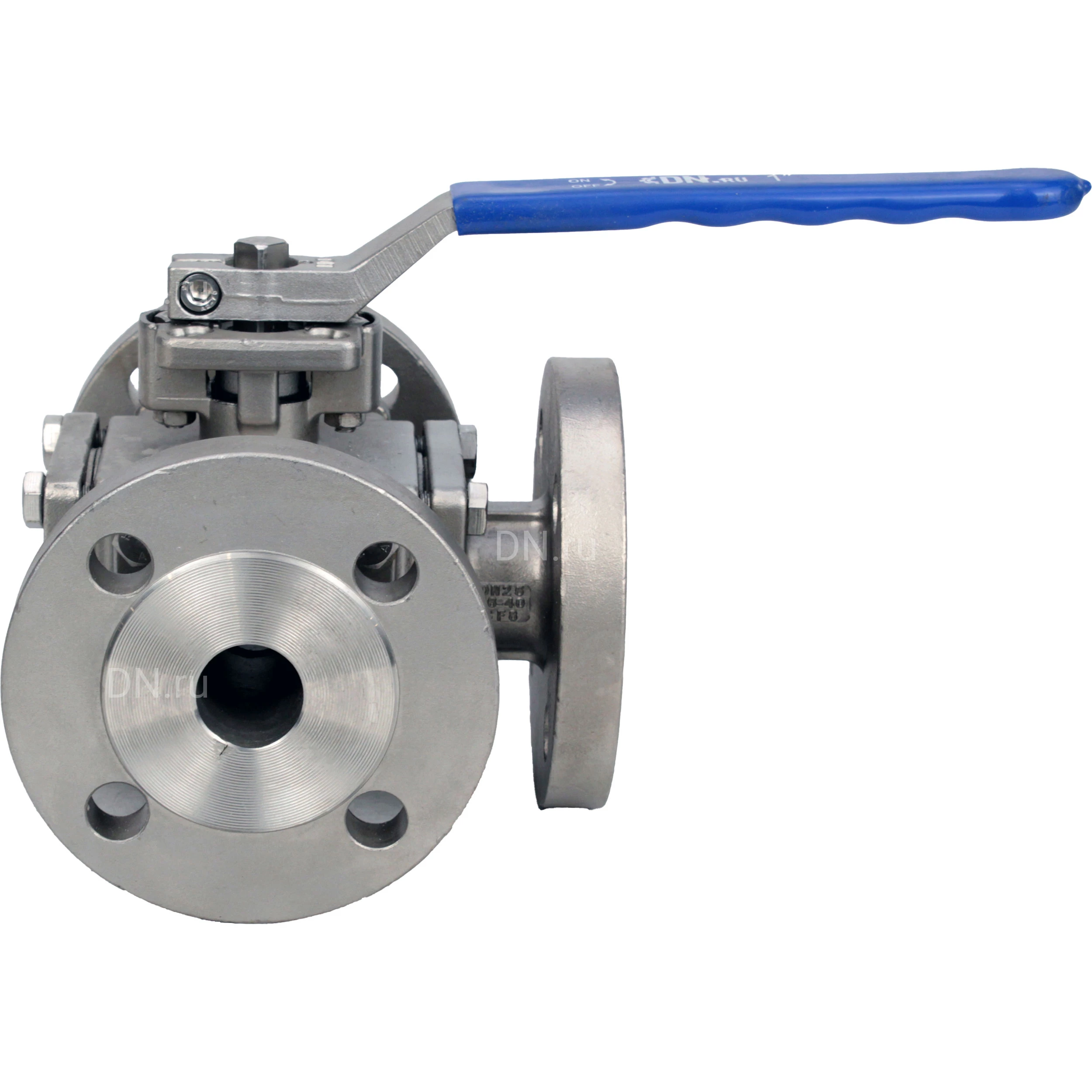

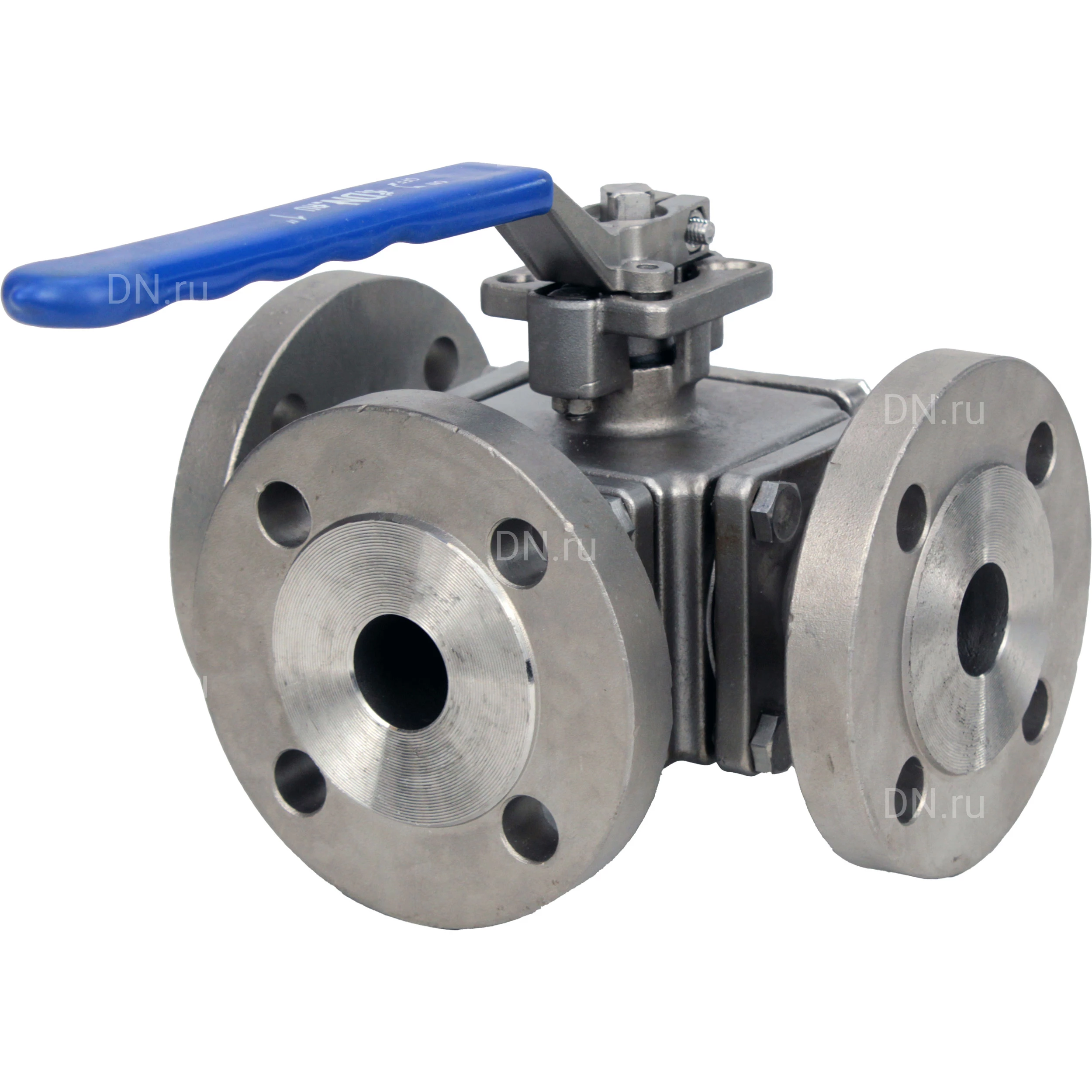

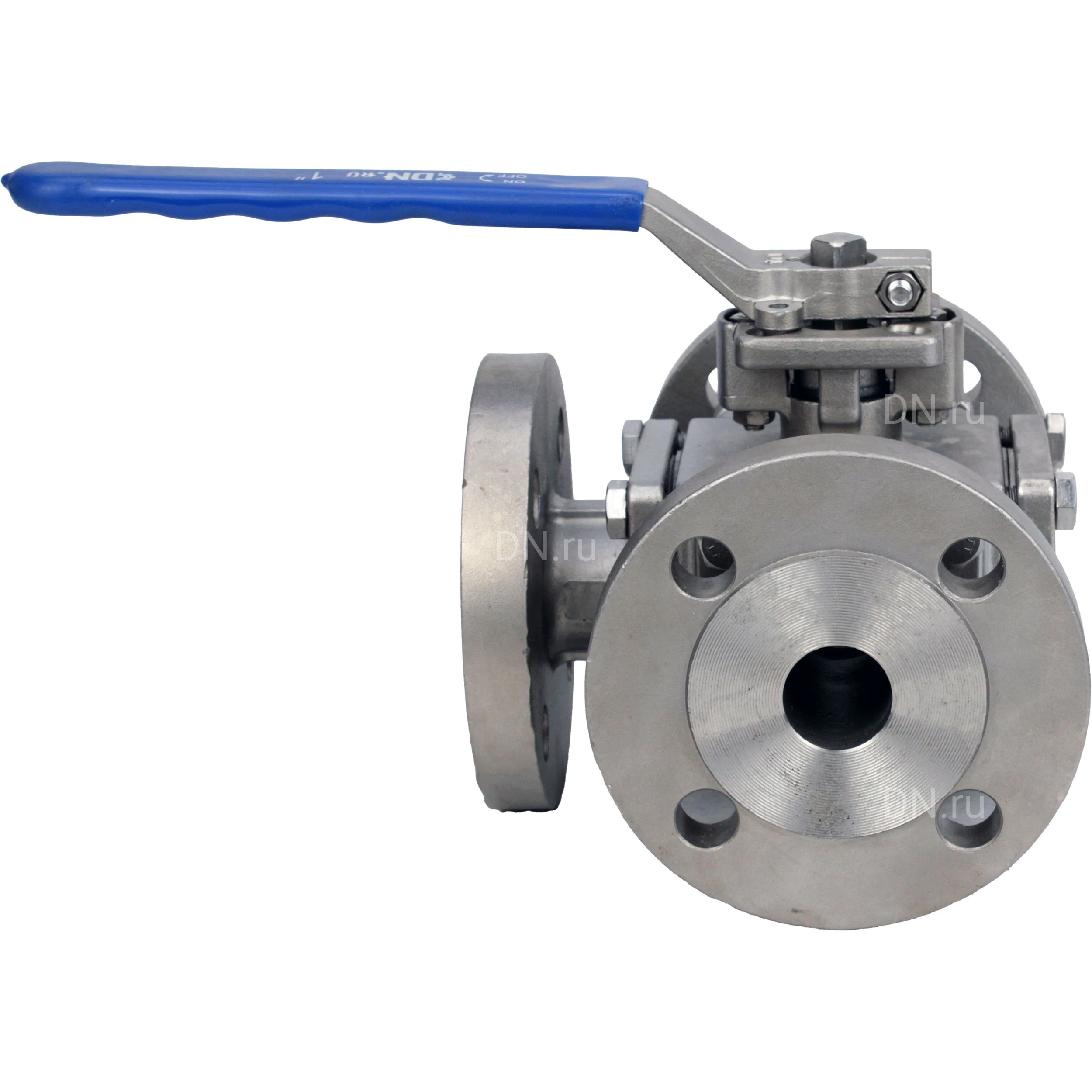

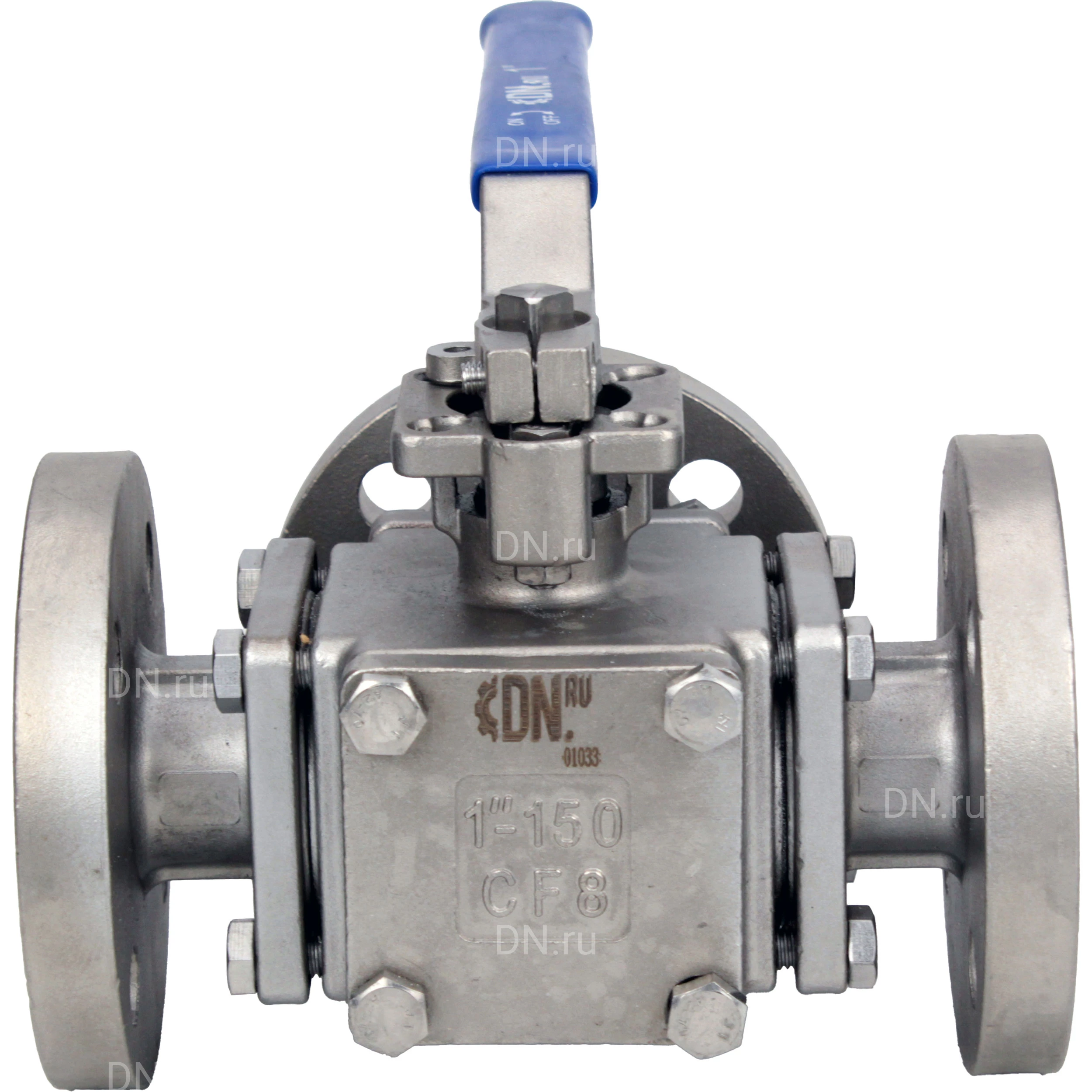

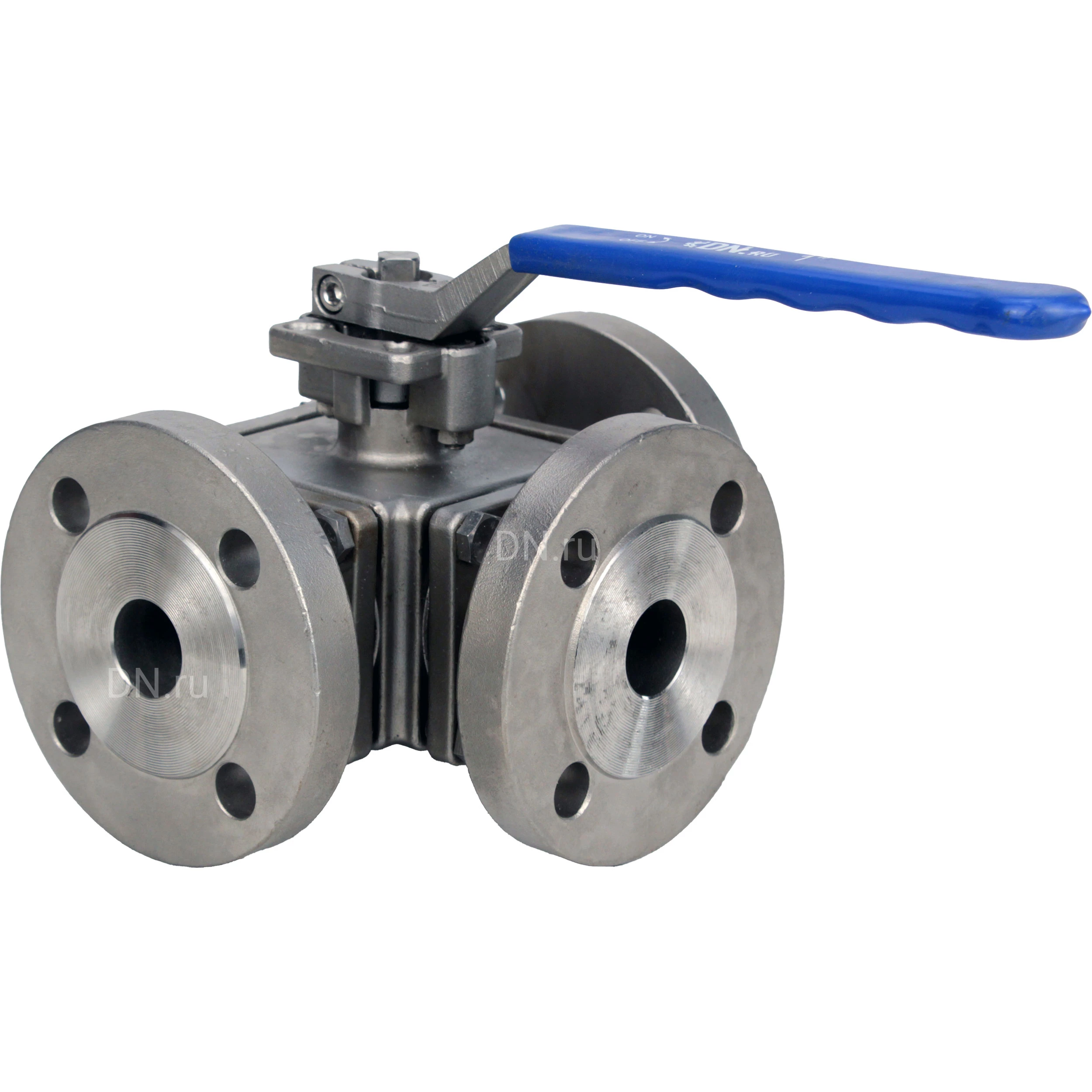

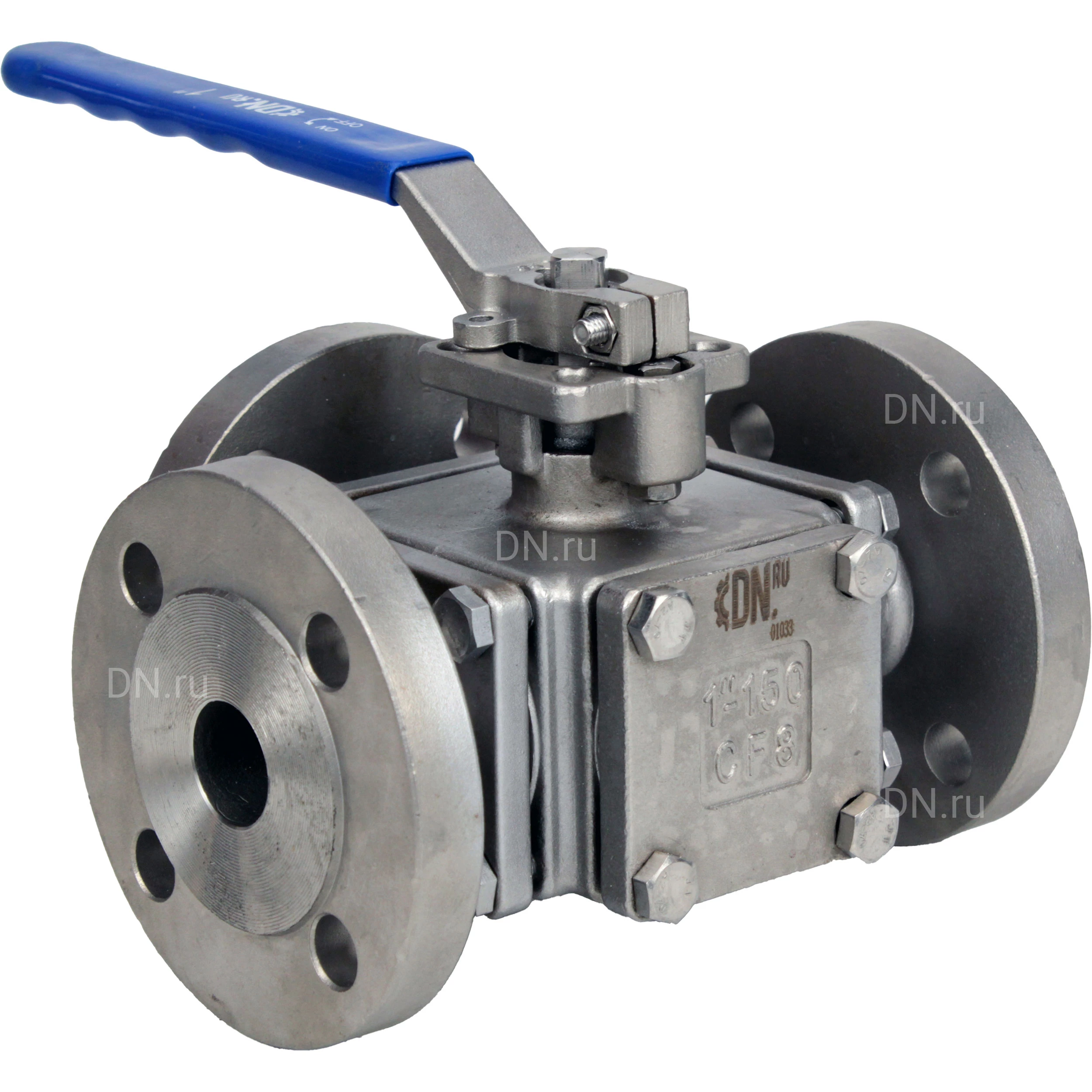

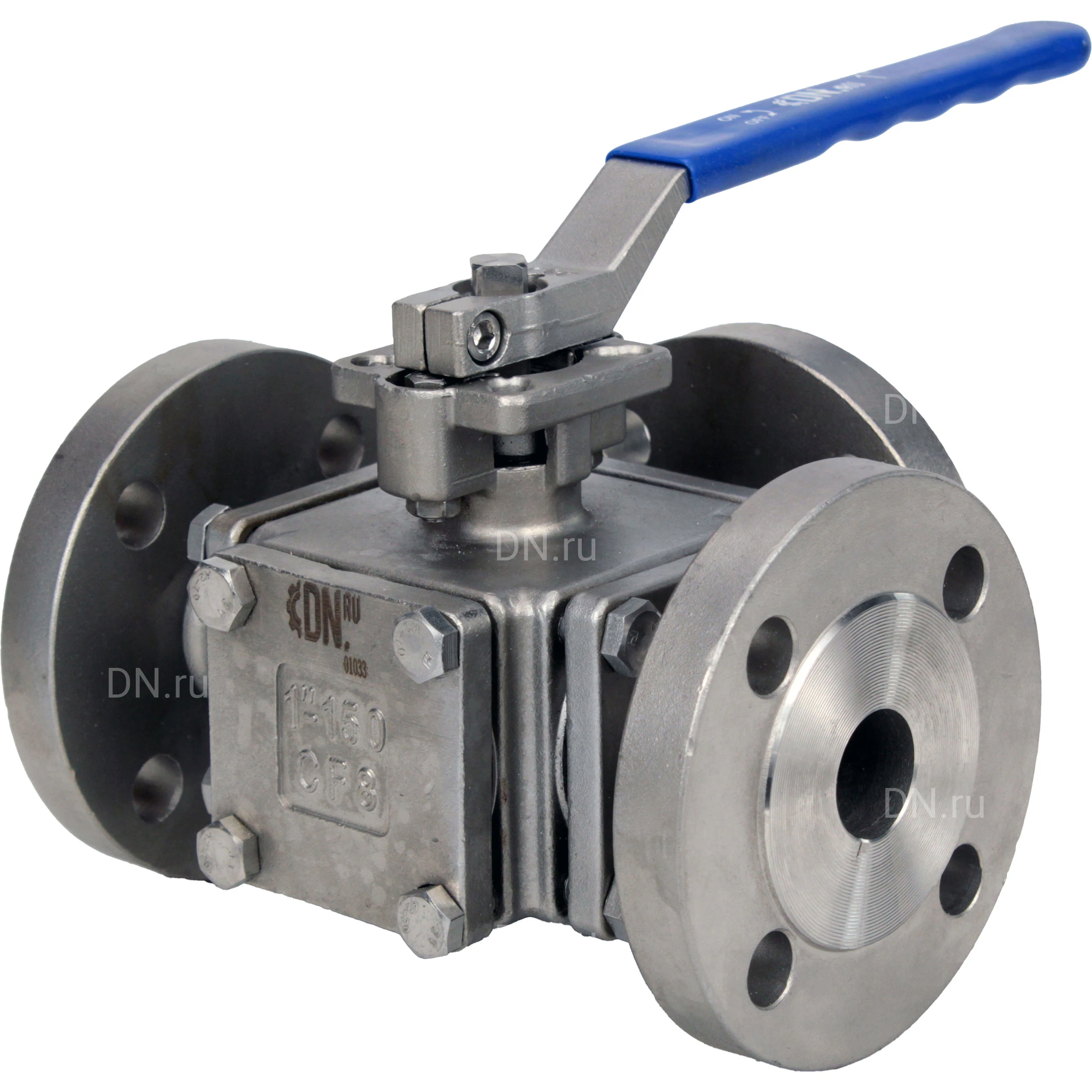

Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Технические параметры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 Давление номинальное PN - 16 бар Диаметр номинальный DN - 25 мм Тип присоединения - Фланцевый Рабочая среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Тип управления - ручной Применение - водоснабжение, теплоснабжение, Пневматические системы Проход шара крана - полнопроходной Наличие ручного дублера - нет Наличие концевых выключателей - нет Температура рабочей среды - от -29°С до +200°С Присоединение - фланцевое Датчик обратной связи - нет Управление - рукоятка Уплотнение - PPL Взрывозащита - нет Крутящий момент на валу арматуры - 24 Нм Размер вала арматуры (квадрат) - 11х11 мм Тип ISO-фланца арматуры - F03 Минимальная температура окружающей среды - -10°С Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - трехходовой Тип покрытия - без покрытия Тип трехходового крана - T Конструкция крана шарового - Разборный 4-х составной Тип затвора - шаровый Максимальный начальный крутящий момент - 24 Нм Тип ISO-фланца арматуры - F03 Наличие колонки управления - нет Серия - BV3131PPL Страна производитель - Россия Средний срок службы - 10 лет Гарантия - 12 г. Вес - 5 кг Кран шаровой DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16, трехходовой, полнопроходной, сталь 304, уплотнение - PPL, фланцевый, с ISO-фланцем и рукояткой Габариты и размеры крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 DN - 25 мм L - 180 мм L1 - 90 мм D - 115 мм D1 - 85 мм D2 - 68 мм b - 14 мм f - 2 мм n-ød - 4-ø14 мм Эскиз габаритов и размеров крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 Таблица деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16 № п/п Наименование детали Материал 1 Задняя крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Гайка сталь ASTM A194 Gr.8M (аналог 03Х17Н14М3) 3 Болт сталь ASTM A193 Gr.B8M Cl2 (аналог 12Х18Н10Т) 4 Уплотнение шара PPL 5 Шар нержавеющая сталь AISI 304 (аналог 08Х18Н10) 6 Крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Опорное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Кольцеобразное уплотнение VITON 10 Резьбовая муфта нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Прокладка PPL 12 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Уплотнение штока PPL 14 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Рукоятка сталь WCB (аналог 25Л) +пластик Эскиз деталей и материалов крана шарового DN.ru BV3131PPL(4pc)-FP-3WT-F-ISO-H Ду25 Ру16
