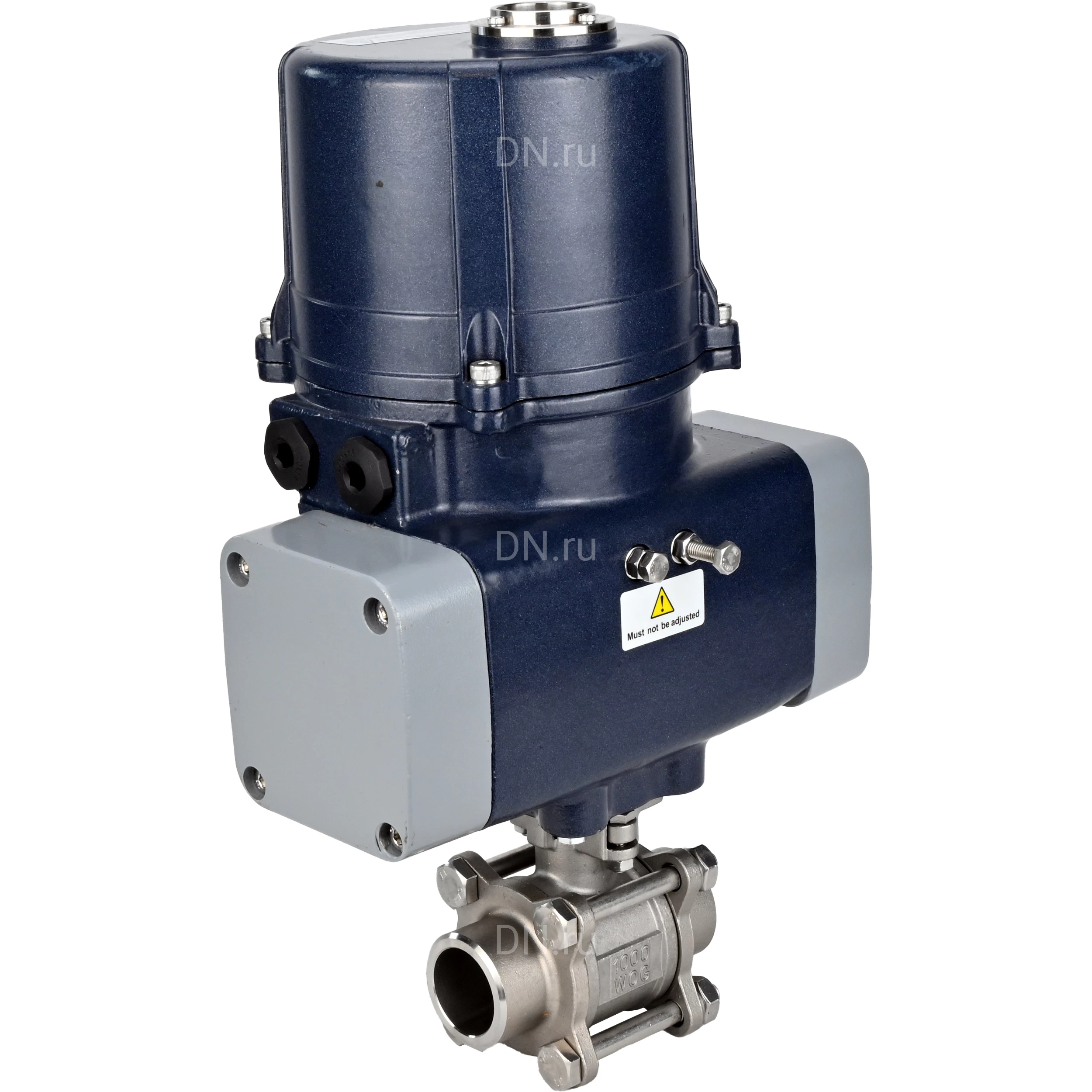

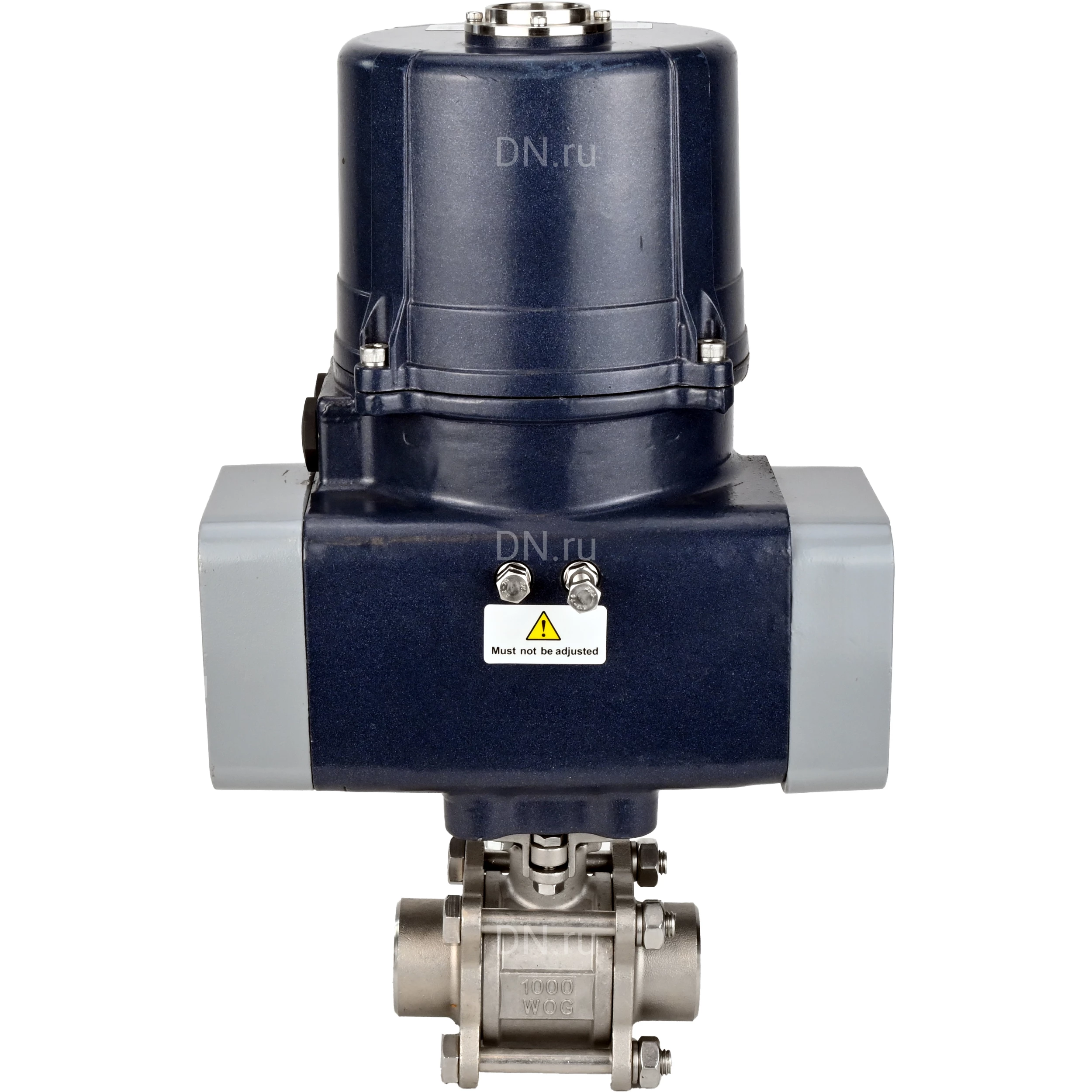

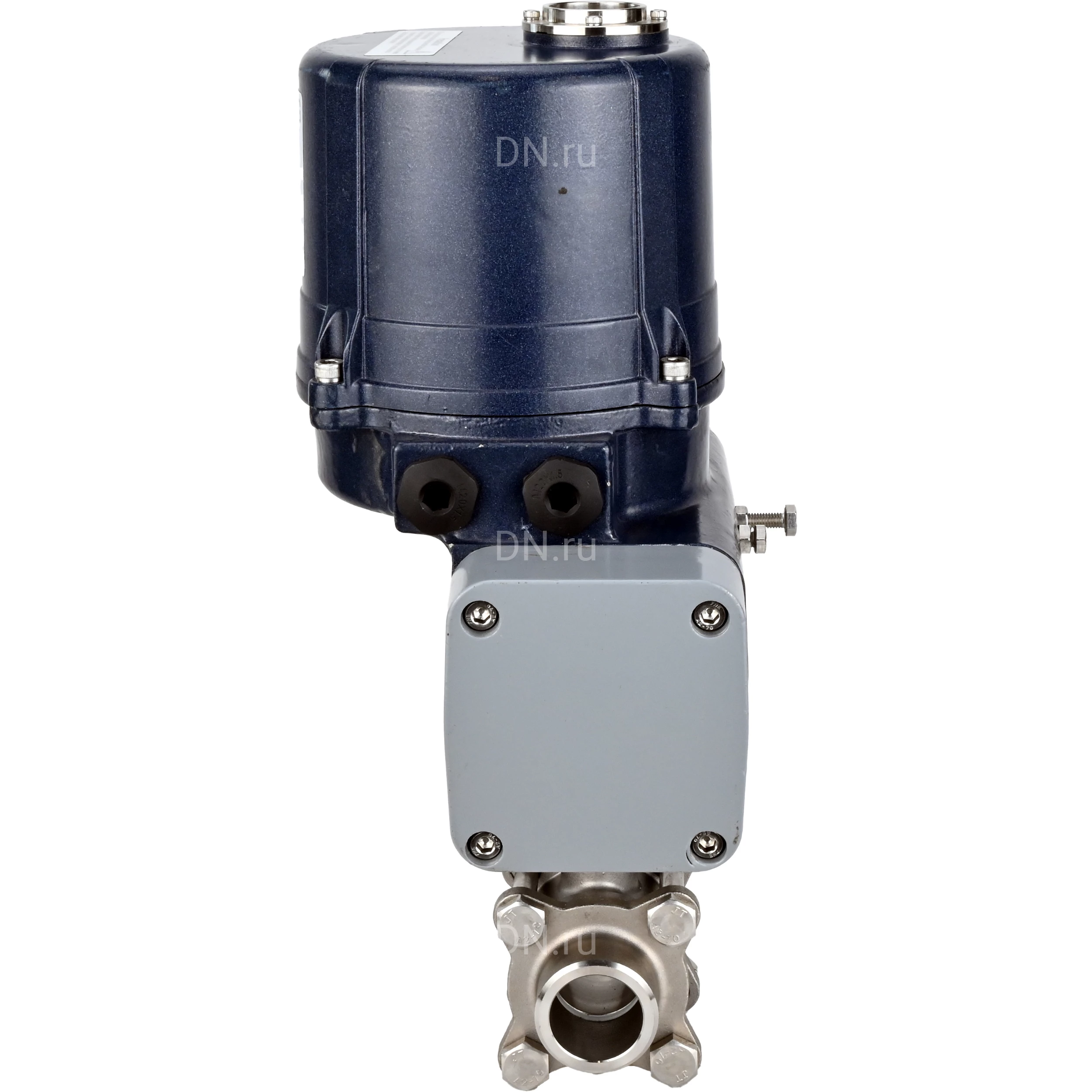

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 полнопроходной, трехсоставной, корпус - нержавеющая сталь 316, уплотнение - PTFE, под приварку, с 1/4-оборотным электроприводом DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-W-ISO-H WDVF возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, нейтральные среды), неагрессивные к материалам крана. Электроприводы четвертьоборотные DN.ru QTSA-N-003EM-O0-220VAC предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 c электроприводом QTSA-N-003EM-O0-220VAC: Давление номинальное PN - 63 бар Диаметр номинальный DN - 20 мм Тип присоединения - под приварку Среда - вода, пар, нефтепродукты, нейтральные среды Тип управления - С электроприводом Применение - водоснабжение, теплоснабжение, пароснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -29°С до 180°С Присоединение - под приварку Управление - электропривод 220В Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F03, F04 Размер вала арматуры (квадрат) - 9х9 мм Серия - BV3232P(3pc)-FP-W-ISO-H WDVF Страна производитель - Россия Срок службы - 10 лет Вес - 8.783 кг Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду20 Ру63 Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду20 Ру63: Dn - 20 мм L - 81 мм D - 26.9 мм F - 303 мм L1 - 229 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF QTSA-N-003EM-O0-220VAC Ду20 Ру63 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63: № п/п Наименование детали Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Уплотнительное седло PTFE 5 Соединительная прокладка PTFE 6 Упорная шайба PTFE 7 Сальниковая набивка PTFE 8 Втулка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Рукоятка нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 16 Покрытие рукоятки ПВХ 17 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 DN.ru BV3232P(3pc)-FP-W-ISO-H WDVF Ду20 Ру63 Технические параметры электропривода QTSA-N-003EM-O0-220VAC: Тип электропривода - Четвертьоборотный Крутящий момент привода - 30 Нм Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Напряжение питания - 220В Напряжение питания концевых выключателей - 220В Номинальный потребляемый ток - 0.6 А Мощность электродвигателя - 18 Вт Время цикла открытия/закрытия - 8 сек. Степень защиты корпуса - IP67 Наличие ручного дублера - нет Взрывозащита корпуса - нет Длина электропривода - 229 мм Ширина электропривода - 162 мм Высота электропривода - 303 мм Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Вес привода - 8 кг Схема подключения электропривода DN.ru QTSA-N-003EM-O0-220VAC Таблица деталей и материалов электропривода DN.ru QTSA-N-003EM-O0-220VAC: № п/п Наименование Материал 1 Верхняя крышка алюминиевый слав ADC12 2 Корпус алюминиевый слав AL104 3 Боковая крышка алюминиевый слав ADC12 4 Кабельный ввод нейлон 5 Возвратные пружины пружинная сталь 6 Поршень алюминиевый слав ADC12 7 Разделительный блок углеродистая сталь 45 8 Механизм привода легированная сталь 40Cr 9 Смотровое окно закаленное стекло 10 Кабельный ввод огнестойкий нейлон 11 Обогреватель керамика 12 Электродвигатель интегрированный набор 13 Регулировочный кулачок алюминиевый слав ADC12 14 Концевые микропереключатели интегрированная сборка 15 Монтажная пластина углеродистая сталь Q235 16 Выходной вал углеродистая сталь 45 17 Подшипник нержавеющая сталь 18 Индикатор положения нейлон 19 Конденсатор композитный материал 20 Колодка интегрированный набор Эскиз деталей и материалов электропривода DN.ru QTSA-N-003EM-O0-220VAC
