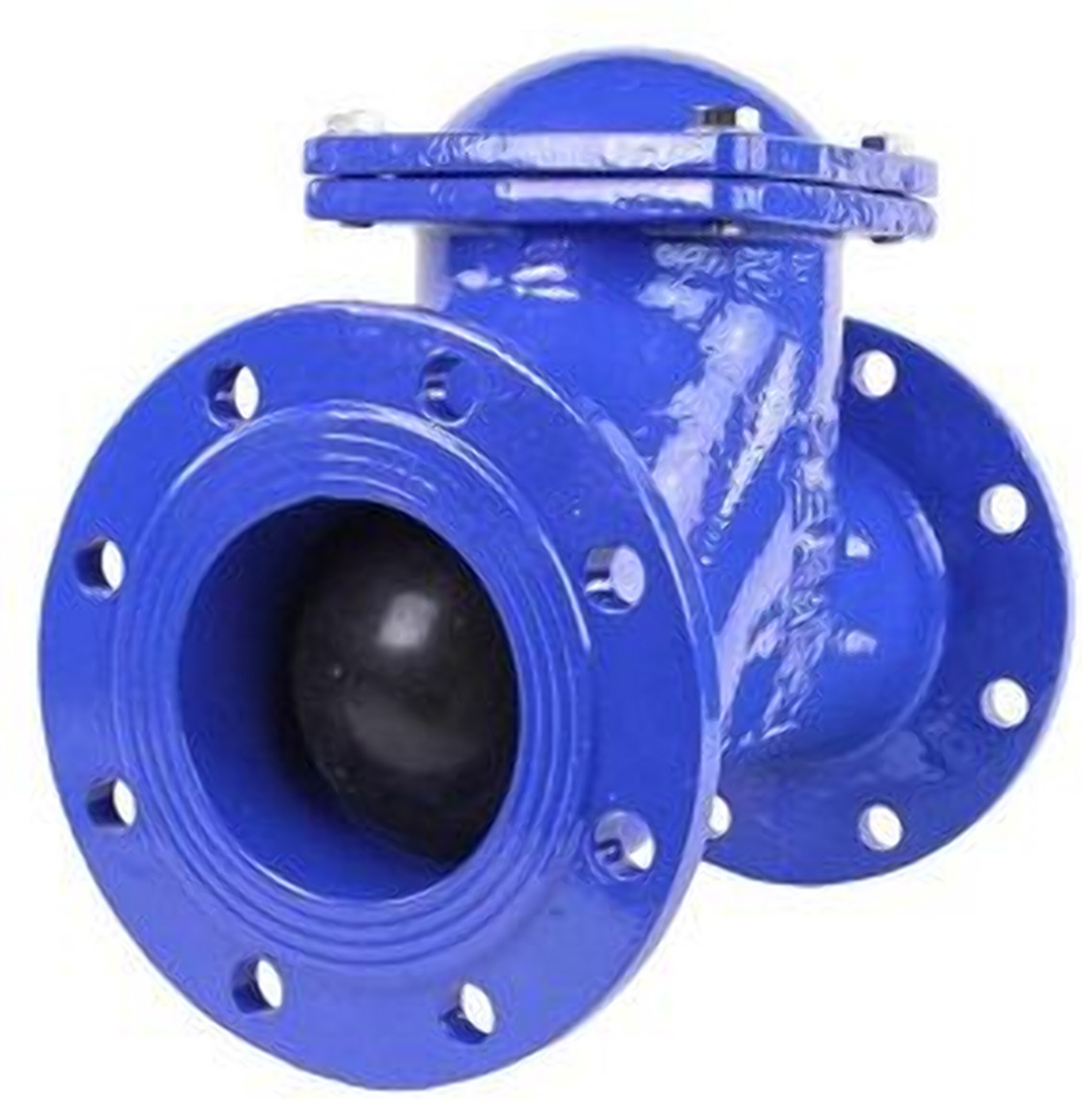

Клапан обратный DN.ru 402А Ду65 Ру16 фланцевый, пружинный, корпус - чугун, диск - чугун (опрессовано)
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапаны обратные пружинные предназначены для предотвращения изменения направления потока рабочей среды в трубопроводе в обратном направлении. Принцип работы: перекрытие обратного потока среды производится за счет прижатия мягкого уплотнения затвора клапана к его седлу под действием пружины и давления обратного потока. Открытие клапана производится перепадом давления потока среды нужного направления, затвор клапана при этом перемещается, сжимая пружину. Технические данные клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный 402А Тип клапана - пружинный Вес - 8.8 кг Диаметр номинальный DN - 65 мм Диаметр в дюймах - 2 1/2″ Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 9544 -2015 - "A" Температура - 80 С° Температура рабочей среды: от -10 до 80 °C Пропускная способность, Kv - 159 м³/ч Материал корпуса - Чугун GGG40 Материал запорного органа - Чугун GGG40 Тип уплотнения - БНК (бутадиен-нитрильный каучук) Среда - вода, сточные воды, нейтральные среды Присоединение - фланцевое Тип присоединения - Фланцевый Страна производитель - Россия Клапан обратный DN.ru 402А Ду65 Ру16 фланцевый, пружинный, корпус - чугун, диск - чугун (опрессовано) Весогабаритные параметры клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный 402А DN - 65 мм L - 170 мм D - 185 мм D1 - 145 мм D2 - 120 мм b - 19 мм f - 3 мм Z - Ød - 4 - 19 Эскиз габаритные и установочные размеры клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный 402А Материалы деталей клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный 402А № п/п Наименование детали Материал 1 Корпус чугун GGG40 2 Диск чугун GGG40 3 Уплотнение БНК (бутадиен-нитрильный каучук) 4 Шток чугун GGG40 5 Прокладка БНК (бутадиен-нитрильный каучук) 6 Пружина нержавеющая сталь AISI 304 7 Направляющая втулка тефлон Деталировка клапанов обратных DN.ru тип подключения - Фланцевый, тип клапана - пружинный 402А
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
