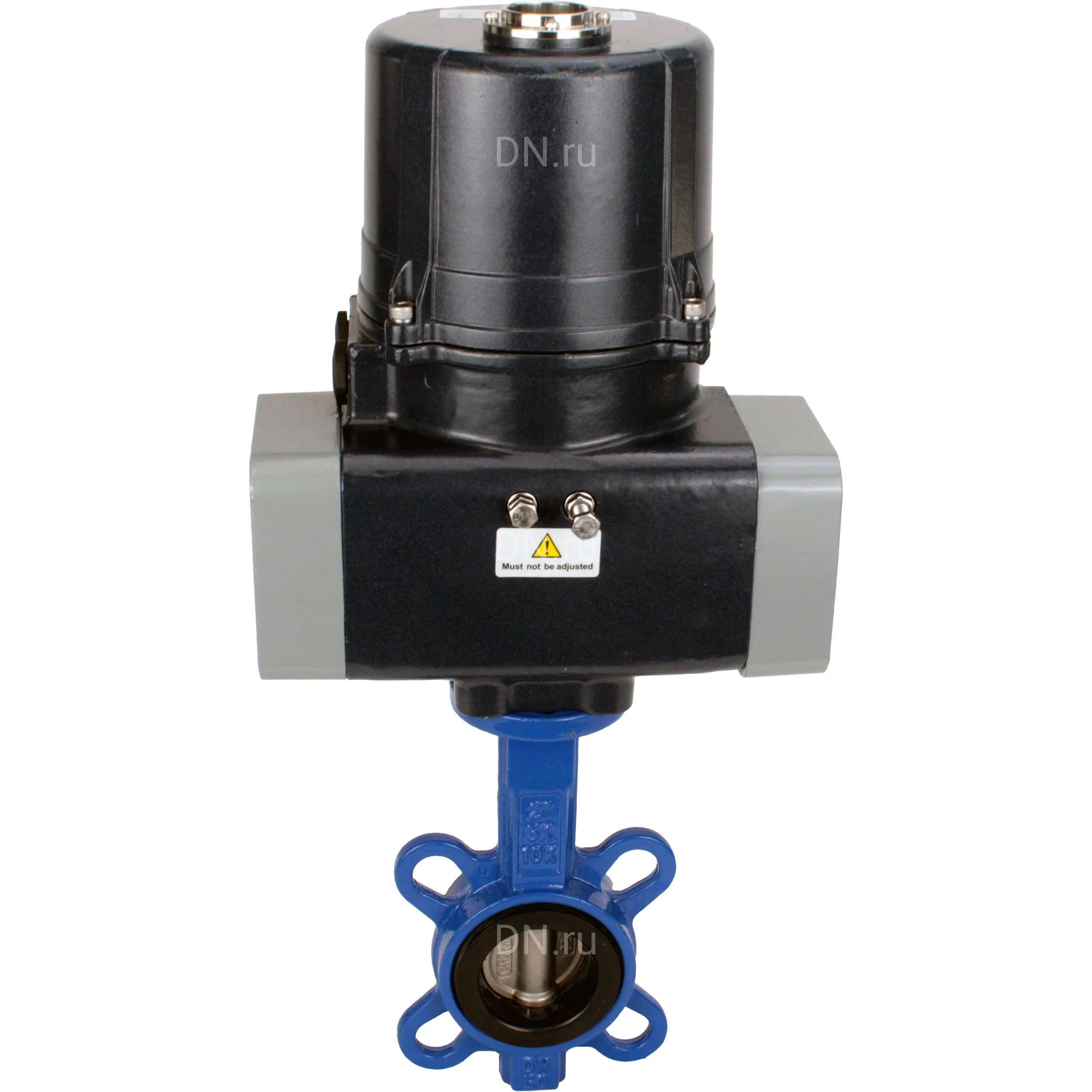

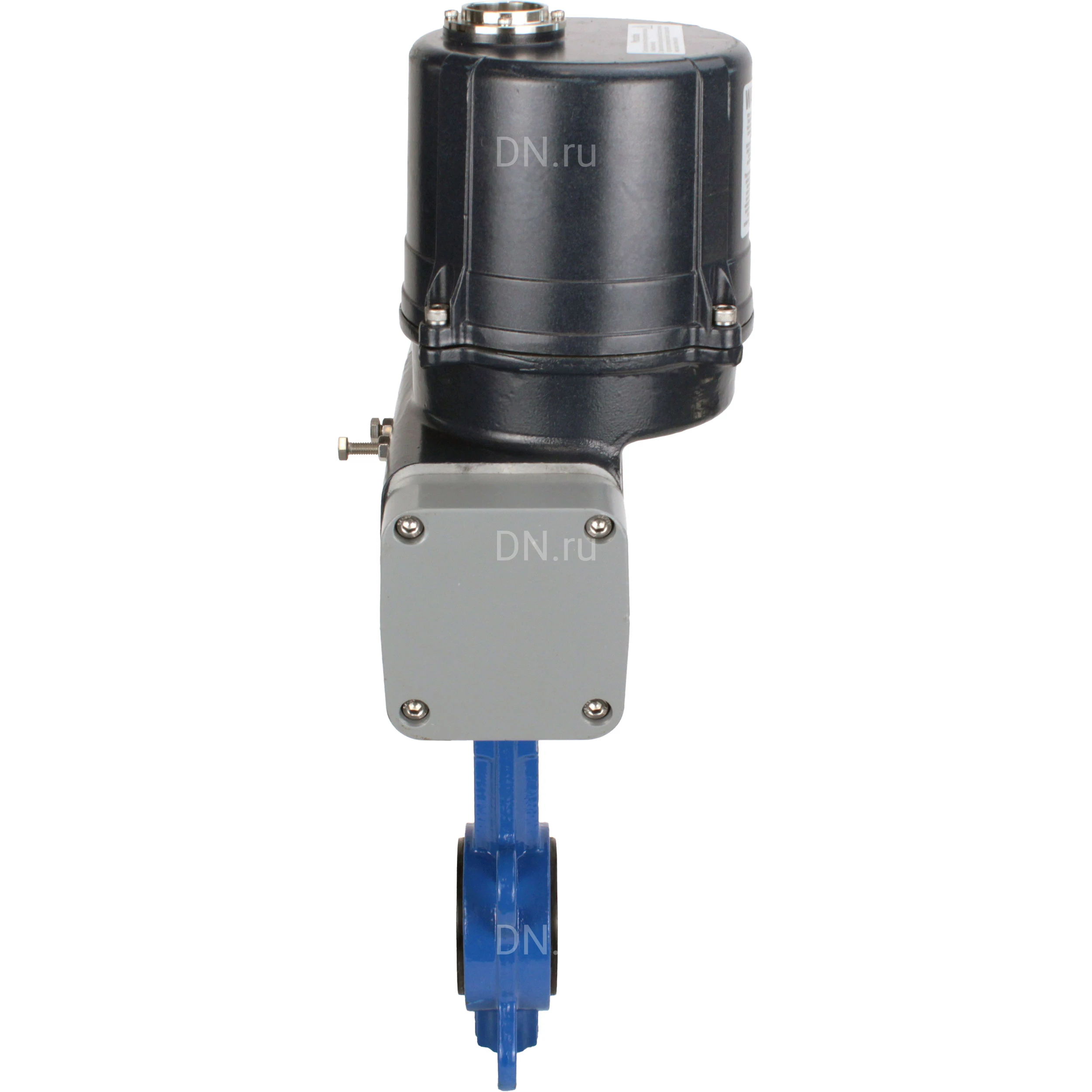

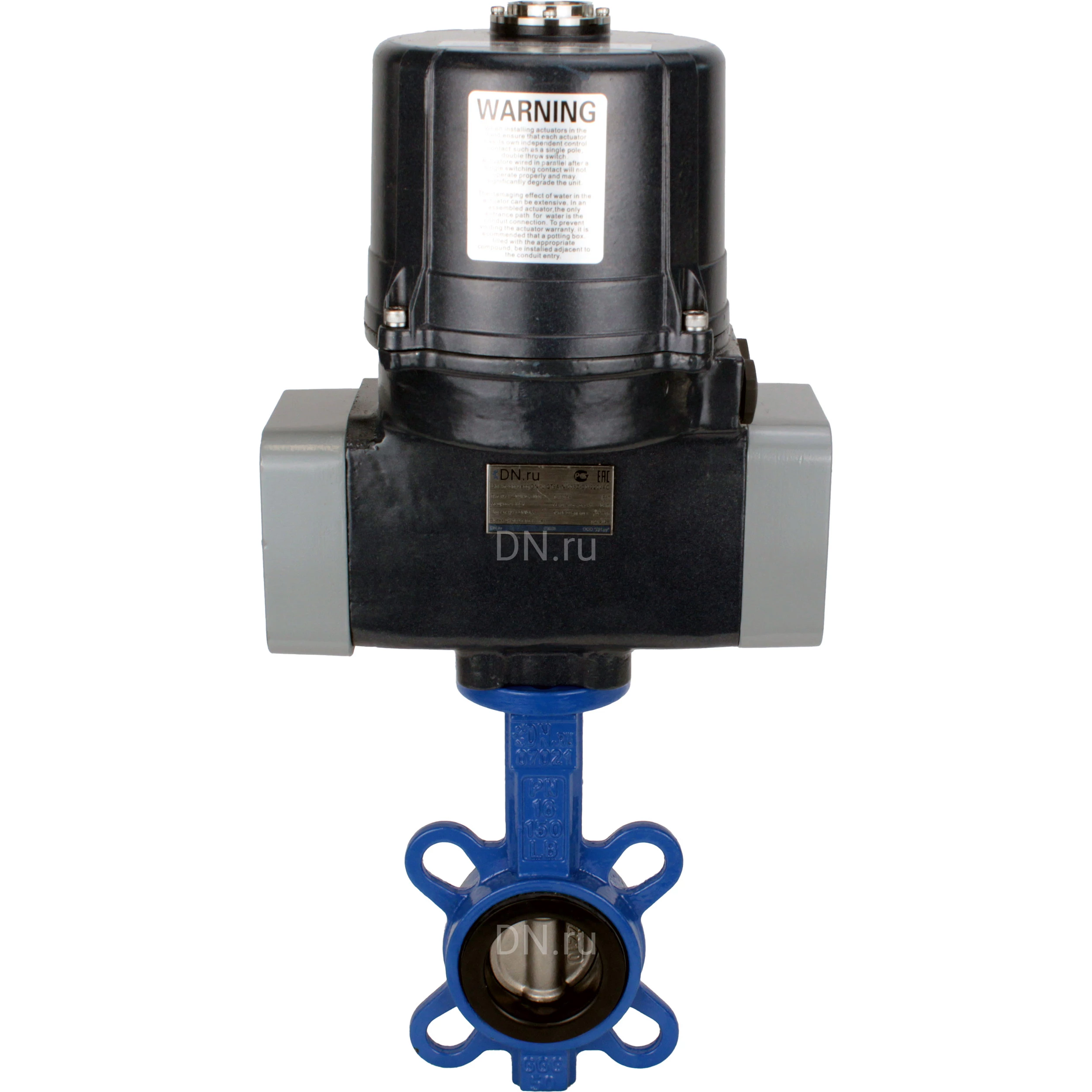

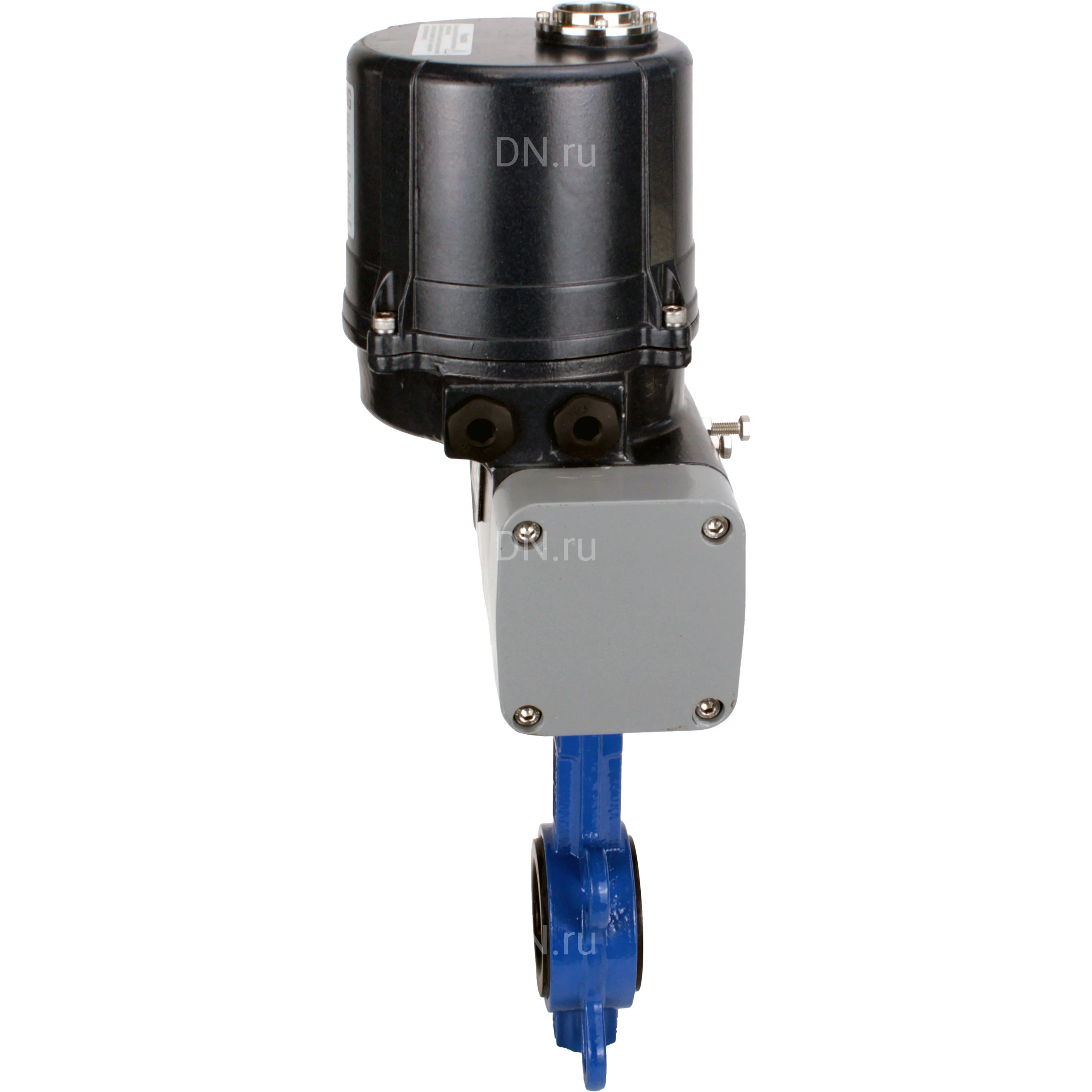

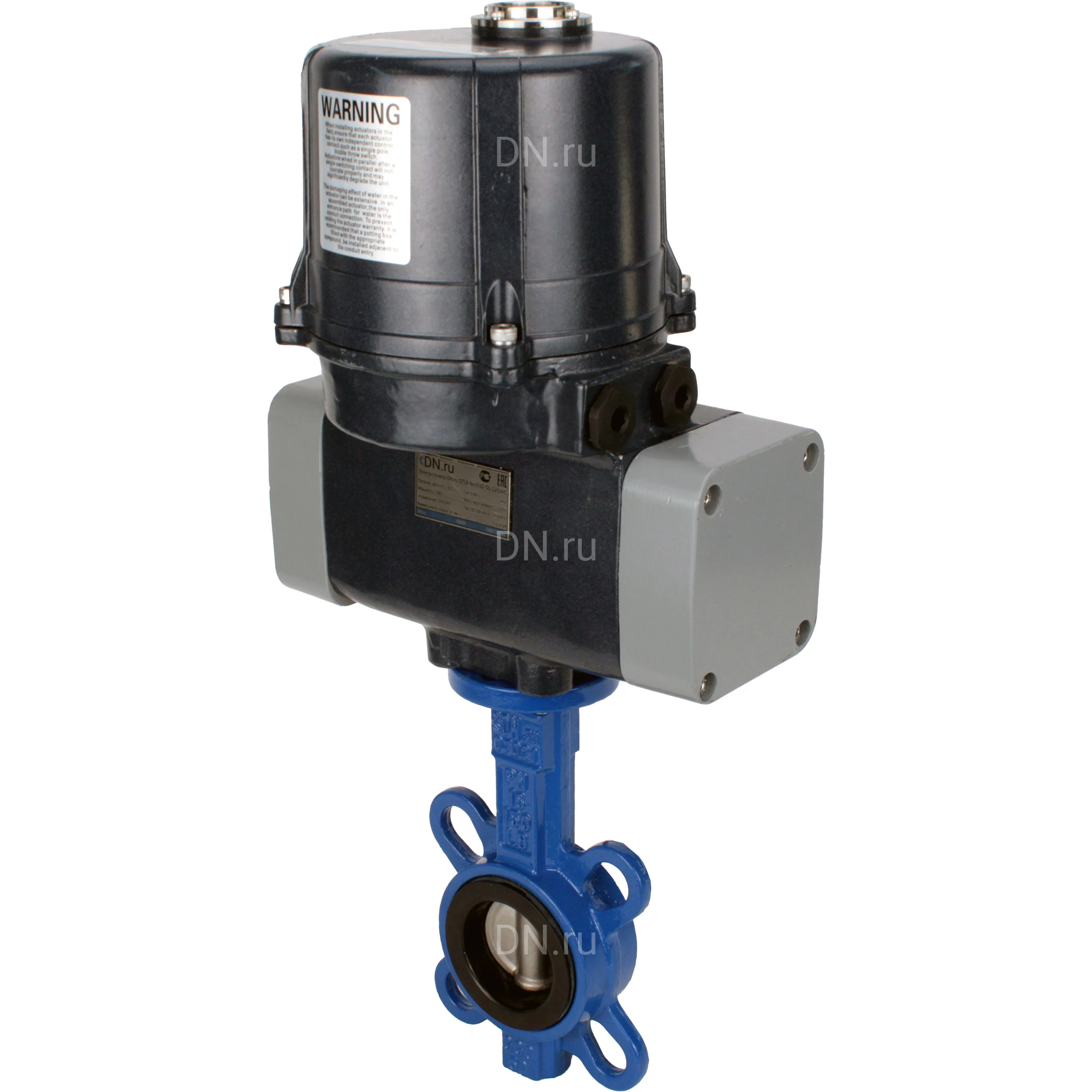

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05, с электроприводом четвертьоборотным DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Электропривод с пружинным возвратом предназначен для безопасного управления клапанами или заслонками при потере напряжения питания. Применяются в различных отраслях. Принцип работы: данный электропривод применим в кратковременном режиме S2 с продолжительностью включения 20 минут. Питание электроприводов осуществляется от сети переменного тока 220В 50Гц 1 фаза. При подаче электропитания на электропривод запорный орган арматуры приводится в движение, а пружина в это время сжимается. При отключении питания пружина разжимается, приводя в действие привод и обеспечивает возврат запорного органа арматуры в исходное положение (полное открытие или полное закрытие). Технические параметры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16: Рабочее давление PN - 16 бар Номинальный диаметр DN - 40 мм Проходное сечение - 50 мм Применение - водоснабжение, теплоснабжение Рабочая среда - вода, воздух, слабоагрессивная среда, нейтральные среды Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Присоединение к трубопроводу - межфланцевый Класс герметичности - A Тип управления - электропривод Крутящий момент - 16 Нм Управление - С электроприводом Цвет затвора - Синий Наличие концевых выключателей - нет Средний срок службы - 5 лет Гарантия - 12 г. Страна производитель - Россия Вес набора - 9.6 кг Бренд - DN.ru Класс материала корпуса - чугун Уплотнение - EPDM Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05, с электроприводом четвертьоборотным DN.ru QTSA-N-003EM-O0-220VAC с пружинным возвратом Габариты и размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16: A - 146 мм B - 74 мм A1 - 229 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16 Технические параметры электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В: Тип электропривода - Четвертьоборотный Модель электропривода - QTSA-N-003EM-O0-220VAC Бренд электропривода - DN.ru Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Крутящий момент электропривода - 30 Нм Тип ISO-фланца электропривода - F05/F07 Напряжение питания - 220В Взрывозащита - нет Кабельный ввод - 2xM20*1.5 Угол поворота привода - 90° Мощность электродвигателя - 18 Вт Ток электродвигателя - 0.6 А Максимальный диаметр штока - 14х14 мм Время цикла старта - 8 сек. Страна производитель электропривода - Китай Вес - 8 кг Электропривод Четвертьоборотный DN.ru QTSA-N-003EM-O0-220VAC 220В Габариты и размеры электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В A - 229 мм B - 303 мм C - 162 мм D - 145 мм E - 75 мм H - 17 мм Эскиз габаритов и размеров электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В Таблица деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В № п/п Детали Материал 1 Верхняя крышка алюминиевый слав ADC12 2 Корпус алюминиевый слав AL104 3 Боковая крышка алюминиевый слав ADC12 4 Кабельный ввод нейлон 5 Возвратные пружины пружинная сталь 6 Поршень алюминиевый слав ADC12 7 Разделительный блок углеродистая сталь 45 8 Механизм привода легированная сталь 40Cr 9 Смотровое окно закаленное стекло 10 Кабельный ввод огнестойкий нейлон 11 Обогреватель керамика 12 Электродвигатель интегрированный набор 13 Регулировочный кулачок алюминиевый слав ADC12 14 Концевые микропереключатели интегрированная сборка 15 Монтажная пластина углеродистая сталь Q235 16 Выходной вал углеродистая сталь 45 17 Подшипник нержавеющая сталь 18 Индикатор положения нейлон 19 Конденсатор композитный материал 20 Колодка интегрированный набор Эскиз деталей и материалов электропривода четвертьоборотного DN.ru QTSA-N-003EM-O0-220VAC 220В
