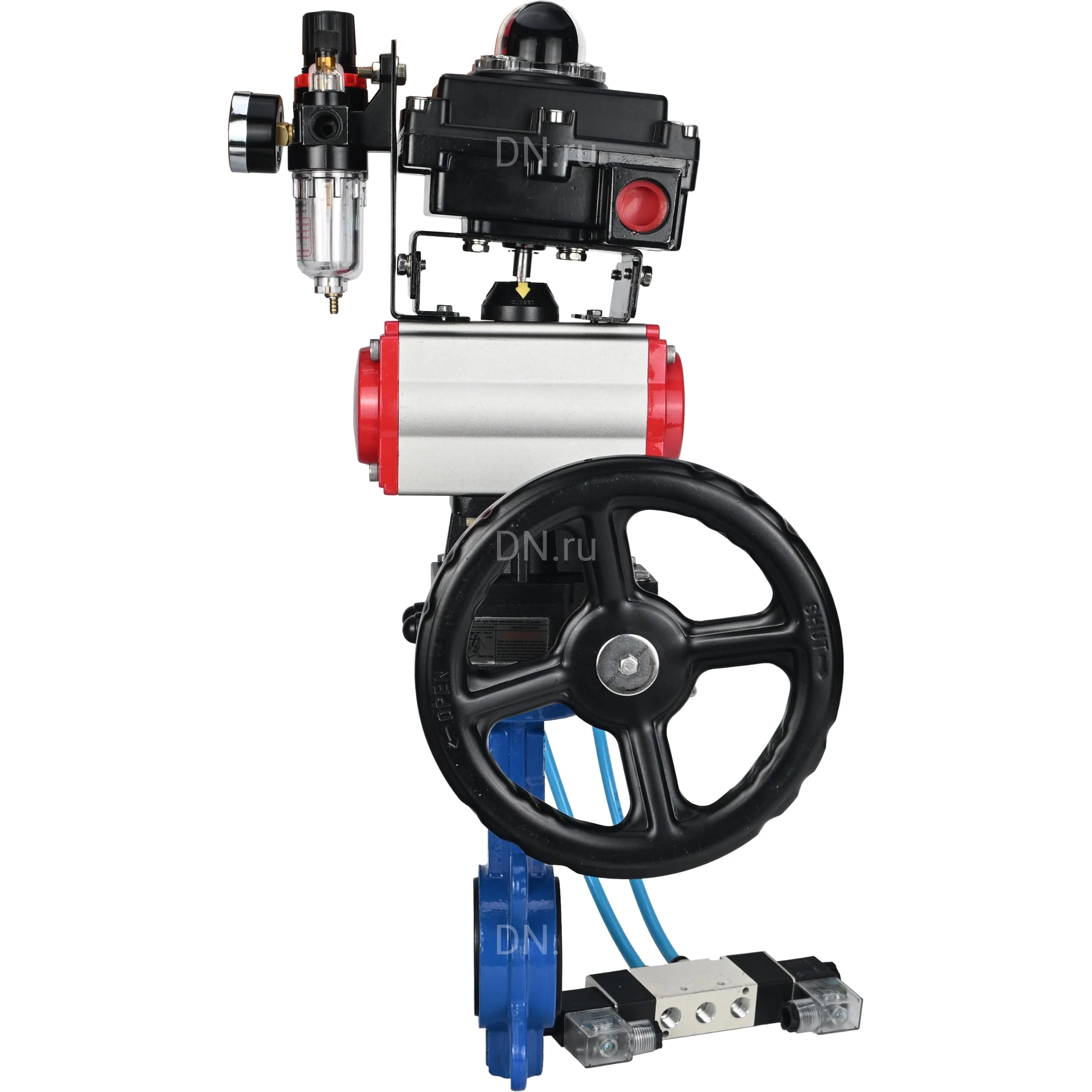

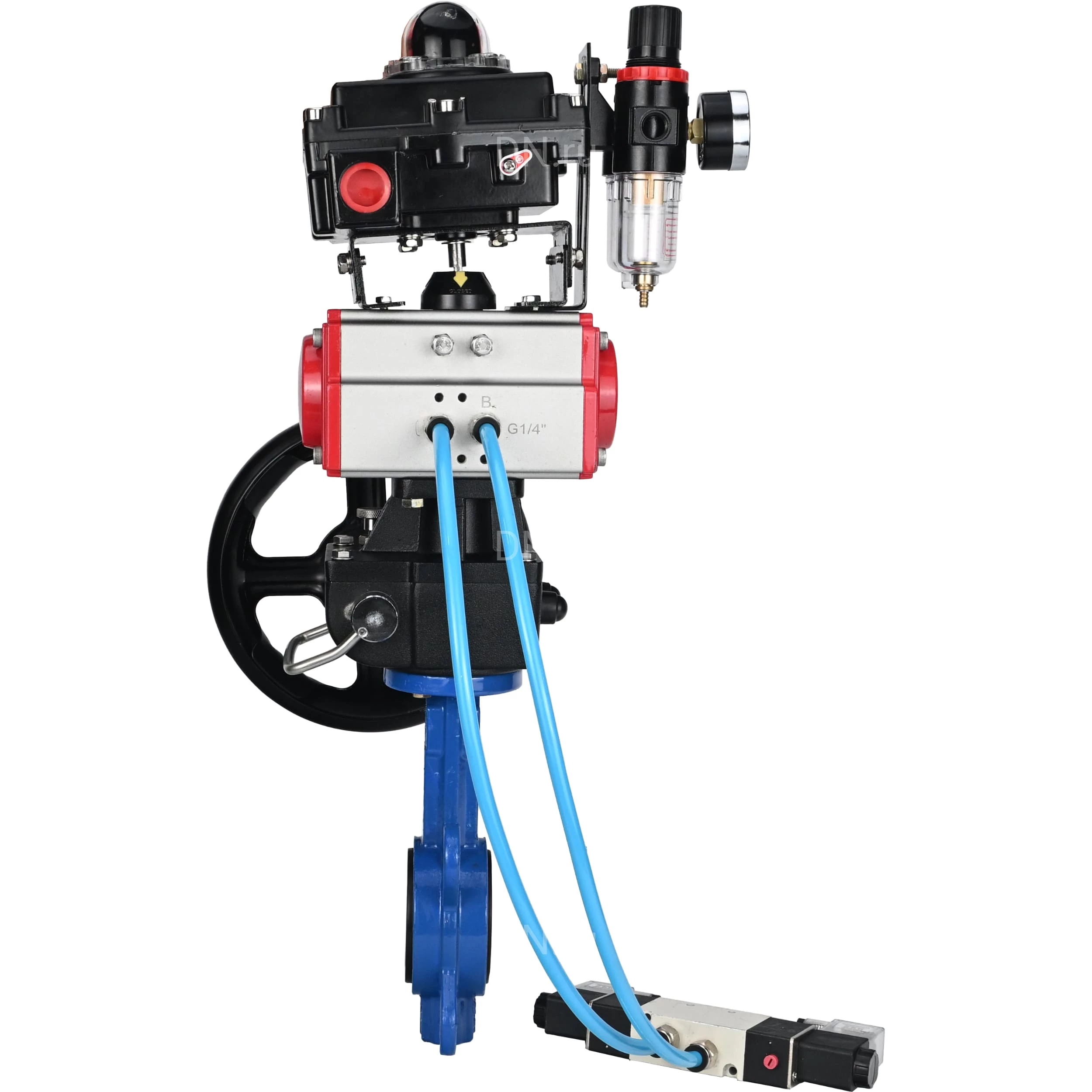

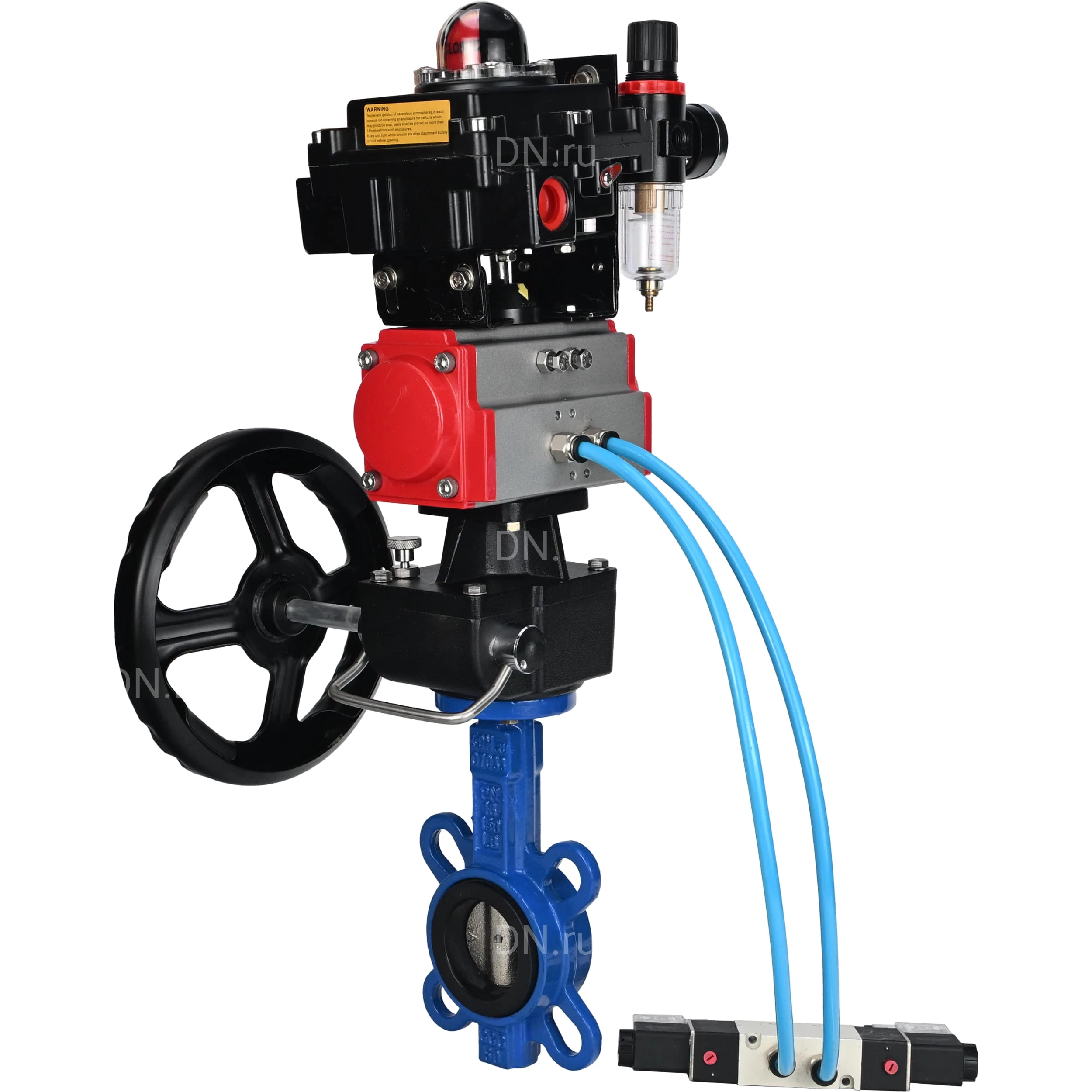

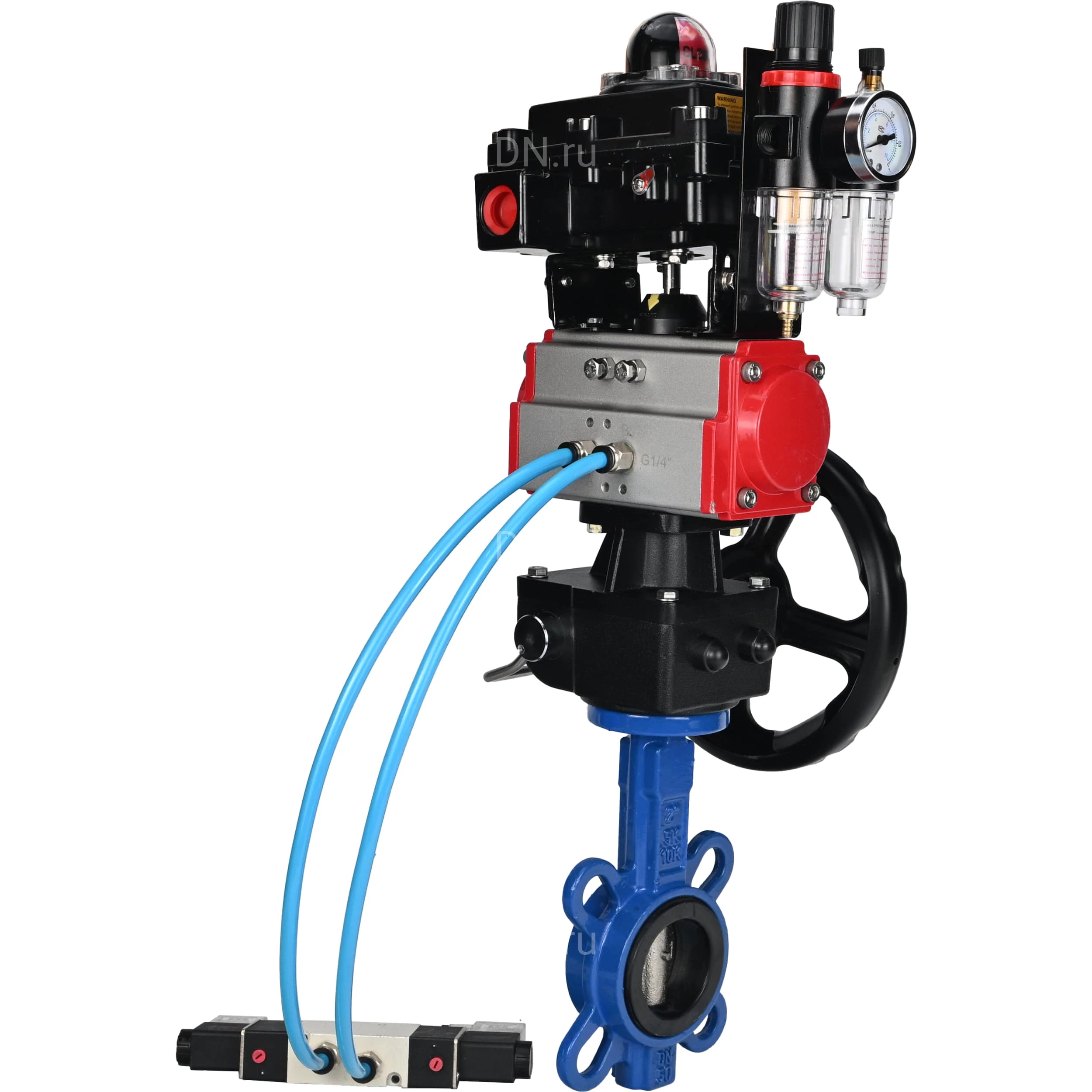

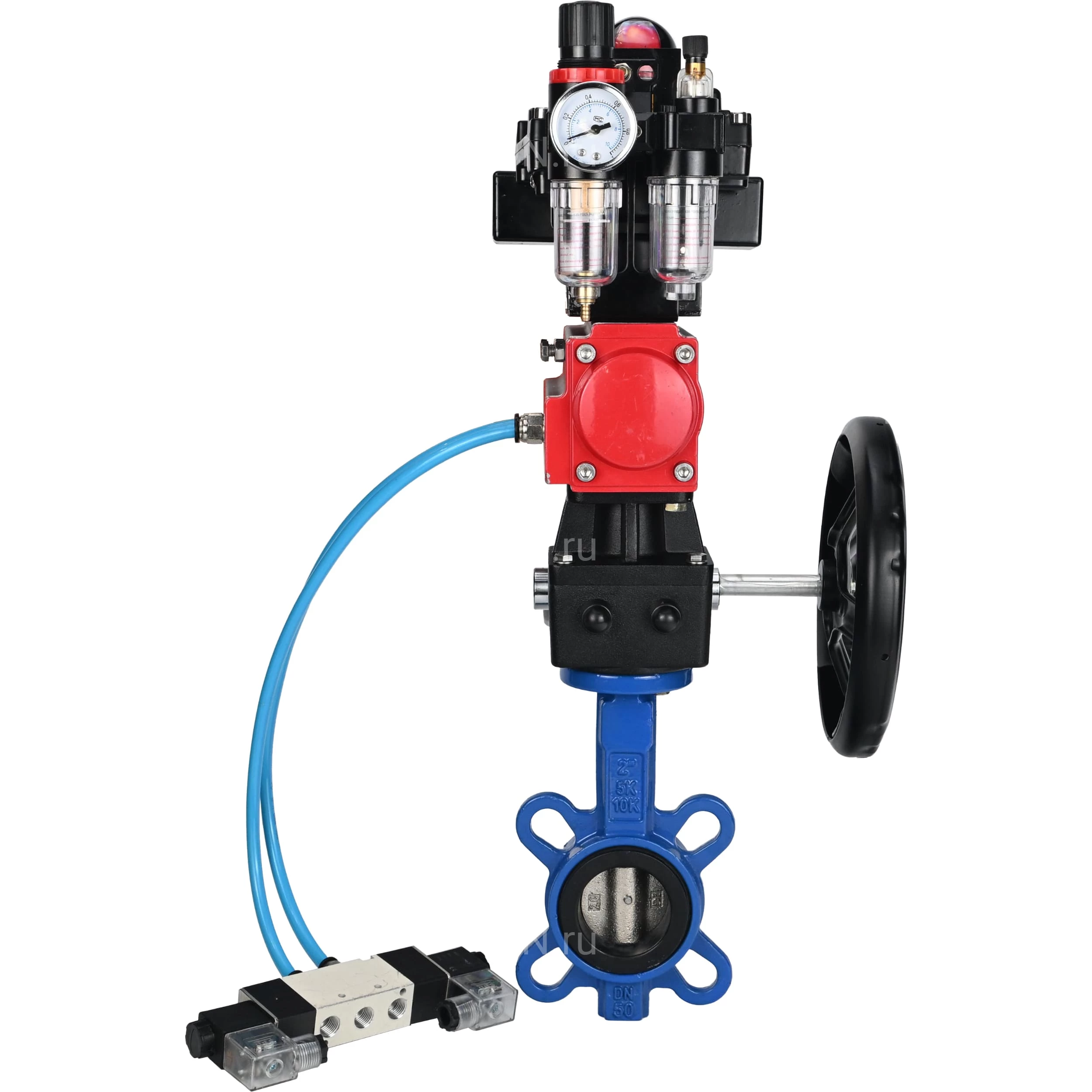

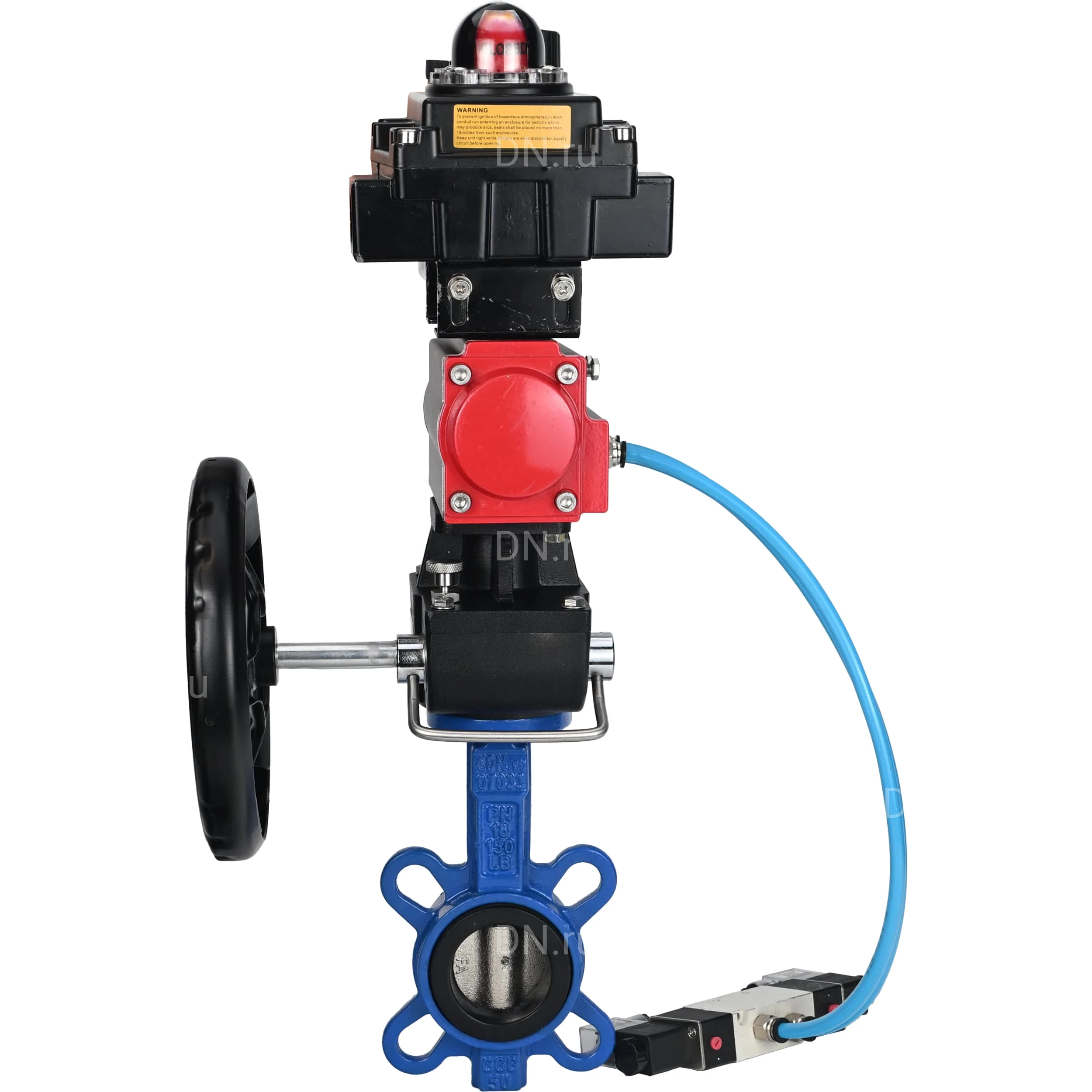

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, 9х9, F05, с пневмоприводом PA-DA-052, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N Ex, ручным дублером MON1-250-T26-ISO и БПВ AFC2000

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05: Тип затвора - поворотный дисковый Модель арматуры - WBV1413E-2W-Fb-H Диаметр - 40 мм Давление номинальное - 16 бар Среда - вода, воздух, слабоагрессивная среда, нейтральные среды Температура рабочей среды - от -20 до +120°C Цвет затвора - Синий Тип присоединения - межфланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 16 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 5 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 1.6 кг Общий вес - 8.695 кг Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, EPDM, 9х9, F05, с пневмоприводом PA-DA-052, пневмораспределителем 4V320-10 AC220V, БКВ APL-410N Ex, ручным дублером MON1-250-T26-ISO и БПВ AFC2000 Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05: L - 43 мм D2 - 50 мм H - 146 мм H1 - 74 мм Dм - 73 мм Dк - 75 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05 Материалы деталей затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV1413E-2W-Fb-H Ду40 Ру16, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, 9х9, F05 Технические характеристики поворотного пневмопривода DN.ru двойного действия PA-DA-052: Модель привода - PA-DA-052 Наличие ручного дублера - штурвал Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 24 Нм Тип ISO-фланца - F03, F05 Квадрат штока - 11х11 мм Вес привода - 1.4 кг Страна производитель привода - Китай Поворотный пневмопривод DN.ru двойного действия PA-DA-052 Габаритные и установочные размеры поворотного пневмопривода DN.ru двойного действия PA-DA-052: A - 30 мм B - 41.5 мм C - 65.5 мм D - 72 мм E - 92 мм F - 65 мм G - 30 мм H - 80 мм I - 36 мм J - 50 мм M - 11х11 мм N - 14 мм Z - 147 мм d - 40 мм K - M5x8 L - M6x10 Эскиз габаритов поворотного пневмопривода DN.ru двойного действия PA-DA-052 Конструкция поворотного пневмопривода DN.ru двойного действия PA-DA-052: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз поворотного пневмопривода DN.ru двойного действия PA-DA-052 Технические характеристики пневмораспределителя DN.ru 4V320-10 220В: Модель пневмораспределителя - 4V320-10 AC220V (подключение со шлангом) Напряжение питания - 220В Тип пневмораспределителя - Золотниковый Схема работы пневмораспределителя - 5/2 Материал корпуса - анодированный алюминий Рабочая среда пневмораспределителя - очищенный воздух (тонкость очистки 40 мкм) Рабочее давление пневмопривода - от 1.5 до 8 Максимальное давление - 10 Напряжение питания - 24В Температура рабочей среды минимальная - от 0 °C Температура рабочей среды максимальная - до 60 °C Наличие ручного дублера - есть Степень защиты корпуса IP - 65 Взрывозащита - нет Резьба подвода воздуха - G1/4" Резьба атмосферных каналов - 2-PT1/4" Частота срабатывания пневмораспределителя - 5 Средний ресурс циклов - 10000000 Страна производитель - Россия Бренд - DN.ru Гарантия - 12 мес. Вес - 0.35 кг Пневмораспределитель DN.ru 4V320-10 220В Габаритные и установочные размеры пневмораспределителя DN.ru 4V320-10 220В: A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 82.4 мм P - 24 мм S - 20 мм T - 6.5 мм U - 2.4 мм V - 4 мм Эскиз габаритов пневмораспределителя DN.ru 4V320-10 220В Технические характеристики блока концевых выключателей DN.ru APL-410N EX: Модель блока концевых выключателей - APL-410N EX Защита - всепогодный IP65, взрывозащищенный Exd IIB T6 Температура окружающей среды - от -25°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.05-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 10 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Срок службы - 10 лет Вес - 1.1 кг Блок концевых выключателей DN.ru APL-410N EX Габаритные и установочные размеры блока концевых выключателей DN.ru APL-410N EX: A - 177 мм B - 174 мм C - 178 мм D - 101 мм E - 76 мм F - 57 мм G - 55 мм H - 23 мм I - 27 мм J - 3 мм K - 4 мм d1 - 5 мм d2 - 9.5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-410N EX Материалы деталей блока концевых выключателей DN.ru APL-410N EX: № Наименование Материал Кол-во 1 Визуальный индикатор ABS пластик / поликарбонат 1 2 Крышка визуального индикатора поликарбонат 1 3 Этикетка - 1 4 Винты крышки БКВ нержавеющая сталь 8 5 Крышка корпуса БКВ литье алюминия под давлением 1 6 Вал нержавеющая сталь 1 7 Концевые выключатели - 2 8 Кулачки (эксцентрики) поликарбонат 2 9 Корпус БКВ литье алюминия под давлением 1 10 Клеммник - 1 11 Клемма заземления нержавеющая сталь 1 12 Отверстие (резьба) для кабельного ввода - 2 13 Кронштейн нержавеющая сталь 1 Эскиз блока концевых выключателей DN.ru APL-410N EX Технические характеристики редуктора (ручного дублера) DN.ru MON1-250-T26-ISO: Модель ручного дублёра - MON1-250-T26-ISO Режим работы - повторно-кратковременный, реверсивный Рабочая среда - фильтрованный сжатый воздух или неагрессивные газы, масла Ход - механический предел 0-90° Передаточное отношение - 26:1 Выходной крутящий момент - 250 Нм Тип ISO-фланца - F05/F07 Квадрат штока - 14?14 мм Вес - 3 кг Редуктор (ручной дублер) DN.ru MON1-250-T26-ISO Материалы деталей редуктора (ручного дублера) DN.ru MON1-250-T26-ISO: № Наименование Материал 1 Шток для монтажа пневмопривода Сталь 45 2 Уплотнительное кольцо EPDM 3 Фиксирующая пружина Пружинная сталь 4 Верхняя торцевая крышка Сплав алюминия 5 Винт Сталь 304 6 Фиксирующая скоба (главная тяга) Сталь 304 7 Корпус Сплав алюминия 8 Уплотнительное кольцо EPDM 9 Редуктор Чугун ВЧ50 10 Переходная муфта Чугун ВЧ40 11 Шток редуктора Чугун ВЧ40 Эскиз редуктора (ручного дублера) DN.ru MON1-250-T26-ISO Технические характеристики блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Максимальное давление - 10 бар Регулируемый диапазон давления - 0.5...9 бар Давление разрушения - 15 бар Рабочая температура - от -5°C до +60°C Подсоединение воздуха - 1/4" Размер фильтруемых частиц - 40 мкм Вязкость масла - ISO VG 32 Вес - 0.395 кг Блок подготовки воздуха DN.ru AFC2000 Габаритные и установочные размеры блока подготовки воздуха DN.ru AFC2000: L - 43 мм D2 - 50 мм H - 146 мм H1 - 74 мм Dм - 73 мм Dк - 75 мм 0 Эскиз габаритов блока подготовки воздуха DN.ru AFC2000
