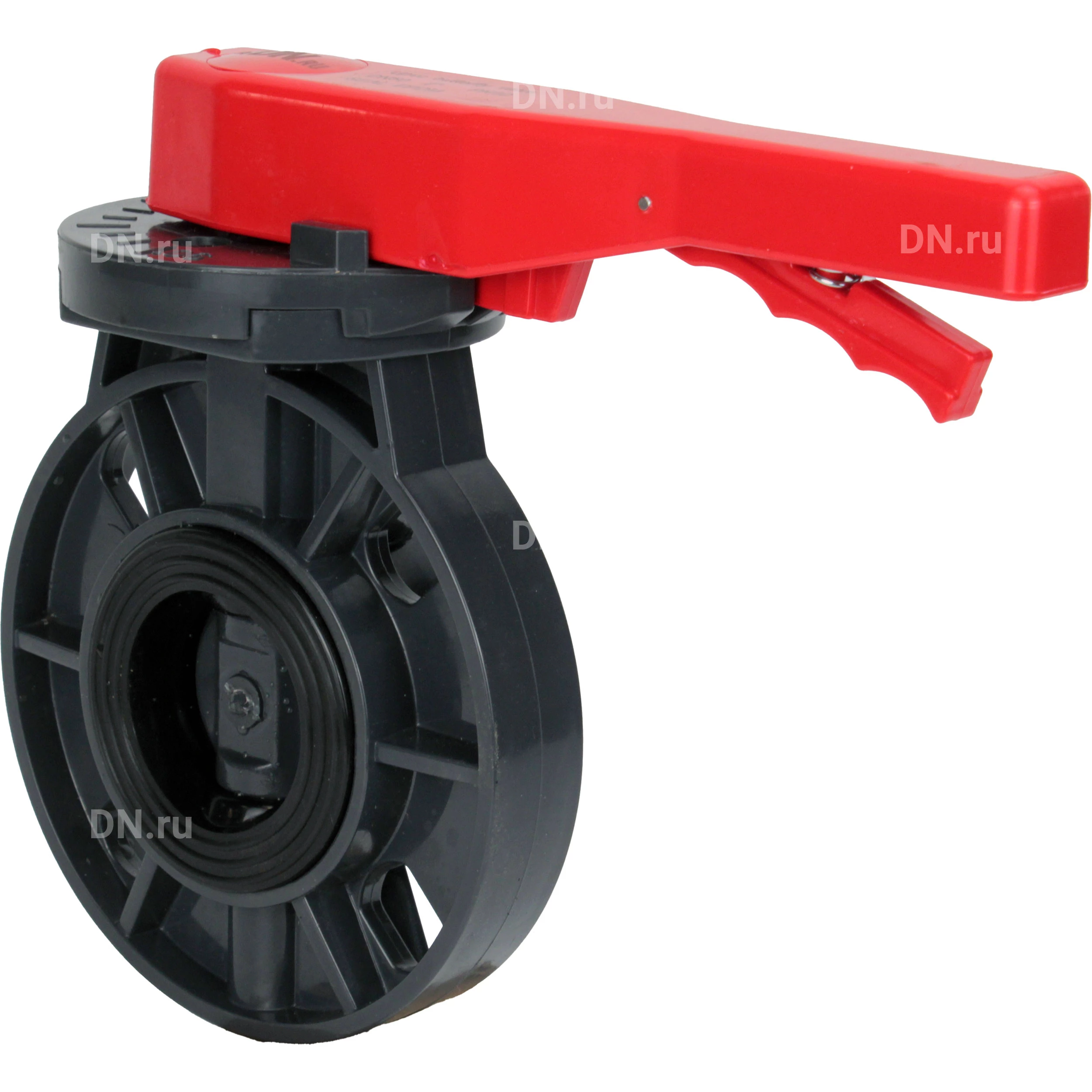

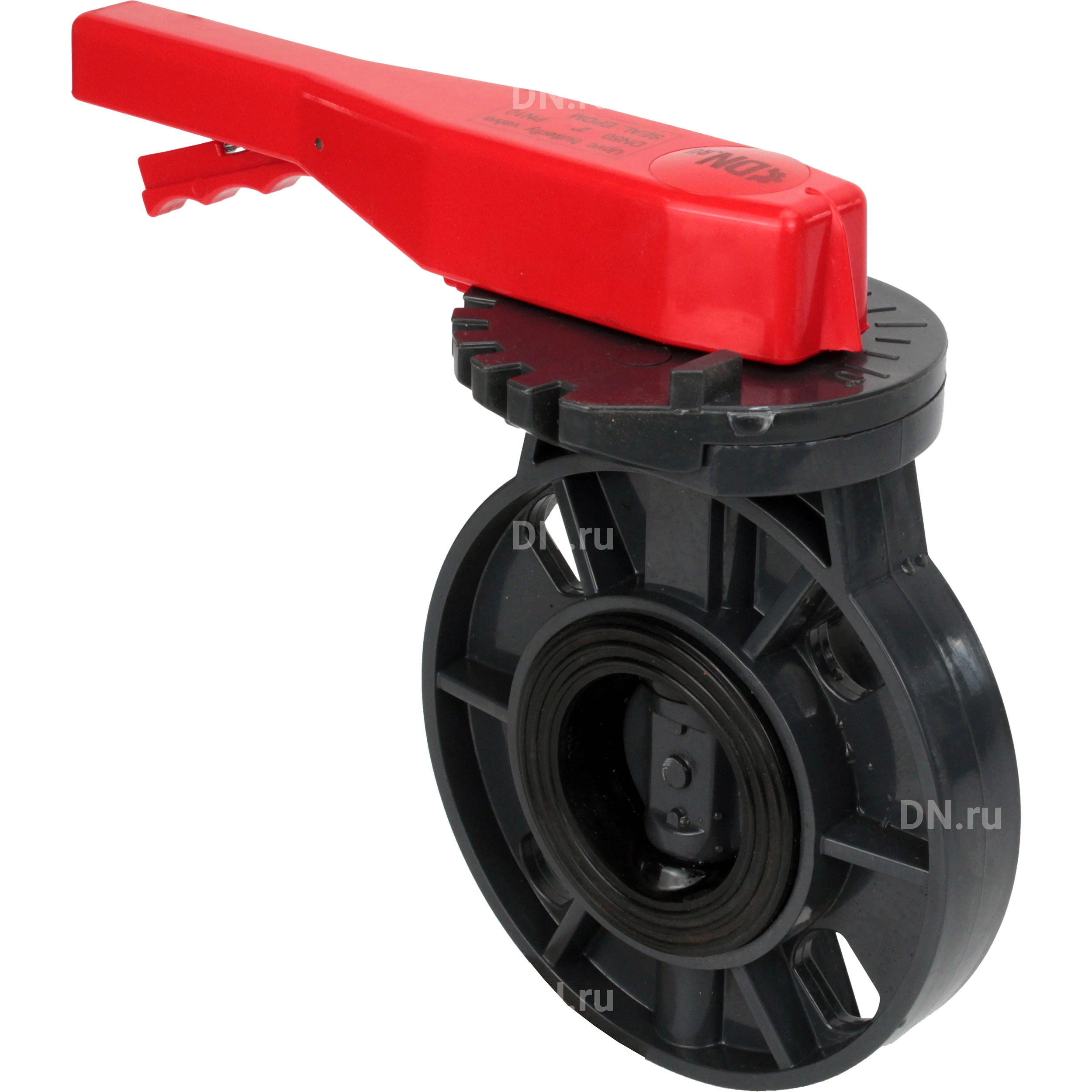

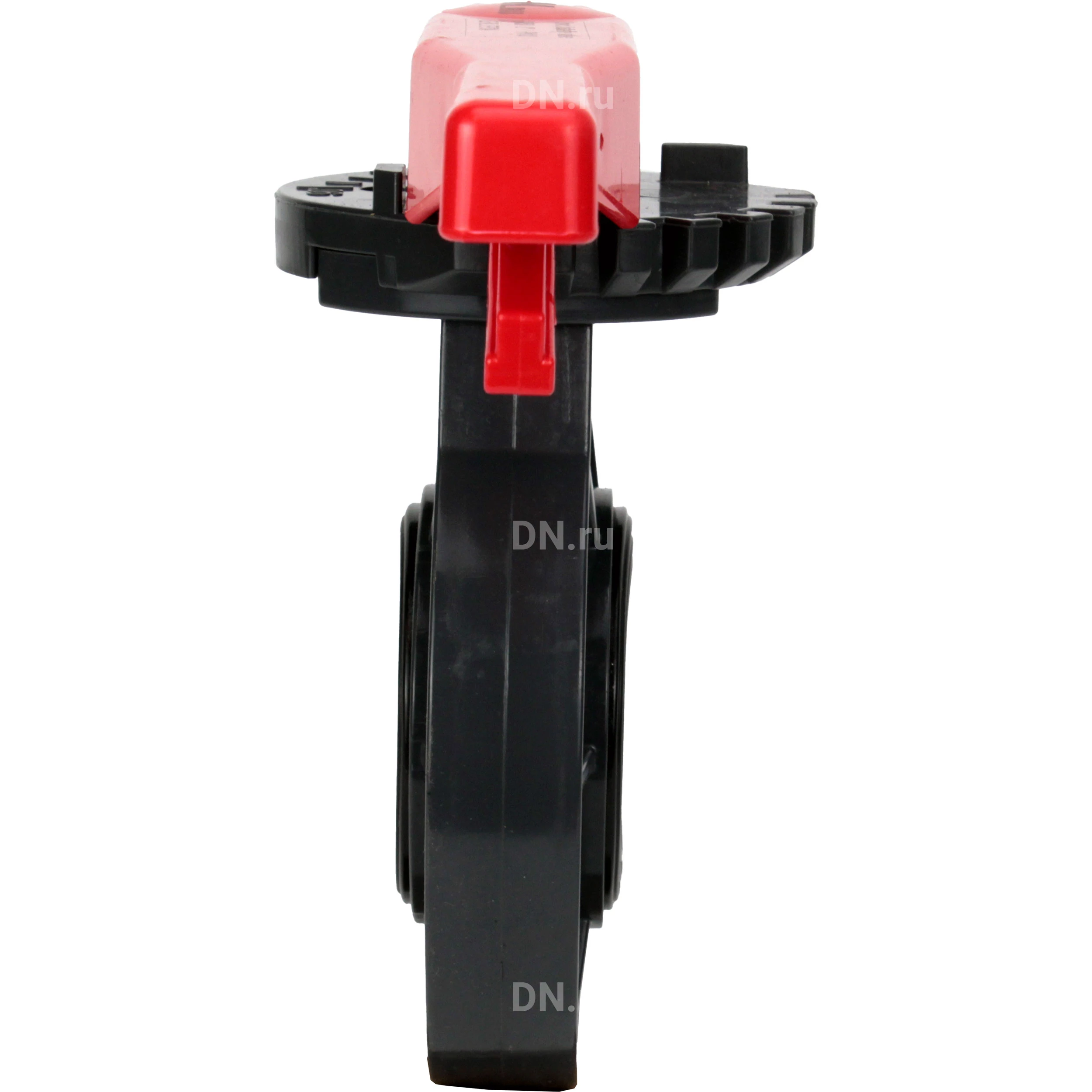

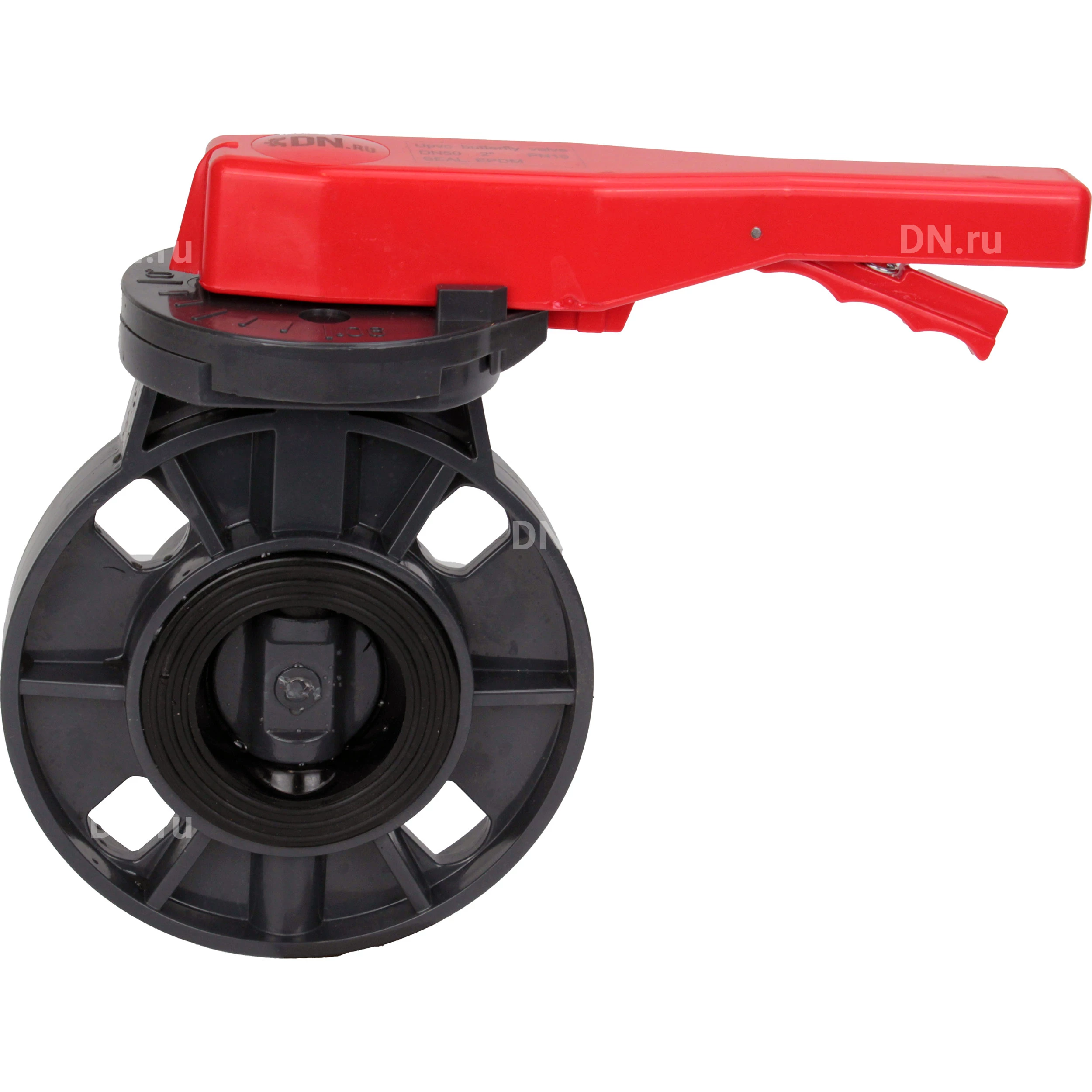

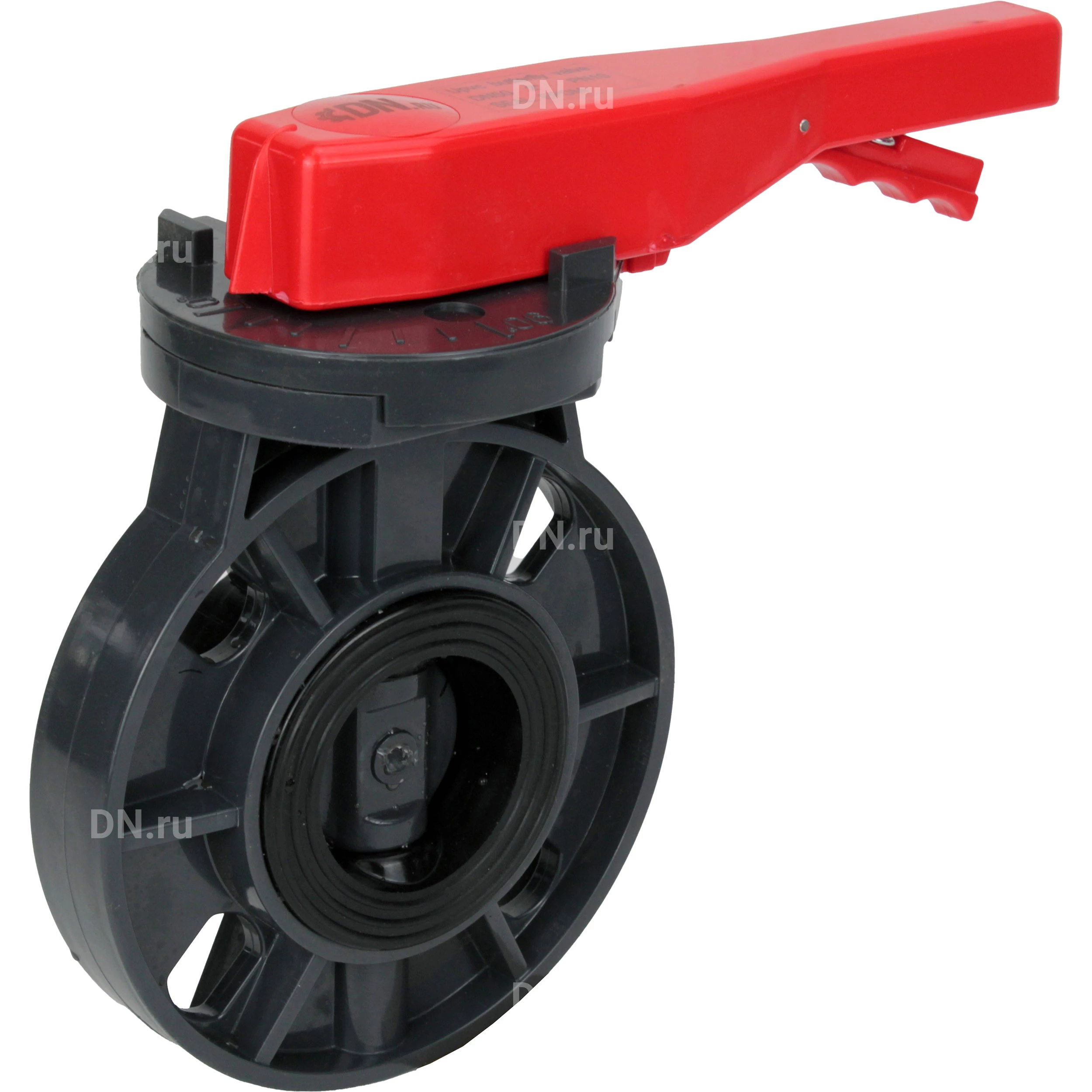

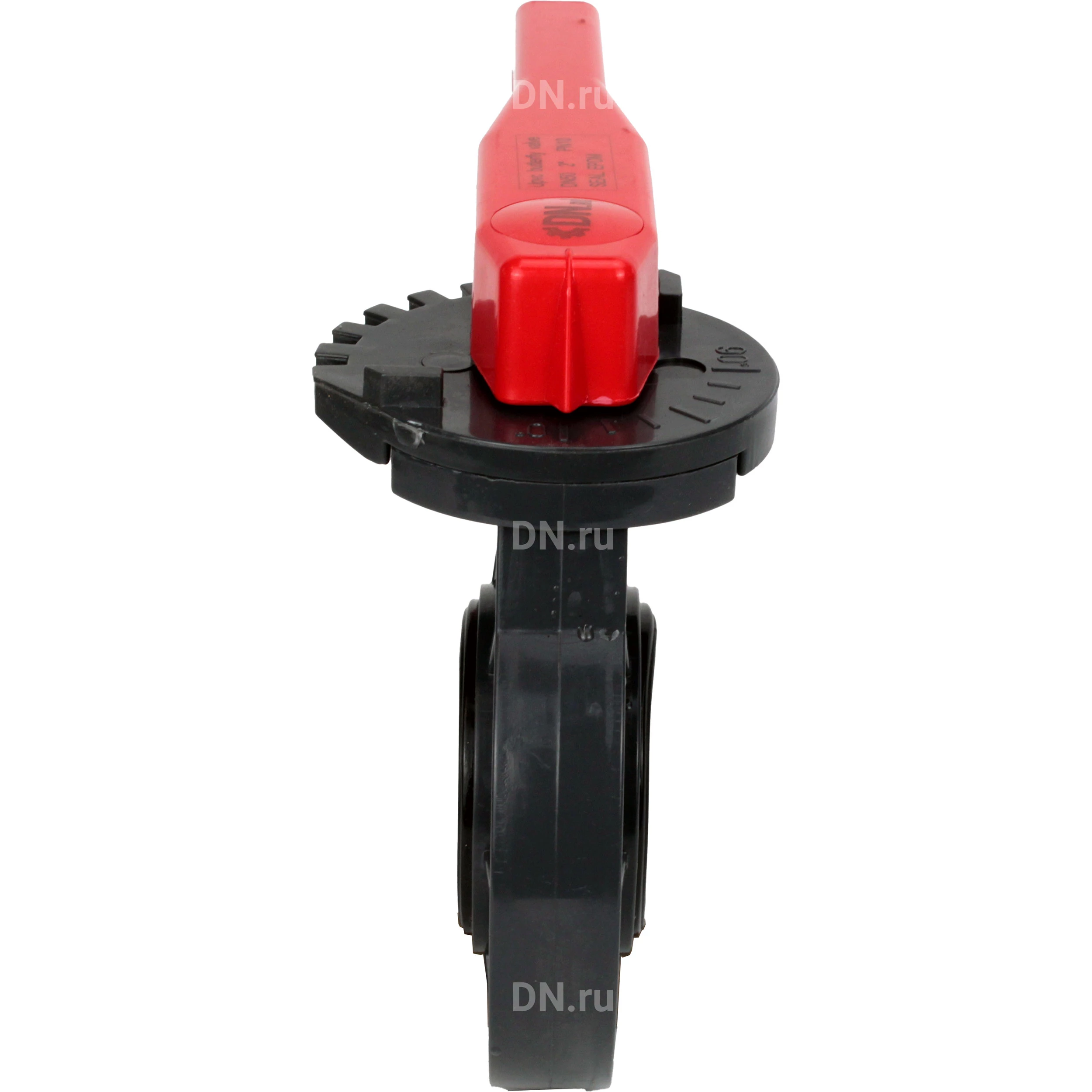

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-H Дн125 Ру10 межфланцевый, корпус - UPVC (НПВХ), диск - UPVC (НПВХ), уплотнение - EPDM, с рукояткой

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-H Дн125 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 125 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 8 шт Среда - вода, воздух Тип управления - Ручной (рукоятка, редуктор) Применение - водоснабжение Наличие ручного дублера - нет Наличие концевых выключателей - нет Цвет - Черный Управление - рукоятка Класс герметичности - A Длина рукоятки - 310 мм Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-H Наличие пневмораспределителя - нет Тип затвора - поворотный дисковый Диаметр в дюймах - 5″ Наличие электропневматического позиционера - нет Страна производитель - Россия Гарантия - 12 мес. Вес - 4.31 кг Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-H Дн125 Ру10 Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-H Дн125 Ру10: D - 253.5 мм D1 - 208 мм L1 - 310 мм L - 63 мм H - 364 мм H1 - 169 мм n-Ød - 8–Ø23*27.5 мм H2 - 237 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-H Дн125 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-H Дн125 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ) 2 Диск UPVC (НПВХ) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM 6 Рукоятка пластик ABS Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-H Дн125 Ру10
