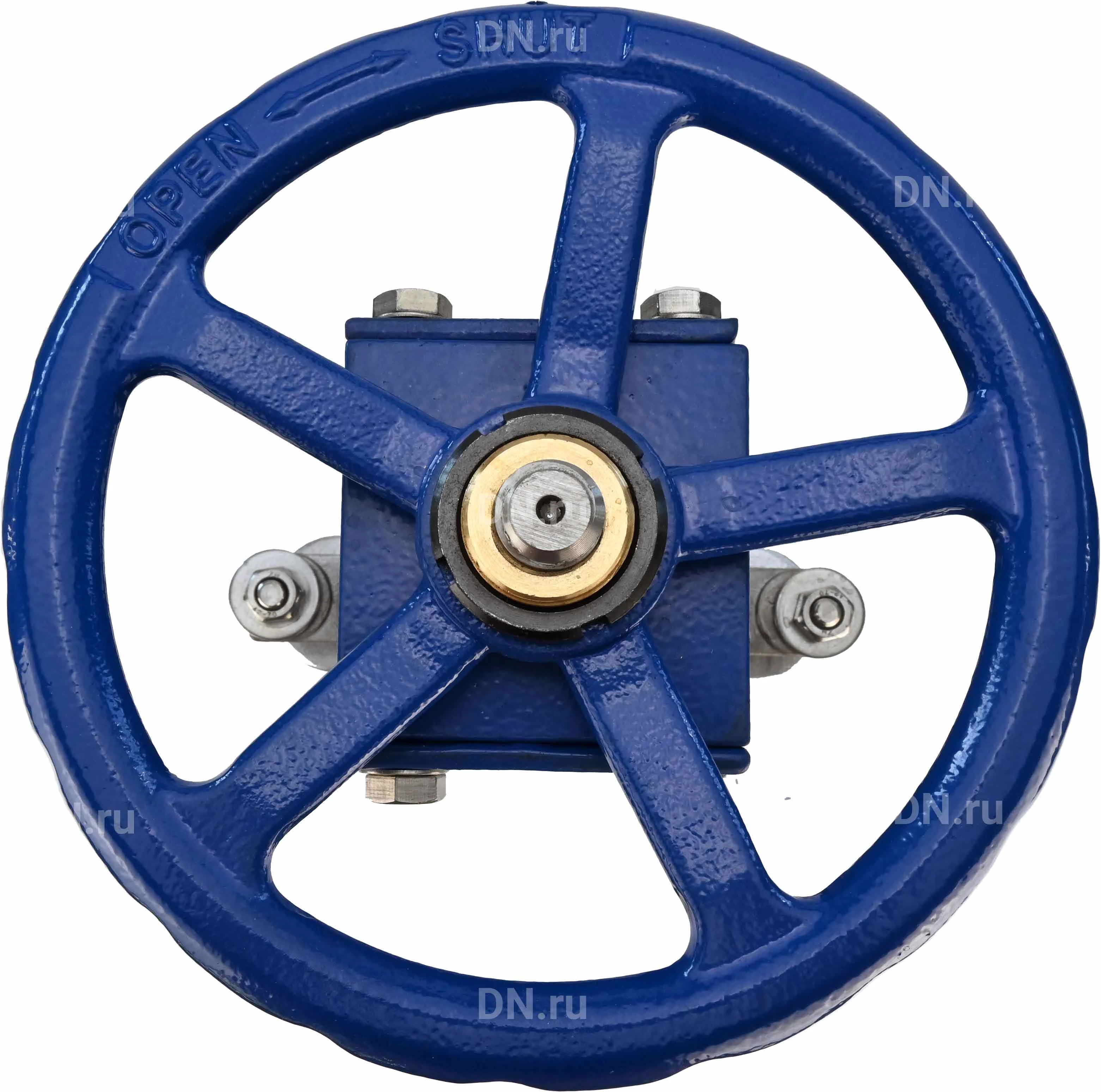

Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Основные технические характеристики задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ Тип задвижки - Шиберная Диаметр номинальный DN - 80 мм Давление номинальное PN - 10 бар Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - нержавеющая сталь Материал запорного органа - нержавеющая сталь Строительная длина - 50 мм Класс материала корпуса - нержавеющая сталь Управление - ручное/штурвал/маховик Конструкция шпинделя - выдвижной Тип уплотнения - EPDM Вес - 9 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ односторонняя, межфланцевая, шпиндель - выдвижной, корпус - нержавеющая сталь 316, шибер - нержавеющая сталь 316, уплотнение - EPDM, управление - штурвал Габаритно-установочные размеры задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ DN - 80 мм L - 50 мм D - 200 мм D1 - 160 мм D2 - 128 мм D0 - 200 мм H1 - 305 мм N-Th - 8-M16 T - 12 мм ⌀d - 18 мм ⚫ - 2 шт ⊕ - 6 шт Эскиз задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ Спецификация материалов задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ № п/п Наименование детали Материал 1 Корпус нержавеющая сталь SS316 (аналог 08Х17Н14М2) 2 Уплотнение EPDM 3 Кольцо нержавеющая сталь SS316 (аналог 08Х17Н14М2) 4 Шибер нержавеющая сталь SS316 (аналог 08Х17Н14М2) 5 Уплотнение направляющей PTFE 6 Набивка PTFE 7 Сальник нержавеющая сталь SS304 (аналог 08Х18Н10) 8 Патрон сталь WCB (аналог 25Л) 9 Шток нержавеющая сталь SS304 (аналог 08Х18Н10) 10 Стойка сталь Q235 (аналог Cт3) 11 Штурвал чугун GGG40 (аналог ВЧ40) 12 Крышка сталь Q235 (аналог Cт3) 13 Клин нержавеющая сталь SS316 (аналог 08Х17Н14М2) Эскиз материалов задвижки шиберной DN.ru GVKR3232E-1W-Fb-S Ду80 Ру10 WENZ
