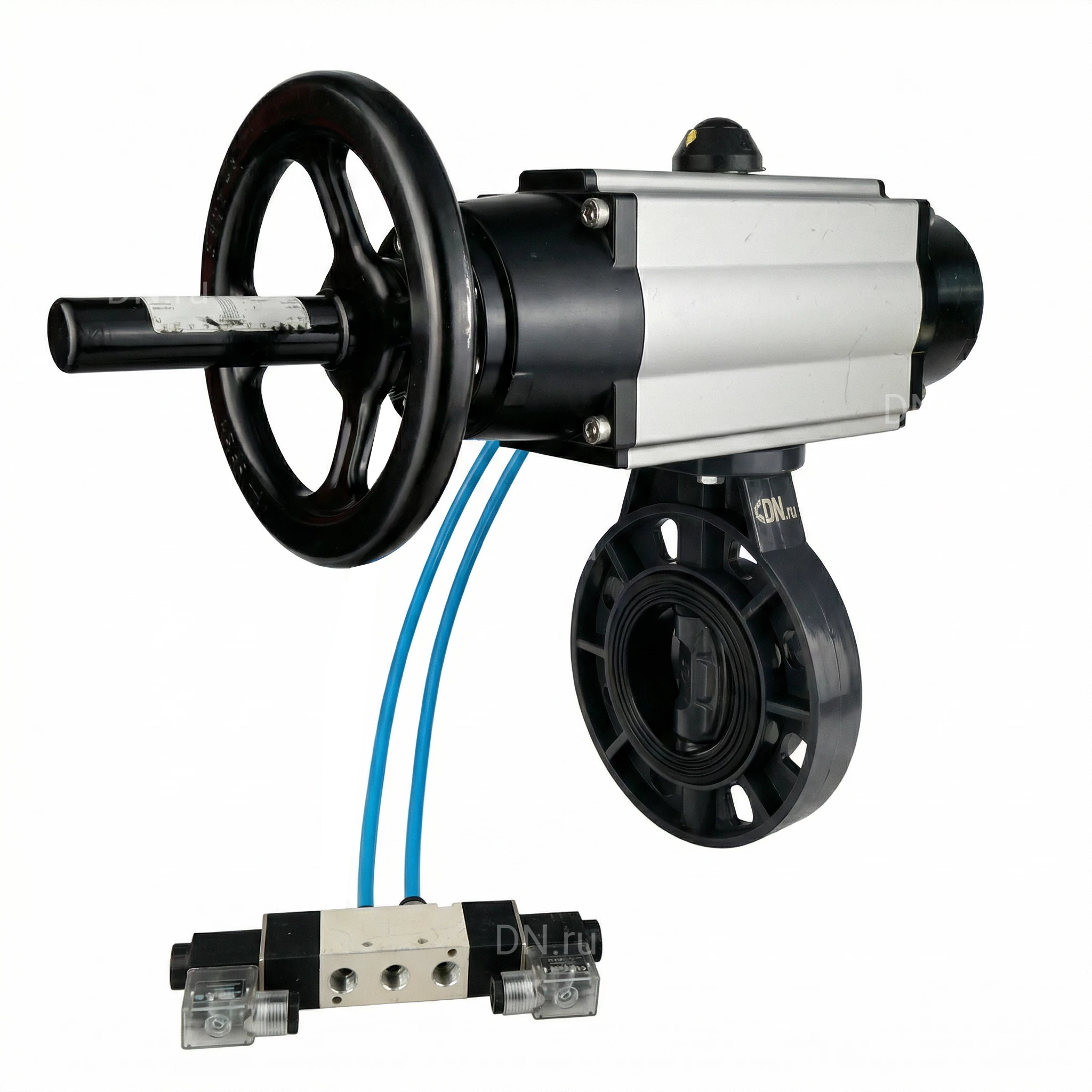

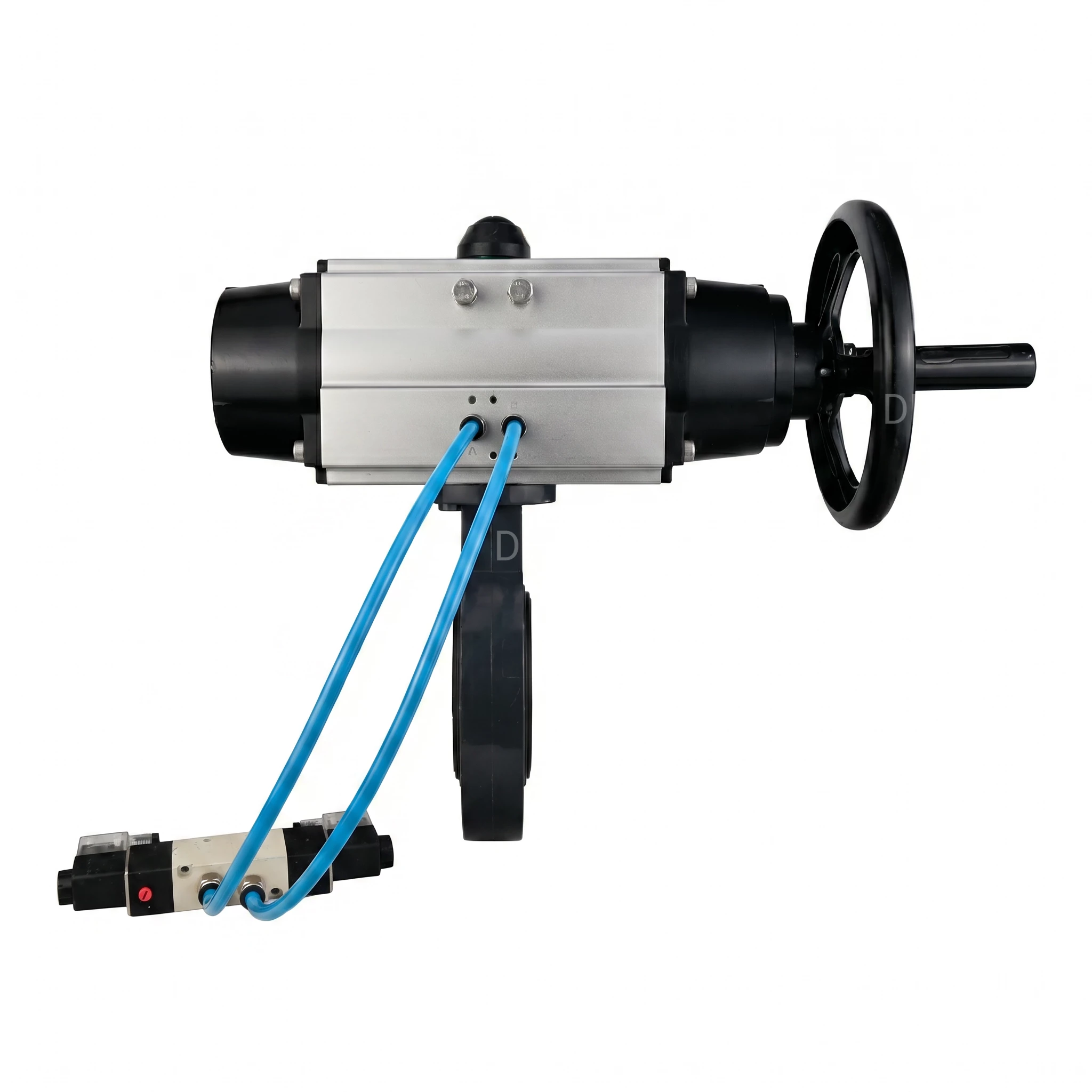

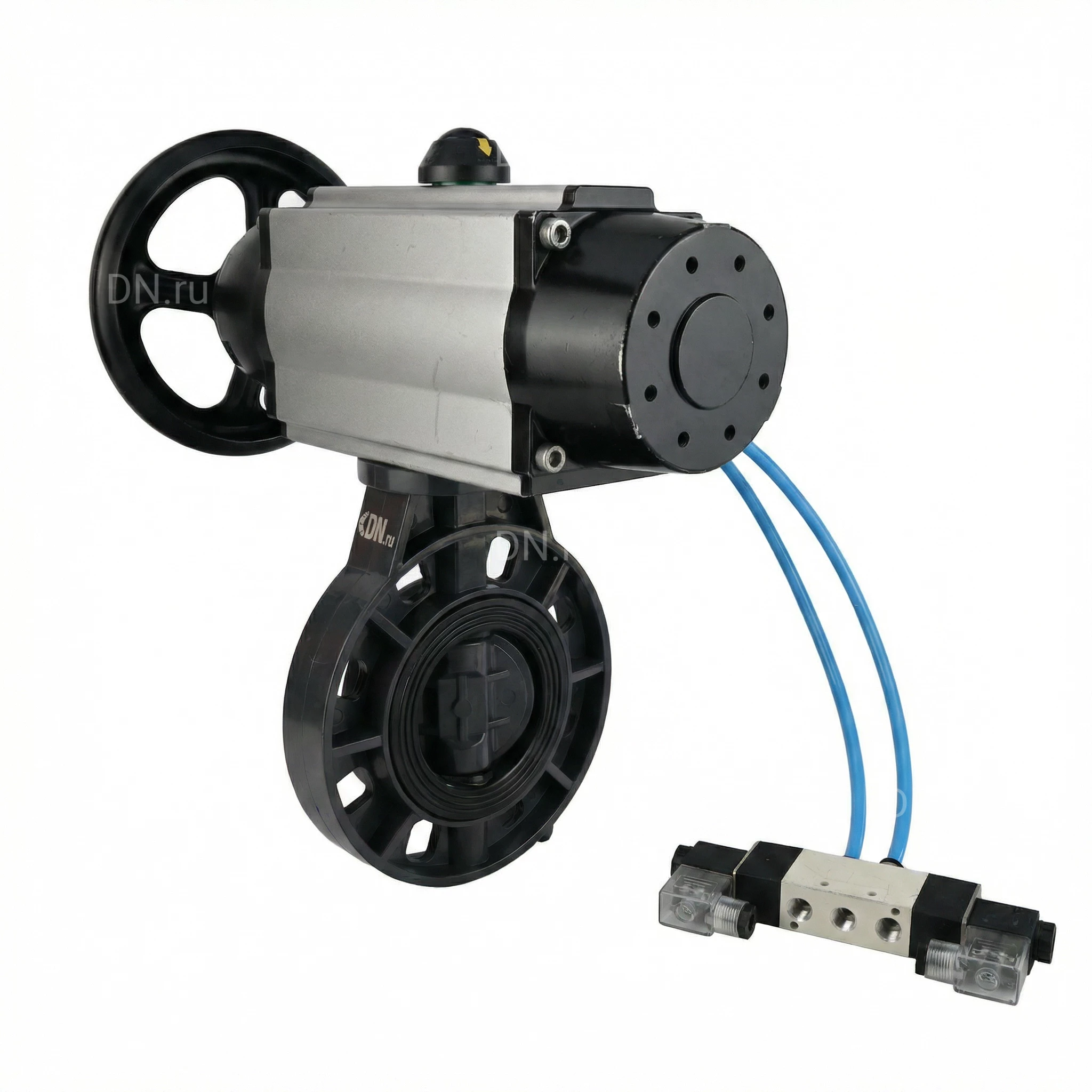

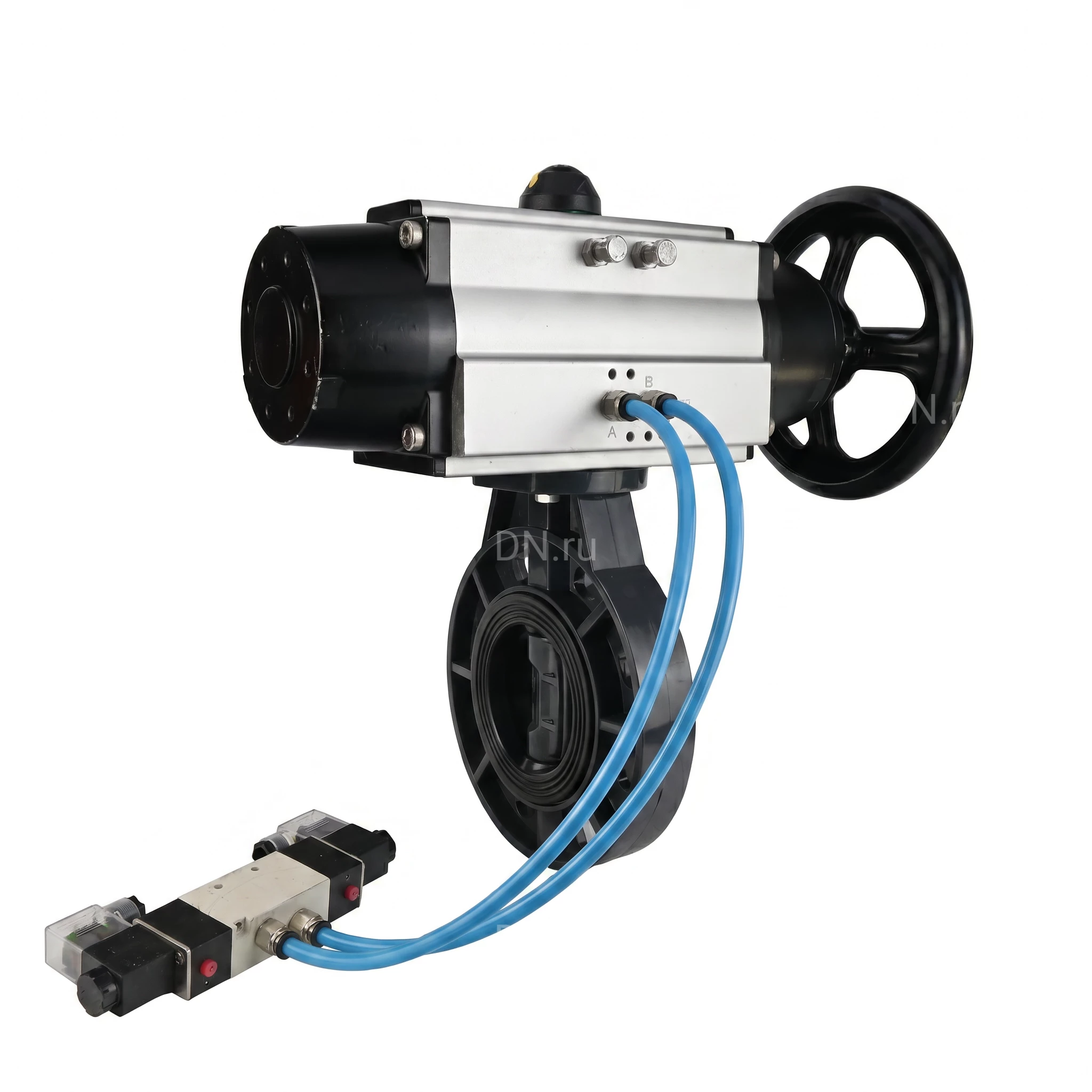

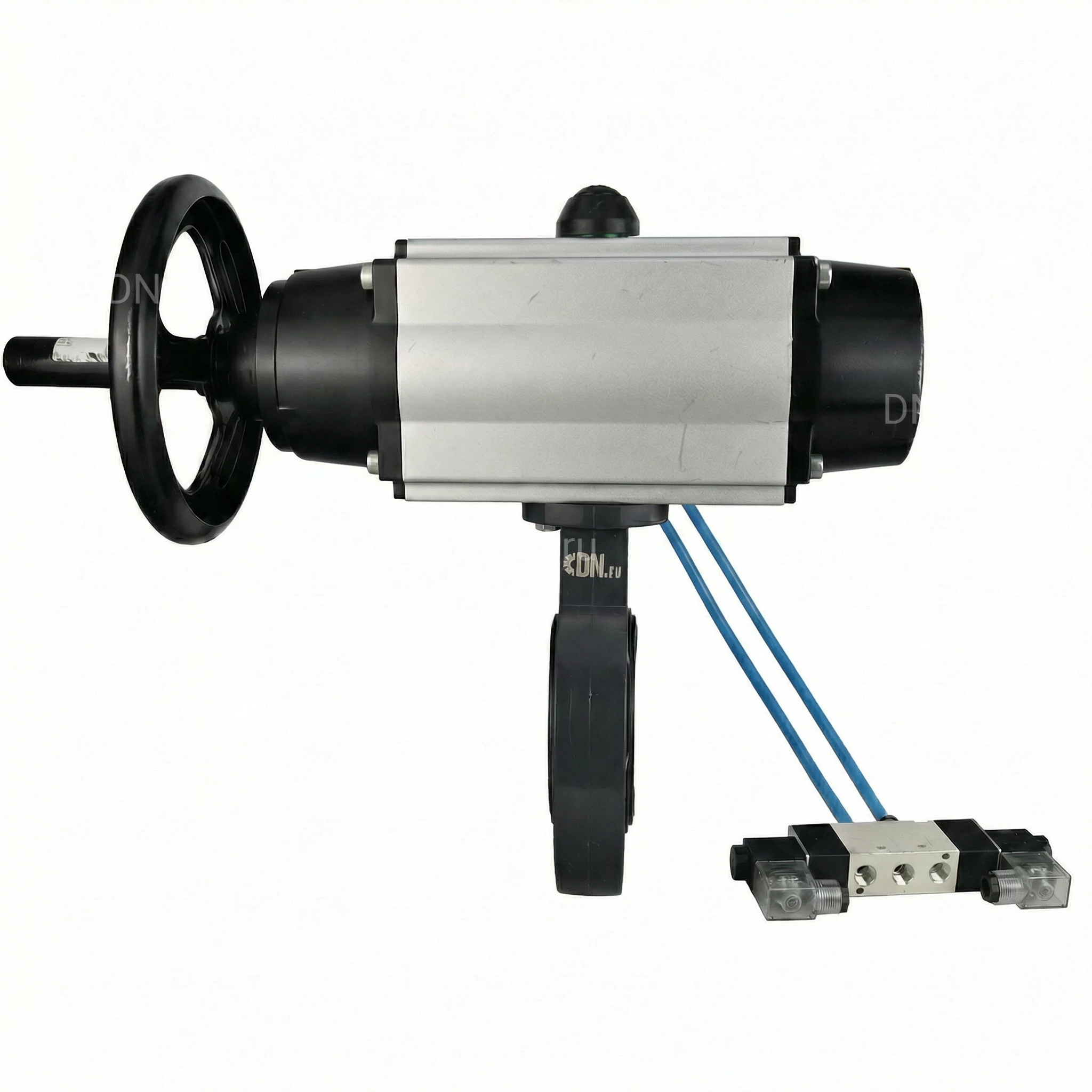

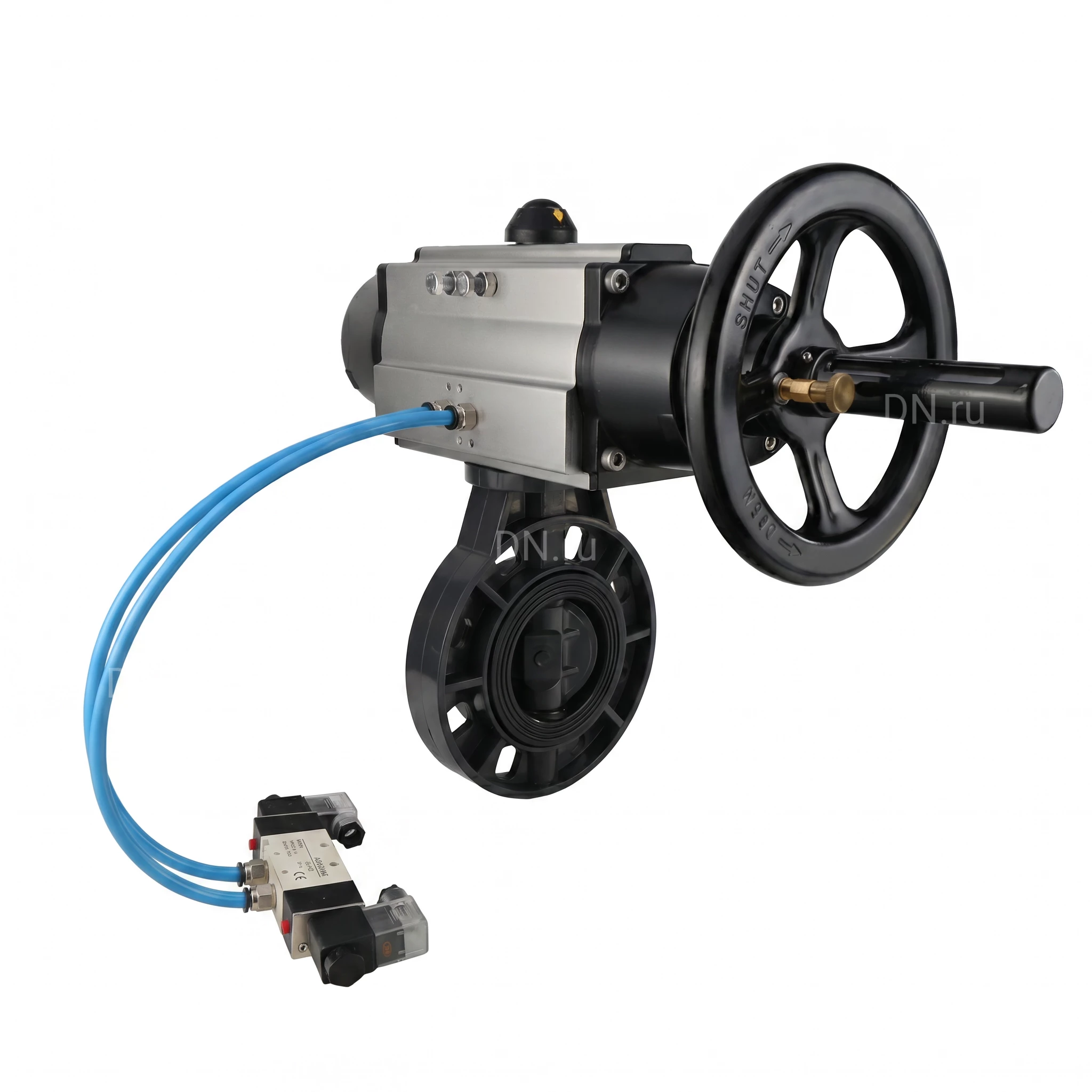

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и пневмораспределителем 4V320-08 AC220V

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 100 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 8 шт Среда - вода, воздух Бренд - DN.ru Класс материала корпуса - НПВХ Уплотнение - EPDM Тип управления - пневмопривод Применение - водоснабжение Напряжение питания - 220В Класс герметичности - A Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-ISO Тип затвора - поворотный дисковый Диаметр в дюймах - 4″ Крутящий момент на валу арматуры - 23 Нм Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 11х11 мм Страна производитель - Россия Гарантия - 12 мес. Вес - 12.22 кг Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10 с пневмоприводом PA-DA-105-1 и пневмораспределителем 4V320-08 220В Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10: D - 226.5 мм D1 - 181 мм L - 54 мм H1 - 155 мм n–Ød - 8–Ø20*27 мм ØD - 90 мм h - 3.5 мм H - 32 мм BxB - 11х11 мм n - 4 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Диск UPVC (НПВХ - непластифицированный поливинилхлорид) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн100 Ру10 Технические параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Технические параметры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом): Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-08 AC220V (подключение со шлангом) Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 8 бар Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4V320-08 AC220V (подключение со шлангом) Габариты и размеры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом): A - 71.9 мм B - 45 мм C - 94.4 мм D - 27 мм E - 69 мм F - 40 мм H - 82.4 мм I - 24 мм K - 40 мм L - 188.8 мм M - 69.4 мм N - 50 мм O - 83.4 мм P - 22 мм S - 20 мм T - 6.5 мм U - 2.4 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом)
