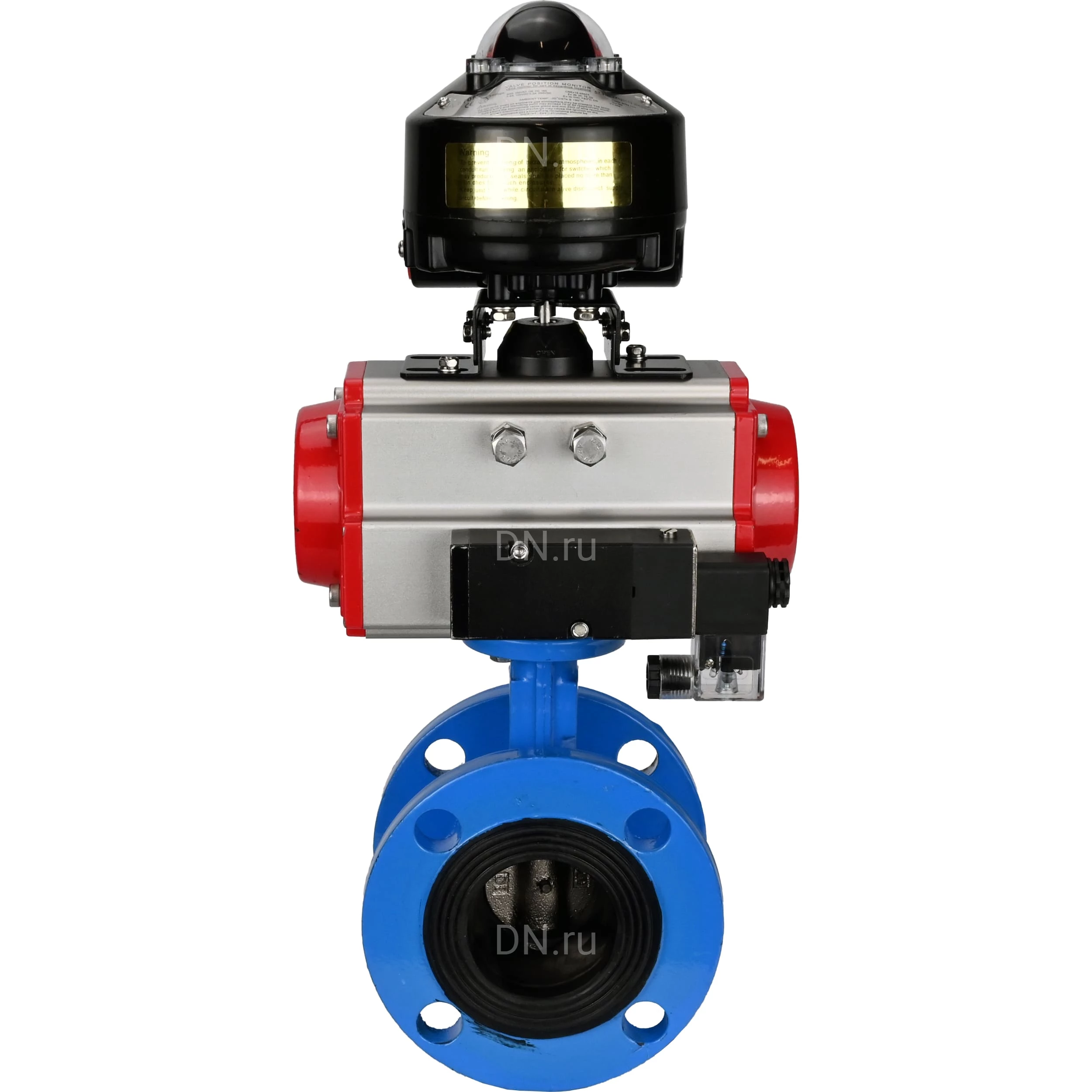

Затвор дисковый поворотный DN.ru Ду65 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4M310-08 DC24V и БКВ APL-210N (WBV3232V-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду65 Ру16: Тип затвора - поворотный дисковый Модель арматуры - WBV3232V-2W-Fb-H Диаметр - 65 мм Давление номинальное - 16 бар Среда - воздух, масла, топливо, пластичные смазки, животные жиры Температура рабочей среды - от -20 до +200°C Применение - водоснабжение, теплоснабжение Тип присоединения - межфланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 29 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 2.3 кг Общий вес - 4.74 кг Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru Ду65 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - Viton, с пневмоприводом DN.ru PA-DA-065, пневмораспределителем 4M310-08 DC24V и БКВ APL-210N (WBV3232V-2W-Fb-H) Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду65 Ру16: H1 - 72 мм H2 - 133 мм DN - 65 мм Dm - 85 мм Dk - 103 мм L - 46 мм ØC - 36 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду65 Ру16 Материалы деталей затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду65 Ру16: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета Viton 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV3232V-2W-Fb-H Ду65 Ру16 Технические характеристики пневмопривода DN.ru PA-DA-065: Модель привода - PA-DA-065 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 44 Нм Тип ISO-фланца - F05, F07 Квадрат штока - 14х14 мм Вес привода - 2 кг Страна производитель привода - Китай пневмопривод DN.ru PA-DA-065 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-065: A - 36 мм B - 47 мм C - 81 мм D - 88 мм E - 108 мм F - 72 мм G - 30 мм H - 80 мм I - 50 мм J - 70 мм M - 14х14 мм N - 18 мм Z - 168 мм d - 40 мм K - M6x10 L - M8x13 Эскиз габаритов пневмопривода DN.ru PA-DA-065 Конструкция пневмопривода DN.ru PA-DA-065: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз пневмопривода DN.ru PA-DA-065 Технические характеристики пневмораспределителя DN.ru 4M310-08 24В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 DC24V (на корпус) Напряжение питания - 24В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4M310-08 24В Габаритные и установочные размеры пневмораспределителя DN.ru 4M310-08 24В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4M310-08 24В Технические характеристики блока концевых выключателей APL-210N: Модель блока концевых выключателей - APL-210N Защита - всепогодный IP65 Температура окружающей среды - от -40°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.08-2.6мм2 Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25 Внешнее покрытие - Полиэстеровое покрытие (чёрный) Вал - Стандартный (17 мм) Вес - 0.22 кг Блок концевых выключателей APL-510N Габаритные и установочные размеры блока концевых выключателей APL-210N: Глубина - 112 мм Высота - 77 мм Ширина - 88 мм Эскиз габаритов блока концевых выключателей APL-210N
