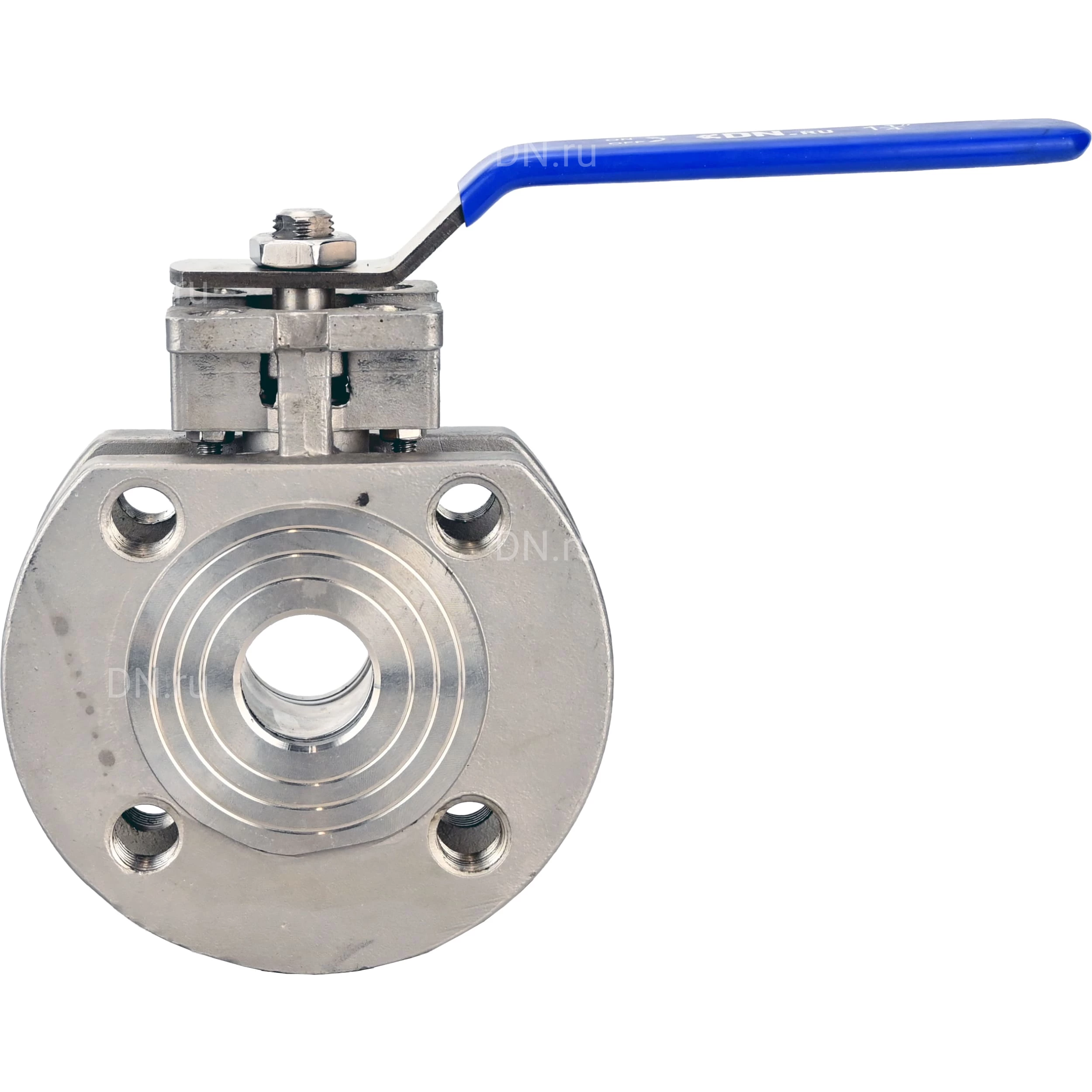

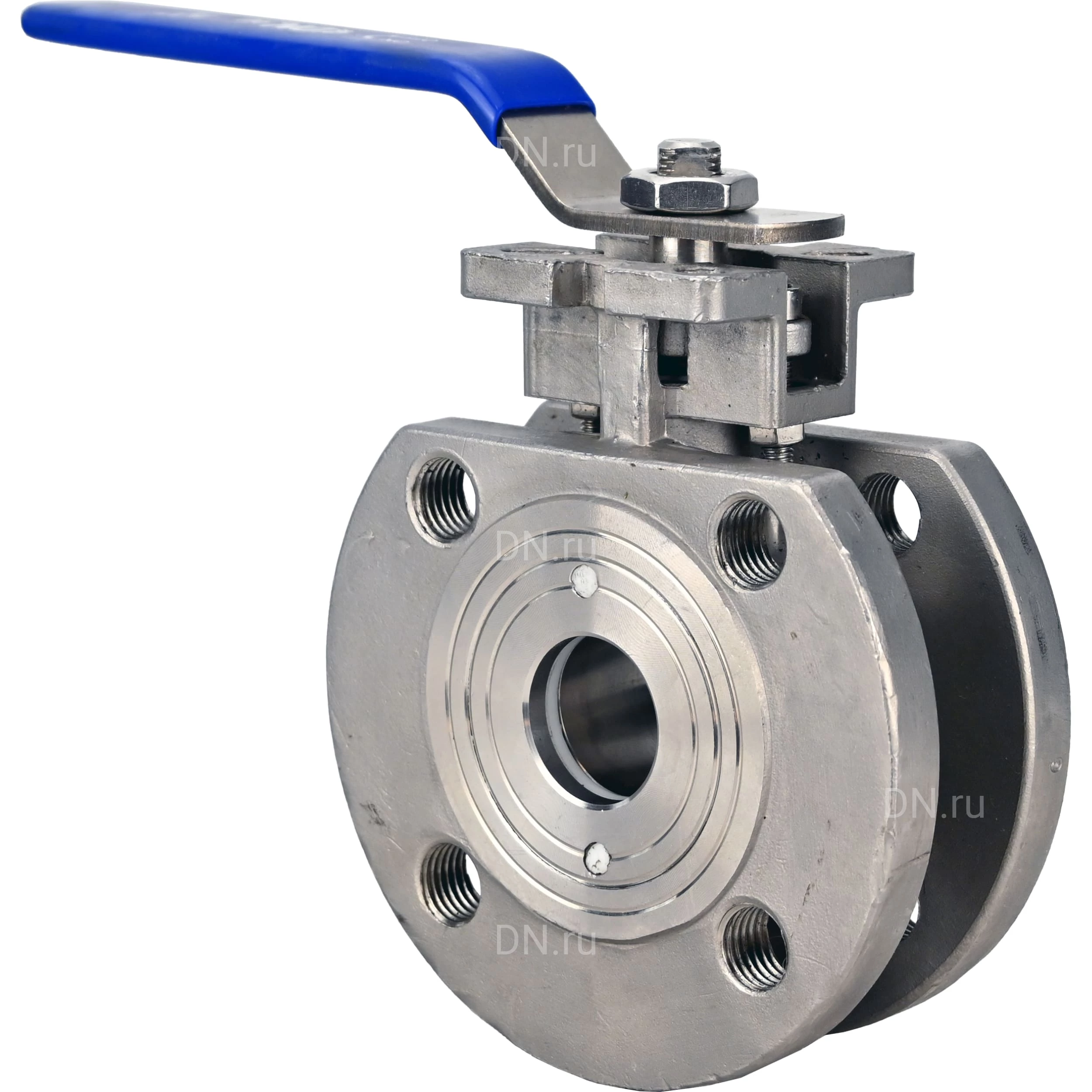

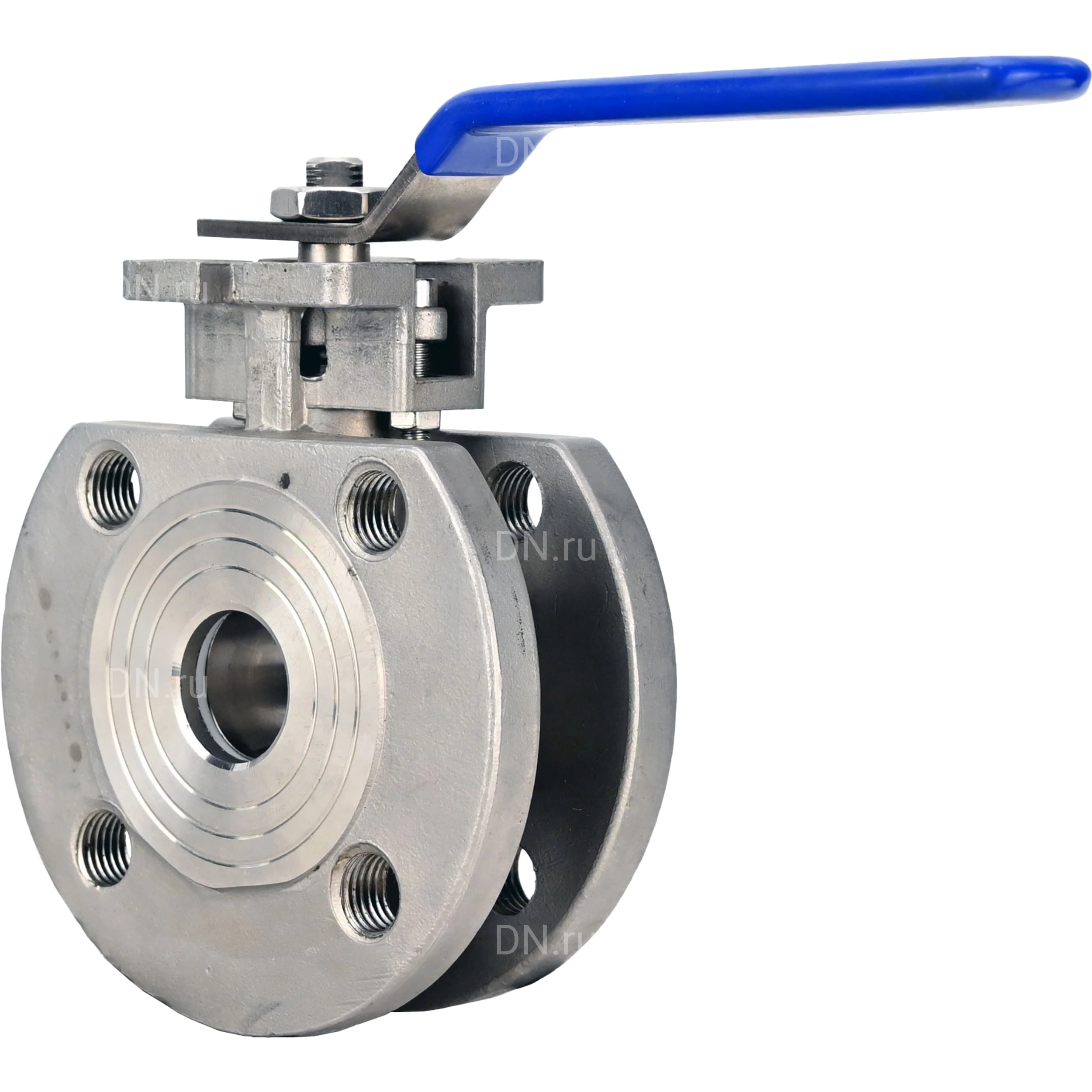

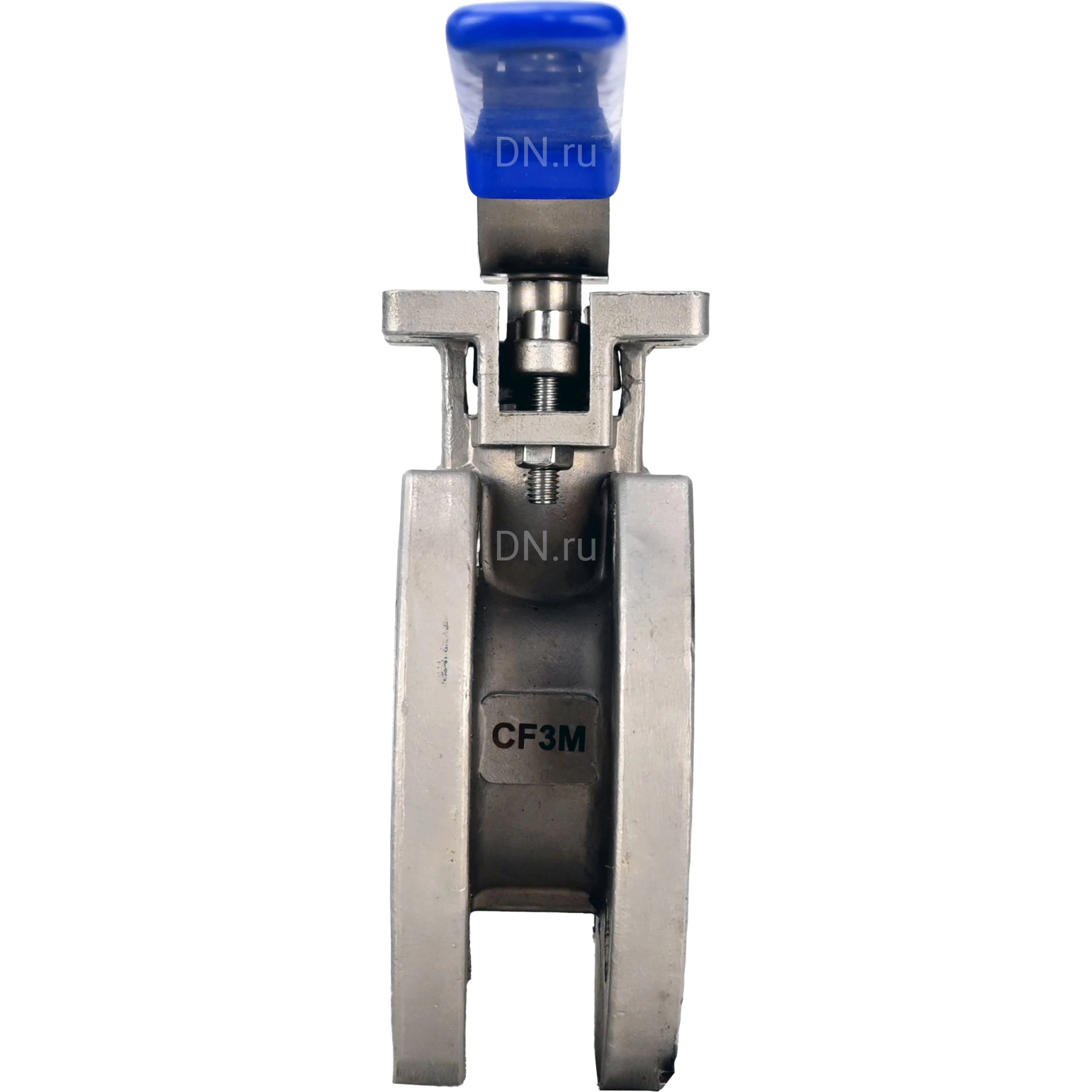

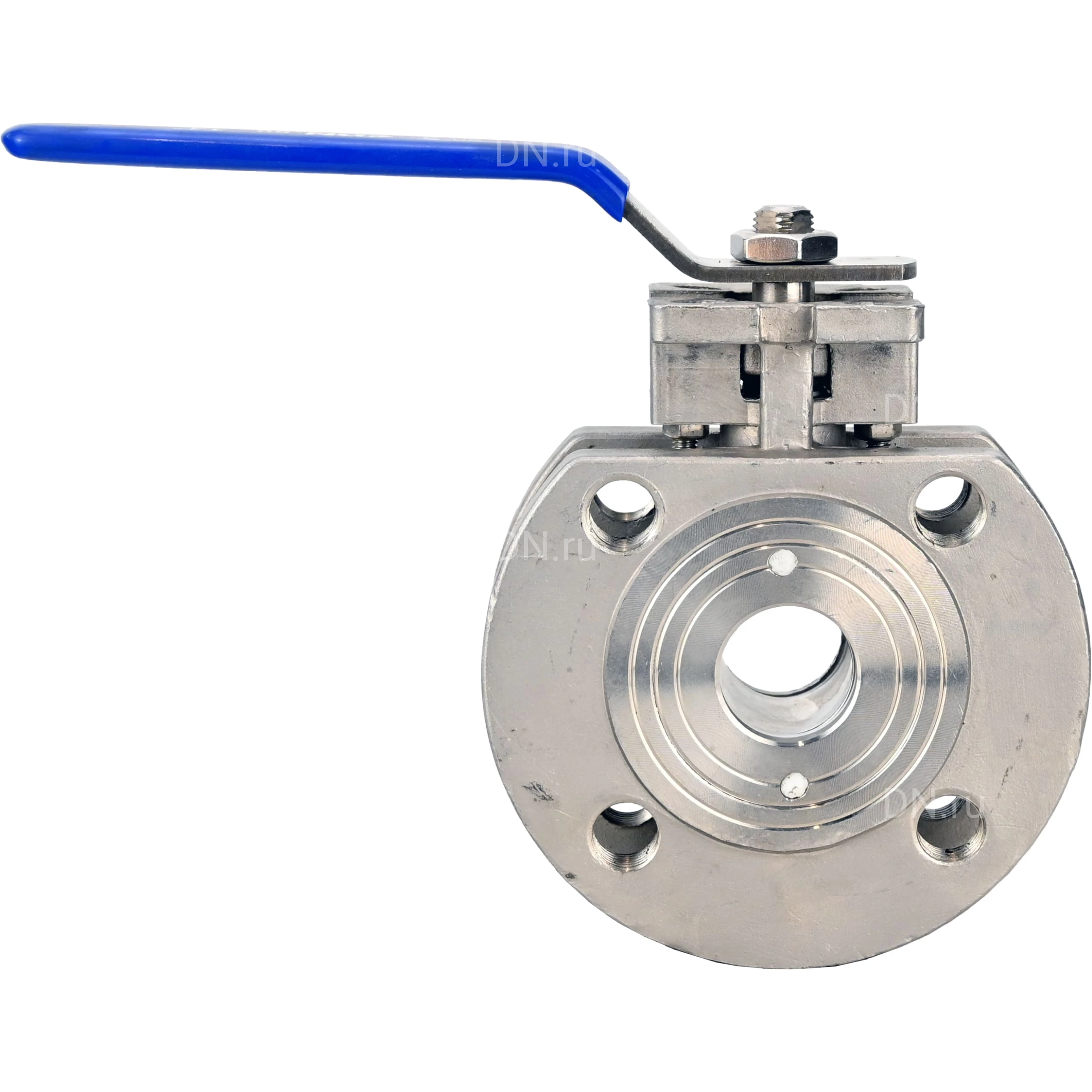

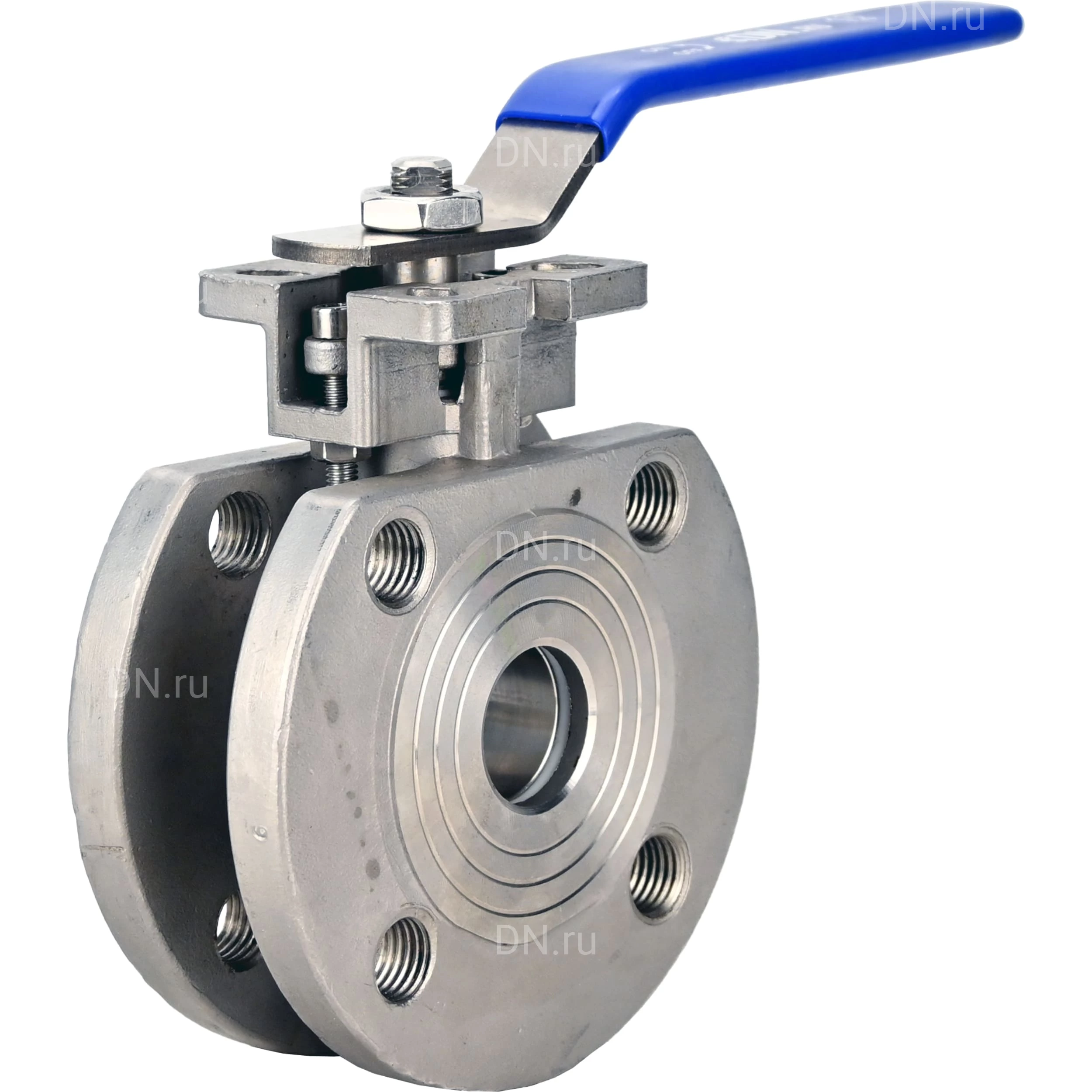

Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с ISO-фланцем и рукояткой

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов. Технические параметры крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16: Давление номинальное PN - 16 бар Диаметр номинальный DN - 50 мм Тип присоединения - межфланцевый Количество болтовых отверстий на фланце - 4 шт. Диаметр болтовых отверстий на фланце - 16 мм Среда - вода, нефтепродукты, нейтральные среды Тип управления - ручной Применение - теплоснабжение Тип крана по проходному сечению - полнопроходной Тип устройства крана - двухходовой Температура рабочей среды - от --20°С до 180°С Присоединение - межфланцевое Управление - рукоятка Класс герметичности - A Коэффициент пропускной способности - 349.73 м3/ч Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Материал уплотнения - PTFE / Фторопласт / Тефлон Модель арматуры - BV3232P-FP-Fb-ISO-H WDVF Тип затвора - шаровый Диаметр в дюймах - 2″ Тип ISO-фланца арматуры - F05, F07 Серия - BV3232P Вид арматуры - запорный Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Веc - 5 кг Кран шаровой DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 полнопроходной, межфланцевый, корпус - нержавеющая сталь 316, уплотнение - PTFE, с ISO-фланцем и рукояткой Габариты и размеры крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16: DN - 50 мм L±1 - 73 мм W - 300 мм H - 130 мм ØD - 160 мм Ød - 49 мм Ød1 - 102 мм Ød2 - 125 мм T - 16 мм f - 3.5 мм Z-ØM - 4 шт - ø16 мм C - 14х14 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 Таблица деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16: № Наименование детали Материал 1 Крышка корпуса нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) 2 Седло PTFE 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Прокладка PTFE 5 Корпус нержавеющая сталь CF8М/ AISI 316 (аналог 08Х17Н14М2) 6 Прокладка штока PTFE 7 Антистатическое устройство нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 9 Пружина-бабочка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Колпачок против ослабления нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Рукоятка нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) + ПВХ 12 Фиксатор рукоятки нержавеющая сталь AISI 201 (аналог 12Х15Г9НД) 13 Штифт пластик 14 Стопорный штифт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Гайка нержавеющая сталь A193-8 (аналог 12Х18Н10) 16 Сальниковая набивка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Уплотнение PTFE 18 Уплотнительное кольцо VITON Эскиз деталей и материалов крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16 Что означает этот документ для вас? Контроль на каждом этапе: Каждое изделие, проходит обязательную проверку на герметичность. Мы не отгружаем продукцию "вслепую". Прозрачность процессов: Мы открыто показываем, как и на каком оборудовании тестируем нашу продукцию. Вы можете быть уверены в объективности испытаний. Соответствие стандартам: Мы работаем в строгом соответствии с ГОСТами и собственными техническими условиями, что гарантирует высочайший уровень качества. Ответственность и отслеживаемость: Каждое изделие имеет уникальный номер партии. Это означает полную прослеживаемость и ответственность за каждую единицу продукции. Доверие и надежность: Этот акт — не просто бумага, а прямое доказательство того, что наша арматура будет надежно работать в вашей системе, предотвращая утечки и аварии. Мы ценим ваше доверие и гарантируем качество! Видео испытаний крана шарового DN.ru BV3232P-FP-Fb-ISO-H WDVF Ду50 Ру16
