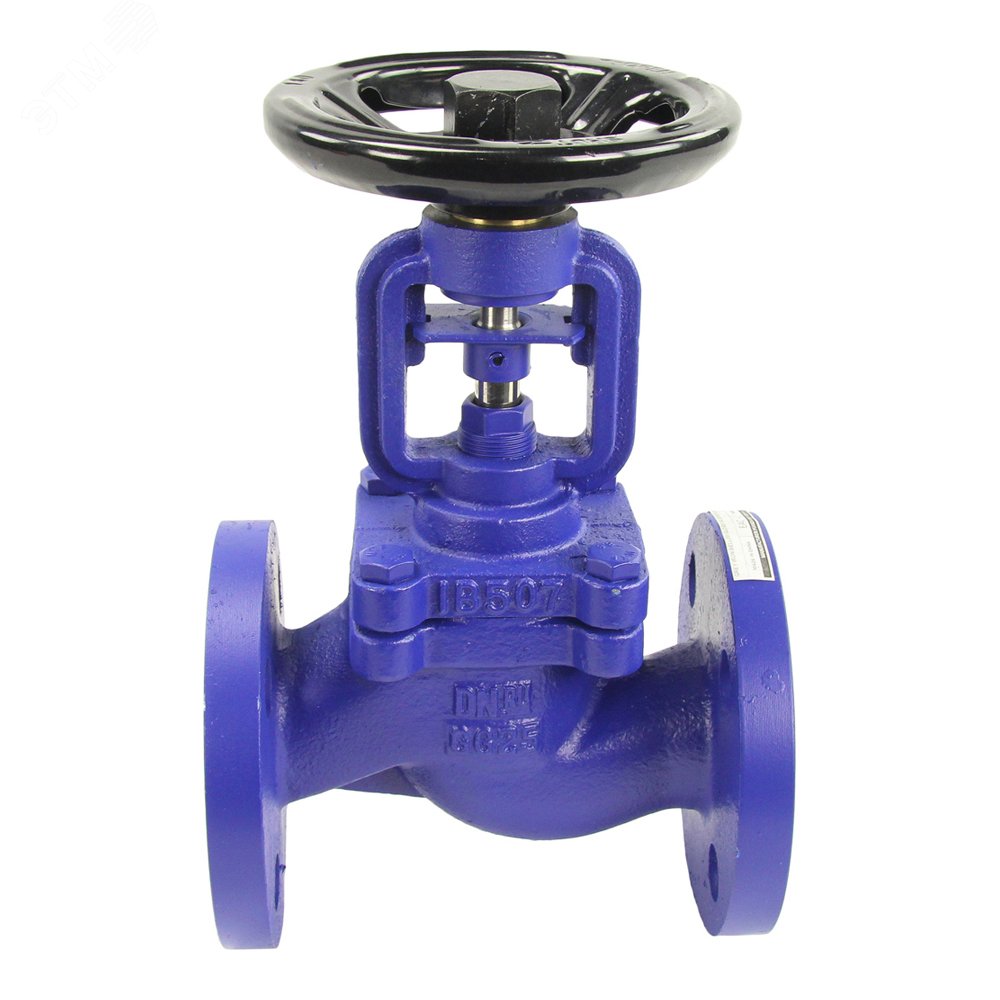

Клапан запорный сильфонный АСТА В323 Ду15 Ру16 фланцевый, корпус - высокопрочный чугун GGG40, Тmax= +350°С

Вентиль АСТА В323 — запорная арматура, предназначенная для перекрытия потока рабочей среды в трубопроводах различных систем: технологических пароконденсатных, водо- и теплоснабжения. Особенности конструкции: Двойное сильфонное уплотнение Седловое уплотнение «металл-металл» Ремонтопригодная конструкция вентиля Аварийное сальниковое уплотнение Указатель положения «открыто/закрыто» Невыдвижная конструкция штока Общие параметры клапана запорного сильфонного АСТА В323 Ду15 Ру16: Тип клапана - запорный Диаметр номинальный DN - 15 мм Давление номинальное PN - 16 бар Класс герметичности по ГОСТ 9544 -2015 - "A" Тип уплотнения - Металл Температура - 350 С° Температура рабочей среды - от -30 до 350 °C Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI 410 Тип присоединения - Фланцевый Присоединение - фланцевое Вес - 3.2 кг Страна производитель - Россия Клапан запорный сильфонный АСТА В323 Ду15 Ру16 фланцевый, корпус - высокопрочный чугун GGG40, Тmax= +350°С Габаритные и установочные размеры клапана запорного сильфонного АСТА В323 Ду15 Ру16: L - 130 мм H - 190 мм øW - 120 мм Эскиз размеров клапана запорного сильфонного АСТА В323 Ду15 Ру16 Деталировка клапана запорного сильфонного АСТА В323 Ду15 Ру16: № Наименование Материал 1 Корпус Высокопрочный чугун GGG40 2 Седло Нержавеющая сталь AISI 410 3 Плунжер Нержавеющая сталь AISI 410 4 Шток Нержавеющая сталь AISI 410 5 Уплотнение корпуса Графит 6 Сильфон Нержавеющая сталь AISI 416Ti 7 Крышка корпуса Высокопрочный чугун GGG40 8 Штурвал Углеродистая сталь Эскиз деталировки клапана запорного сильфонного АСТА В323 Ду15 Ру16
