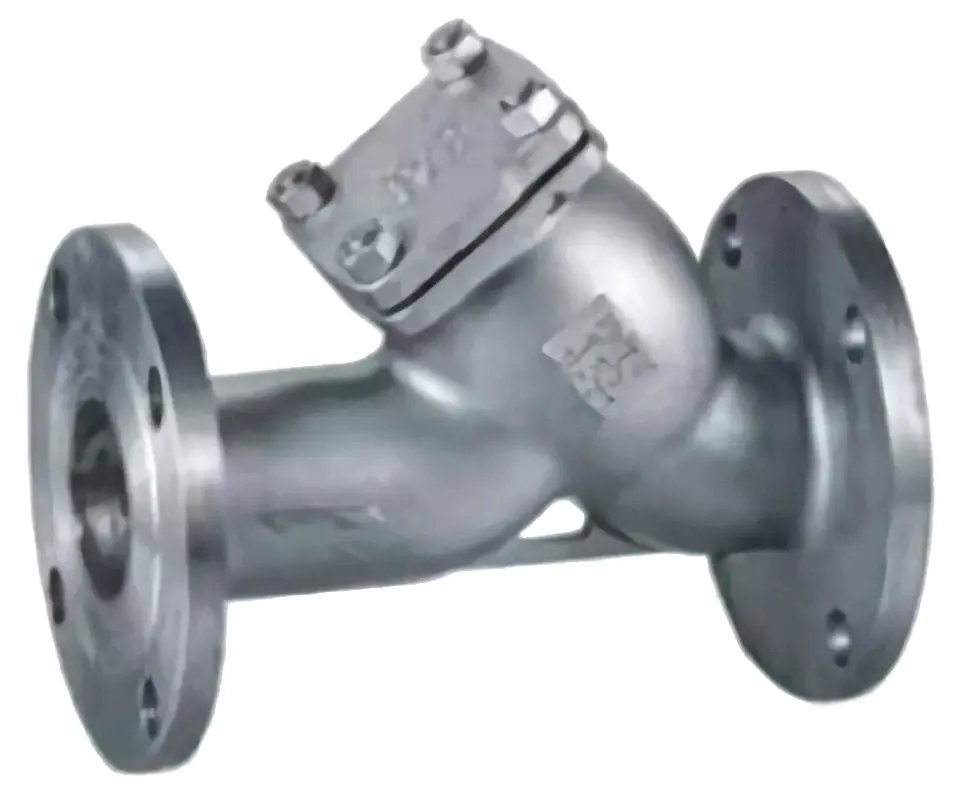

Фильтр сетчатый фланцевый АСТА Ф153 Ду20 Ру16 из нержавеющей стали

Фильтры Аста Ф153 служат для очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений. Используются в следующих системах: горячее и холодное водоснабжение, паровые системы, системы водоподготовки и водозабора и др. Общие параметры фильтра сетчатого фланцевого Аста Ф153 Ду20 Ру16 Давление номинальное PN - 16 бар Температура рабочей среды - от -60 до 250 °C Материал корпуса - нержавеющая сталь Материал фильтрующего элемента - нержавеющая сталь Тип уплотнения - PTFE / Фторопласт / Тефлон Размер ячейки фильтрующего элемента - 0.5 мм Способ монтажа - горизонтальный/вертикальный Тип присоединения - Фланцевый Присоединение - фланцевое Вес - 2.3 кг Страна производитель - Россия Среда - вода, воздух, пар, вода техническая, нейтральные среды Фильтр сетчатый фланцевый Ф153 Ру16 Габаритные и установочные размеры фильтра сетчатого фланцевого Аста Ф153 Ду20 Ру16 Толщина фланца, l - 14 мм Межосевое расстояние отверстий фланца, D1 - 75 мм Диаметр номинальный, DN - 20 мм Диаметр соединительного выступа, D2 - 55 мм Строительная длина, L - 140 мм Строительная высота, H - 75 мм Габаритная высота, H1 - 103 мм Количество и диаметр болтовых отверстий, N-d - 4 ммx14 Эскиз фильтра сетчатого фланцевого Ф153 Ру16 Спецификация материалов фильтра сетчатого фланцевого Ф153 Ду20 Ру16 № Наименование Материал 1 Корпус Нержавеющая сталь AISI 316 2 Крышка корпуса Нержавеющая сталь CF8M 3 Сетка Нержавеющая сталь CF8M 4 Прокладка крышки PTFE 5 Сливная пробка Нержавеющая сталь AISI 316 6 Прокладка сливной пробки PTFE 7 Болт Нержавеющая сталь A2-70 8 Шайба Нержавеющая сталь A2-70
