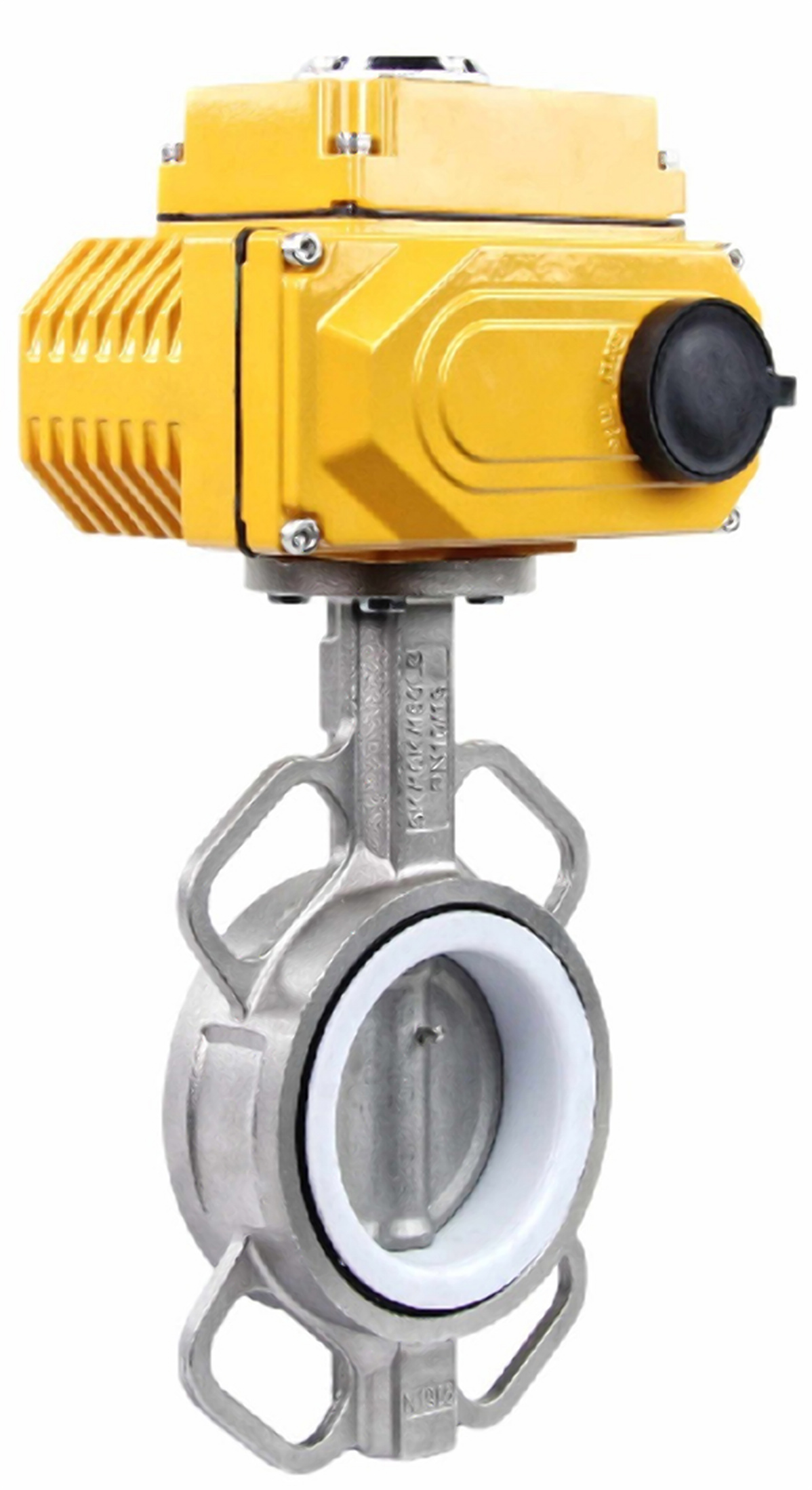

Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-510N EX

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Технические характеристики затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: Тип затвора - поворотный дисковый Модель арматуры - WBV3232N-2W-Fb-H Диаметр - 125 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -20 до +85°C Применение - водоснабжение, теплоснабжение Тип присоединения - межфланцевый Управление - С пневмоприводом Класс герметичности - A Крутящий момент - 145 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 14х14 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 5.2 кг Общий вес - 13.8 кг Примечание: На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR, с пневмоприводом DN.ru PA-DA-105 и БКВ APL-510N EX Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: H1 - 121 мм H2 - 183 мм DN - 125 мм Dm - 155 мм Dk - 174 мм L - 56 мм ØC - 57.5 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR Материалы деталей затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV3232N-2W-Fb-H Ду125 Ру16, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - NBR Технические характеристики пневмопривода DN.ru PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Номинальное давление - 12 бар Температура рабочей среды - от–20 до +80°C Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай пневмопривод DN.ru PA-DA-105 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов пневмопривода DN.ru PA-DA-105 Конструкция пневмопривода DN.ru PA-DA-105: № Наименование Кол-во Материал 1 Корпус 1 эструдированный алюминий (твердое анодированное покрытие) 2 Боковые заглушки 2 литой алюминий 3 Шестерня 1 нержавеющая сталь (никелированное покрытие) 4 Поршень 2 сталь/алюминий (оксидирование/гальваническая оцинковка) 5 Заглушки 8 нержавеющая сталь 6 Поршневое кольцо 2 NBR 7 Пружины 0-12 пружинная сталь (эпоксидное покрытие) 8 Подшипник поршня 2 инженерный пластик 9 Поршневое кольцо 2 NBR 10 Заглушка 2 NBR 11 Упорное кольцо 2 инженерный пластик 12 Кольцо 1 инженерный пластик 13 Шайба 1 нержавеющая сталь 14 Пружинный зажим 2 нержавеющая сталь 15 Индикатор 1 пластик 16 Корпус индикатора 1 пластик 17 Подшипник 1 инженерный пластик 18 Кулачок 1 сталь (оксидирование/гальваническая оцинковка) 19 Подшипник 1 NBR 20 Подшипник 1 инженерный пластик 21 Подшипник 1 инженерный пластик 22 Уплотнительное кольцо 2 NBR 23 Уплотнительное кольцо 2 NBR 24 Подшипник 2 нержавеющая сталь 25 Гайка регулировки 2 нержавеющая сталь 26 Винт регулировки 2 нержавеющая сталь 27 Втулка 2 алюминий Эскиз пневмопривода DN.ru PA-DA-105 Технические характеристики блока концевых выключателей DN.ru APL-510N EX взрывозащищенного: Модель блока концевых выключателей - APL-510N EX Защита - всепогодный IP67, взрывозащищенный E EX d IIC T6 Температура окружающей среды - от -20°C до +66°C Резьба кабельного ввода - 2 x NPT 3/4” Клеммная колодка - 8 ячеек 0.08-2.5мм2 Номинальное напряжение - 250В Номинальный ток - 16 А Переключатели/датчики - два механических переключателя / два датчика приближения Полный угол поворота - 90° Средний ресурс - 10 000 000 циклов Вес - 1.8 кг Блок концевых выключателей DN.ru APL-510N EX взрывозащищенный Габаритные и установочные размеры блока концевых выключателей DN.ru APL-510N EX взрывозащищенного: A - 118 мм B - 118 мм C - 138.4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121.4 мм d1 - 50 мм d2 - 5 мм Эскиз габаритов блока концевых выключателей DN.ru APL-510N EX взрывозащищенного
