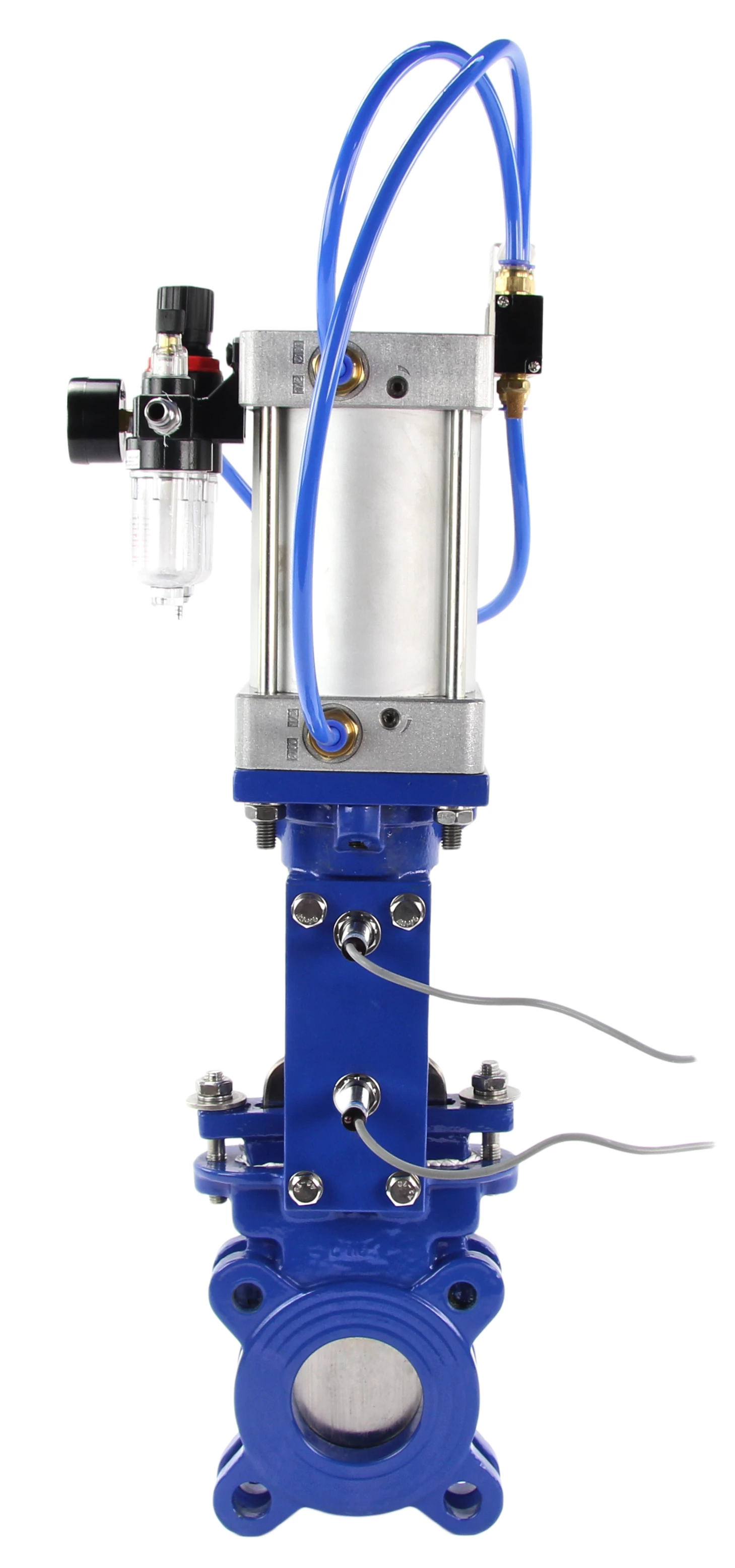

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду50 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспред. 4V210-08 AC220V, индукц. датчиками LJ12A3-4-J и БПВ AFC2000

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды.Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Управление осуществляется за счет переключения схемы соединения внутренних каналов распределителя с входными и выходными присоединительными отверстиями. Под внешними пневмолиниями понимаются воздухопроводы и каналы для прохождения воздуха (в том числе и отверстия для связи с атмосферой), соединяемые в определенных сочетаниях при различных положениях распределительного органа. Основными элементами конструкции золотникового пневмораспределителя являются корпус, в котором выполнены каналы и золотник, установленный в корпусе. На золотнике выполнены шейки, позволяющие соединять выбранные каналы между собой. При перемещении сердечника под воздействием управляющих сигналов, изменяющих создаваемую соленоидом напряженность магнитного поля, происходит переключение внутренних каналов распределителя, при помощи которых соединяются входные и выходные отверстия. Перемещаясь в корпусе, золотник изменяет схему соединения каналов пневмораспределителя. Параметры задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000 Ду50: Тип задвижки - Шиберная Диаметр номинальный DN - 50 мм Давление номинальное - 10 бар Температура рабочей среды - от -15 до + 90 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 48 мм Класс материала корпуса - чугун Управление - С пневмоприводом Конструкция шпинделя - выдвижной Клин - однодисковый Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 9 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду50 Ру10 межфланцевая, клин - однодисковый, шпиндель - выдвижной, корпус - чугун, уплотнение - EPDM, с пневмоприводом, пневмораспред. 4V210-08 AC220V, индукц. датчиками LJ12A3-4-J и БПВ AFC2000 Габаритные и установочные размеры задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000 Ду50: Dn - 50 мм L - 48 мм H - 455 мм D - 165 мм D1 - 125 мм D2 - 99 мм d - 18 мм D0 - 80 мм N-Th - 4ммх16 Эскиз габаритных размеров задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000 Ду50 Параметры пневмораспределителя 4V210-08 AC220V: Конструкция - золотникового типа Модель пневмораспределителя - 4V210-08 AC220V Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 15 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 16 мм2 Температура эксплуатации - от -20°С до +70°С Максимальная частота срабатывания - 8 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - через пневматические шланги Крепление к поверхности - через сквозные отверстия в корпусе Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - G1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 - G1/8″ Размер порта подвода воздуха (в пневмораспределитель) - G1/8″ Время отклика - 0.05 сек Вес - 0.22 кг Средний ресурс - 10 000 000 циклов Параметры индукционного датчика LJ12A3-4-J/EZ: Модель - LJ12A3-4-Z/EX Тип датчика - индукционный Тип конструкции - цилиндрический Напряжение питания - 12-250 Вольт Ток - 300 мА Состояние выхода - нормально разомкнутый Дистанция срабатывания - 4 мм Индикация срабатывания - есть Параметры воздушного фильтра: Тонкость фильтрации - 40 мкр Диапазон рабочего давления - 0.15-0.8Мпа Максимальное входное давление - 1.2Мпа Диапазон рабочих температур - -5~50°С Рабочая среда - Воздух Схема подключения индукционного датчика LJ12A3-4-J/EZ Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000 Ду50: № Наименование Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Седловое уплотнение EPDM 3 Нож нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Направляющая PTFE 5 Сальник углеродистая сталь WCB (аналог 25Л) 6, 13 Болт ннержавеющая сталь SS 201 (аналог 12Х15Г9НД) 7-8 Гайка/Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 9 Шток нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 10 Разъемный штифт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) или углеродистая сталь WCB (аналог 25Л) (DN150-300) 11 Защитная пластина сталь А3 (аналог Ст3) 12 Пластина опорная углеродистая сталь WCB (аналог 25Л) 14 Гайка/Болт нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 15 Пневмоцилиндр - 16 Уплотнение штока нитрил NBR Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P 4V210-08 AC220V LJ12A3-4-J/EZ 220В AFC2000 Ду50
