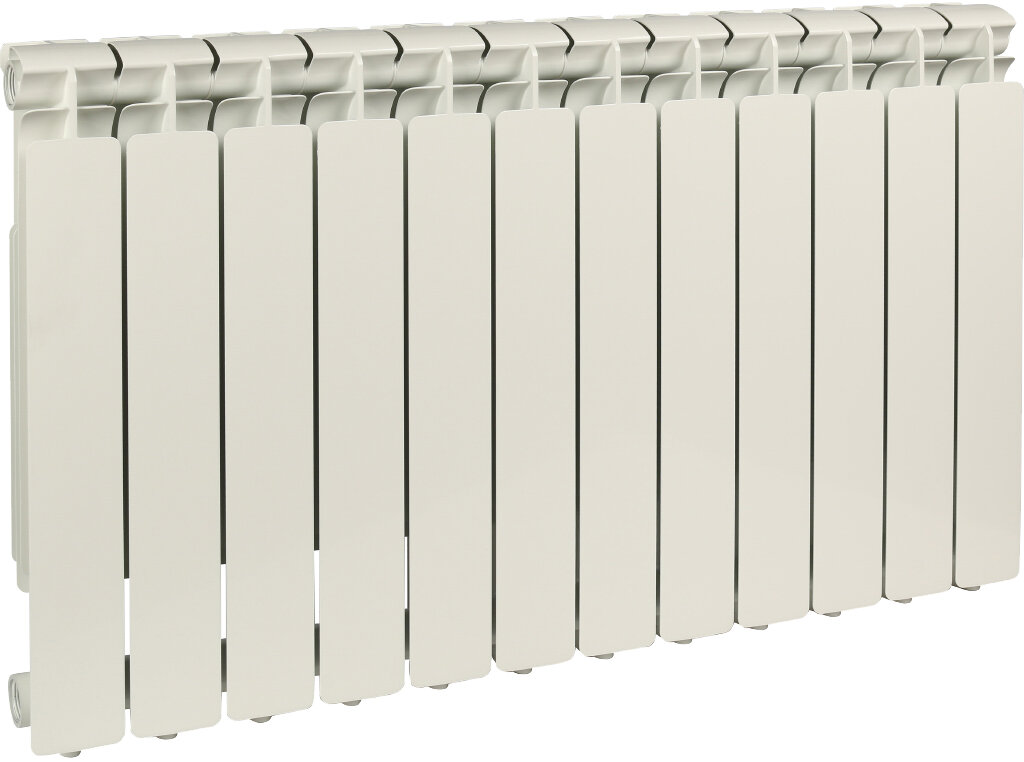

Радиатор алюминиевый Stout Bravo 500 13 секций, боковое подключение

Радиаторы STOUT Bravo собираются из отдельных секций, которые изготавливаются из качественного алюминиевого сплава методом литья под давлением. Наружная поверхность секции радиатора окрашена порошковой эмалью белого цвета (RAL 9010). Каждая секция представляет собой единый монолит из двух коллекторов и связывающего их оребрения, внутри которого проходит вертикальный канал овального сечения. Особая форма оребрения и канала обеспечивают высокие теплотехнические показатели радиатора и низкое гидравлическое сопротивление. В отверстиях коллекторов выполнена трубная резьба размером 1" (с одной стороны правая, а с другой – левая). Резьба служит для соединения секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и параметры прокладок гарантируют надежную герметичность собранного радиатора. Параметры секционного радиатора STOUT Bravo 500 боковое подключение: Межосевое расстояние - 500 мм Материал корпуса - Алюминиевый Количество секций - 13 шт. Теплоотдача радиатора - 2275 Вт Тип подключения - Боковое Водородный показатель теплоносителя, рН - 7-8.5 Диаметр присоединительных отверстий - G 1" Рабочее давление - 16 бар Испытательное давление - 16 бар Температура - 110 С° Вес - 15.21 кг Страна производитель - Россия Радиатор алюминиевый Stout Bravo 500 13 секций, боковое подключение Габаритные и установочные размеры секционного радиатора STOUT Bravo 500 боковое подключение: L - 1040 мм F - 500 мм H - 576 мм B - 80 мм I - 80 мм Эскиз размеров радиатора STOUT Bravo 500 боковое подключение : Устройство секционного радиатора STOUT Bravo 500 боковое подключение: Номер Название 1 Термостатический клапан 2 Верхний распределитель потока 3 Разделительная перегородка в нижнем коллекторе 4 Воздуховыпускной клапан (кран Маевского) 5 Переходники 6 Заглушки 7 Редукционные ниппели 8 Термостатический регулятор 9 Узел нижнего подключения Эскиз устройств радиатора STOUT Bravo 500 боковое подключение:
