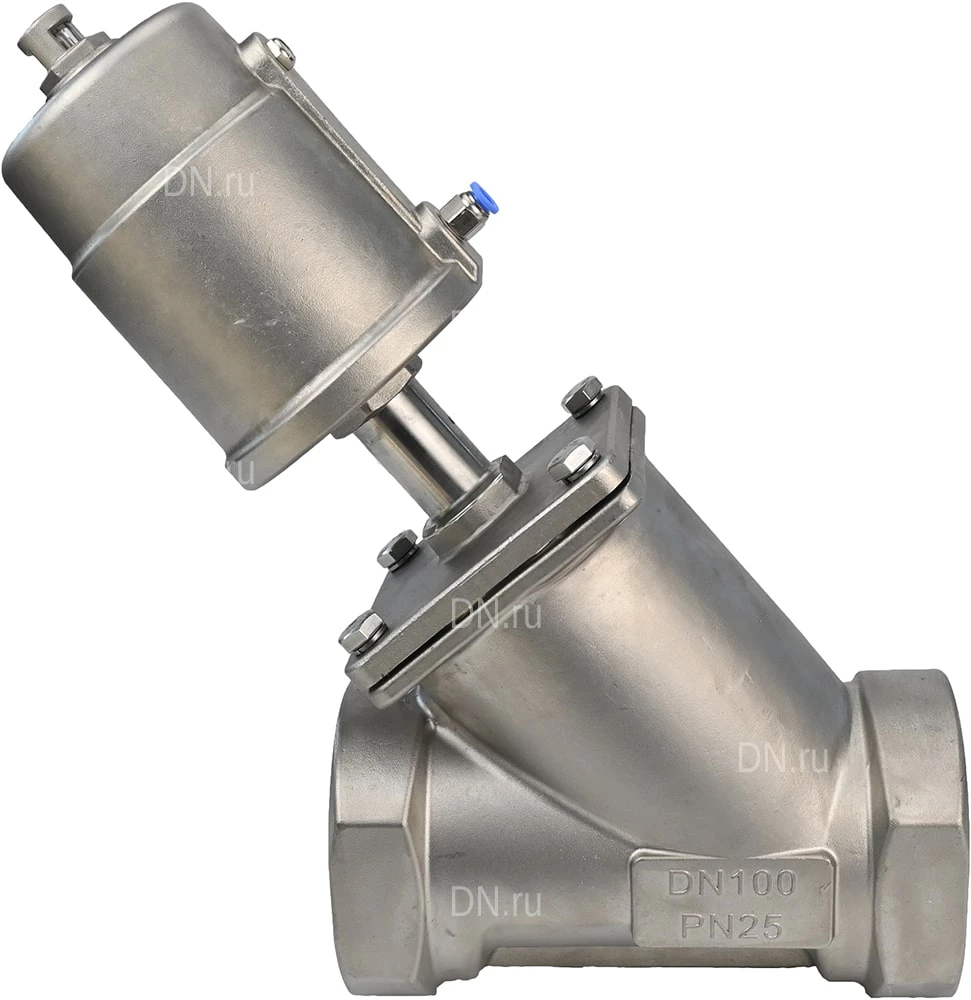

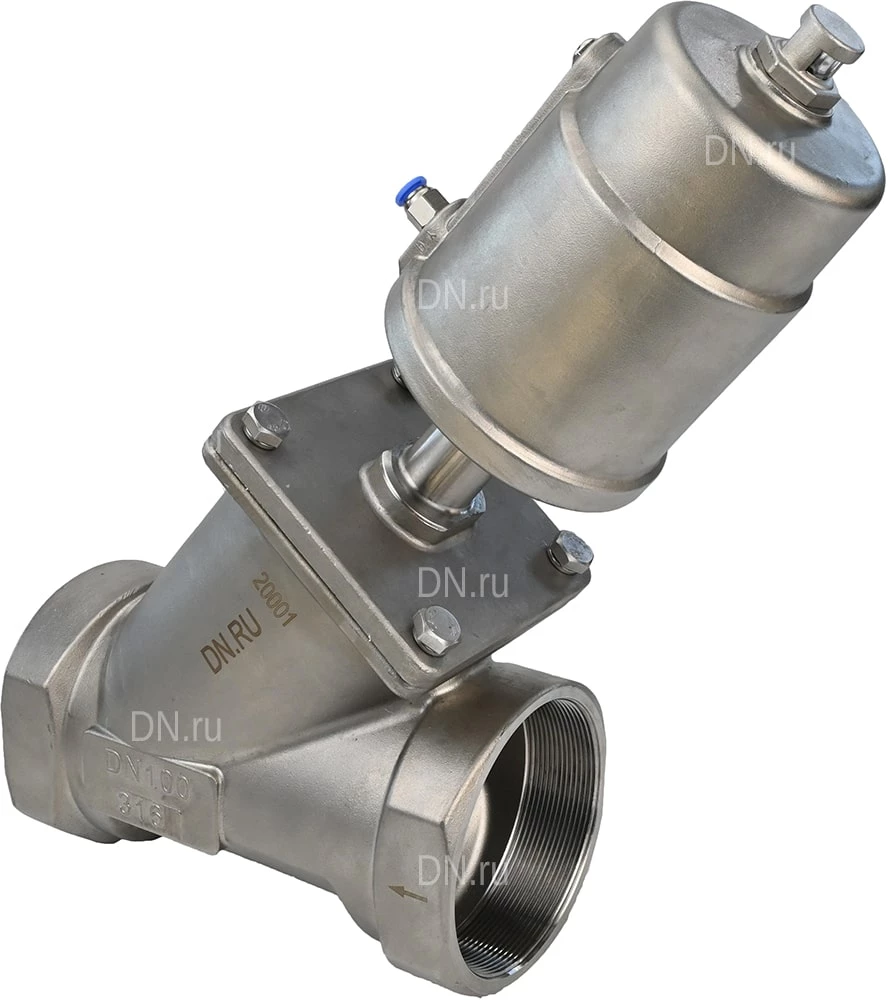

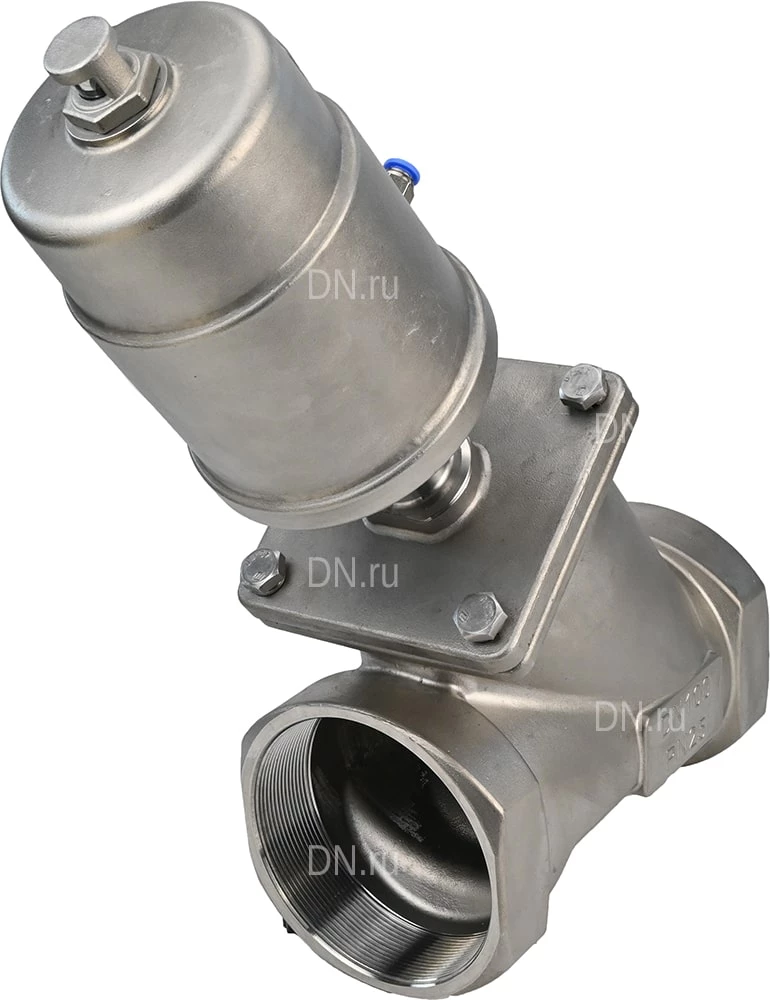

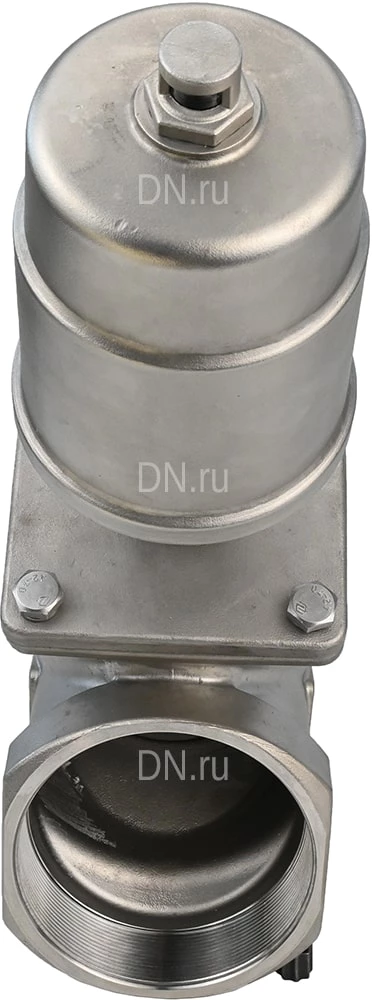

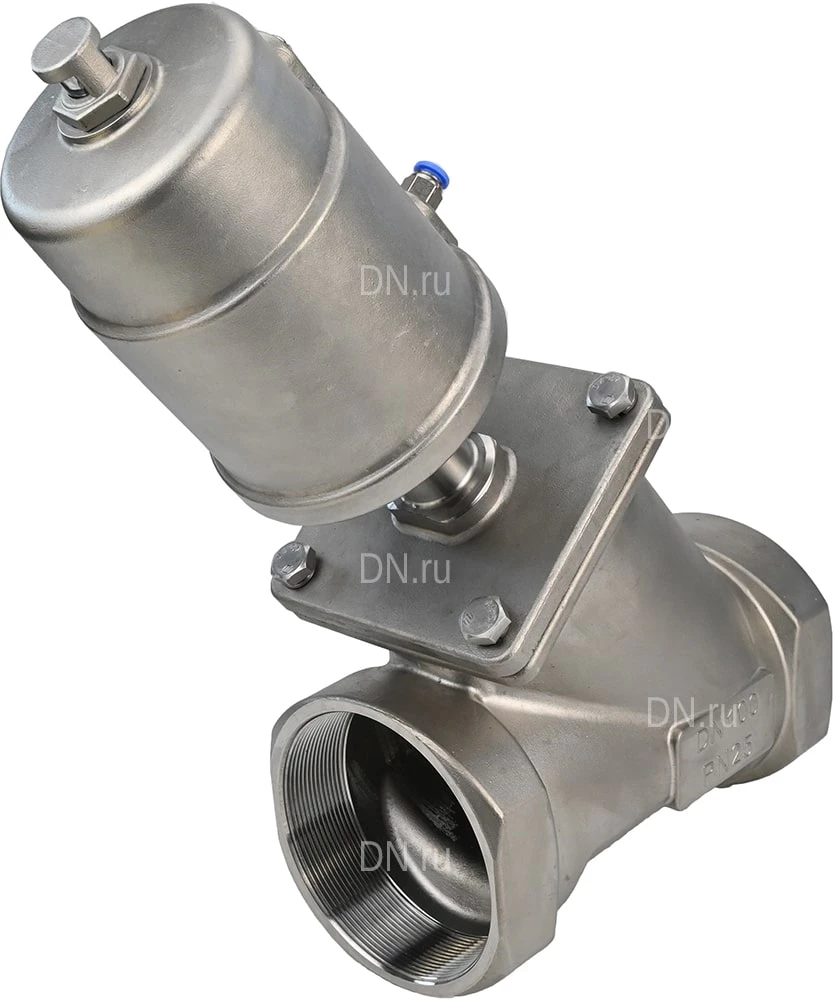

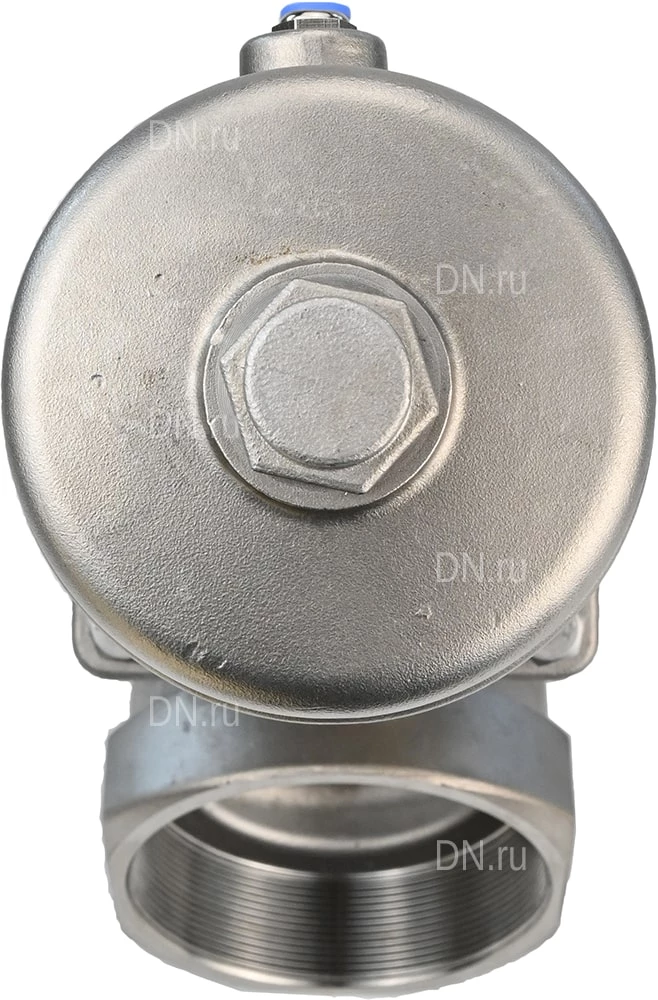

Клапан отсечной пневматический DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - нержавеющая сталь CF8
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапаны отсечные пневматические DN.ru VSP3231P-T-1PNC Ду15-100 Ру25 стальные, резьбовые, Y-образные предназначены для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Принцип работы: срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение — за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана Технические параметры клапана отсечного пневматического DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: Диаметр номинальный DN - 65 мм Давление номинальное PN - 25 бар Тип присоединения - муфтовый (резьбовой) Тип клапана - Отсечной Тип исполнения для клапанов - нормально-закрытый Рабочая среда - вода, пар, неагрессивные жидкости Температура рабочей среды - от -20°С до +180°С Температура окружающей среды - от -20°С до +60°С Тип конструкции - наклонный Тип управления - пневмопривод Диаметр в дюймах - 2 1/2″ Пропускная способность - 90 м3/ч Бренд - DN.ru Страна производитель - Россия Вес - 5.04 кг Клапан отсечной пневматический DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбовой, Y-образный, корпус привода - нержавеющая сталь CF8 Габариты и размеры клапана отсечного пневматического DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: L - 185 мм T - 30 мм A - 285 мм H - 250 мм ØE - 96 мм D - R 2 1/2″ G - R 1/8″ R - G 1/4″ Эскиз габаритов и размеров клапана отсечного пневматического DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного Таблица деталей и материалов клапана отсечного пневматического DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного: № п/п Наименование детали Материал 1 Корпус привода нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 2 Воздушный порт 2, сообщающийся с атмосферой - 3 Шток индикатора положения полиамид PA66 4 Верхняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Воздушный порт 1 для подачи воздуха - 6 Нижняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шток клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Крышка клапана нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 9 Уплотнение штока PTFE 10 Диск клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Шайба уплотнения диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 12 Гайка диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 13 Индикатор положения нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 14 Пружина сталь 60Si2MnA (аналог 60С2А) 15 Гайка поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Верхнее уплотнительное кольцо FPM 17 Поршень полиамид PA66 18 Уплотнение поршня FPM 19 Нижнее уплотнительное кольцо FPM 20 Пружина сталь 60Si2MnA (аналог 60С2А) 21 Уплотнение штока PTFE 22 Уплотнение штока FPM 23 Уплотнительная прокладка корпуса клапана PTFE 24 Уплотнение диска клапана PTFE 25 Корпуса клапана нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) 26 Резьба клапана - Эскиз деталей и материалов клапана отсечного пневматического DN.ru VSP3231P-T-1PNC Ду65 Ру25, корпус - нержавеющая сталь SS316, резьбового, Y-образного
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
