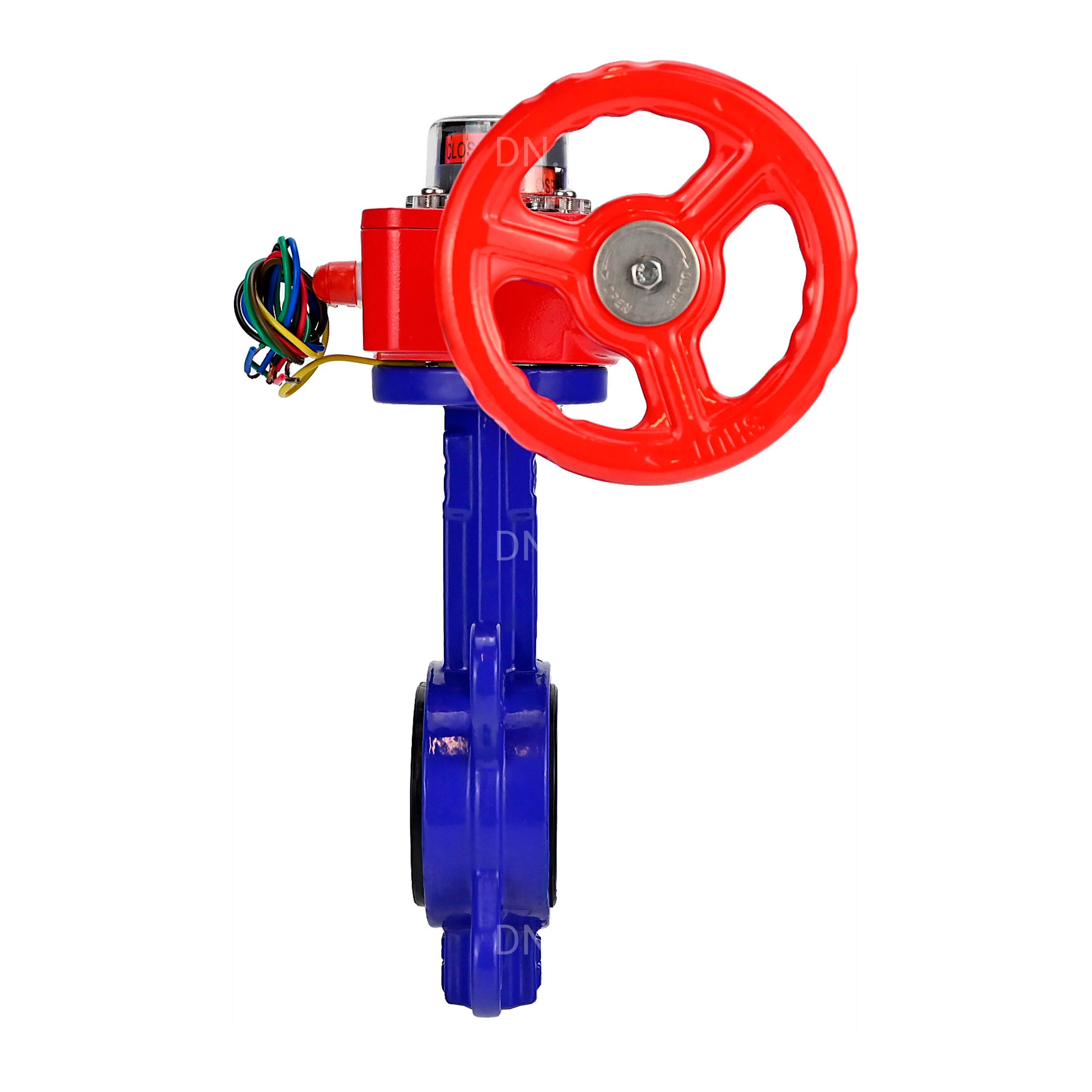

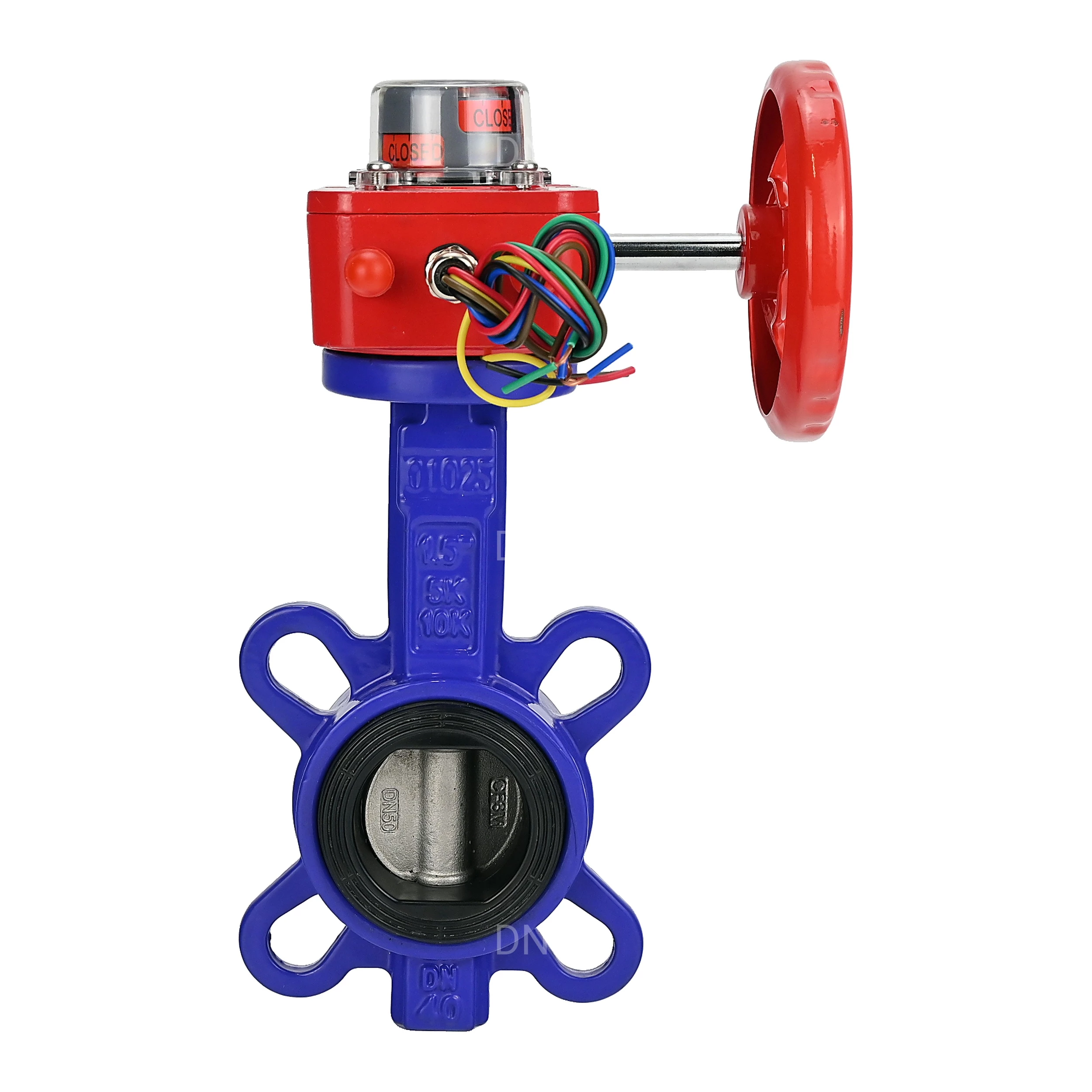

Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке.Редуктор DN.ru HGBF позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Технические характеристики затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: Тип затвора - поворотный дисковый Модель арматуры - WBV1632E-2W-Fb-H Диаметр - 80 мм Давление номинальное - 16 бар Среда - вода, пар, агрессивная среда, абразивная среда Температура рабочей среды - от -20 до +110°C Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность Цвет затвора - Синий Тип присоединения - межфланцевый Управление - редуктор Класс герметичности - A Крутящий момент - 23 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 9х9 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 3.1 кг Общий вес - 4.4 кг Затвор дисковый поворотный для абразивных сред DN.ru WBV1632E-2W-Fb-H Ду80 Ру16, корпус - чугун QT450, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи Габаритные и установочные размеры затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: L - 46 мм H - 164 мм H1 - 92 мм D2 - 121 мм D1 - 160 мм n-d - 8-20 мм Эскиз габаритов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM Материалы деталей затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM: № Наименование детали Материал 1 Корпус чугун QT450 2 Диск нержавеющая сталь 316L 3 Седловое уплотнение EPDM + износостойкий материал (siliclone+graphite) 4 Шток сталь 2Cr13 Эскиз материалов затвора дискового поворотного для абразивных сред DN.ru WBV1632E-2W-Fb Ду80 Ру16, корпус - чугун QT450, диск - нерж.сталь 316L, EPDM Технические характеристики редуктора DN.ru HGBF RQN1-180Z: Степень защиты корпуса - IP67 Температура окружающей среды - от-30 до +120 °C Вес ручного дублера - 1.3 кг редуктор DN.ru HGBF RQN1-180Z Габаритные и установочные размеры редуктора DN.ru HGBF RQN1-180Z: H - 73 мм B - 127 мм A - 165 мм C - 84 мм E - 12 мм F - 47 мм D - 66 мм d1 - 35 мм D2 - 81 мм D3 - 50/70 мм Эскиз габаритов редуктора DN.ru HGBF RQN1-180Z Конструкция редуктора DN.ru HGBF RQN1-180Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Концевой выключатель - 18 Уплотнительное кольцо NBR Эскиз редуктора DN.ru HGBF RQN1-180Z
