Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 фланцевый с ISO-фланцем, корпус - нержавеющая сталь 316, полнопроходной, уплотнение - PTFE, с электроприводом четвертьоборотным DN.ru QTSA-N-007EM-O0-220VAC с пружинным возвратом

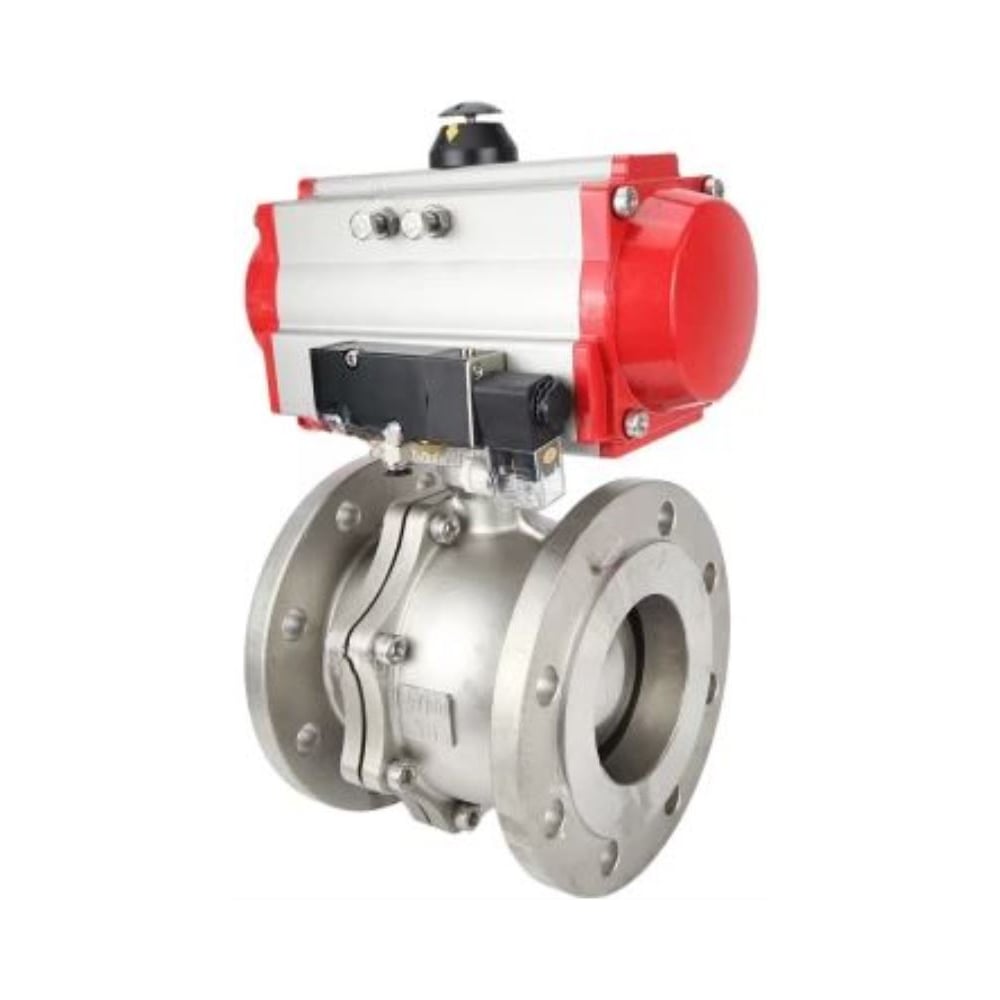

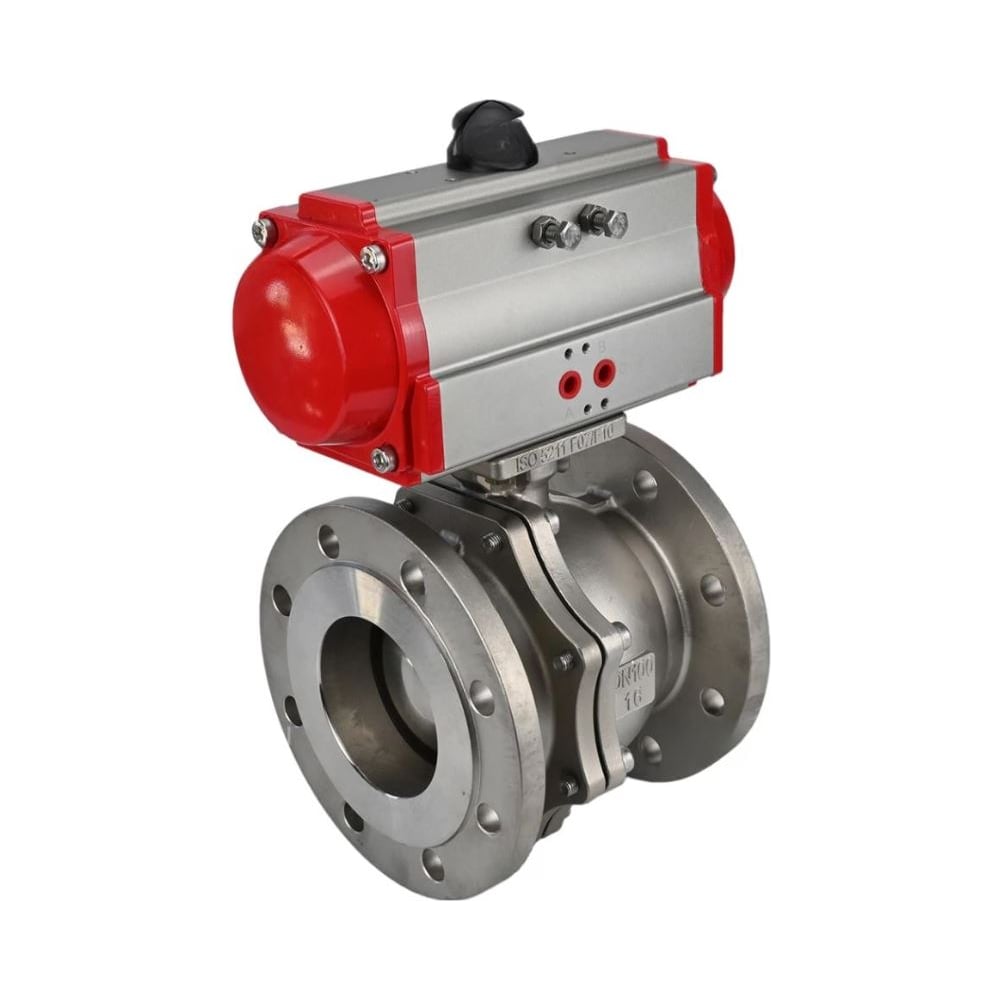

Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(3pc)-FP-F-ISO-H Ру25/40 возможна в системы, транспортирующие жидкие и газообразные среды (вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды), неагрессивные к материалам крана. Электроприводы четвертьоборотные DN.ru QTSA-N-007EM-O0-220VAC предназначены для дистанционного и местного управления вращением запорного органа на 90° таких типов как кран шаровой и т.п. Они широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 c электроприводом DN.ru QTSA-N-007EM-O0-220VAC: Давление номинальное PN - 40 бар Диаметр номинальный DN - 65 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 18 мм Среда - вода, пар, нефтепродукты, жидкая среда, нейтральные среды, газообразные среды Тип управления - С электроприводом Применение - водоснабжение, теплоснабжение, Пневматические системы Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 150°С Присоединение - фланцевое Датчик обратной связи - нет Управление - электропривод 220В Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 17х17 мм Серия - BV3232P(3pc)-FP-F-ISO-H Ру25/40 Страна производитель - Россия Срок службы - 10 лет Вес - 32 кг Кран шаровой DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QTSA-N-007EM-O0-220VAC Ду65 Ру40 Габариты и размеры крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QTSA-N-007EM-O0-220VAC Ду65 Ру40: Dn - 65 мм L - 290 мм D - 185 мм F - 380 мм L1 - 266 мм Эскиз крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 QTSA-N-007EM-O0-220VAC Ду65 Ру40 Таблица деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40: № п/п Наименование детали Количество, шт Материал 1 Фланцевая часть 2 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Шпилька 4/6/8 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Гайка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Прокладка 8/12/16 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Уплотнение 2 PTFE 6 Шар 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Корпус 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Упорная подушка 1 PTFE 9 Шток 1 нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 10 Набивка 3 PTFE 11 Кольцо упорное 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Винт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Подвижная крышка 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Болт позиционирующий 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Гайка шестигранная 1 нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Рукоятка 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) + ПВХ 17 Блокировочный стопор 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) Эскиз деталей и материалов крана шарового DN.ru BV3232P(3pc)-FP-F-ISO-H Ду65 Ру40 DN.ru BV3232P(3pc)-FP-F-ISO-H Ру25/40 Ду65 Ру40 Технические параметры электропривода DN.ru QTSA-N-007EM-O0-220VAC: Тип электропривода - Четвертьоборотный Крутящий момент привода - 70 Нм Возможность установки режима работы арматура+привод - нормально-закрытый/нормально-открытый Длина электропривода - 266 мм Ширина электропривода - 199 мм Высота электропривода - 380 мм Тип ISO-фланца привода - F07, F10 Размер штока - 17х17 мм Вес привода - 18 кг Схема подключения электропривода DN.ru QTSA-N-007EM-O0-220VAC Таблица деталей и материалов электропривода DN.ru QTSA-N-007EM-O0-220VAC: № п/п Наименование Материал 1 Верхняя крышка алюминиевый слав ADC12 2 Корпус алюминиевый слав AL104 3 Боковая крышка алюминиевый слав ADC12 4 Кабельный ввод нейлон 5 Возвратные пружины пружинная сталь 6 Поршень алюминиевый слав ADC12 7 Разделительный блок углеродистая сталь 45 8 Механизм привода легированная сталь 40Cr 9 Смотровое окно закаленное стекло 10 Кабельный ввод огнестойкий нейлон 11 Обогреватель керамика 12 Электродвигатель интегрированный набор 13 Регулировочный кулачок алюминиевый слав ADC12 14 Концевые микропереключатели интегрированная сборка 15 Монтажная пластина углеродистая сталь Q235 16 Выходной вал углеродистая сталь 45 17 Подшипник нержавеющая сталь 18 Индикатор положения нейлон 19 Конденсатор композитный материал 20 Колодка интегрированный набор Эскиз деталей и материалов электропривода DN.ru QTSA-N-007EM-O0-220VAC
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
