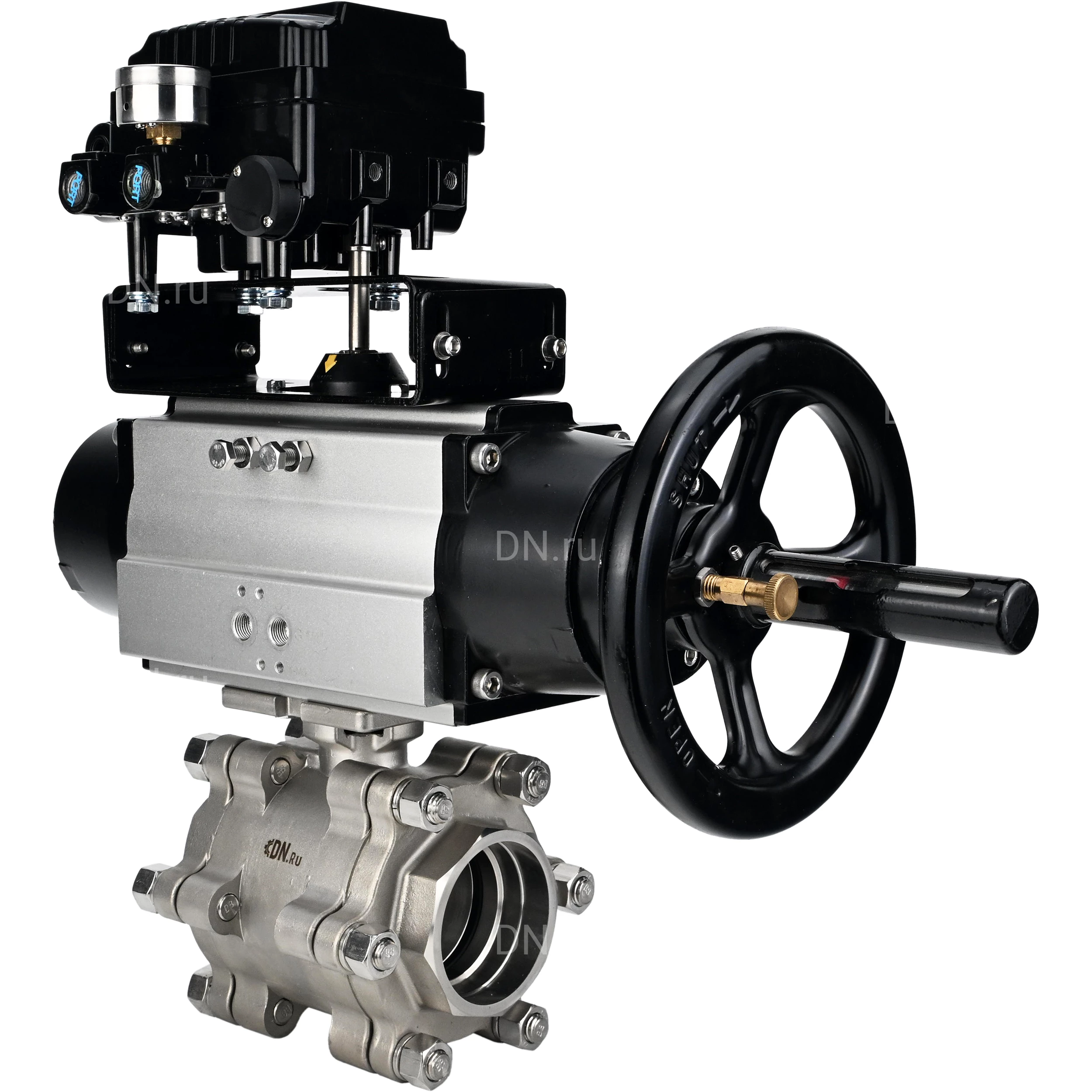

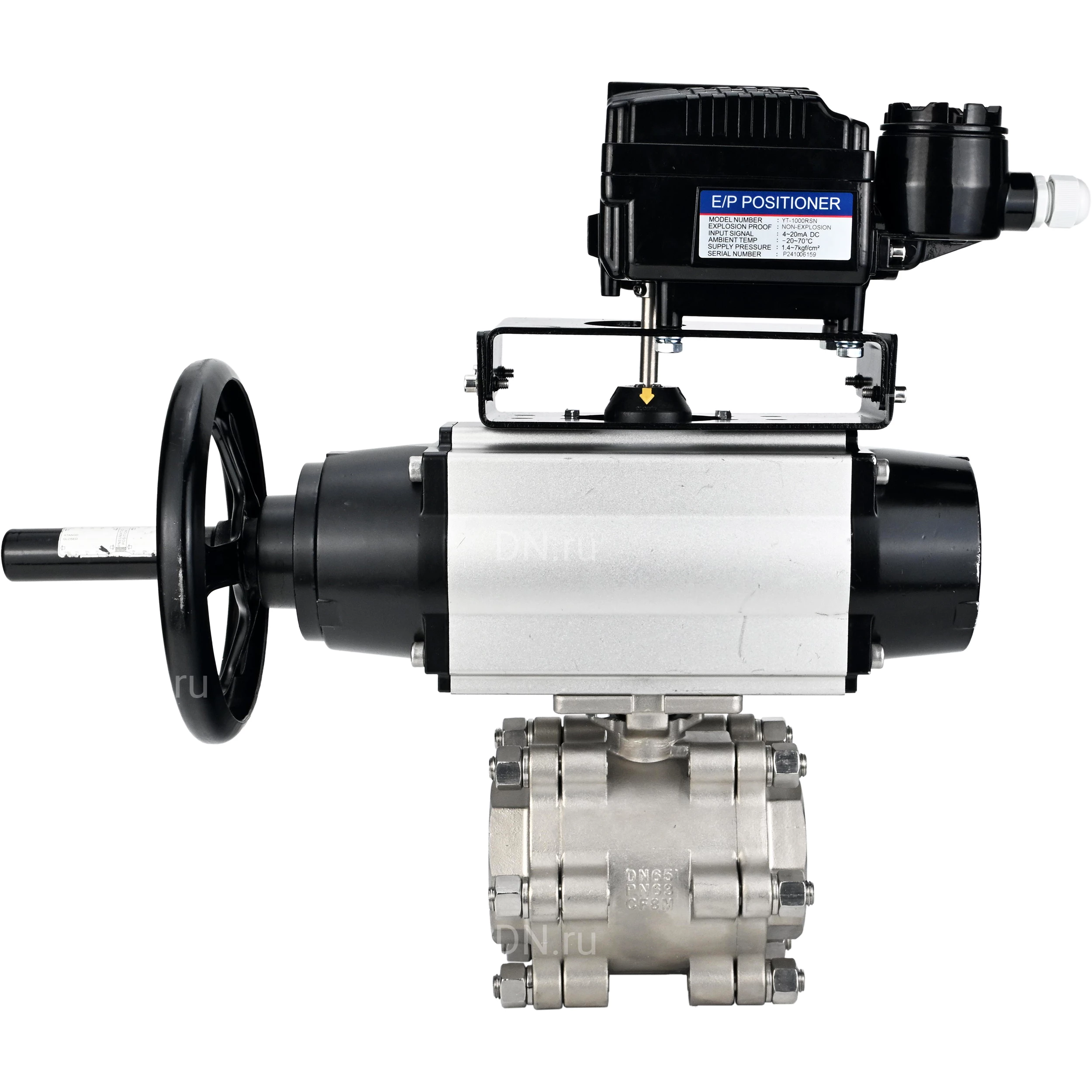

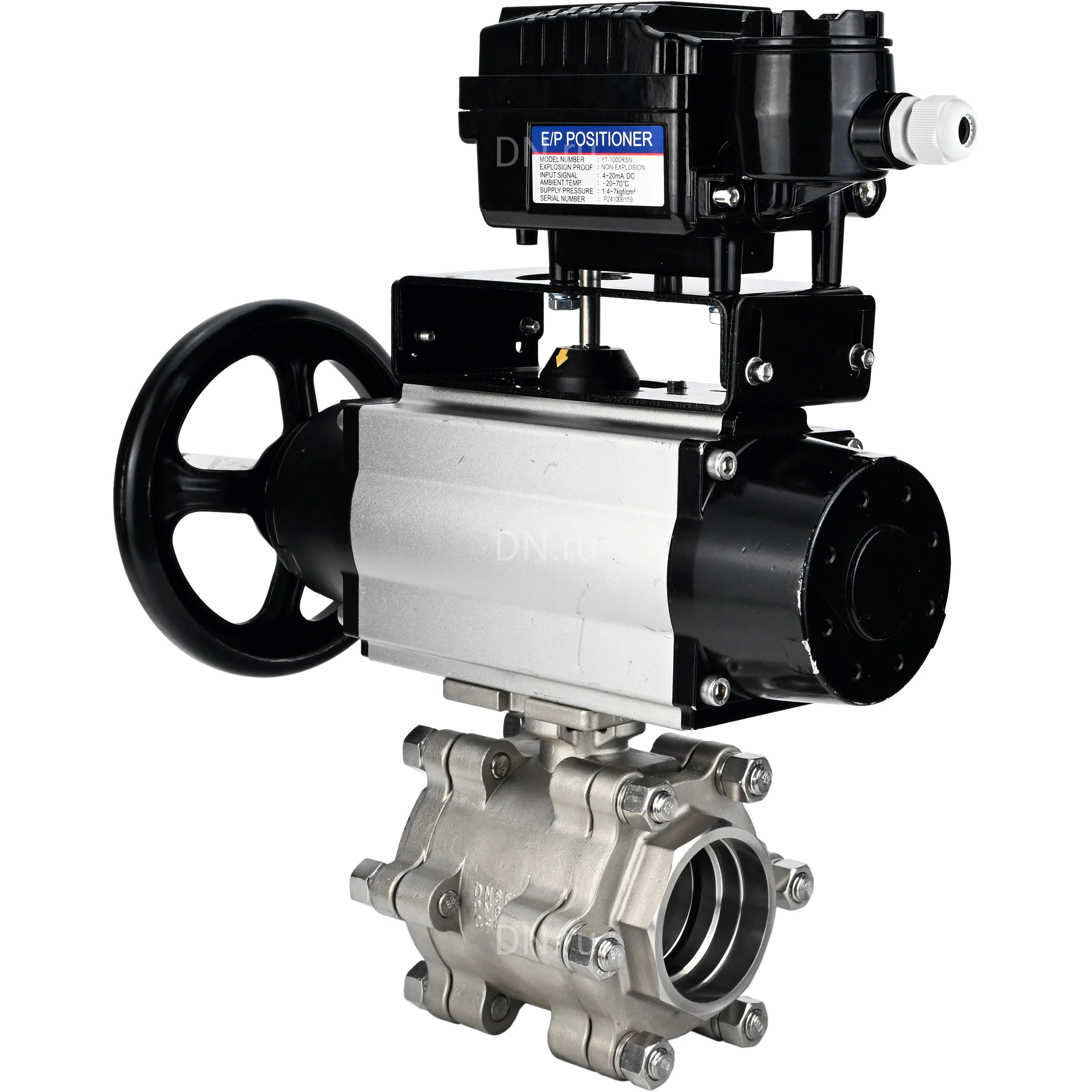

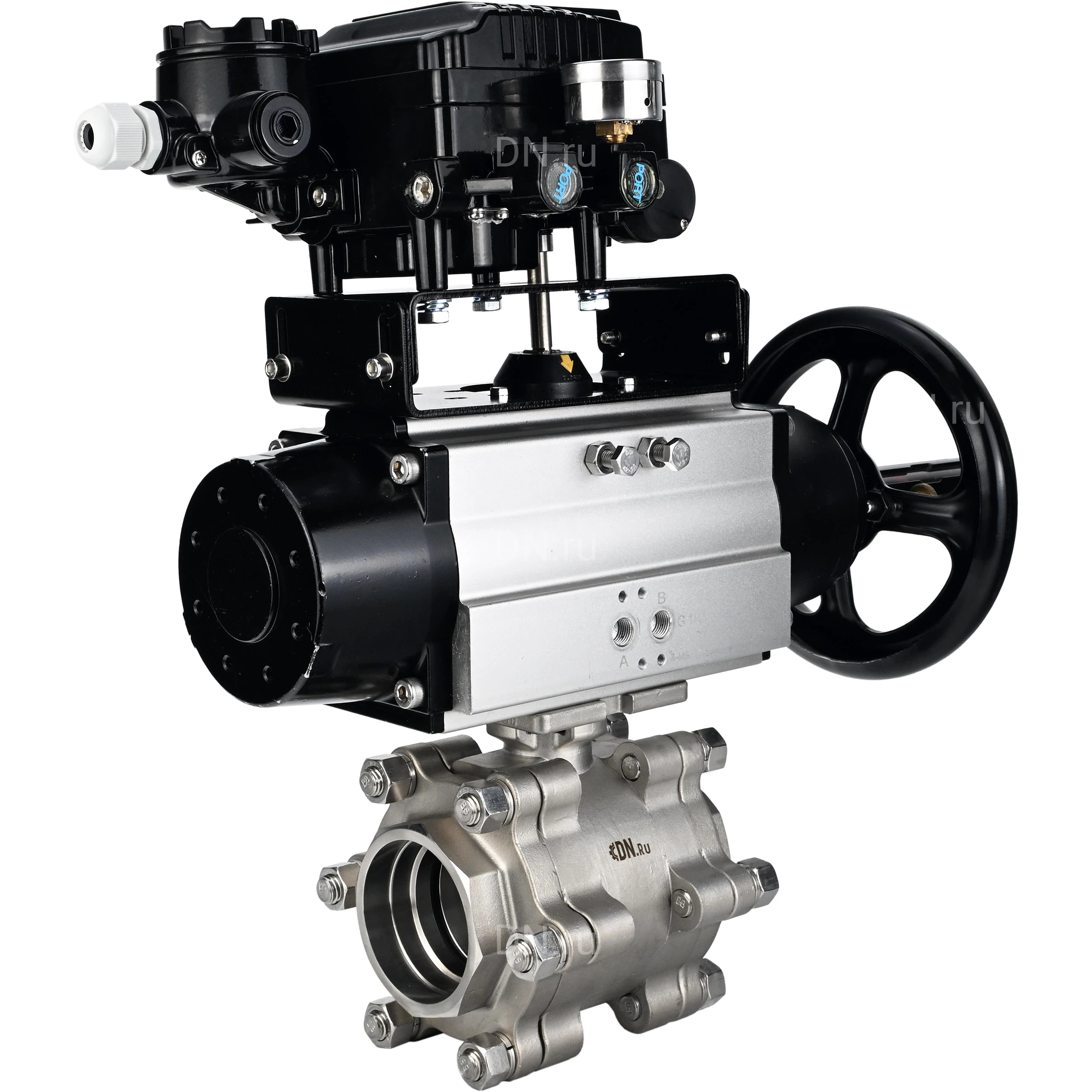

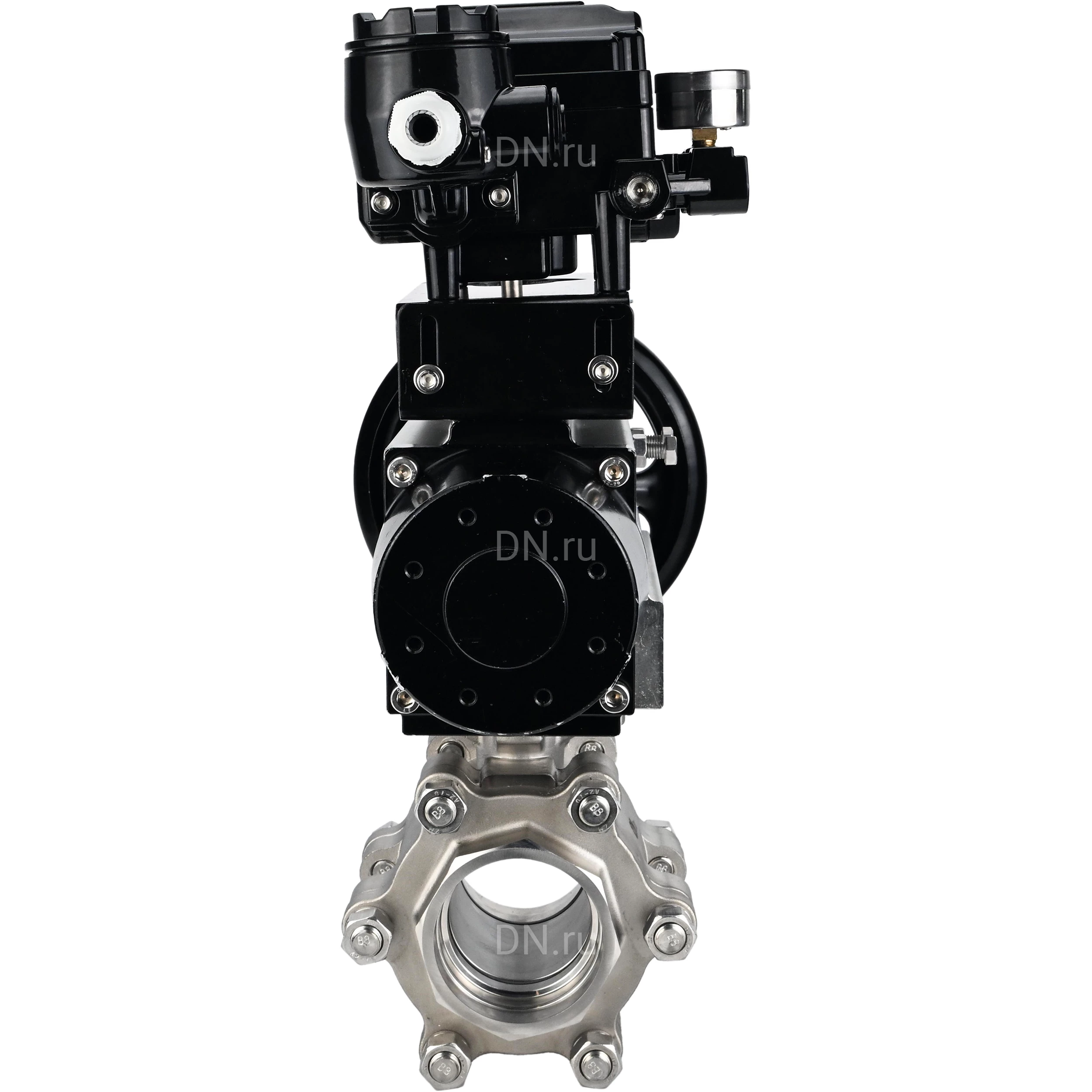

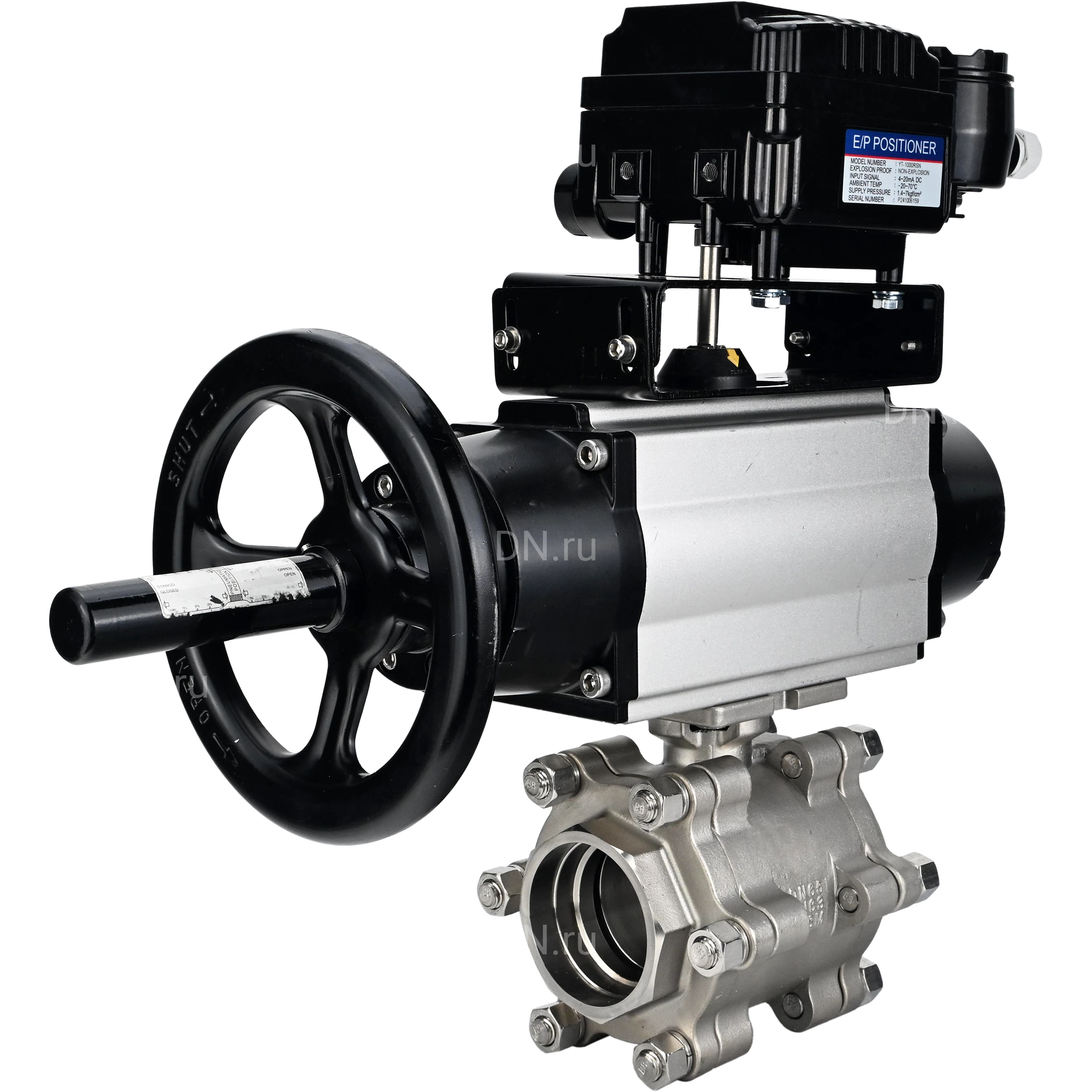

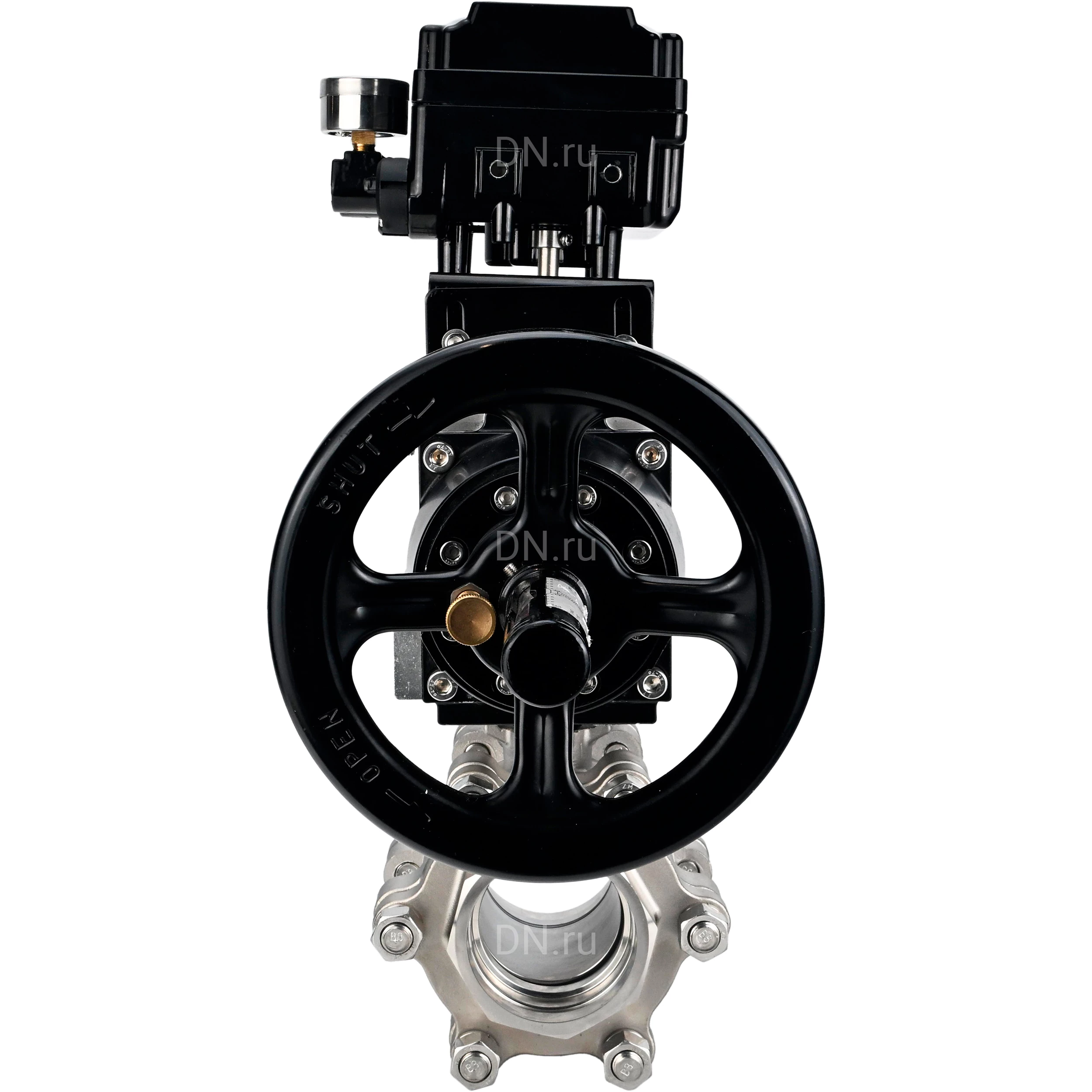

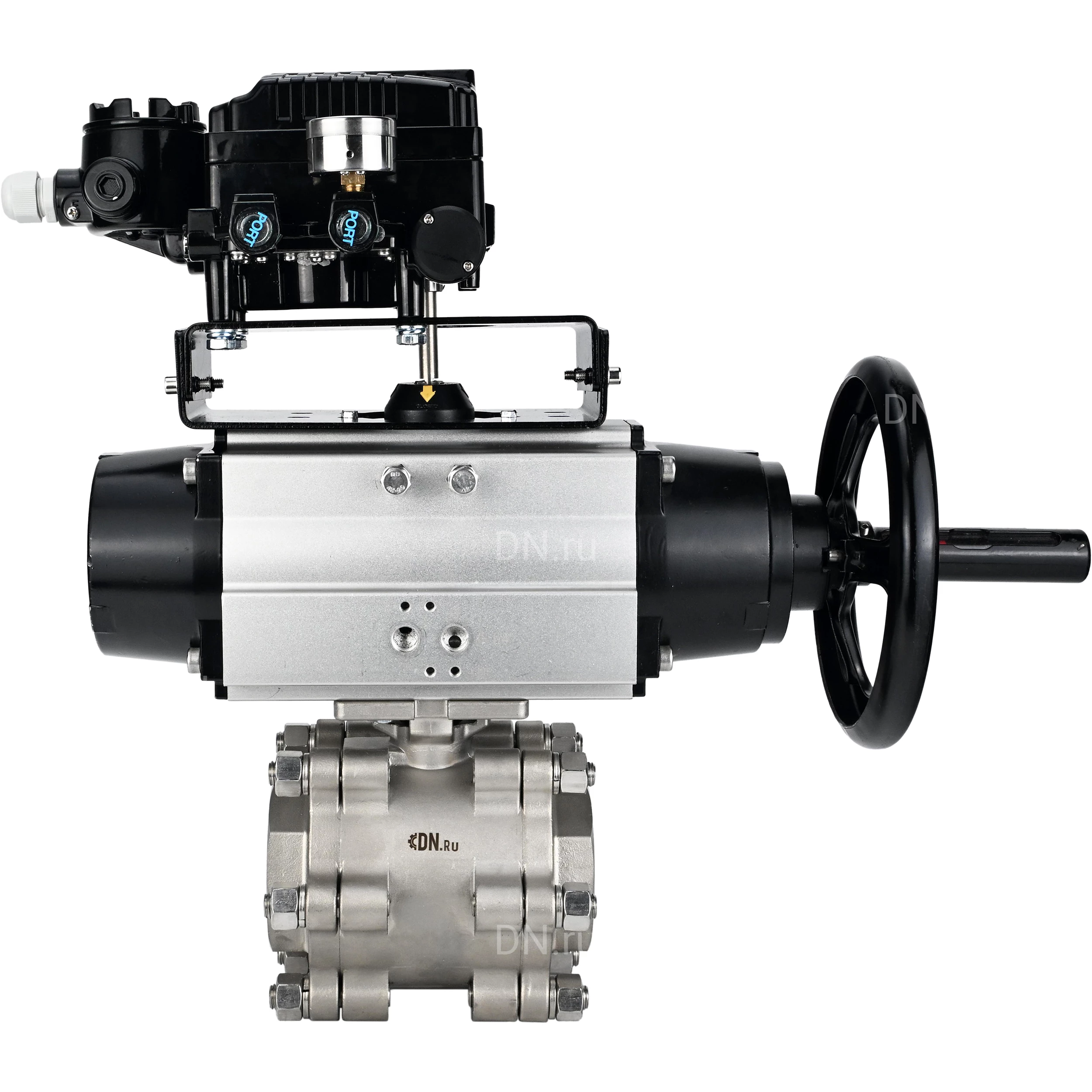

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105-1, электропневматическим поворотным позиционером YT-1000RSN без обратной связи

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмопривод поворотный DN.ru PA-DA-105-1 предназначен для автоматизации процесса управления промышленной арматурой.Электропневматический поворотный позиционер используется для управления пневматическими приводами поворотного типа с помощью электрического контроллера или системы управления с аналоговым выходным сигналом постоянного тока диапазоном от 4 до 20 мА. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: Диаметр номинальный - 100 мм Давление номинальное - 63 бар Класс герметичности - "A" Тип уплотнения - PTFE / Фторопласт / Тефлон Серия - BV3232P(3pc)-FP-SW-ISO-H Крутящий момент - 165 Нм Тип ISO-фланца - F07, F10 Размер вала (квадрат) - 22х22 мм Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Конструкция крана - Разборный 3-х составной Тип управления - пневмопривод двойного действия Температура рабочей среды - от -29 до +204 °C Среда - вода, пар, нефтепродукты, нейтральные среды Область применения - водоснабжение, теплоснабжение, пароснабжение Страна производитель - Россия Срок службы - 10 лет Вес крана - 16.4 кг Видео крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: L - 240 мм Ød - 100 мм ØK - 115.4 мм S - 19 мм Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное седло PTFE 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Упорная шайба PTFE 8 Кольцеобразное уплотнение FKM 9 Набивка PTFE 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду100 Ру63 полнопроходного, под приварку Технические характеристики пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Рабочее давление пневмопривода - 6 бар Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов пневмопривода DN.ru PA-DA-105-1 Конструкция пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз пневмопривода DN.ru PA-DA-105-1 Технические характеристики электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: Входной сигнал управления - 4-20 мА Внутреннее сопротивление - 250 ± 15 Ом Входное давление - 1.4-7 бар Угол хода рычага - 0-90° Резьба подключения сжатого воздуха - 1/4" Резьба подключения манометра - 1/8" Кабельный ввод - G1/2" Тип защиты - IP66 Рабочая температура - от -20°C до +70°C Допустимая влажность окружающей среды - 10-90RH Линейность - ±1% Гистерезис - ±1% Чувствительность - ±0.2% F.S Повторяемость - ±0.5% Расход сжатого воздуха - 3 л/мин (при давлении 1.4 бар) Расход воздуха на выходе - 80 л/мин (при давлении 1.4 бар) Материал корпуса - алюминиевое литье Вес - 2.8 кг Электропневматический поворотный позиционер DN.ru YT-1000RSN без обратной связи Габаритные и установочные размеры электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи: A - 224.3 мм B - 165.5 мм C - 117.5 мм D - 132.3 мм E - 6 мм F - 122 мм G - 45 мм H - 45 мм I - 23 мм J - 27 мм K - 32.5 мм L - 35.5 мм M - 91.8 мм N - 37.2 мм O - 43.5 мм P - 26.5 мм Q - 33 мм R - 80.25 мм S - 62.5 мм T - 8 мм Эскиз габаритов электропневматического поворотного позиционера DN.ru YT-1000RSN без обратной связи
