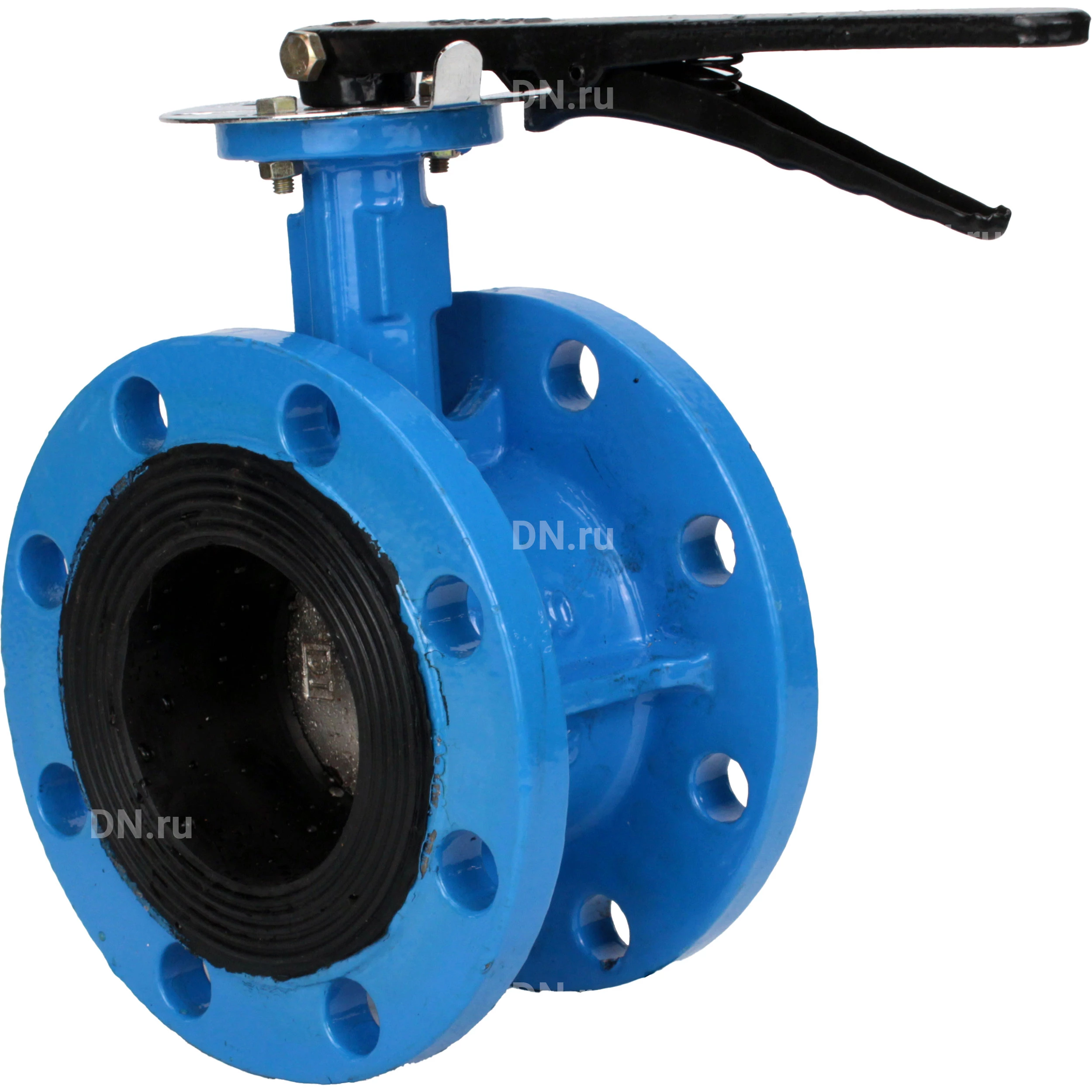

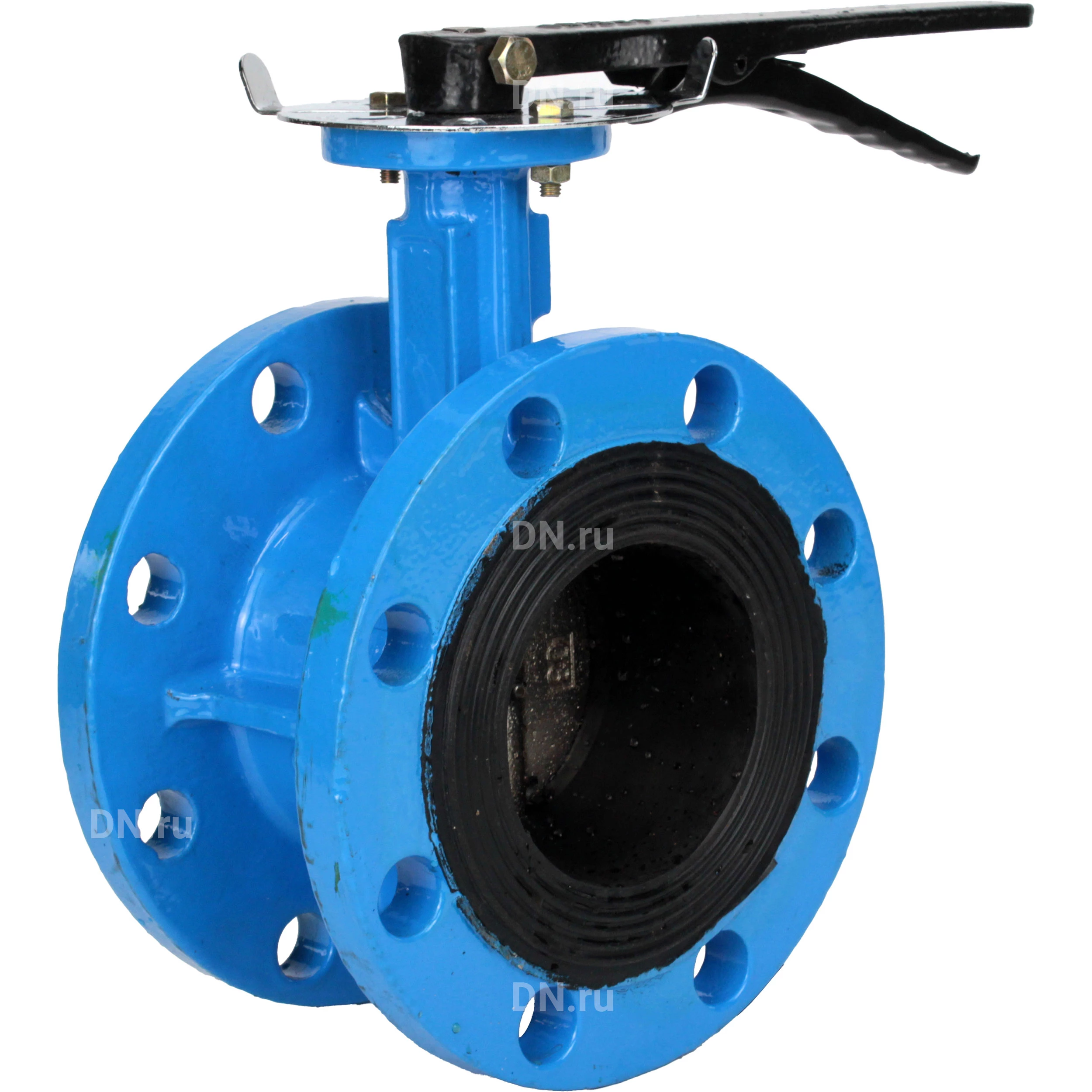

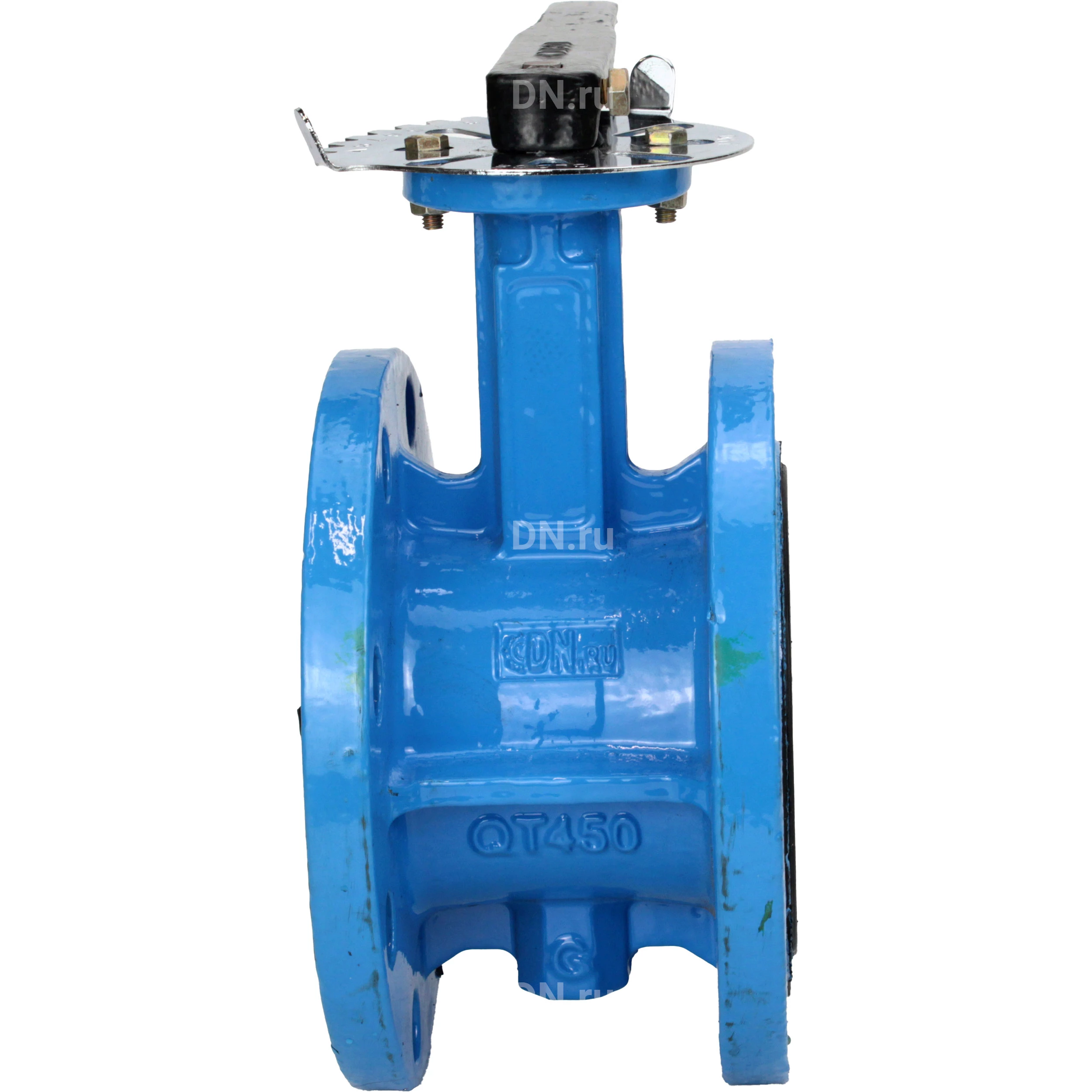

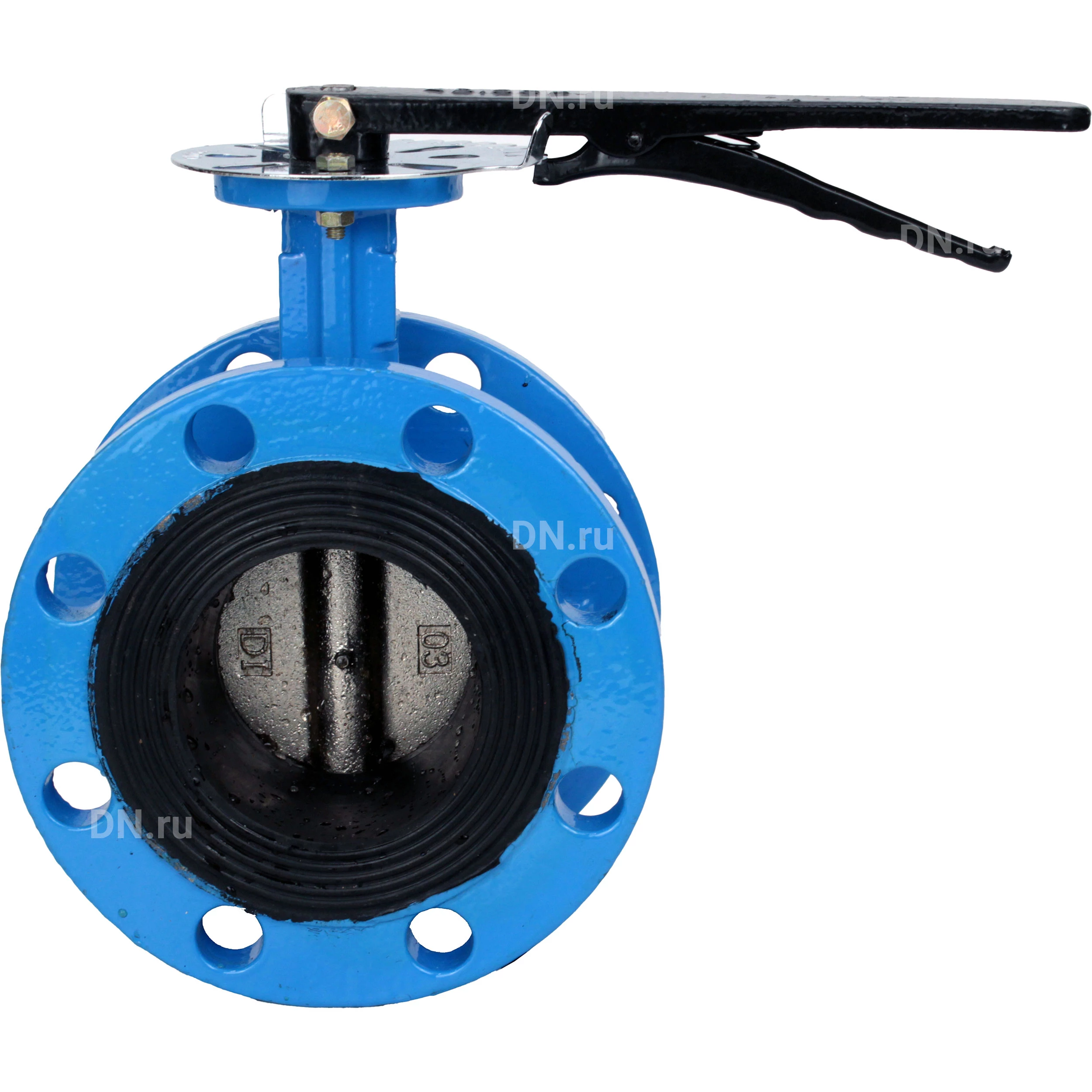

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9

Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Технические параметры Затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16: Диаметр номинальный Ду - 50 мм Давление номинальное Ру - 16 бар Управление - рукоятка Тип присоединения - Фланцевый Температура рабочей среды - от -25℃ до 130℃ Наличие блока концевых выключателей - нет Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал диска - Нержавеющая сталь AISI/SS 304/08Х18Н10 Тип уплотнения - EPDM Крутящий момент на валу арматуры - 100 Нм Тип ISO-фланца арматуры - F05 Среда - вода, воздух, нейтральные среды Применение - водоснабжение, промышленность, Системы отопления Размер штока - 9х9 мм Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 4.8 кг Затвор дисковый поворотный DN.ru WBV1331E-2W-F-H Ду50 Ру16 фланцевый, корпус - чугун GGG40, диск - нержавеющая сталь 304, уплотнение - EPDM, с рукояткой, с ISO-фланцем F05, квадрат штока 9х9 Габаритные и установочные размеры Затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16: Ду - 50 D - 165 мм L - 108 мм L1 - 230 мм D1 - 125 мм D2 - 99 мм n-d : 4-18 шт-мм Эскиз размеров затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16 Детали и материалы затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16: № Наименование детали Материал 1 Корпус чугун GGG40 2 Диск нержавеющая сталь 304 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь SS 420 5 Рукоятка чугун GGG40 Эскиз материалов деталей затвора дискового поворотного DN.ru WBV1331E-2W-F-H Ду50 Ру16
