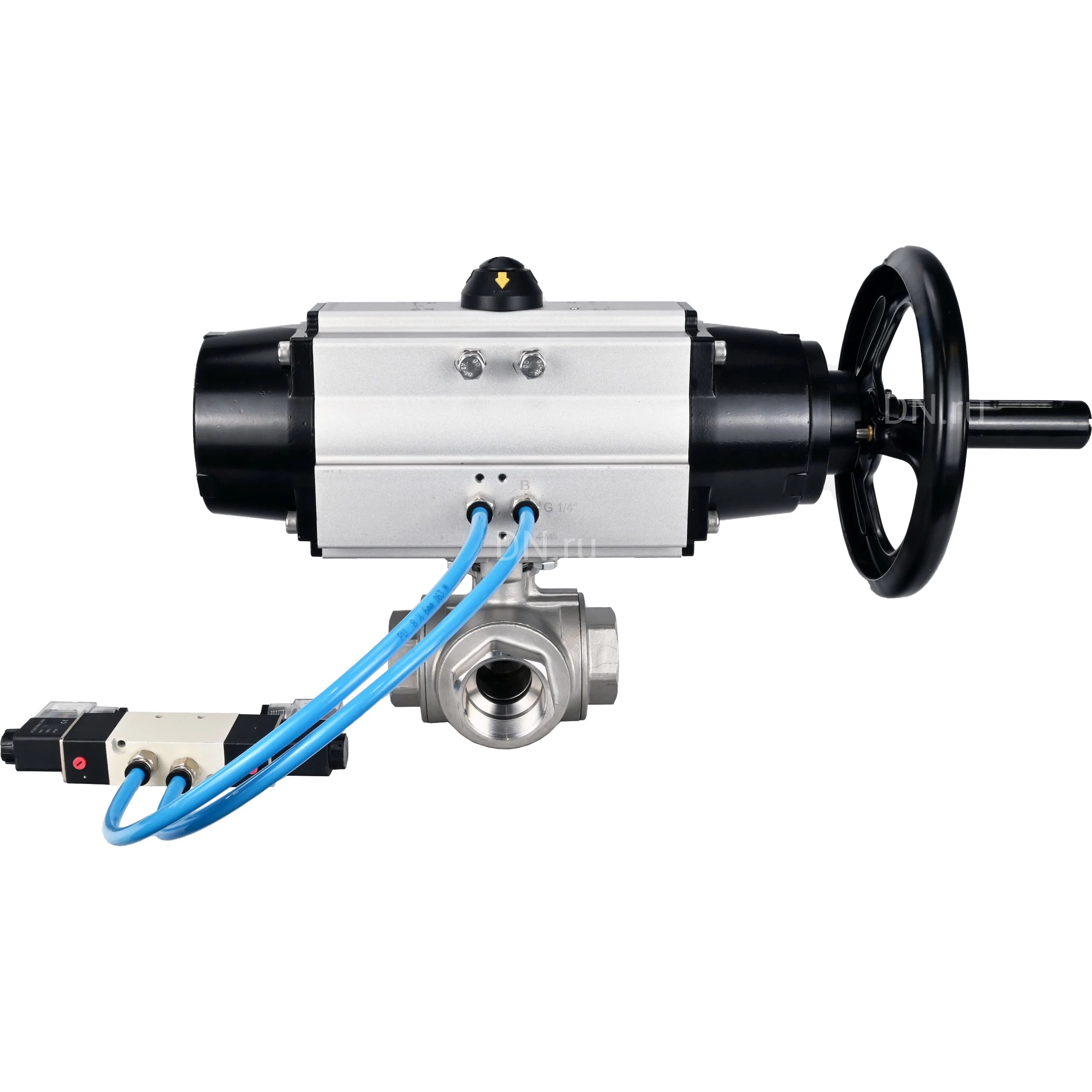

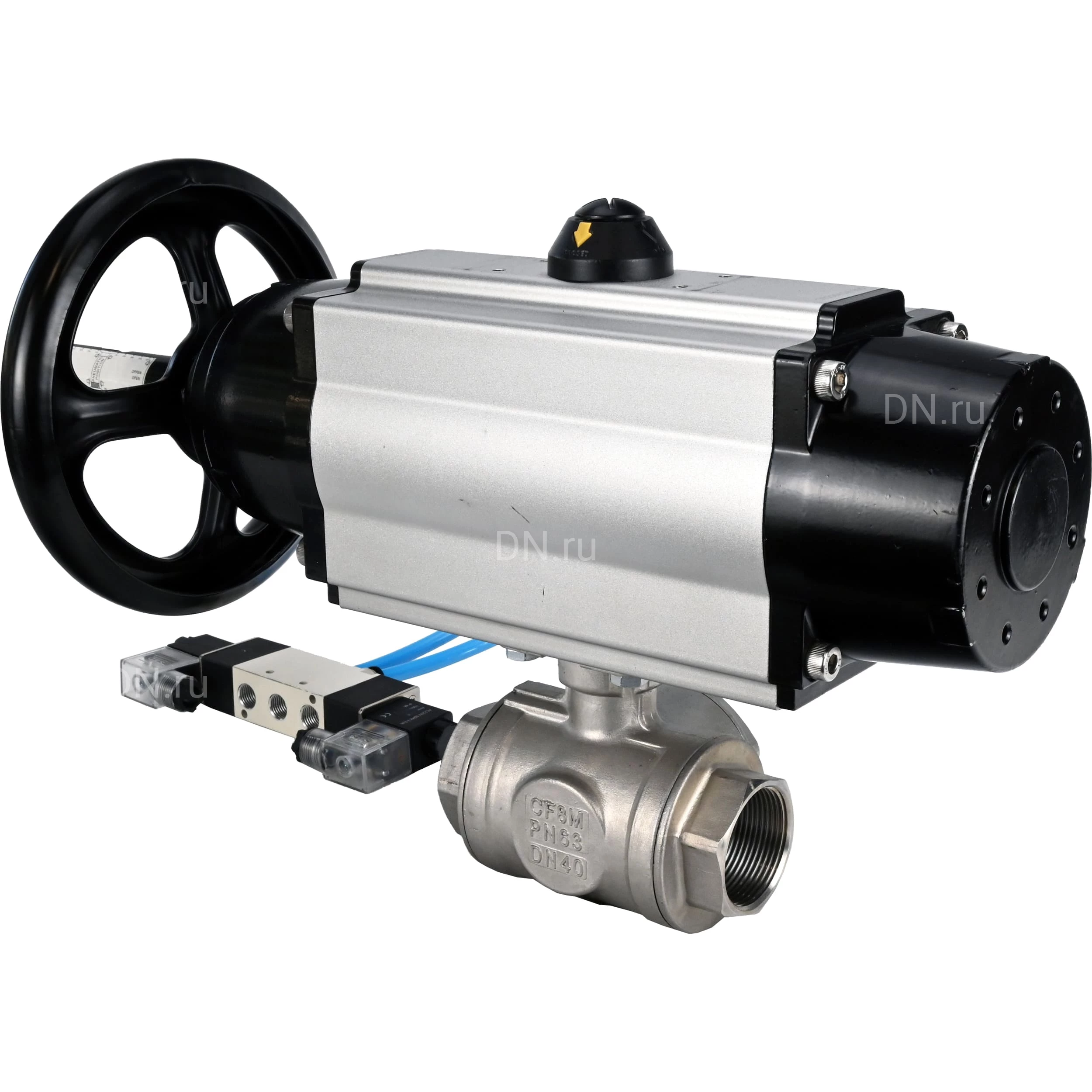

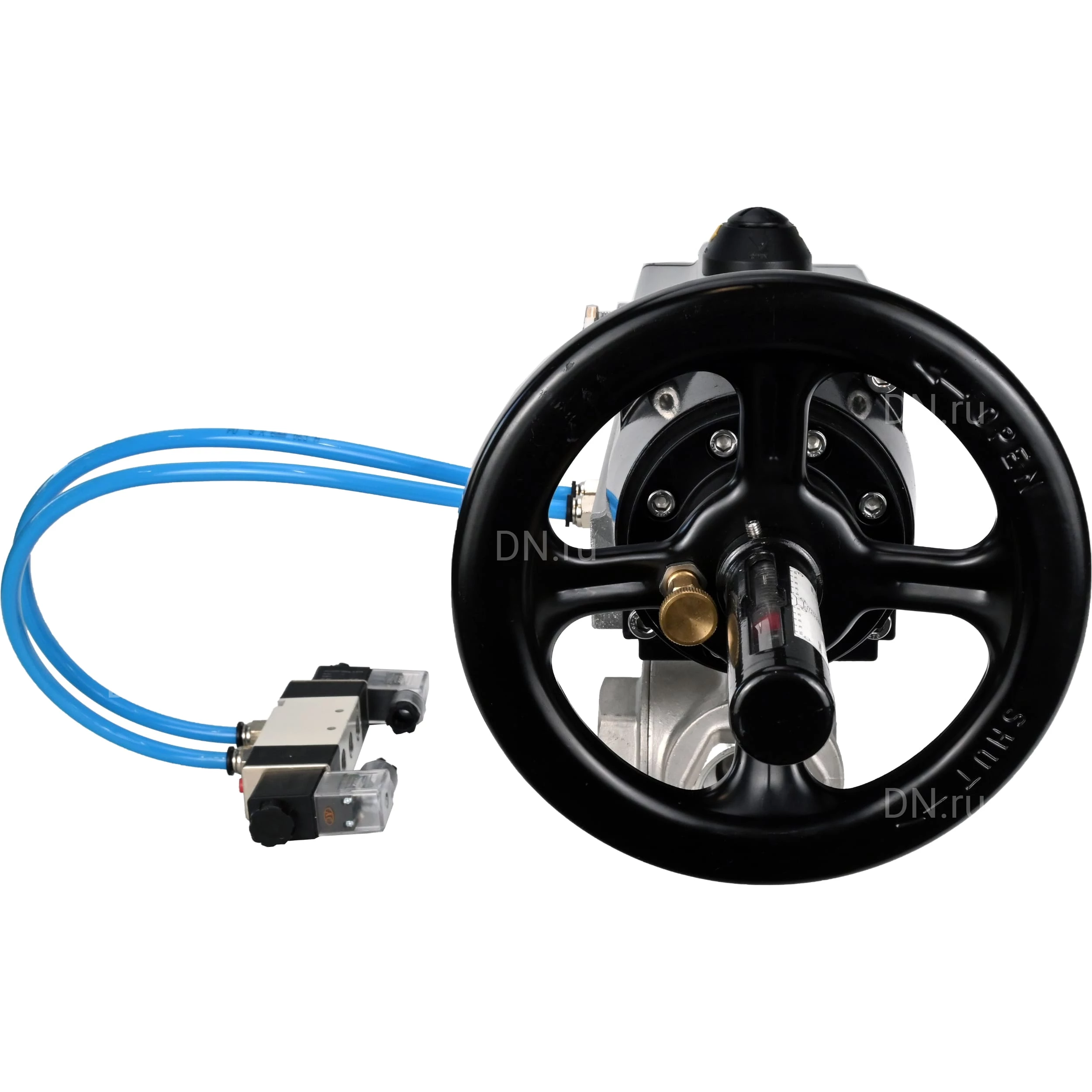

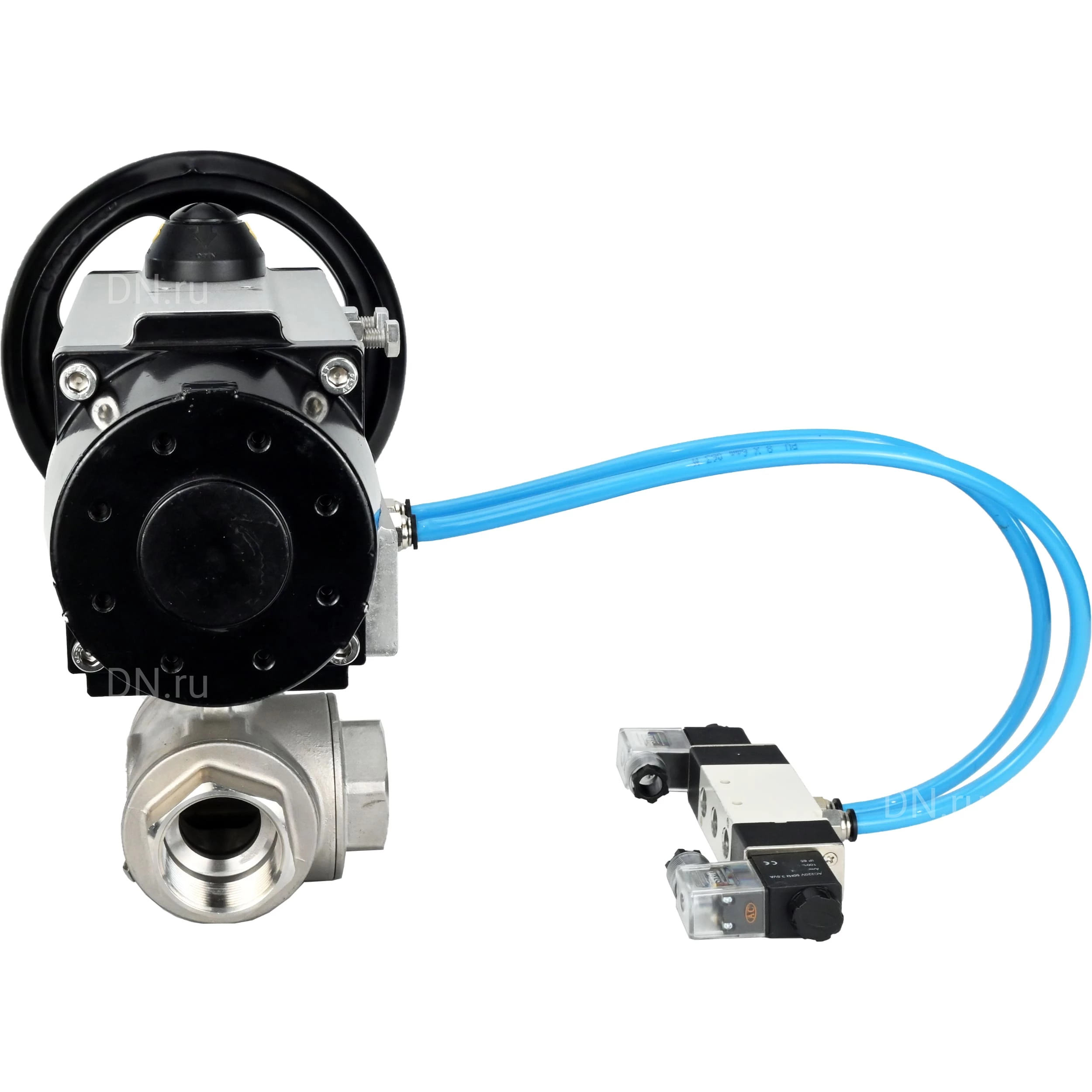

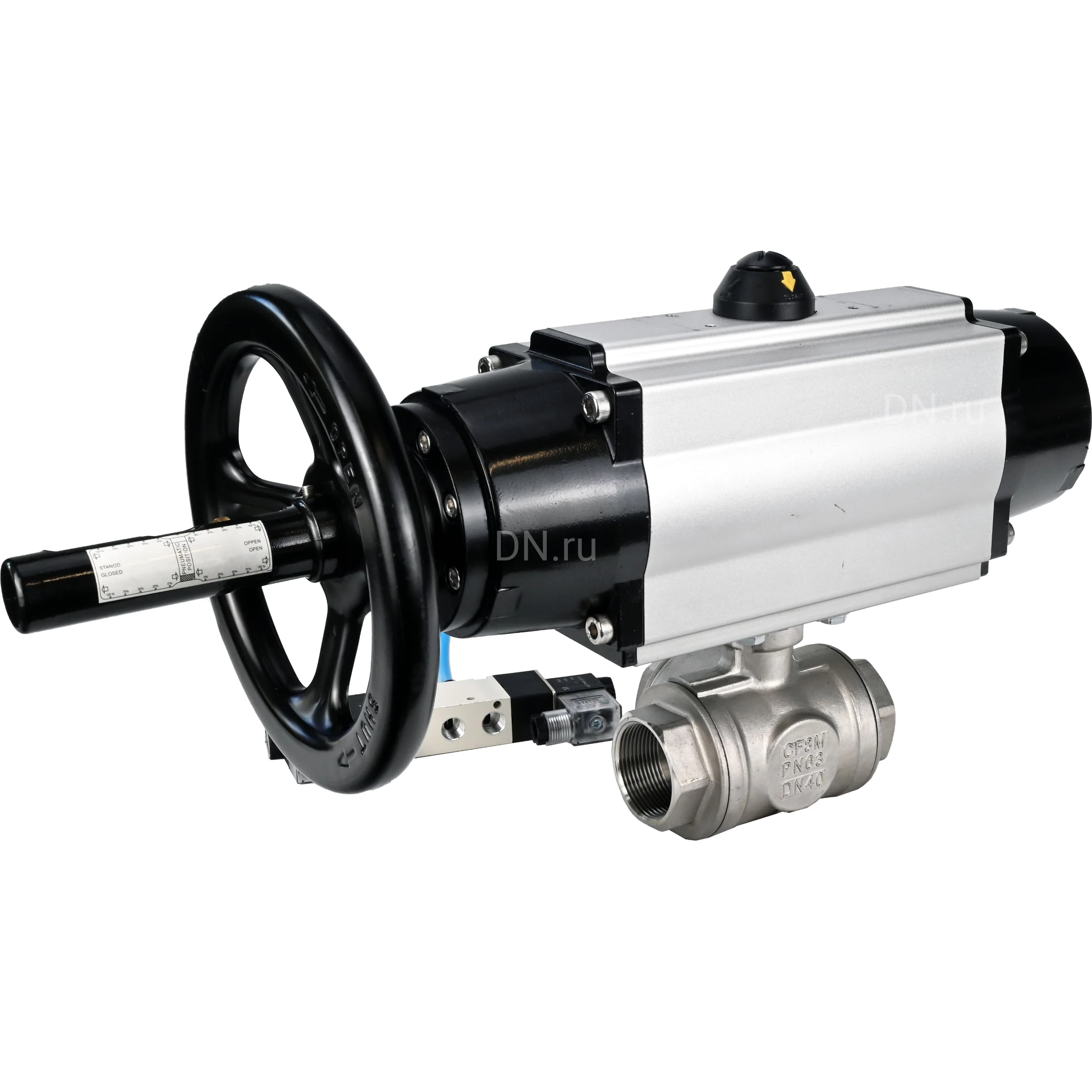

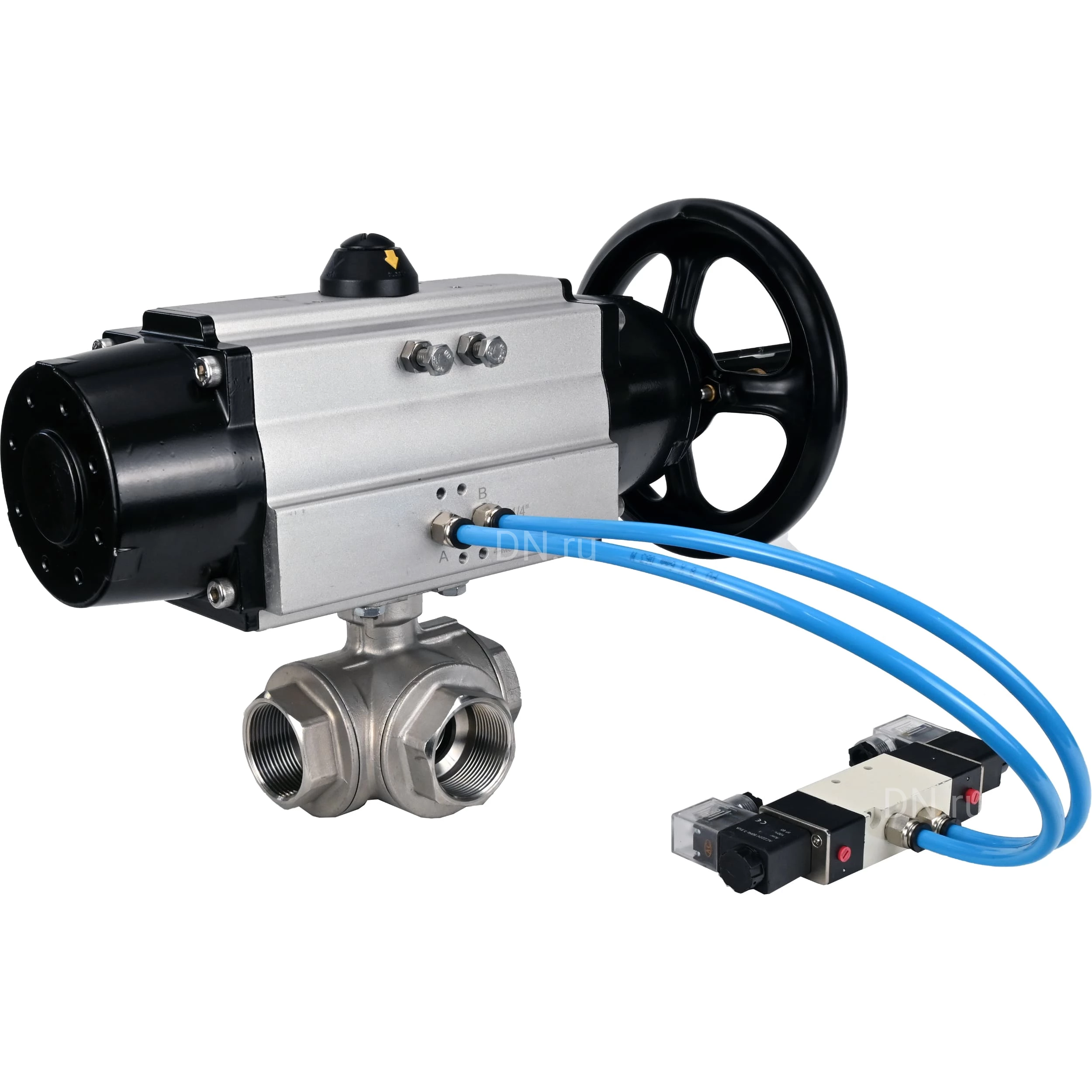

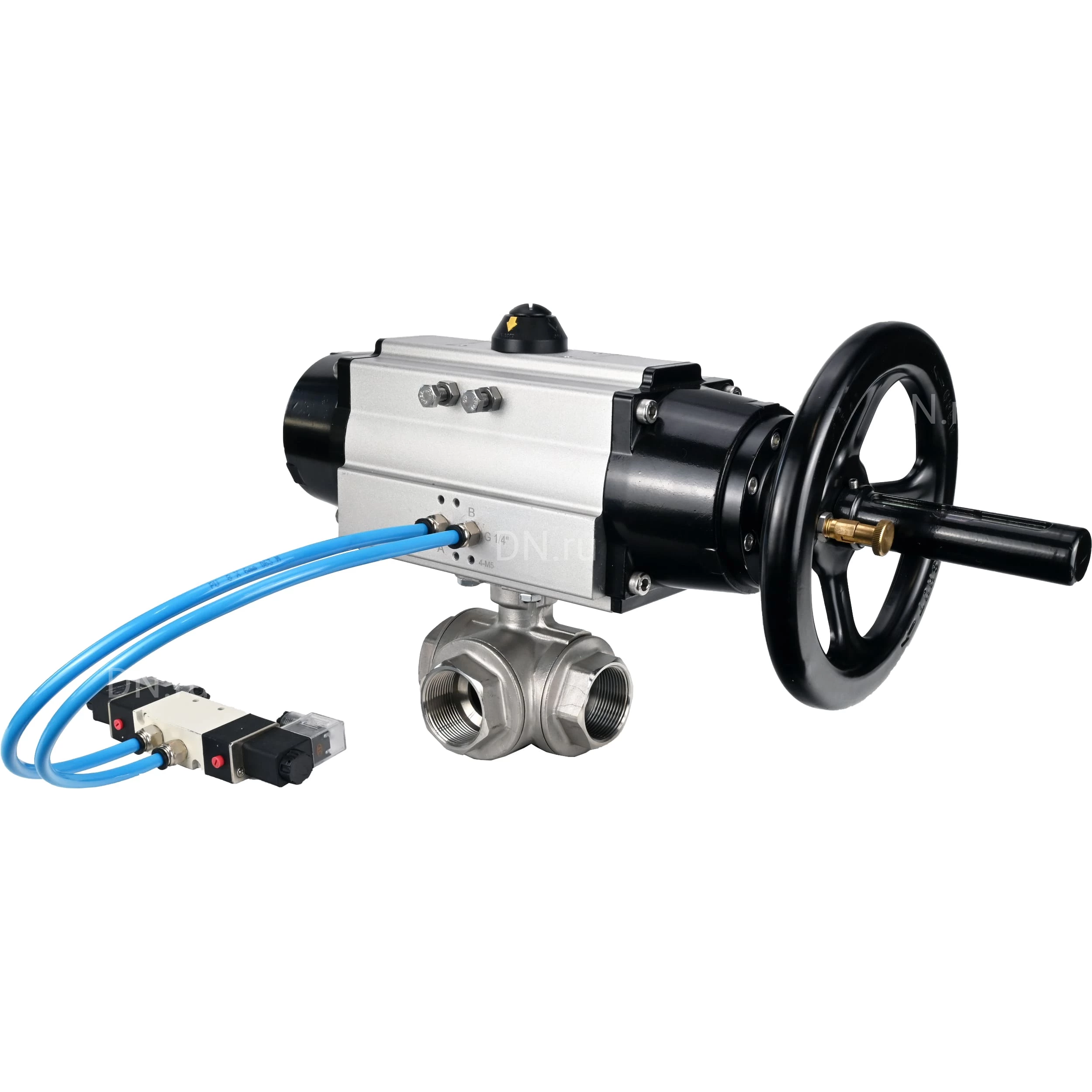

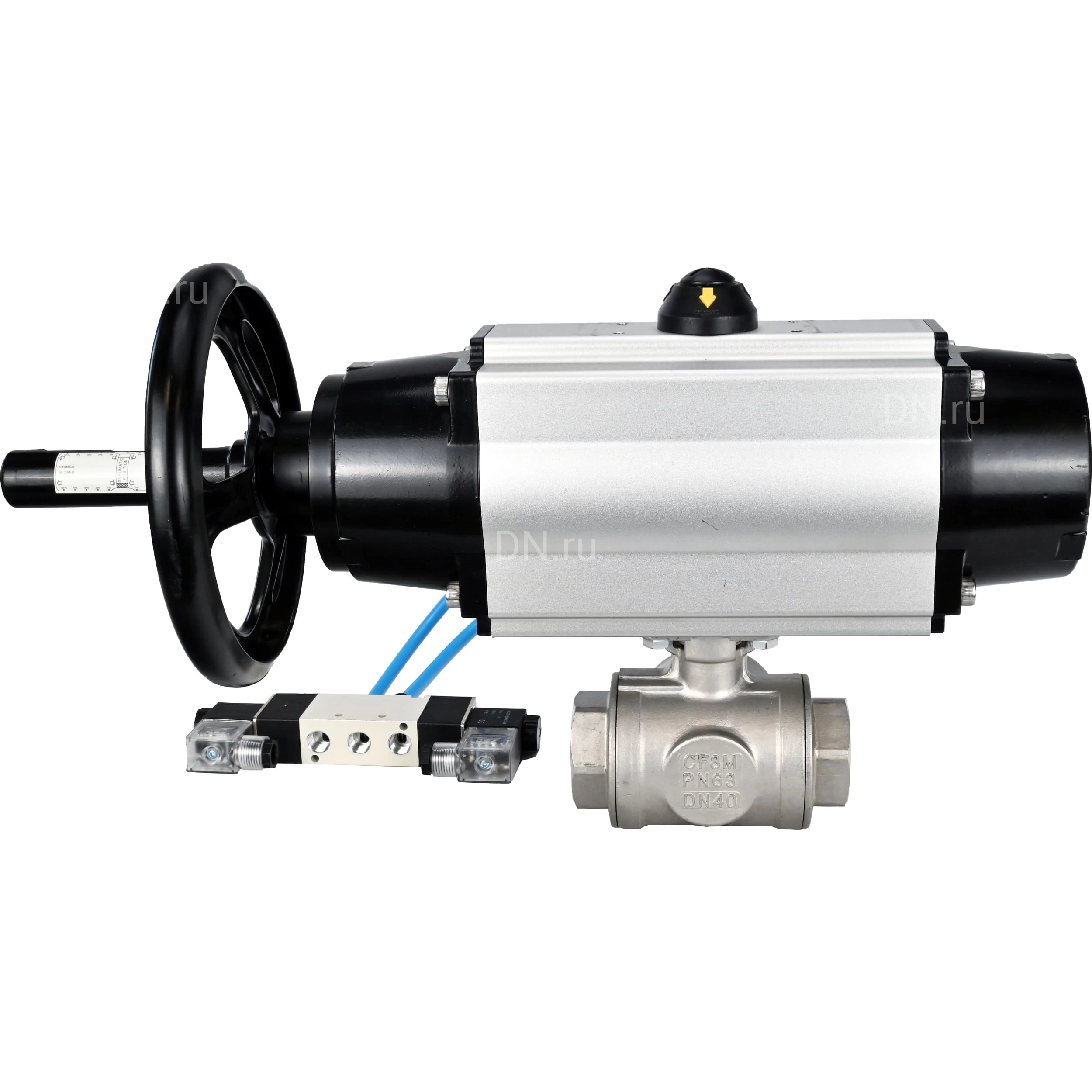

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40, стандартнопроходной, четырехсоставной, корпус - нержавеющая сталь 316, PTFE, внутренняя резьба, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 AC220V

Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(4pc)-SP-3WL-T-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневматический привод DN.ru PA-DA-105-1 двойного действия предназначен для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Пневмораспределитель DN.ru 4V320-08 AC220V (подключение со шлангом) служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Технические параметры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом): Давление номинальное PN - 40 бар Диаметр номинальный DN - 80 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, пар, нефтепродукты, нейтральные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, пароснабжение Проход шара крана - стандартнопроходной Температура рабочей среды - от -20°С до 200°С Присоединение - Внутренняя резьба Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - трехходовой Тип трехходового крана - L Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 17х17 мм Серия - BV3232P Страна производитель - Россия Вес - 20.17 кг Кран шаровой DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40, стандартнопроходной, четырехсоставной, корпус - нержавеющая сталь 316, PTFE, внутренняя резьба, с пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 AC220V Габариты и размеры крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом): Ду - 80 мм L - 202 мм F - 153 мм L1 - 495 мм Эскиз крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 c пневмоприводом PA-DA-105-1 двойного действия, пневмораспределителем 4V320-08 AC220V (подключение со шлангом) Таблица деталей и материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40: № п/п Наименование детали Материал Количество 1 Крышка SS316 3 2 Седельные кольца PPL 4 3 Прокладка соединения PTFE/RPTFE 3 4 Упорная шайба PTFE/RPTFE 1 5 Уплотнение PTFE 1 6 Шток SS304 / SS316 1 7 Сальник SS304 1 8 Шар затворный S304 / S316 1 9 Корпус SS316 1 Эскиз деталей и материалов крана шарового DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 DN.ru BV3232P(4pc)-SP-3WL-T-ISO-H Ду80 Ру40 Технические параметры пневмопривода PA-DA-105-1 двойного действия: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Угол поворота привода - 90° Наличие ручного дублера - штурвал Длина пневмопривода - 495 мм Ширина пневмопривода - 121.5 мм Высота пневмопривода - 153 мм Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Пневмопривод DN.ru PA-DA-105-1 двойного действия Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 двойного действия Технические параметры пневмораспределителя DN.ru 4V320-08 AC220V (подключение со шлангом) Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4V320-08 AC220V (подключение со шлангом) Материал корпуса - алюминевый сплав и технополимер Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 12 бар Напряжение питания - 220В Управление - двустороннее электромагнитное Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Вес - 1.2 кг Пневмораспределитель DN.ru 4V320-08 AC220V (подключение со шлангом)
