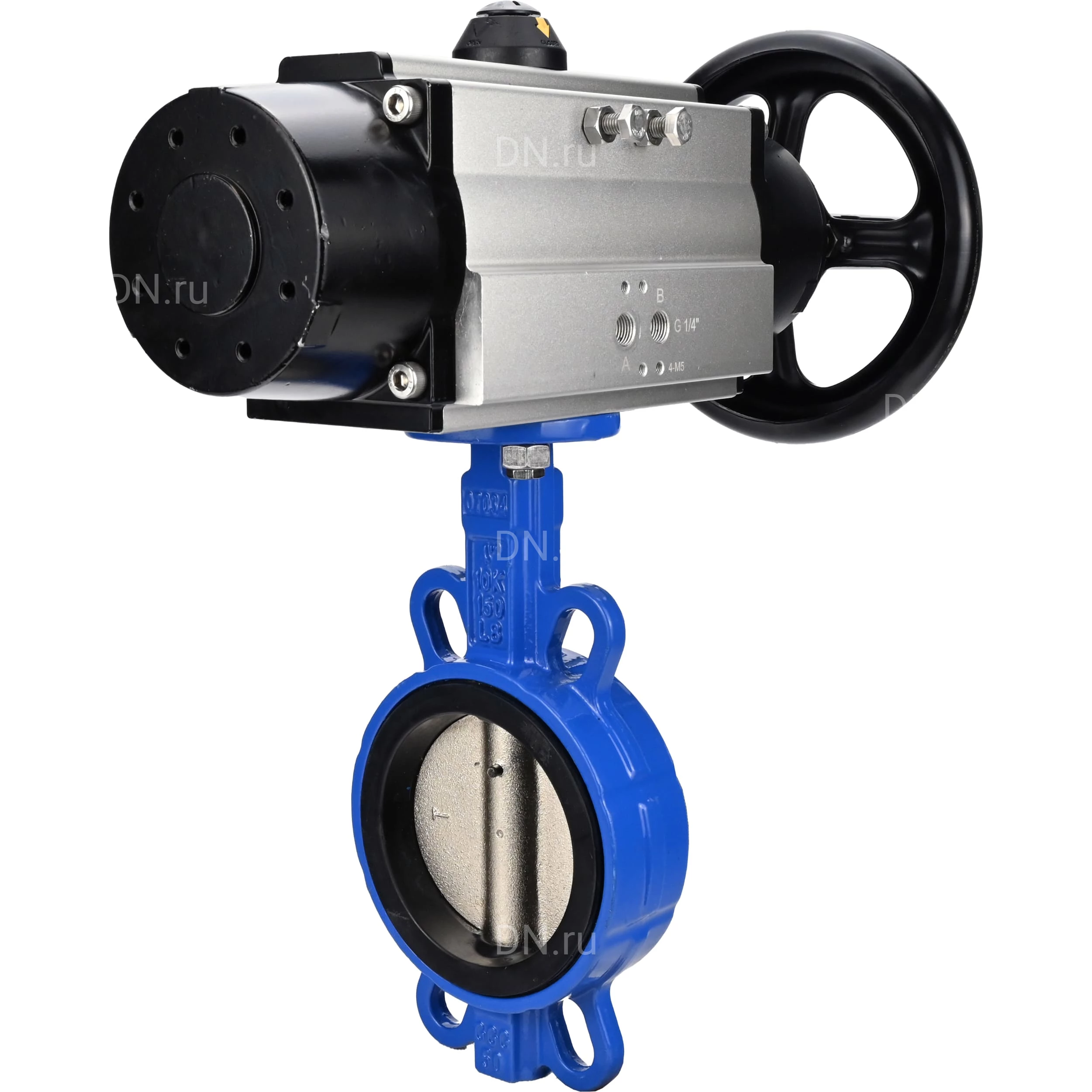

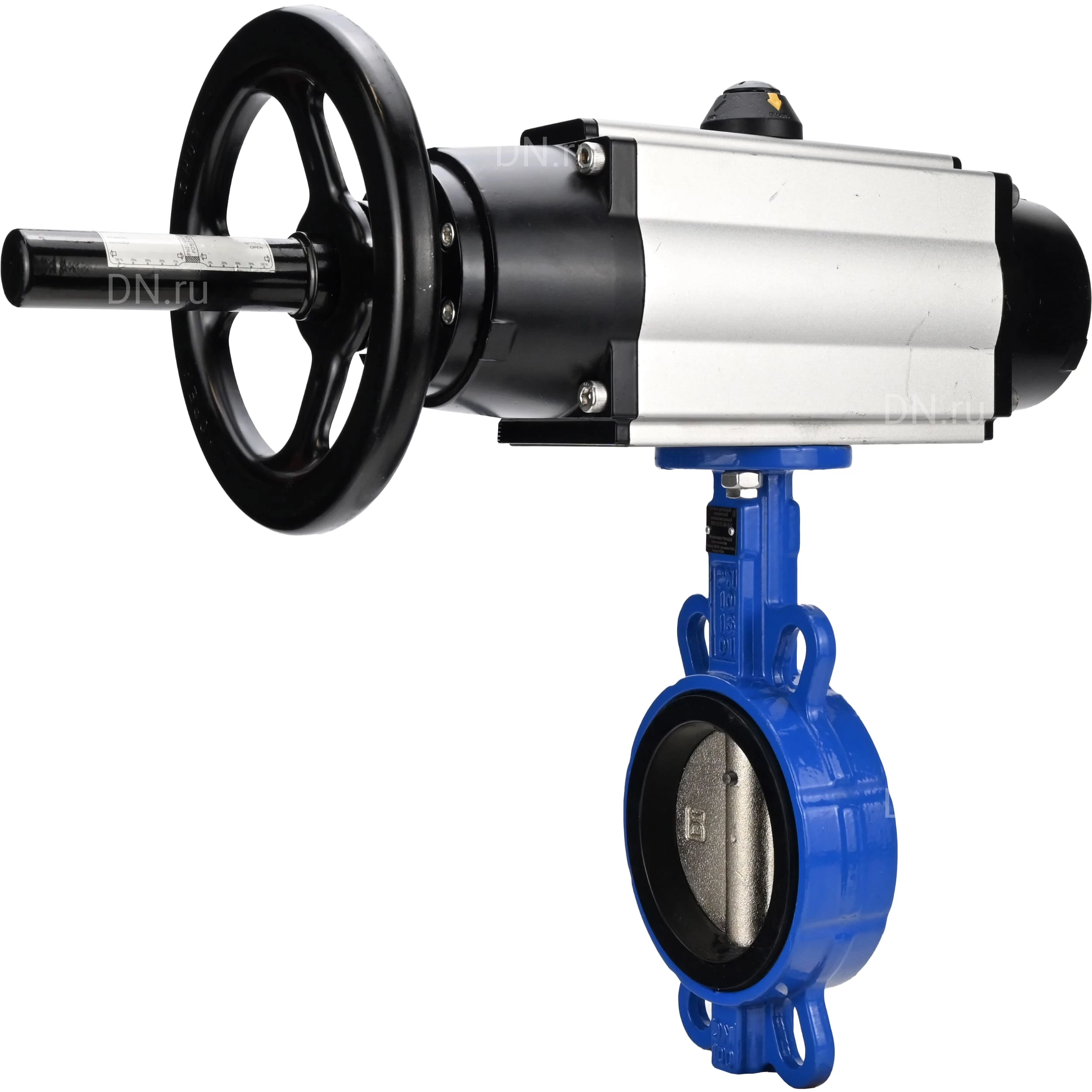

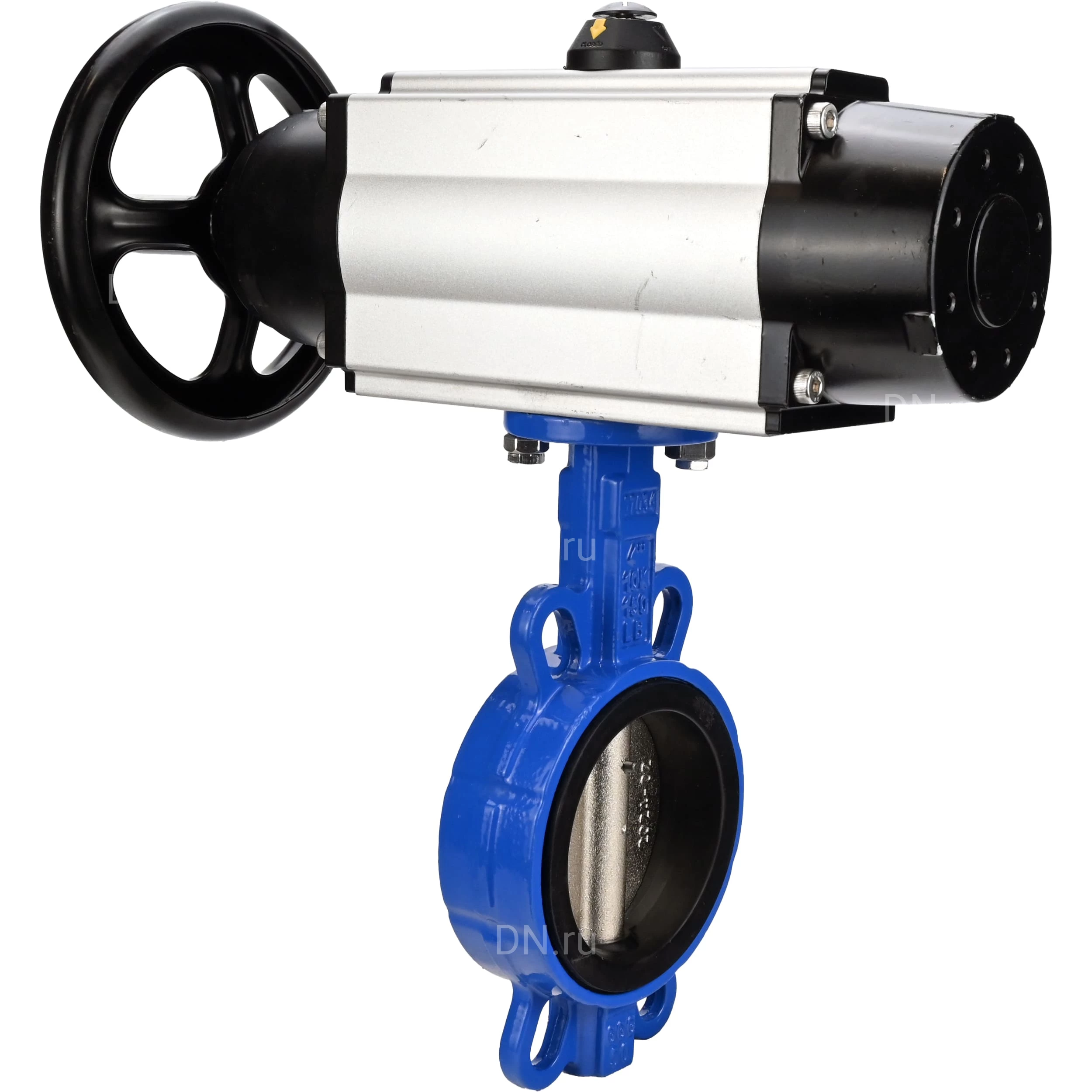

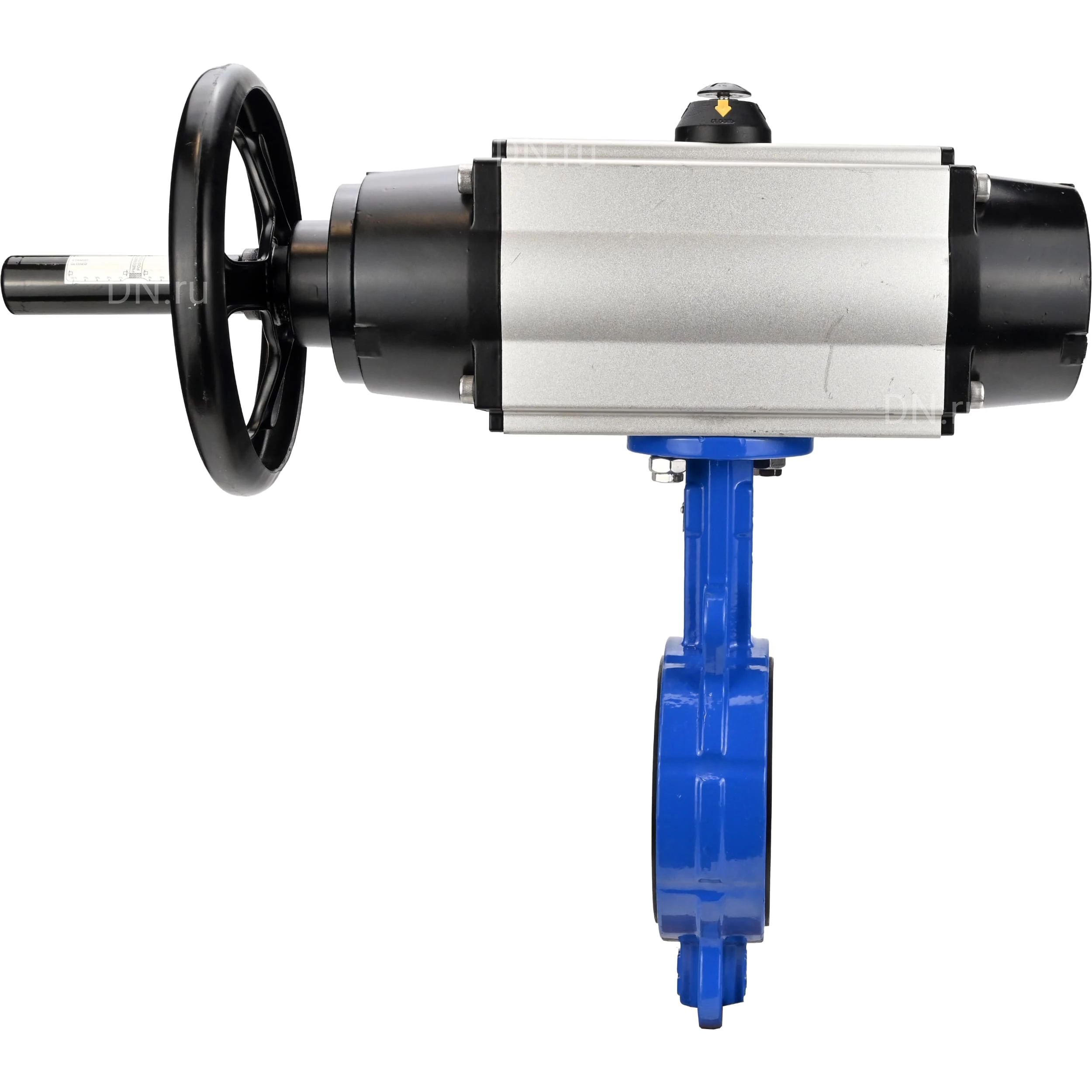

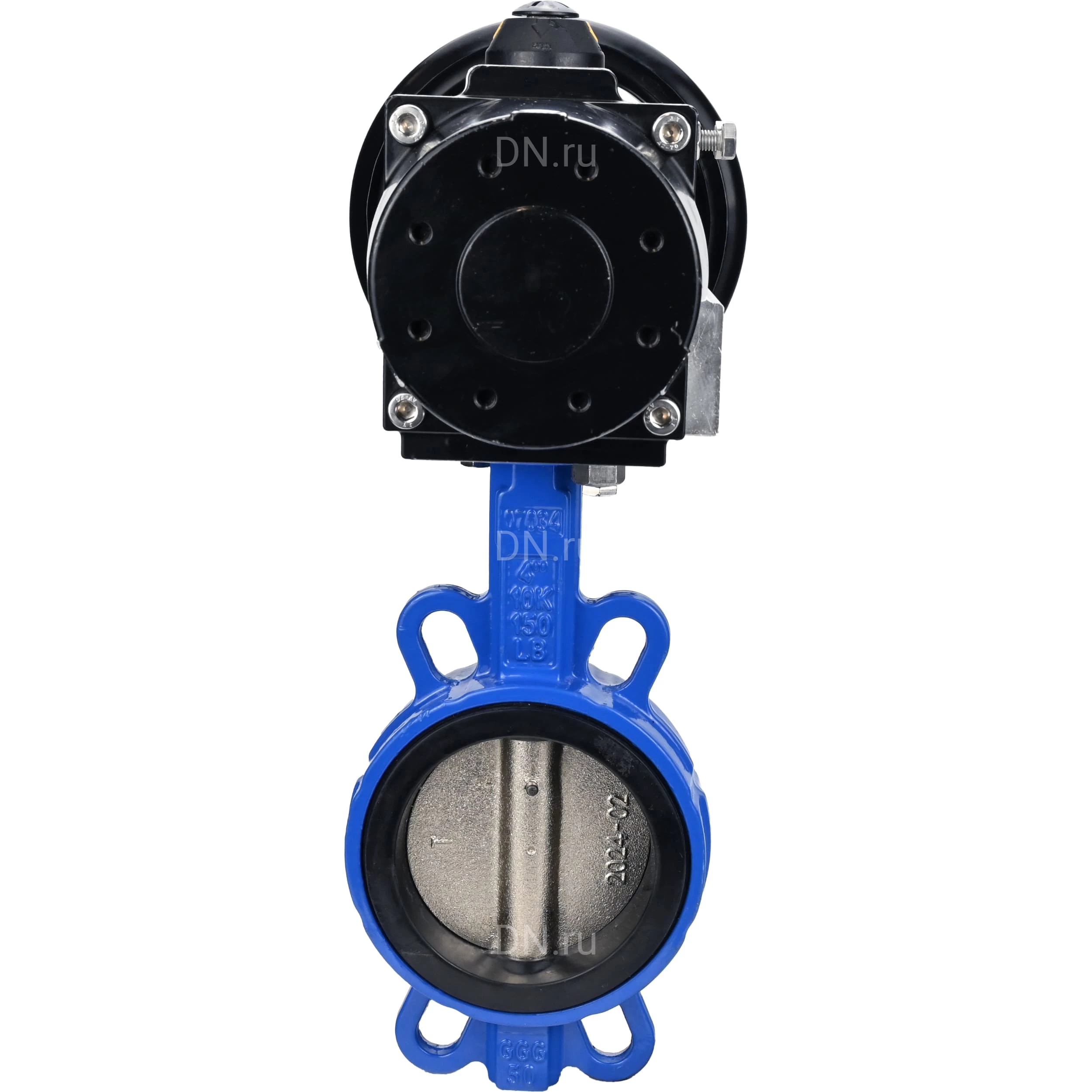

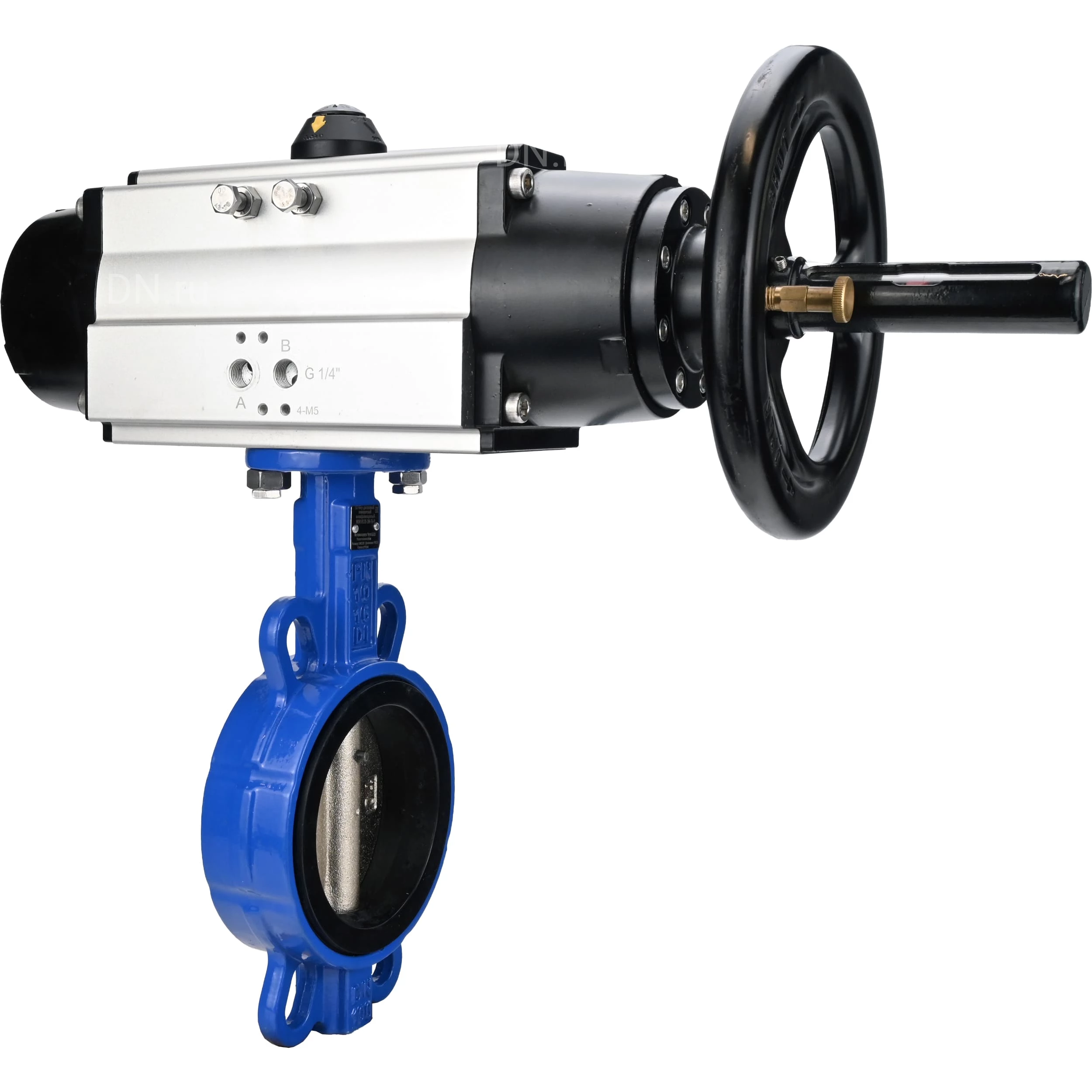

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 предназначен для установки на трубопроводах в системах автоматического управления теплоснабжением и водоснабжением, в системах стационарного кондиционирования и вентиляции на промышленных и гражданских объектах. Приводы пневматические DN.ru PA-DA-105-1 поворотные двойного действия используются для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Диапазон регулировки – 5° при вращении штока арматуры на 90° градусов. Среда эксплуатации: в помещениях и на открытом воздухе. (Все внутренние и внешние детали имеют антикоррозийное покрытие). Параметры затвора DN.ru WBV1413E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1: Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Рабочее давление пневмопривода - 8 бар Тип управления - пневмопривод Тип присоединения - межфланцевый Наличие пневмораспределителя - нет Выходной крутящий момент - 110 Нм Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Цвет затвора - Синий Степень защиты корпуса IP - 65 Наличие блока концевых выключателей - нет Наличие ручного дублера - штурвал Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал диска - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Тип уплотнения - EPDM Вес запорной арматуры - 7.4 кг Вес набора - 16.4 кг Размер штока - 14х14 мм Страна производитель затвора - Россия Примечание - На горизонтальных трубопроводах НЕ рекомендуется установка ВЕРТИКАЛЬНО - Ось вращения рекомендуется располагать либо горизонтально, либо развернуть на один-два шага крепёжных отверстий вверх. Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду150 Ру16, межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с пневмоприводом DN.ru PA-DA-105-1 Габаритные и установочные размеры затвора DN.ru WBV1413E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1: A - 203 мм B - 139 мм A1 - 495 мм W - 200 мм Эскиз затвора DN.ru WBV1413E-2W-Fb-H Ду150 с пневмоприводом DN.ru PA-DA-105-1 Параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Номинальный крутящий момент - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Диапазон регулировки привода - 5° Тип ISO-фланца привода - F07/F10 Вес привода - 9 кг Страна производитель - Китай Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - M10x16 мм M - M8x13 мм O - 4 мм P - 4 мм S - M6 мм T - 24 мм U - 32 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: №Наименование деталиМатериал 1Индикаторный винтABS (пластик) 2Индикатор положенияABS (пластик) 3Пружинный зажимНержавеющая сталь 304 4ШайбаНержавеющая сталь 304 5Внешняя шайбаИнженерный пластик 6Регулировочный винтНержавеющая сталь 304 7ГайкаНержавеющая сталь 304 8ШайбаНержавеющая сталь 304 9КорпусЭкструдированный алюминивый сплав 10ПоршеньЛитой под давлением алюминиевый сплав 11Уплотнительное кольцо поршняNBR 12Группа подшипниковИнженерный пластик 13Уплотнительное кольцо торцевой крышкиNBR 14Торцевая крышкаЛитой алюминиевый сплав, покрытый полиэфирной краской 15Винт крепежныйНержавеющая сталь 304 16Шайба внутренняяИнженерный пластик 17Уплотнительное кольцоNBR 18ПодшипникИнженерный пластик 19ФиксаторЛегированная сталь 20ШестерняЛегированная сталь 21ПодшипникИнженерный пластик 22Уплотнительное кольцоNBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Материалы деталей затвора DN.ru WBV1413E-2W-Fb-H Ду150: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затвора DN.ru WBV1413E-2W-Fb-H Ду150
