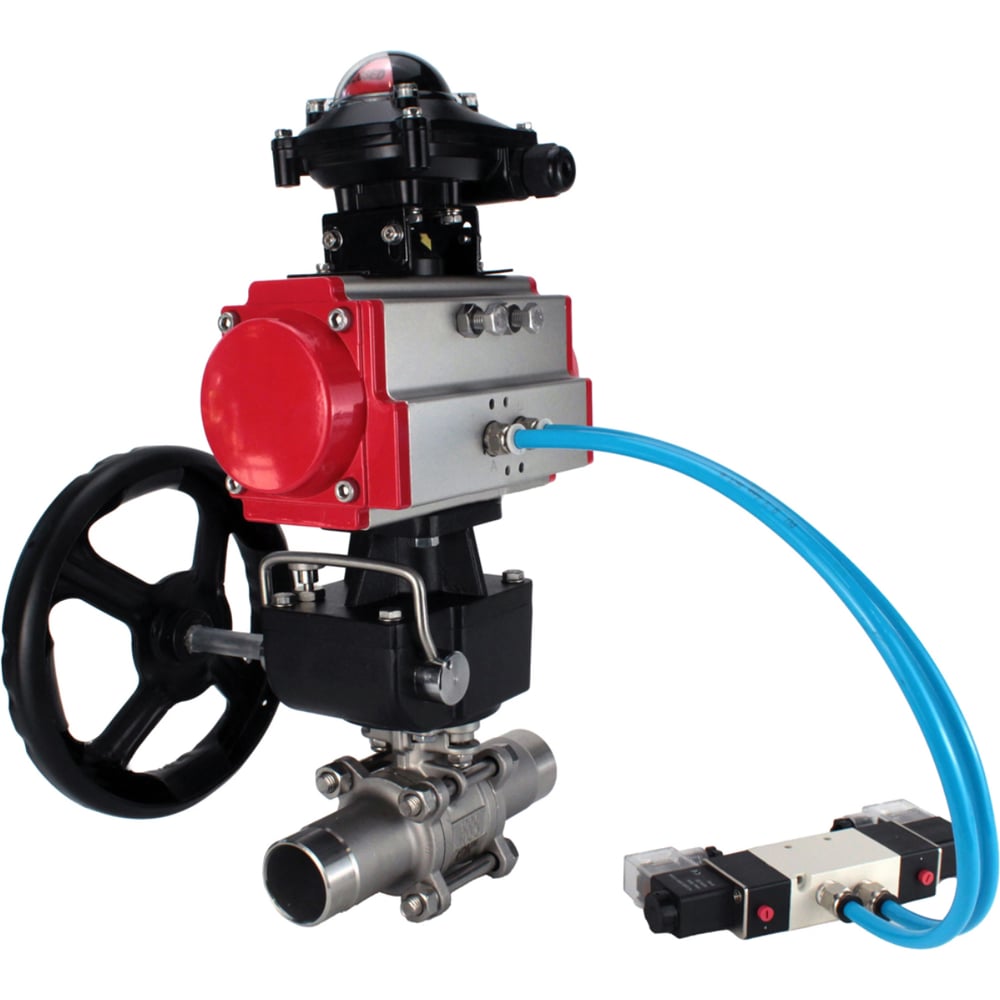

Кран шаровой DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходной, корпус - нержавеющая сталь SS316, под приварку, с пневмоприводом PA-DA-105, пневмораспределителем 4M310-08 AC220V, БКВ APL-210N, БПВ AFC2000

Кран шаровой применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана.Пневмоприводы двойного действия PA-DA-х используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры: клапана, крана или дискового затвора.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия.Блок подготовки воздуха предназначен для очистки сжатого воздуха от капельной влаги и твердых частиц, удаления конденсата, автоматического поддержания величины давления на заданном уровне, подвода смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы. Технические характеристики крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку: Диаметр номинальный - 80 мм Давление номинальное - 63 бар Класс герметичности - "A" Тип уплотнения - PTFE / Фторопласт / Тефлон Серия - BV3232P(3pc)-FP-SW-ISO-H Крутящий момент - 105 Нм Тип ISO-фланца - F07, F10 Размер вала (квадрат) - 17х17 мм Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Конструкция крана - Разборный 3-х составной Тип управления - пневмопривод двойного действия Температура рабочей среды - от -29 до +204 °C Среда - вода, пар, нефтепродукты, нейтральные среды Область применения - водоснабжение, теплоснабжение, пароснабжение Страна производитель - Россия Срок службы - 10 лет Вес крана - 12.3 кг Видео крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 Габаритные и установочные размеры крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку: L - 185 мм Ød - 80 мм ØK - 89.3 мм S - 16 мм Эскиз габаритов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку Материалы деталей крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2,3 Патрубок нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное седло PTFE 6 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Упорная шайба PTFE 8 Кольцеобразное уплотнение FKM 9 Набивка PTFE 10 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Дисковая пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Предохранительная крышка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14,15 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 17 Шпилька нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-SW-ISO-H Ду80 Ру63 полнопроходного, под приварку Технические характеристики пневмопривода DN.ru PA-DA-105: Модель привода - PA-DA-105 Наличие ручного дублера - нет Тип пневмопривода - двойного действия Подача воздуха - G1/4" Крутящий момент - 198 Нм Тип ISO-фланца - F07, F10 Квадрат штока - 22х22 мм Вес привода - 6.8 кг Страна производитель привода - Китай Пневмопривод DN.ru PA-DA-105 Габаритные и установочные размеры пневмопривода DN.ru PA-DA-105: A - 57.5 мм B - 64 мм C - 122.5 мм D - 133 мм E - 153 мм F - 109.5 мм G - 30 мм H - 80 мм I - 70 мм J - 102 мм M - 22х22 мм N - 26 мм Z - 268 мм d - 40 мм K - M8x13 L - M10x16 Эскиз габаритов пневмопривода DN.ru PA-DA-105 Конструкция пневмопривода DN.ru PA-DA-105: № п/п Наименование детали Материал 1 Индикаторный винт АБС-пластик 2 Индикатор положения АБС-пластик 3 Пружинный зажим нержавеющая сталь 304 4 Металлическая шайба нержавеющая сталь 304 5 Прижимная шайба инженерный пластик 6 Корпус экструдированный алюминиевый сплав с твердым анодированием 7 Прижимная шайба инженерный пластик 8 Ограничитель легированная сталь 9 Уплотнительное кольцо вала верхнее NBR 10 Антифрикционное кольцо вала верхнее инженерный пластик 11 Вал легированная сталь никелированная 12 Антифрикционное кольцо вала нижнее инженерный пластик 13 Уплотнительное кольцо вала нижнее NBR 14 Заглушка NBR 15 Уплотнительное кольцо регулировочных винтов NBR 16 Шайба регулировочного винта нержавеющая сталь 304 17 Стопорная гайка регулировочного винта нержавеющая сталь 304 18 Винт регулировочный нержавеющая сталь 304 19 Поршень алюминиевый сплав, литой под давлением 20 Направляющая накладка поршня инженерный пластик 21 Антифрикционное кольцо поршня инженерный пластик 22 Уплотнительное кольцо поршня NBR 23 Комплект пружин пружинная сталь 24 Уплотнительное кольцо крышки NBR 25 Торцевая крышка литой алюминий с полиэфирным покрытием 26 Винт крышки нержавеющая сталь 304 27 Стопорный винт нержавеющая сталь 304 28 Адаптер углеродистая сталь Эскиз пневмопривода DN.ru PA-DA-105 Технические характеристики пневмораспределителя DN.ru 4М310-08 220В: Конструкция - золотникового типа Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Напряжение питания - 220В Испытательное давление (проверка прочности корпуса. Не для эксплуатации!) - 10 бар Рабочее давление (рекомендуемый диапазон для нормальной работы) - 1.5 ÷ 1.8 бар Вид пневмораспределителя - 5/2 пятилинейный, двухпозиционный Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Эффективная площадь сечения - 25 мм2 Температура эксплуатации - от 0°C до +60°C Максимальная частота срабатывания- 5 цикл/сек Ручное дублирование - есть Степень защиты - IP65 Соединение с пневмоприводом - стыковочная поверхность по стандарту NAMUR (VDI/VDE3845) Материал корпуса - анодированный алюминий Размеры выхлопных портов (сброс в атмосферу) - 2 - PT1/4″ Размер портов отвода воздуха (в пневмопривод) - 2 х Ø19.2 мм Размер порта подвода воздуха (в пневмораспределитель) - G1/4″ Время отклика - 0.05 сек Вес - 0.35 кг Средний ресурс - 10 000 000 циклов Пневмораспределитель DN.ru 4М310-08 220В Габаритные и установочные размеры пневмораспределителя DN.ru 4М310-08 220В: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов пневмораспределителя DN.ru 4М310-08 220В Технические характеристики блока концевых выключателей DN.ru APL-210N: Модель блока концевых выключателей - APL-210N Защита - всепогодный IP65 Температура окружающей среды - от -40°C до +80°C Резьба кабельного ввода - 2 x NPT1/2” Клеммная колодка - 8 ячеек 0.08-2.6мм2 Напряжение - 12В, 24В, 38В, 48В, 110В, 220В, 250В Датчик - 2 SPDT электромеханических микровыключателя OMRON V151-1C25 Внешнее покрытие - Полиэстеровое покрытие (чёрный) Вал - Стандартный (17 мм) Вес - 0.22 кг Блок концевых выключателей DN.ru APL-210N Габаритные и установочные размеры блока концевых выключателей DN.ru APL-210N: Глубина - 112 мм Высота - 77 мм Ширина - 88 мм Эскиз габаритов блока концевых выключателей DN.ru APL-210N Технические характеристики блока подготовки воздуха DN.ru AFC2000: Рабочее давление - 8 бар Максимальное давление - 10 бар Регулируемый диапазон давления - 0.5...9 бар Давление разрушения - 15 бар Рабочая температура - от -5°C до +60°C Подсоединение воздуха - 1/4" Размер фильтруемых частиц - 40 мкм Вязкость масла - ISO VG 32 Вес - 0.395 кг Блок подготовки воздуха DN.ru AFC2000 Габаритные и установочные размеры блока подготовки воздуха DN.ru AFC2000: A - 162 мм B - 88 мм C - 139 мм D - 31 мм E - 53.5 мм F - 12 мм G - 8 мм H - 7 мм I - 13.3 мм J - 39 мм K - 5 мм L - 40 мм M - 32 мм N - 53 мм O - 29 мм P - 6 мм R - 41.5 мм Эскиз габаритов блока подготовки воздуха DN.ru AFC2000
