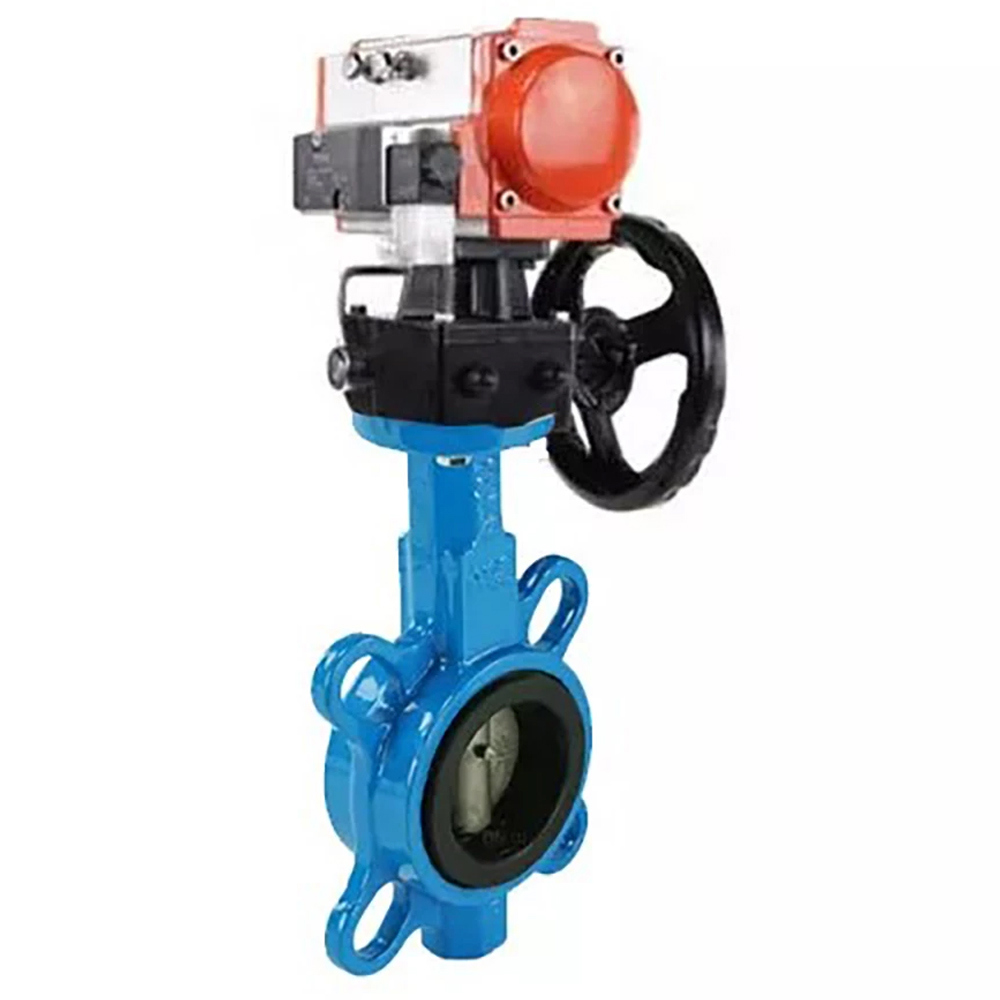

Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-N-015EM-B1-220VAC-У1 (0-10В) HARK

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности. Электроприводы четвертьоборотные предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п.Принцип работы: электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2. Технические характеристики затвора дискового поворотного DN.ru WBV3432N-2W-Fb-H Ду100 Ру16: Тип затвора - поворотный дисковый Модель арматуры - WBV3432N-2W-Fb-H Диаметр - 100 мм Давление номинальное - 16 бар Среда - вода, масла, углеводороды, животные жиры Температура рабочей среды - от -20 до +85°C Применение - водоснабжение, теплоснабжение Тип присоединения - межфланцевый Управление - С электроприводом Класс герметичности - A Крутящий момент - 130 Нм Тип ISO-фланца арматуры - F07 Квадрат штока - 11х11 мм Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 4.1 кг Общий вес - 8.7 кг Затвор дисковый поворотный DN.ru WBV3432N-2W-Fb-H Ду100 Ру16, корпус - углеродистая сталь WCB, диск - нержавеющая сталь 316L, уплотнение - NBR, с электроприводом DN.ru QT-N-015EM-B1-220VAC-У1 (0-10В) HARK Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3432N-2W-Fb-H Ду100 Ру16: H1 - 105 мм H2 - 166 мм DN - 100 мм Dm - 131 мм Dk - 151 мм L - 52 мм ØC - 180 мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3432N-2W-Fb-H Ду100 Ру16 Материалы деталей затвора дискового поворотного DN.ru WBV3432N-2W-Fb-H Ду100 Ру16: № Наименование Материал 1 Корпус сталь WCB (аналог 25Л) 2 Манжета NBR 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора дискового поворотного DN.ru WBV3432N-2W-Fb-H Ду100 Ру16 Технические характеристики четвертьоборотного электропривода DN.ru QT-N-015EM-B1-220VAC-У1: Модель привода - QT-N-015EM-B1-220VAC-У1 HARK Наличие ручного дублера - Шестигранник Тип электропривода - Четвертьоборотный Напряжение питания - 220В Температура окружающей среды - от -20℃ до +70℃ Взрывозащита - нет Сигнал управления - 0-10 В Ток электродвигателя - 0.33 А Крутящий момент - 150 Нм Тип ISO-фланца привода - F05, F07 Квадрат штока - 17х17 мм Вес привода - 4.6 кг Страна производитель привода - Китай Четвертьоборотный электропривод DN.ru QT-N-015EM-B1-220VAC-У1 Габаритные и установочные размеры четвертьоборотного электропривода DN.ru QT-N-015EM-B1-220VAC-У1: Y - 129 мм Z - 163 мм X - 189 мм H - 40 мм G - 114 мм Эскиз габаритов четвертьоборотного электропривода DN.ru QT-N-015EM-B1-220VAC-У1 Конструкция четвертьоборотного электропривода DN.ru QT-N-015EM-B1-220VAC-У1: № Наименование 1 Выходной вал 2 Кабельный замок 3 Механический ограничитель 4 Ручной гаечный ключ 5 Корпус 6 Модульный бокс 7 Крышка 8 Смотровое окно 9 Защита от пыли Эскиз четвертьоборотного электропривода DN.ru QT-N-015EM-B1-220VAC-У1
