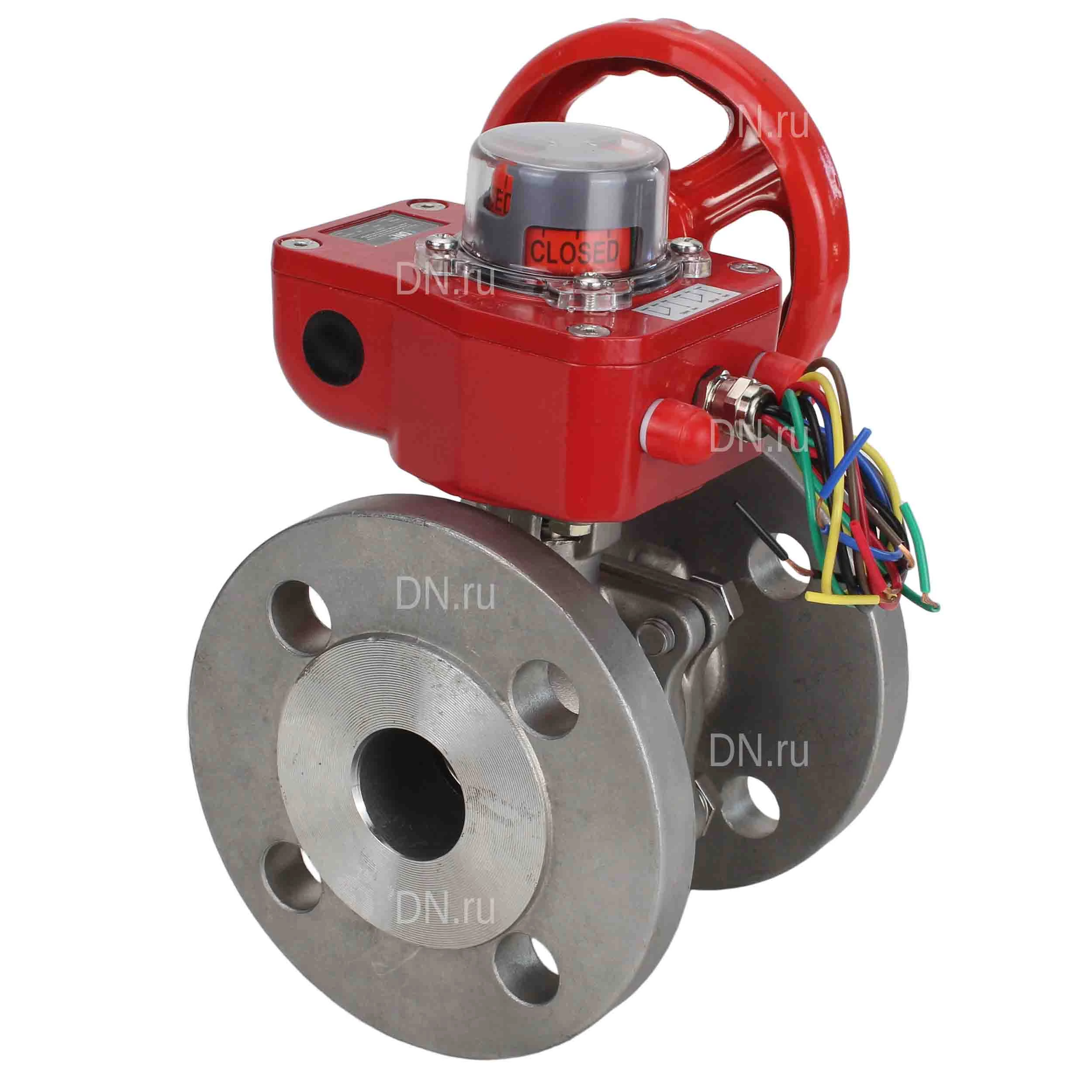

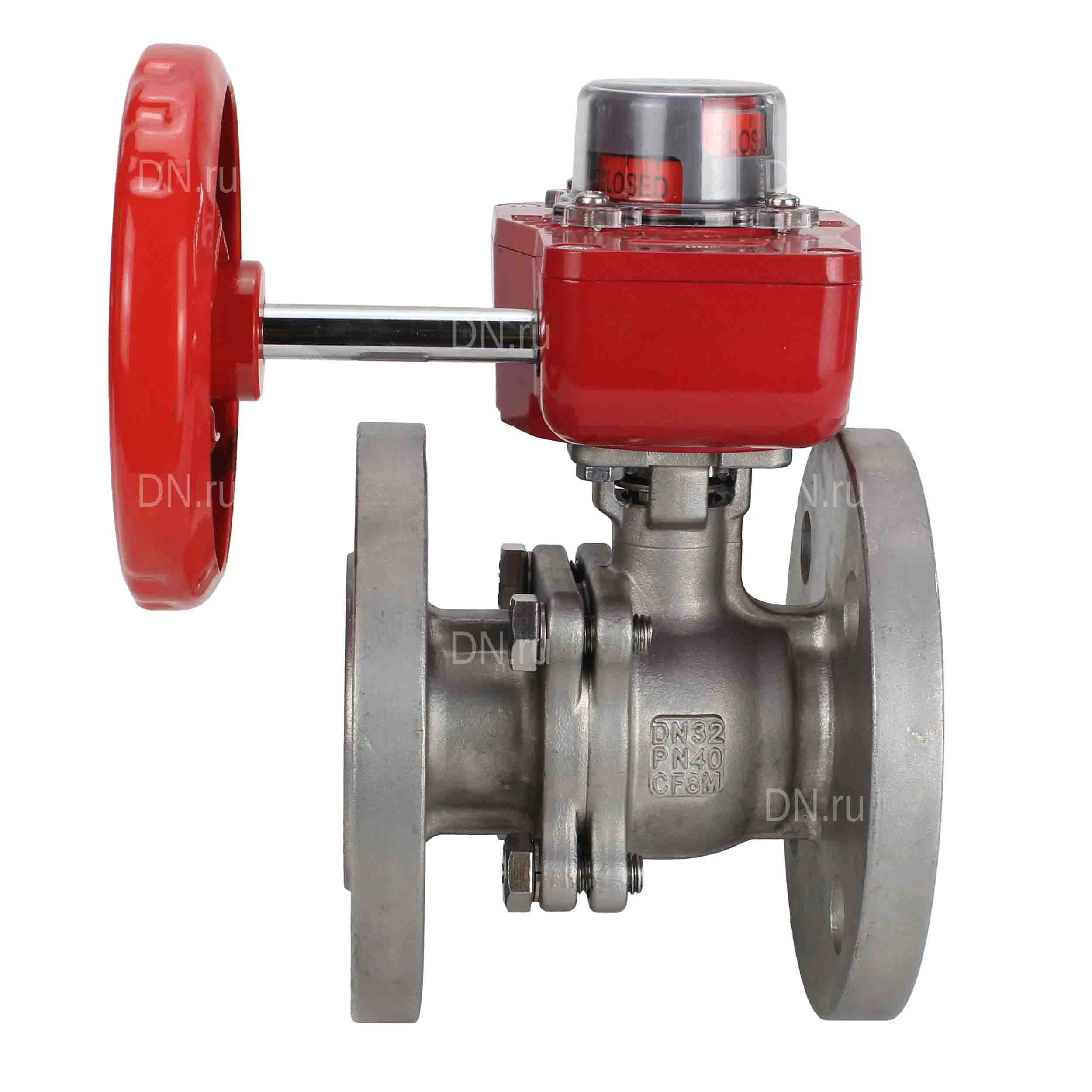

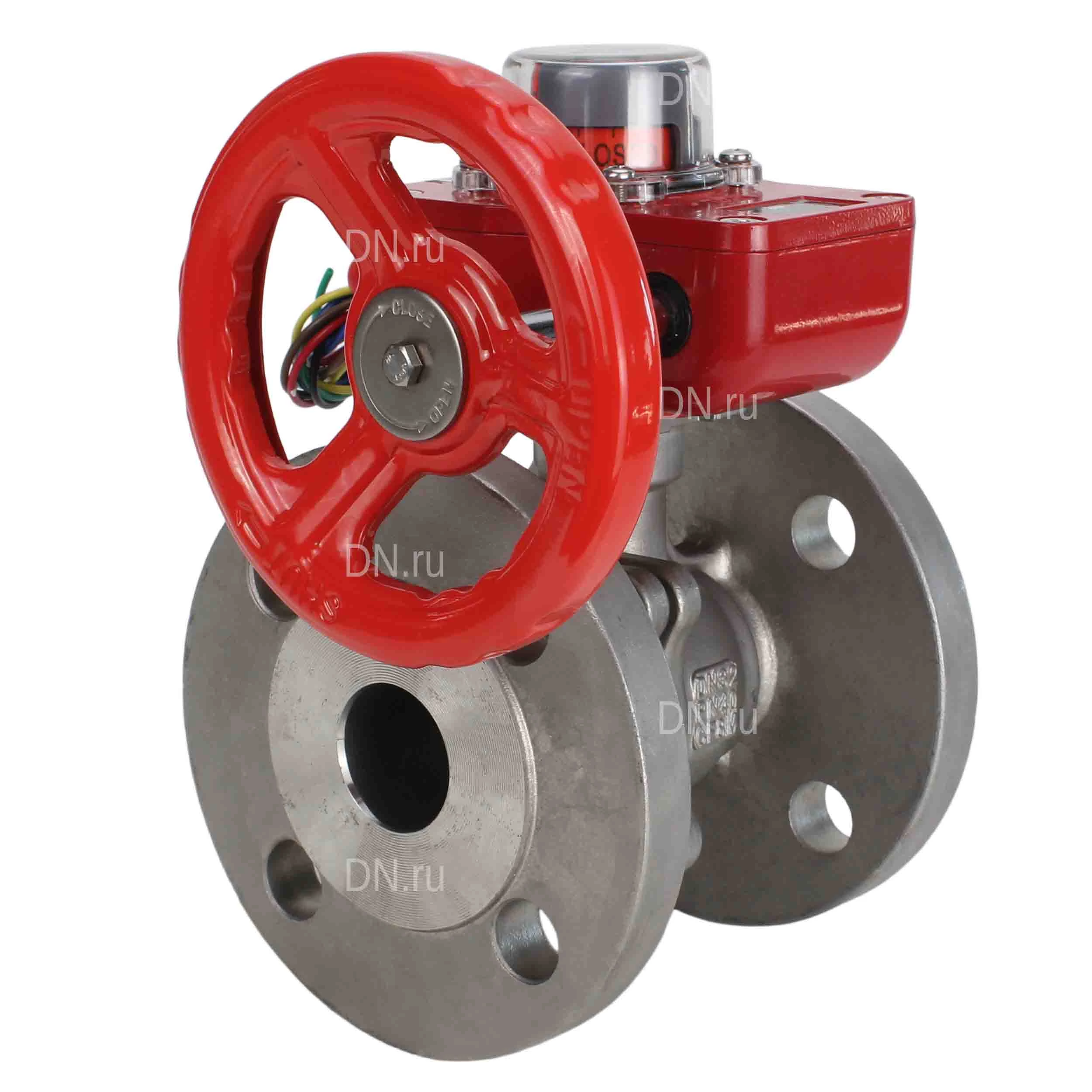

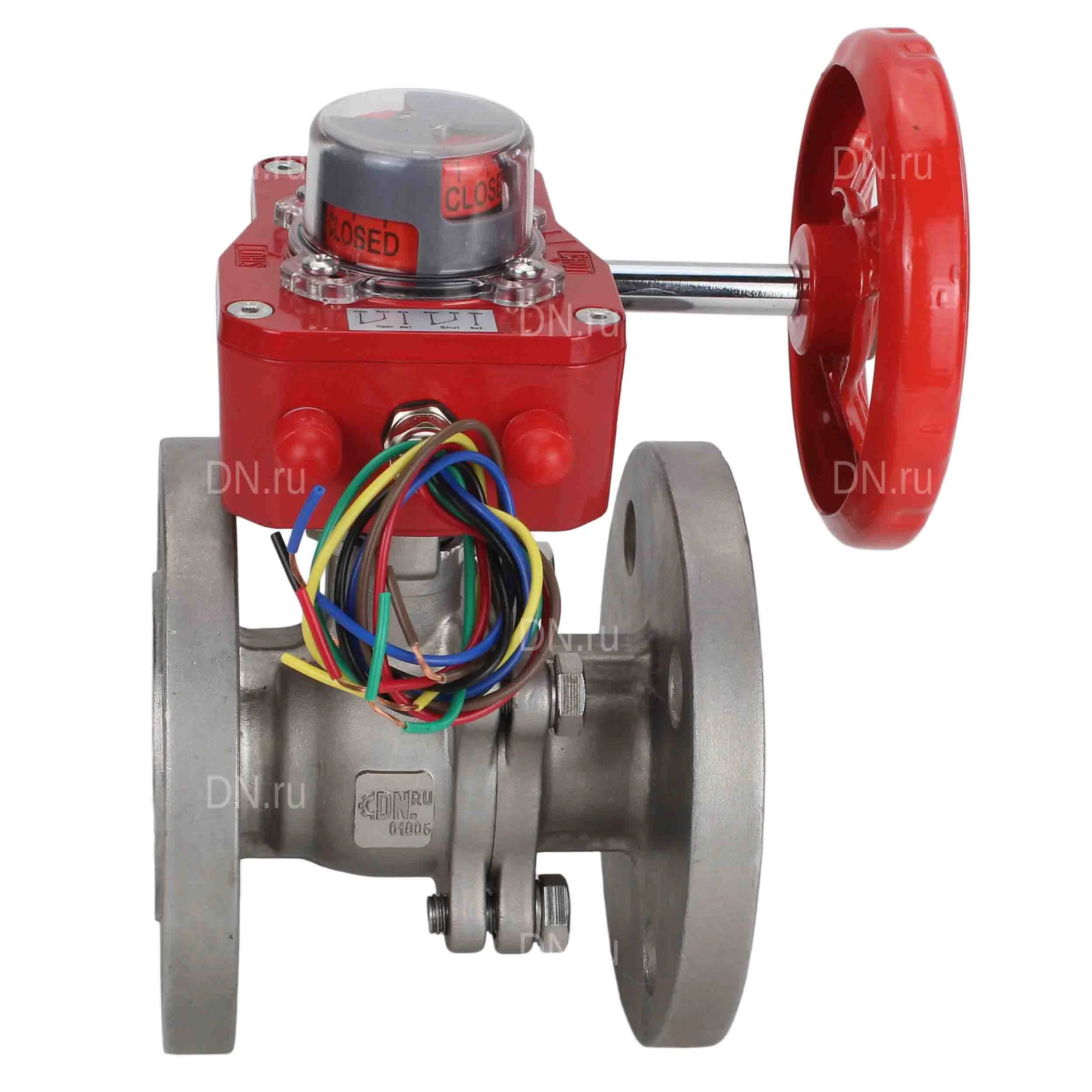

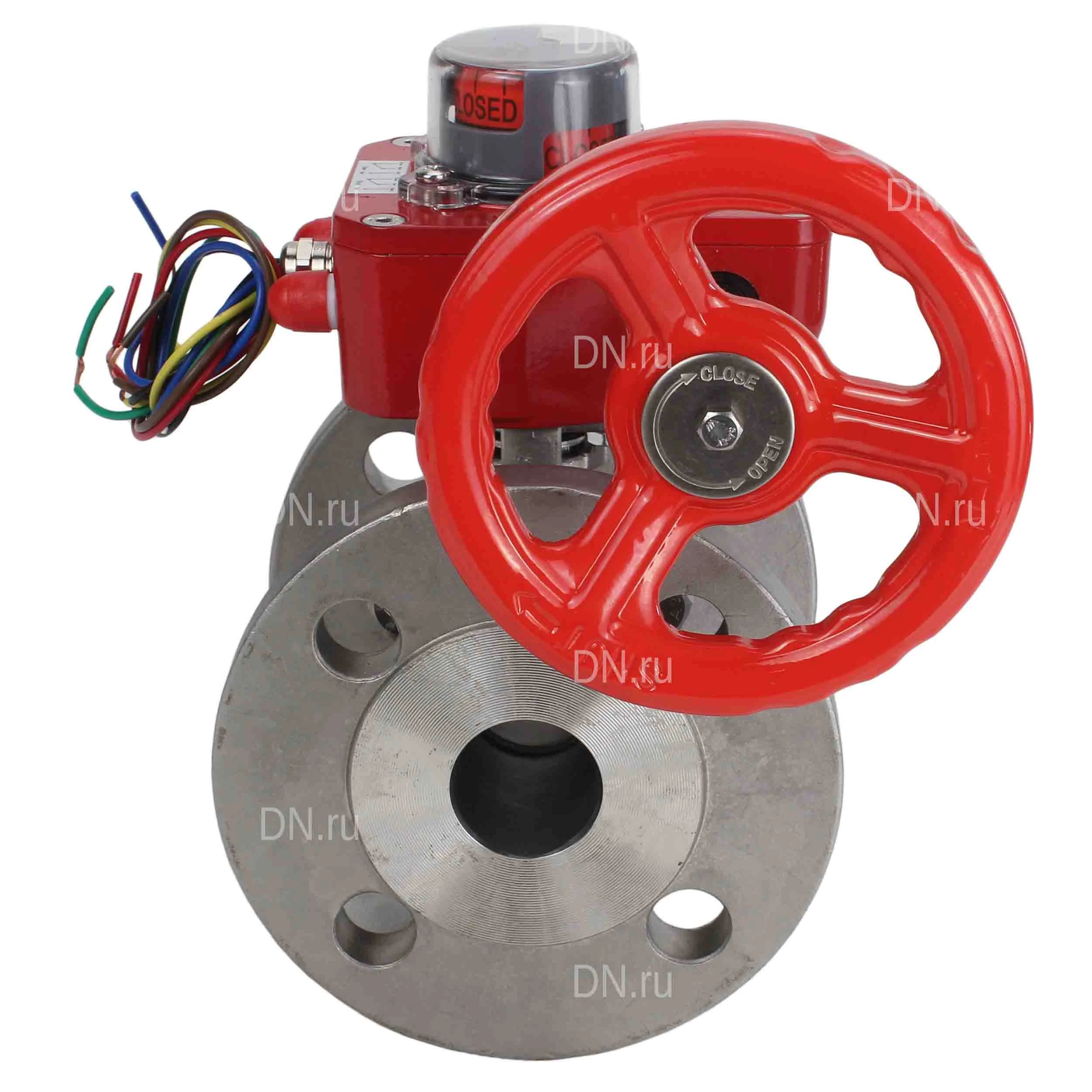

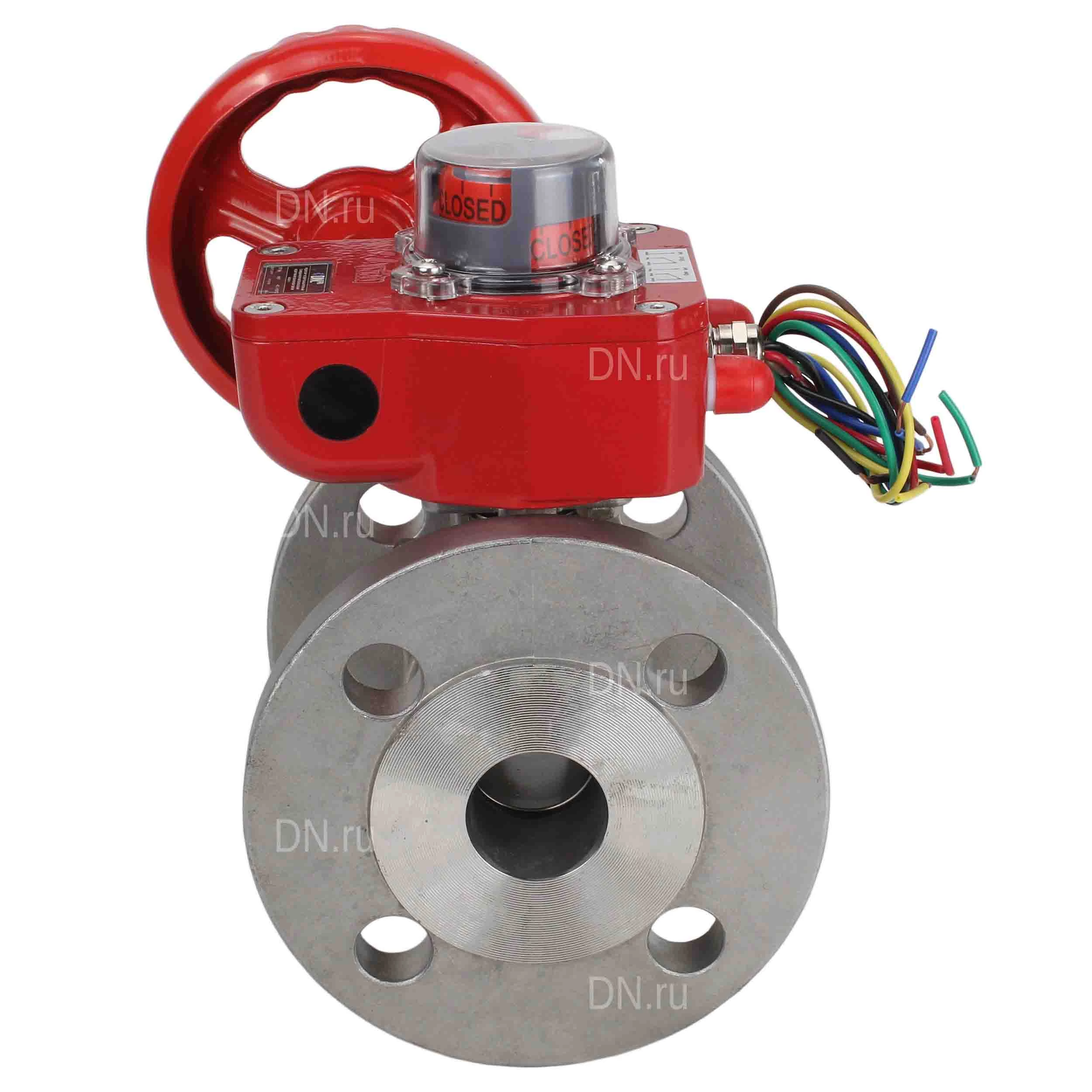

Кран шаровой DN.ru Ду250 Ру16 полнопроходной двухходовой, нержавеющая сталь, фланцевый, уплотнение - PTFE, с ISO-фланцем и редуктором DN.ru HGBF RQN4-1200Z с индикатором положения и датчиком обратной связи (BV3232P(2pc)-FP-F-ISO-H)

Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов серии BV3232P(2pc)-FP-F-ISO-H возможна в системы, транспортирующие жидкие и газообразные среды (вода, воздух, пар, вода техническая, нефть, нефтепродукты), неагрессивные к материалам крана. Редуктор DN.ru HGBF RQN4-1200Z позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 с редуктором HGBF RQN4-1200Z: Давление номинальное PN - 16 бар Диаметр номинальный DN - 250 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 12 шт. Диаметр болтовых отверстий на одном фланце - 26 мм Среда - вода, воздух, пар, вода техническая, нефть, нефтепродукты Тип управления - с редуктором Применение - Водоснабжение, Теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 200°С Цвет - серый Присоединение - фланцевое Датчик обратной связи - есть Управление - редуктор Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Крутящий момент на валу арматуры - 810 Нм Тип ISO-фланца арматуры - F14, F12 Размер вала арматуры (квадрат) - 27х27 мм Серия - BV3232P Страна производитель - Россия Срок службы - 10 лет Вес - 85.3 кг Кран шаровой DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 с редуктором HGBF RQN4-1200Z Габаритные и установочные размеры крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 с редуктором HGBF RQN4-1200Z: Dn - 250 мм L - 450 мм D - 405 мм E - 220 мм Эскиз крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 с редуктором HGBF RQN4-1200Z Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16: № п/п Наименование деталей Материал 1 Стойка сталь WCB (аналог 25Л) 2 Уплотнение PTFE 3 Упорная прокладка PTFE 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Прокладка PTFE 6 Фланцевый элемент нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) 7 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 9 Корпус нержавеющая сталь CF8М/SS 316 (аналог 08Х17Н14М2) 10 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Седло PTFE 12 Болт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 13 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Сальник нержавеющая сталь CF8/SS 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 DN.ru BV3232P(2pc)-FP-F-ISO-H Ду250 Ру16 Технические параметры редуктора DN.ru HGBF RQN4-1200Z Модель редуктора - HGBF RQN4-1200Z Длина редуктора - 300 мм Ширина редуктора - 164 мм Высота редуктора - 220 мм Крутящий момент - 1200 Нм Диаметр штурвала - 300 мм Угол поворота редуктора - 90° Диапазон регулировки привода - 5° Вес - 6.8 кг. Редуктор DN.ru HGBF RQN4-1200Z Таблица деталей и материалов редуктора DN.ru HGBF RQN4-1200Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Концевой выключатель - 18 Уплотнительное кольцо NBR Эскиз деталей и материалов редуктора DN.ru HGBF RQN4-1200Z
