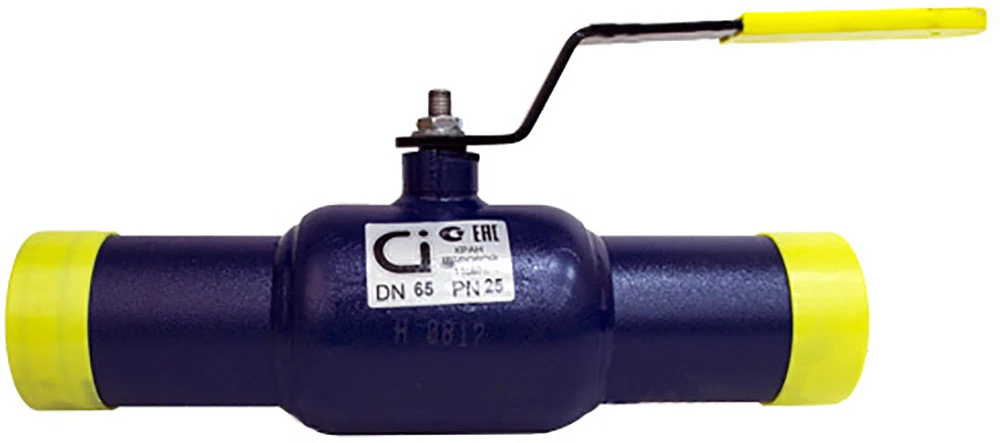

Кран шаровой Ci 11с67п Ду65 Ру25 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, под приварку, ручка-рычаг

Стальной шаровой кран Ci 11c67п предназначен для установки в качестве запорного устройства, полностью перекрывающего поток рабочей среды на трубопроводах, транспортирующих воду, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана. Общие характеристики крана Ci Ду65 Диаметр номинальный DN - 65 мм Давление номинальное PN - 25 бар Класс герметичности по ГОСТ 54808-2011 - "A" Материал корпуса - Углеродистая сталь 20 Материал шара - Нержавеющая сталь AISI/SS 304/08Х18Н10 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - стандартнопроходной Водоразборный кран - нет Наличие спускника - нет Цвет арматуры - Синий Тип управления - рукоятка Температура рабочей среды max 200°C Температура окружающей среды min - от -40°C Температура окружающей среды max - до 60°C Среда - вода, вода техническая, нефтепродукты, нейтральные среды, газообразные среды Условия производства - ГОСТ 21345-2005 Страна производитель - Китай Срок службы - 10 лет Область применения - теплоснабжение Вес - 3.7 кг Кран шаровой Ci 11с67п Габаритные размеры крана Ci Ду65 L, мм - 280 L1, мм - 360 Н, мм - 119 Н1, мм - 164 Вес, кг - 3.7 Эскиз крана шарового Ci 11с67п Устройство и материалы деталей крана Ci Ду65: /tr> № на схемеНаименованиеМатериал 1РучкаСталь 3 2ГайкаОцинкованная сталь 3Кольцо уплотнительноеСиликон, EPDM70 4КольцоФ4К20 (PTFE +20% С) 5ШтокСталь 20Х13 (AISI 420) 6ШарСталь 08Х18Н10 (AISI 304) 7ПатрубокСталь 20 8ГорловинаСталь 20 9ПружинаСталь 65Г (Сталь 60С2А) 10Кольцо опорноеСталь 08ПС 11СедлоФ4К20 (PTFE +20% С)12КорпусСталь 20 ПокрытиеЛКМ – эмаль, цвет синий Эскиз крана шарового Ci 11с67п - устройство
