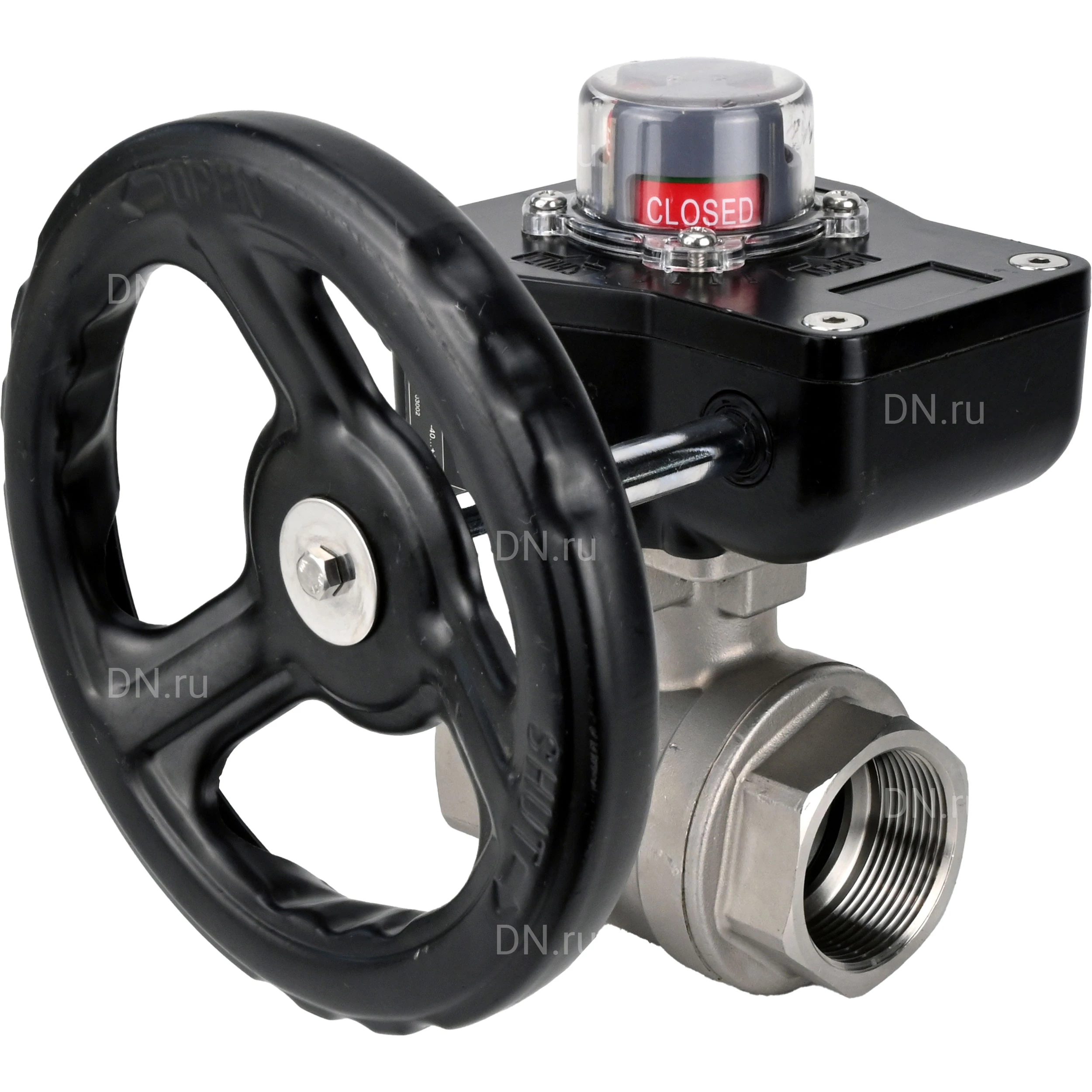

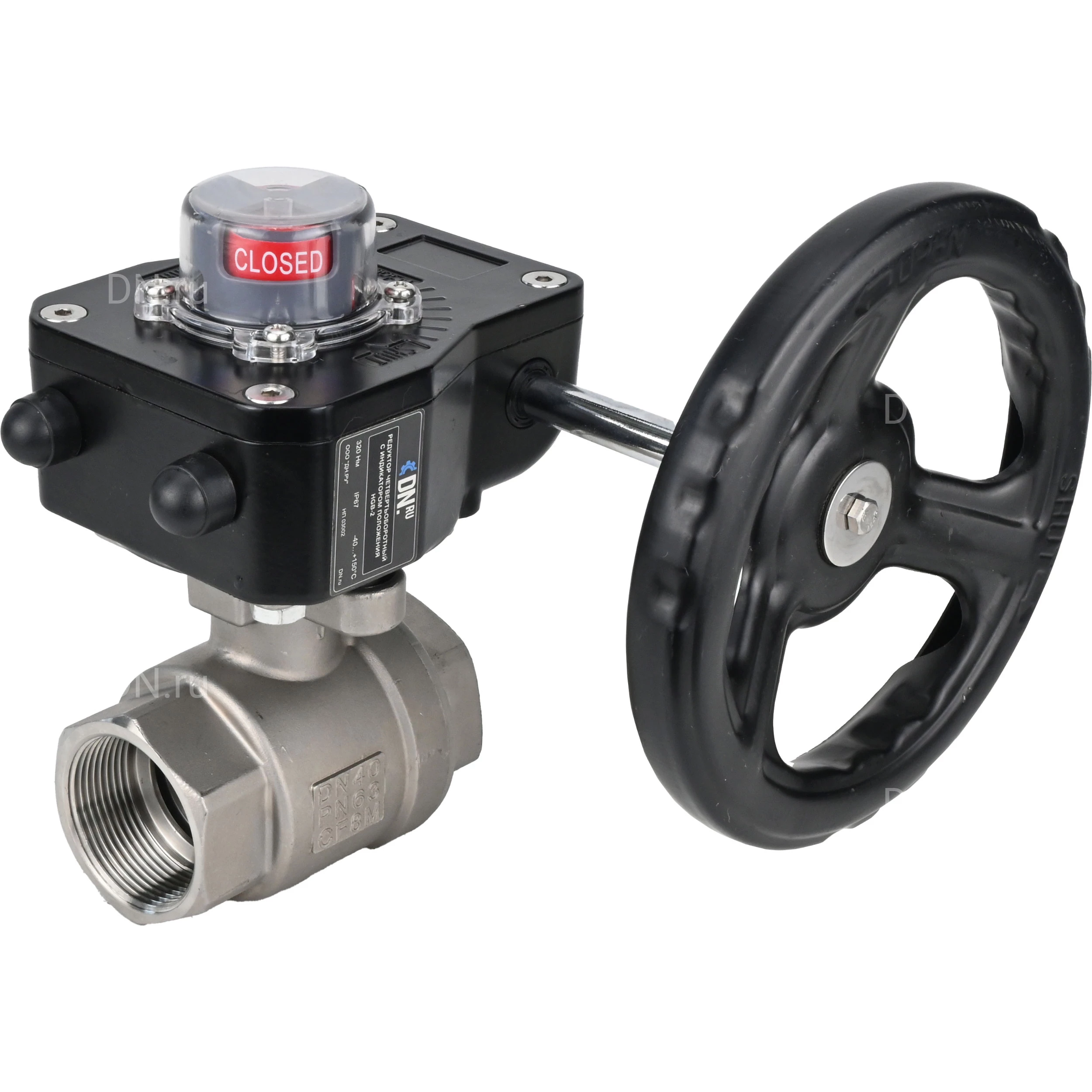

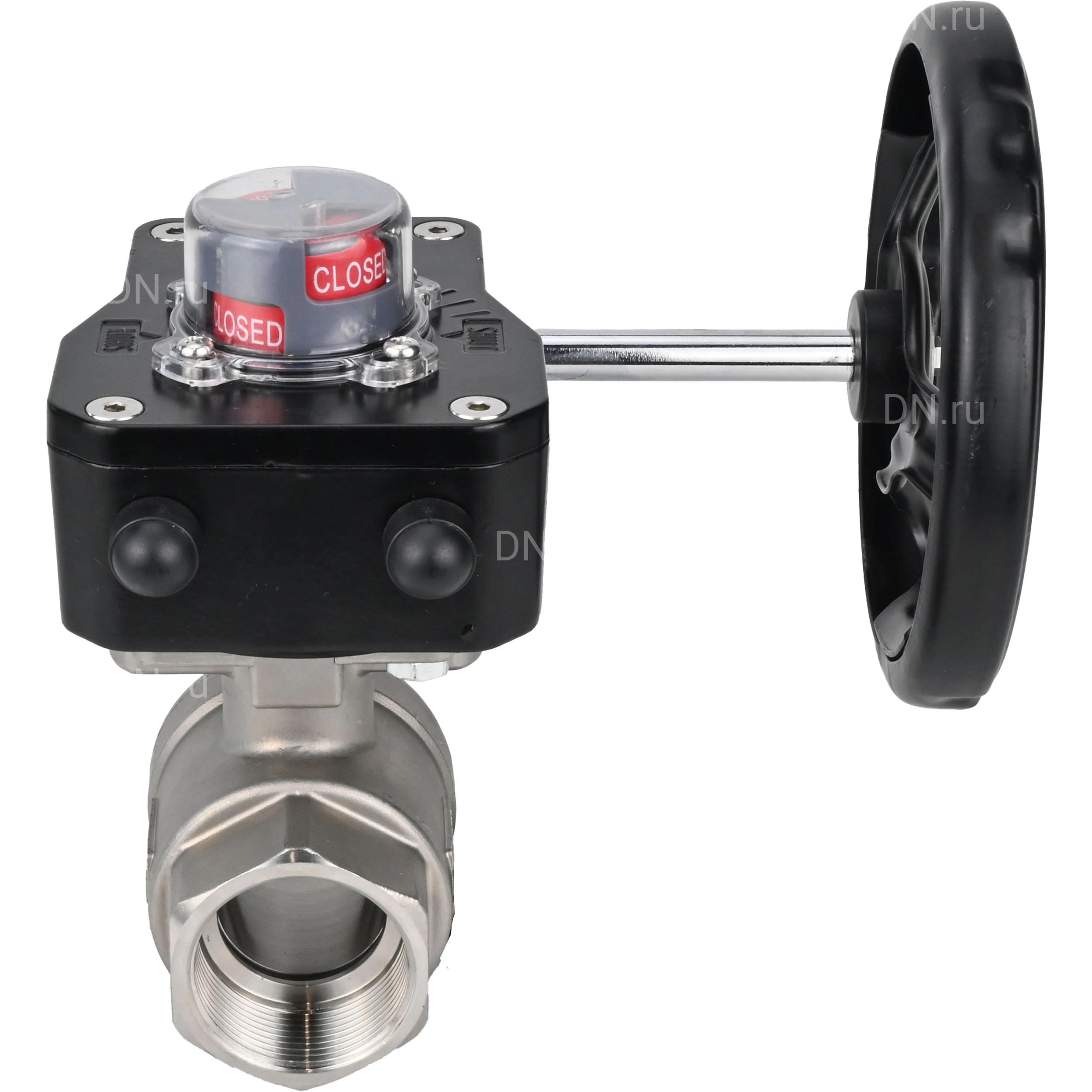

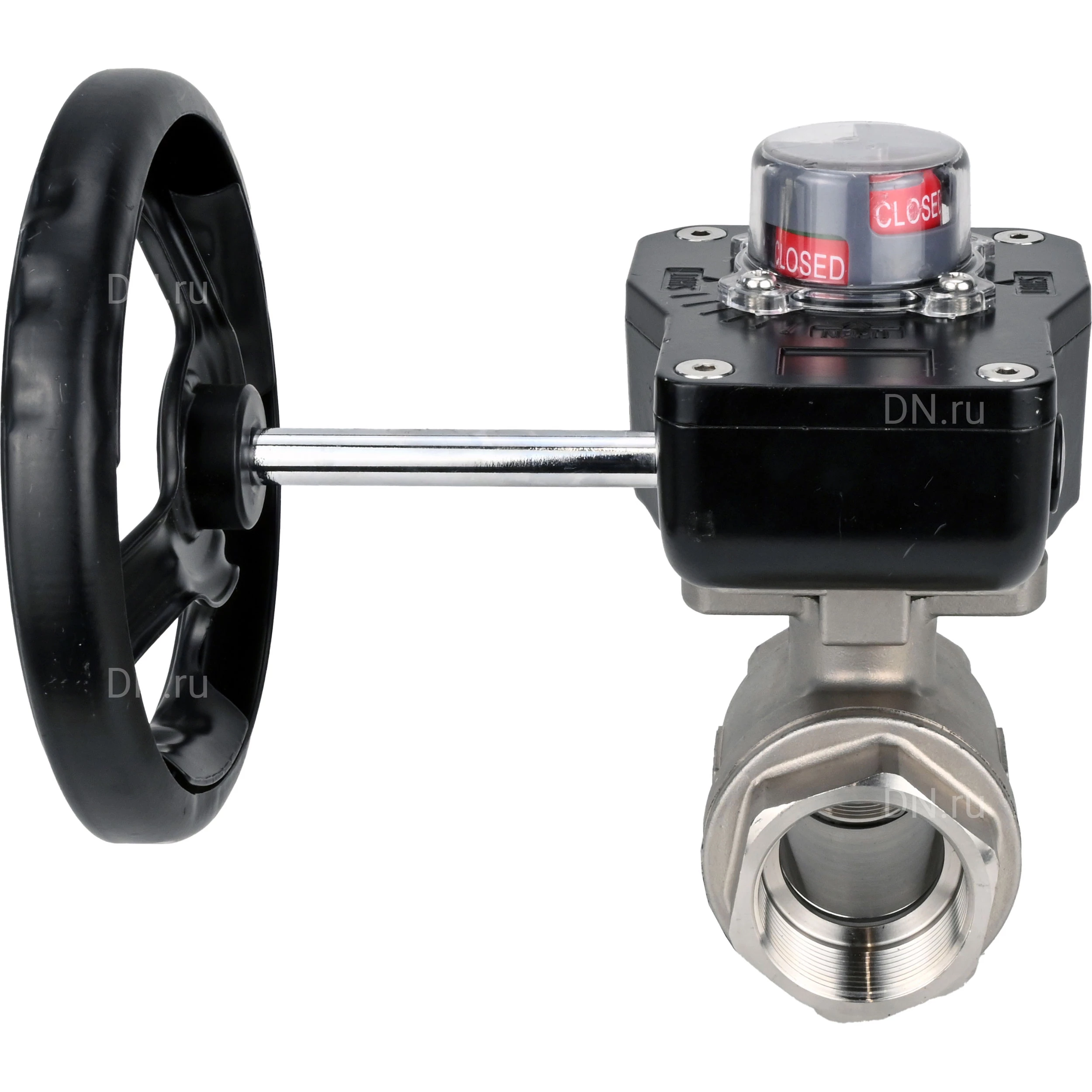

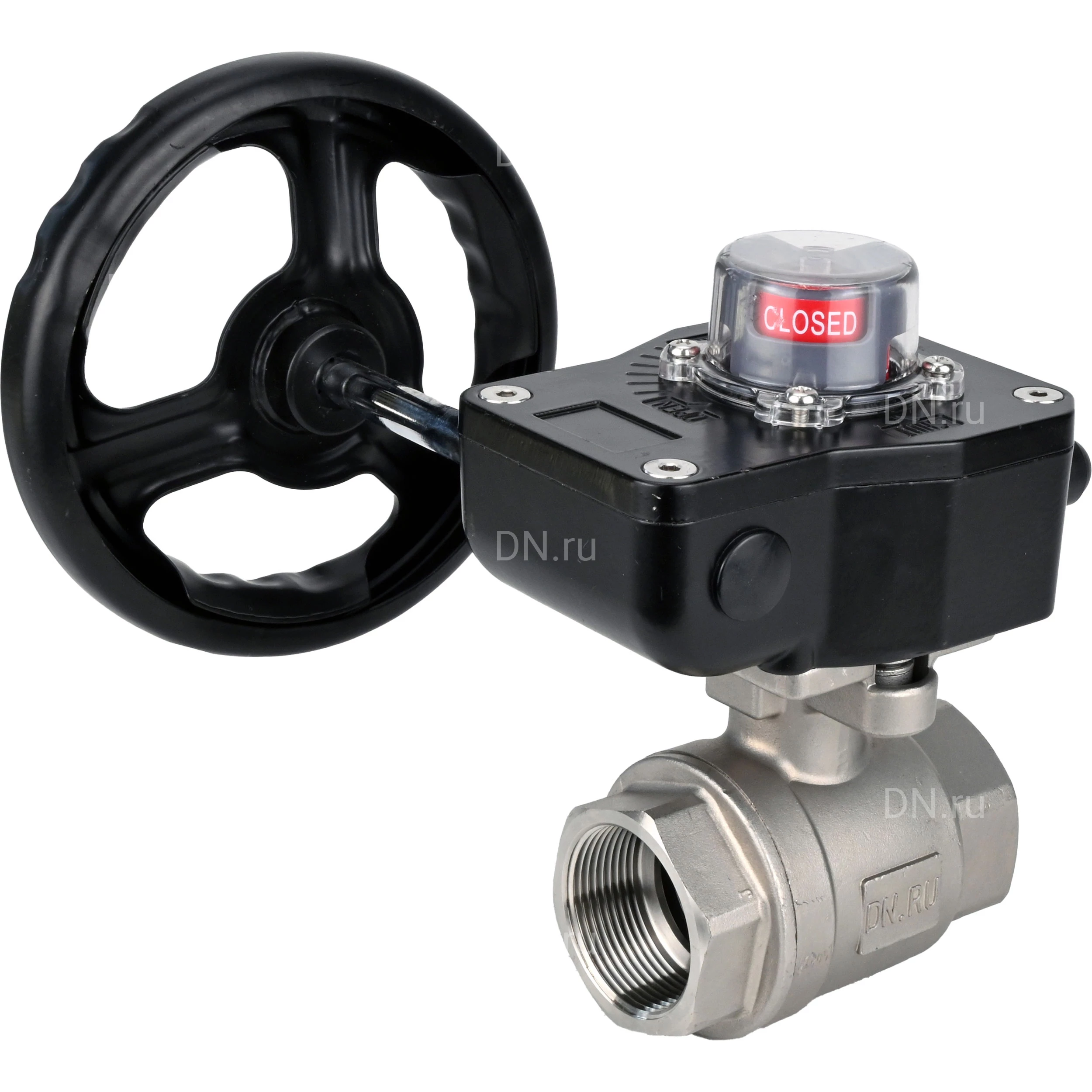

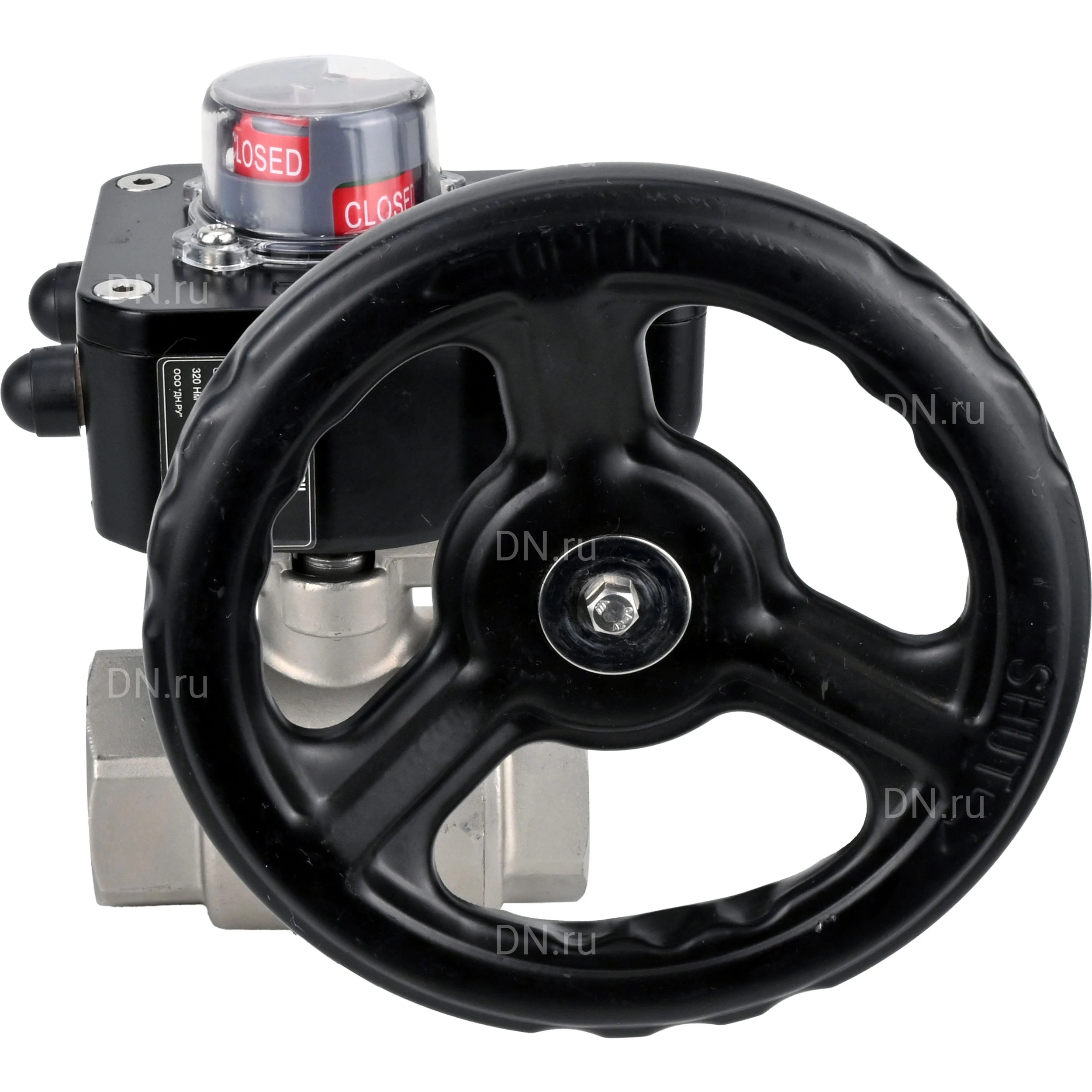

Кран шаровой DN.ru 1″ Ду25 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN1-180Z (BV3232P(2pc)-FP-T-ISO-H)

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Технические параметры DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 с редуктором HGB RQN-Z: Давление номинальное PN - 63 бар Диаметр номинальный DN - 25 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, пар, слабоагрессивная среда, нефтепродукты Тип управления - с редуктором Применение - Теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 230°С Присоединение - Внутренняя резьба Датчик обратной связи - нет Управление - редуктор Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Проходное сечение - 24 Водоразборный - нет Тип устройства крана - двухходовой Крутящий момент на валу арматуры - 6 Нм Тип ISO-фланца арматуры - F04, F05 Размер вала арматуры (квадрат) - 11х11 мм Серия - BV3232P Страна производитель - Россия Вес - 2.23 кг Бренд - DN.ru Класс материала корпуса - нержавеющая сталь Уплотнение - PTFE / Фторопласт / Тефлон Кран шаровой DN.ru 1″ Ду25 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с редуктором DN.ru HGB RQN1-180Z (BV3232P(2pc)-FP-T-ISO-H) Габариты и размеры затвора DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 с редуктором HGB RQN-Z: D - 24 мм L±1.5 - 72 мм L1 - 165 мм H2 - 54 мм Эскиз габаритов и размеров затвора DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 с редуктором HGB RQN-Z Таблица деталей и материалов затвора DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 с редуктором HGB RQN-Z: № п/п Наименование детали Материал 1,6 Корпус нерж. сталь SS316 2,4 Уплотнение шара PTFE 3 Шар нерж. сталь SS316 5 Уплотнительное кольцо PTFE 7 Шток нерж. сталь SS316 8 Уплотнение штока VITON Эскиз деталей и материалов затвора DN.ru BV3232P(2pc)-FP-T-ISO-H Ду25 Ру63 с редуктором HGB RQN-Z Технические параметры редуктора DN.ru HGB RQN-Z Модель редутора - HGB RQN-Z Температура окружающей среды - от –30⁰C до +120⁰C Степень защиты - IP67 Применение - для различных отраслей, где требуется управление потоками рабочей среды Монтаж - горизонтальный/вертикальный Регулировка хода - 0 – 90° (с возможностью изменения ±5°) Датчик обратной связи - есть Тип ISO-фланца редуктора - F05 Размер штока - 14х14 мм Вес редуктора - 1.3 кг Редуктор DN.ru HGB RQN-Z Габариты и размеры редуктора DN.ru HGB RQN-Z D2 - 81 мм D3 - 50/70 мм d1 - 35 мм A - 165 мм B - 127 мм C - 84 мм D - 66 мм E - 12 мм F - 47мм H - 73 мм Эскиз габаритов и размеров редуктора DN.ru HGB RQN-Z Таблица деталей и материалов редуктора DN.ru HGB RQN-Z № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Уплотнительное кольцо NBR Эскиз деталей и материалов редуктора DN.ru HGB RQN-Z
