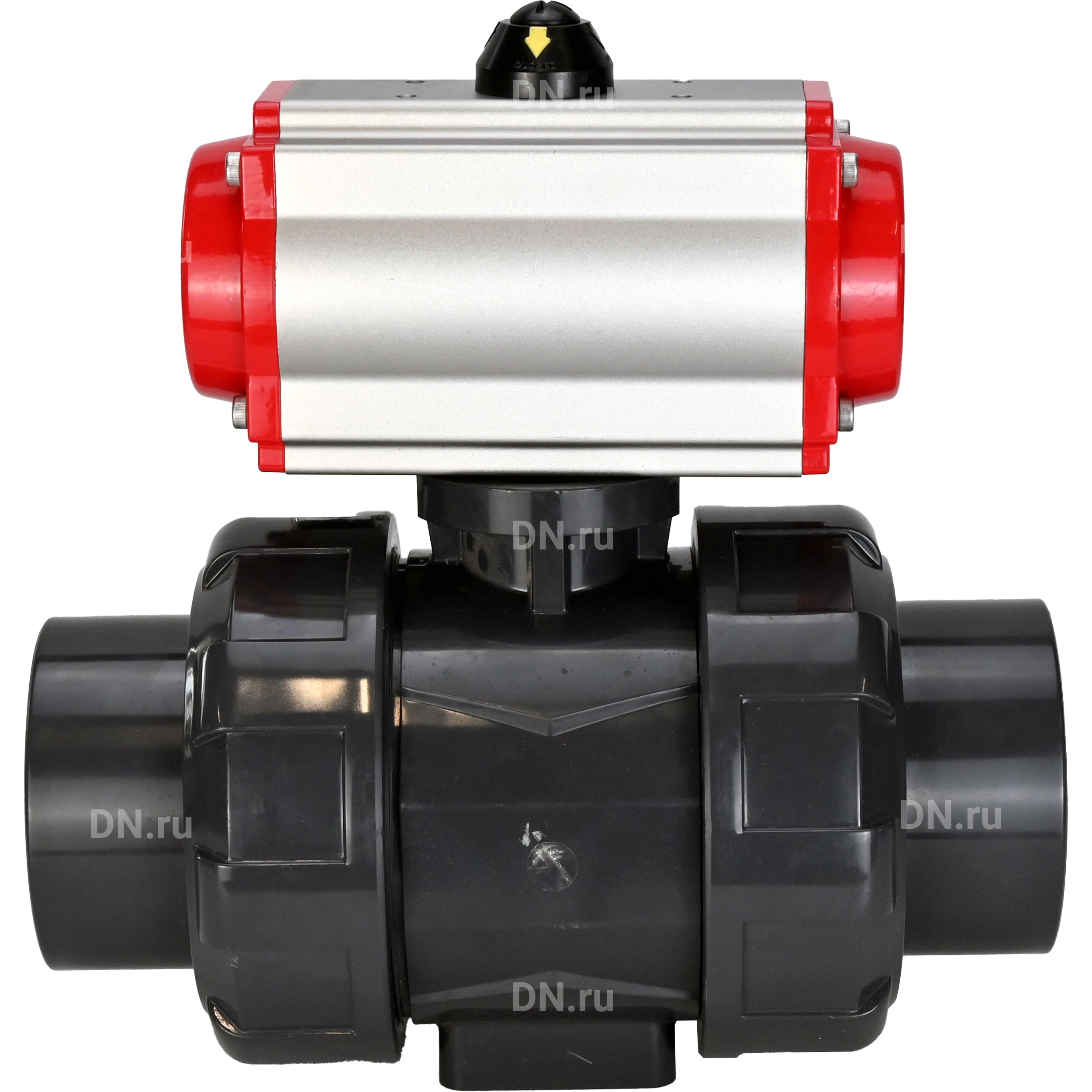

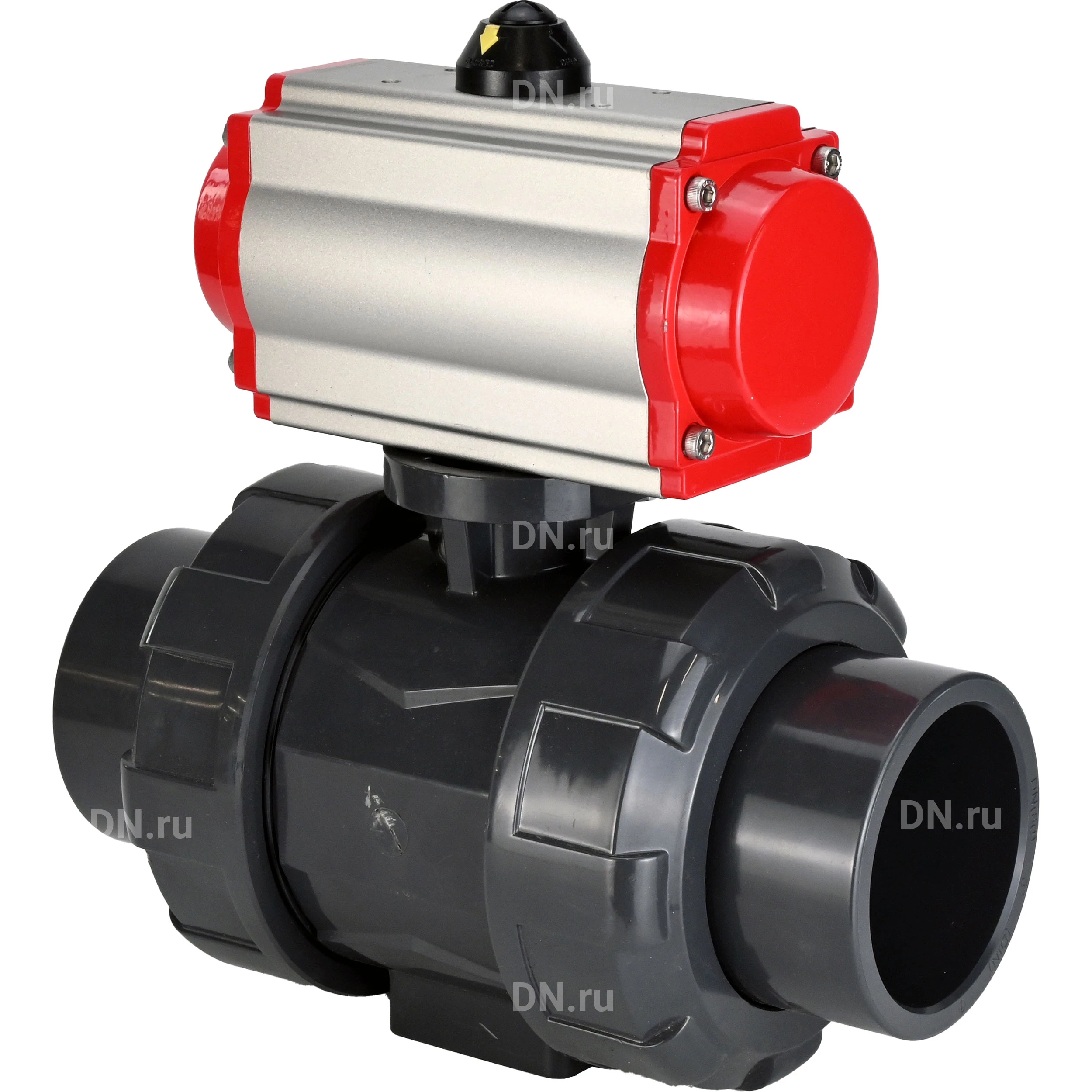

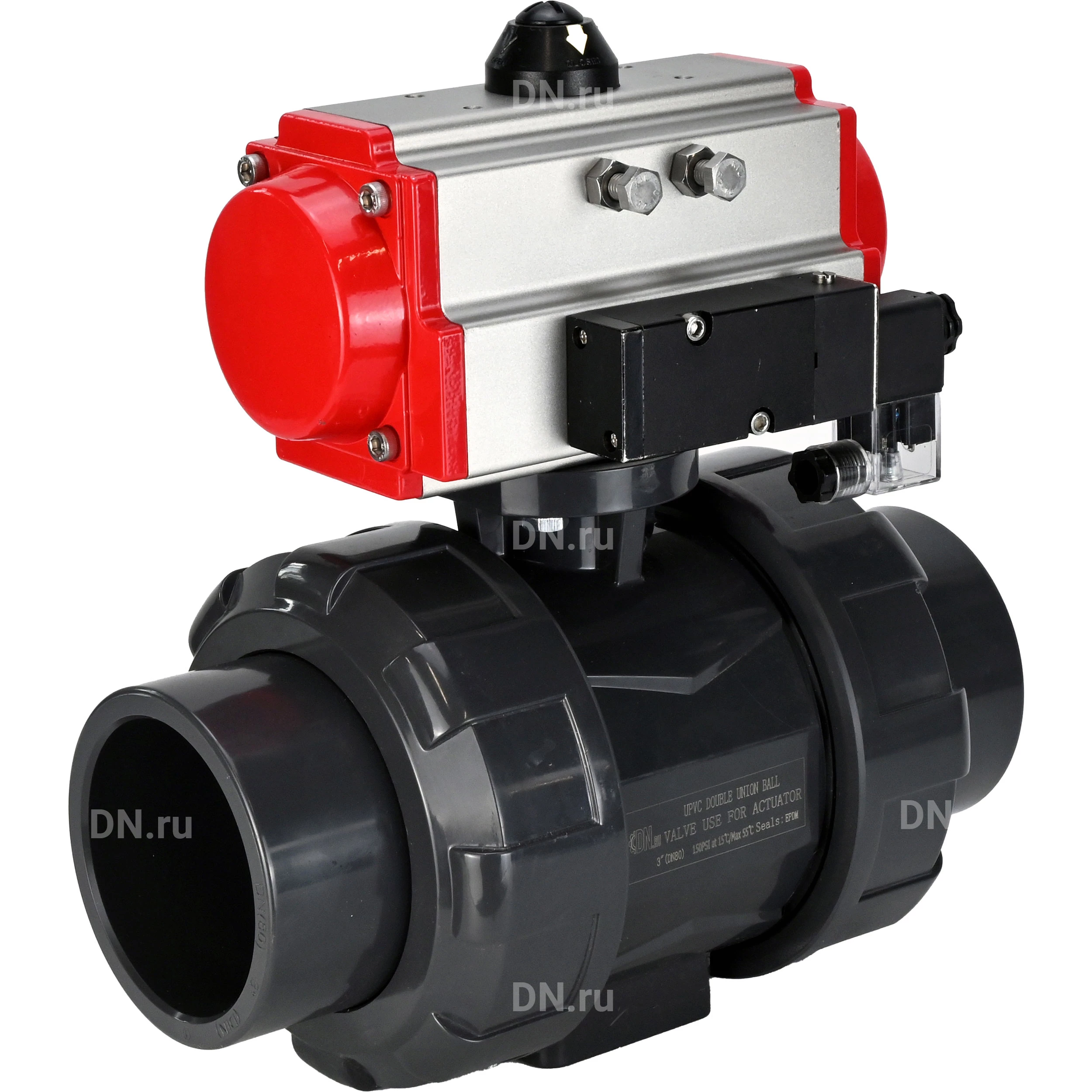

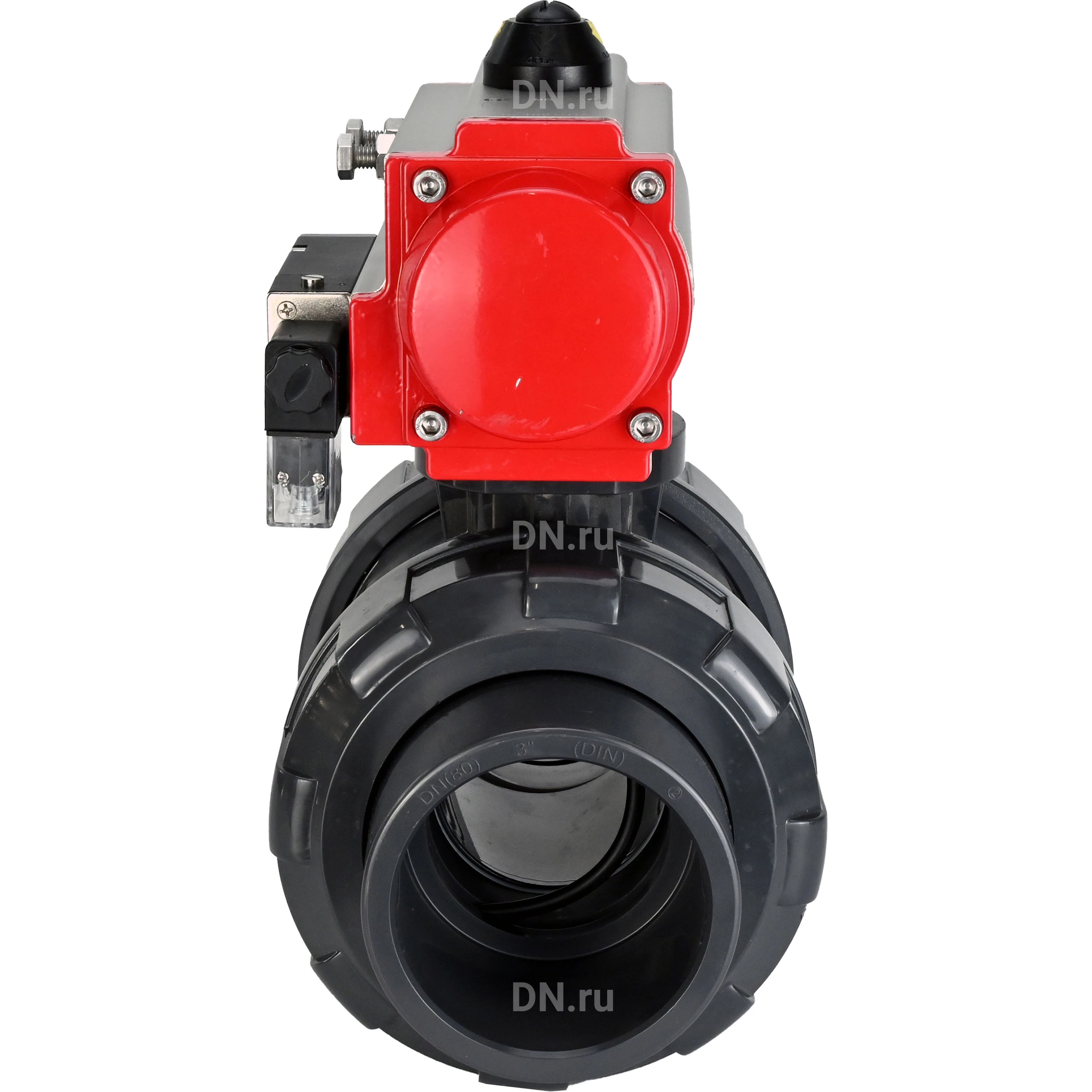

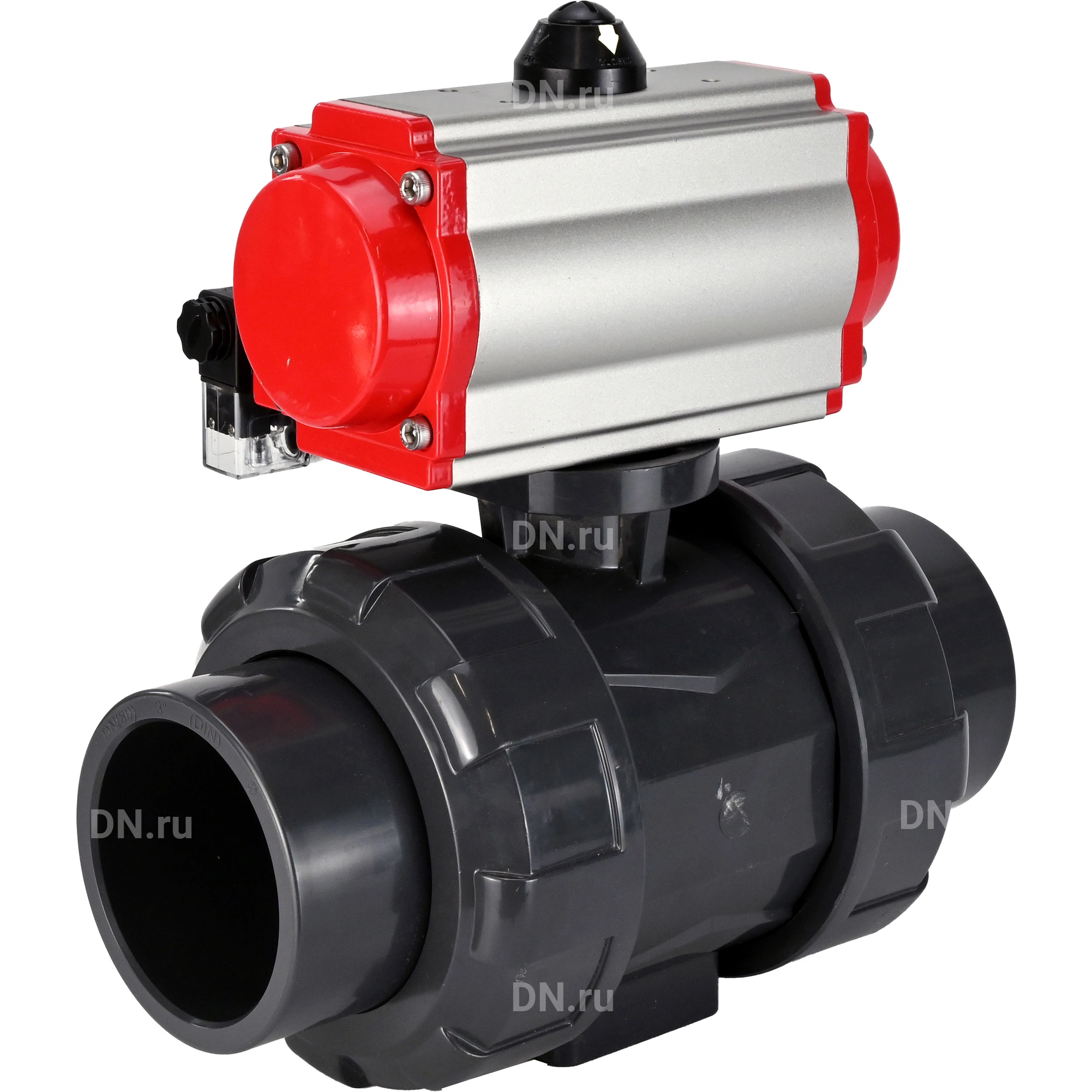

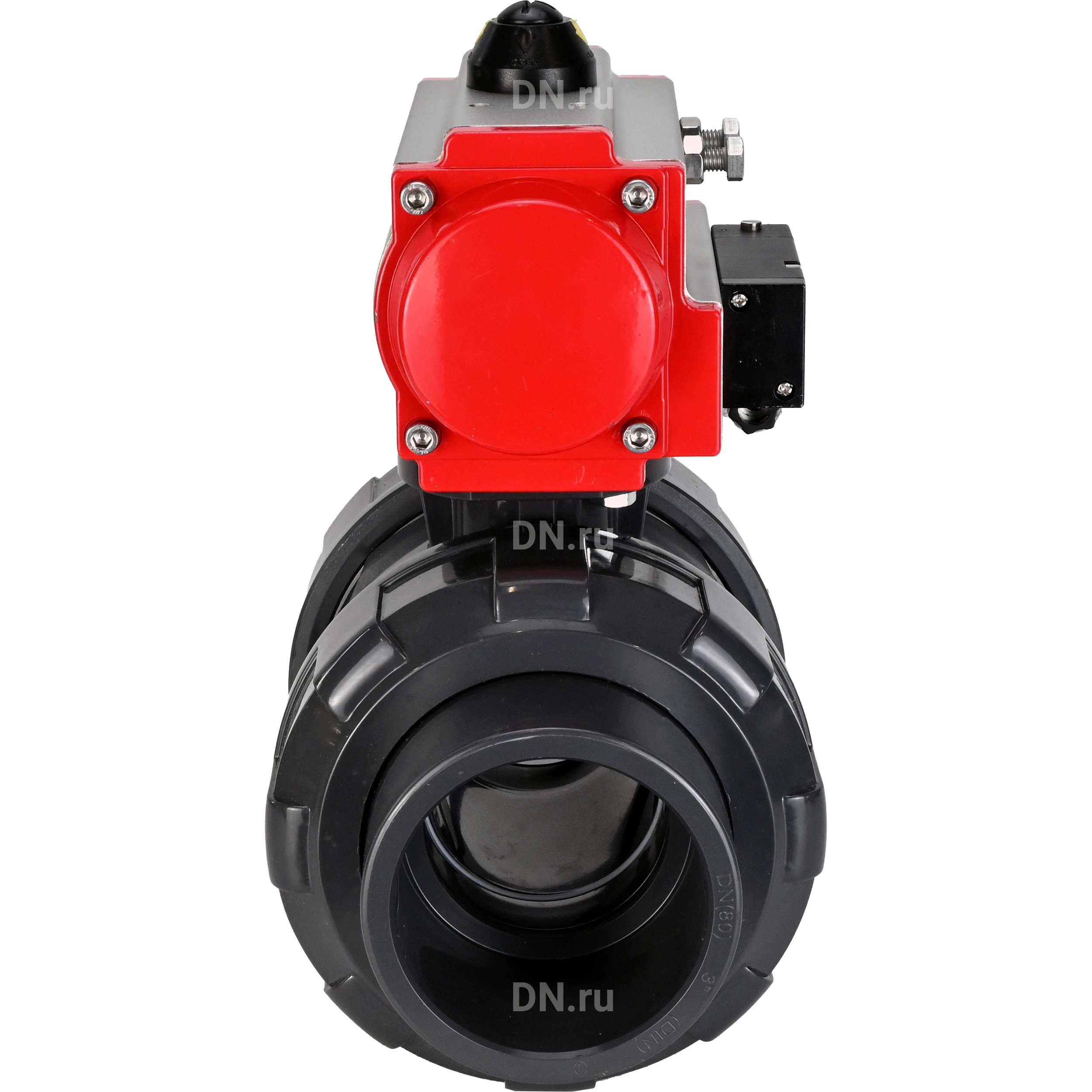

Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 полнопроходной, корпус - НПВХ, шар - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-052 и пневмораспределителем 4М310-08 220В NAMUR
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Кран шаровой применяется в качестве запорной арматуры для перекрытия потока рабочей среды в трубопроводах. Перекрытие рабочего потока происходит посредством запирающего элемента, которым служит шар со сквозным цилиндрическим отверстием. С помощью рукоятки, установленной на корпусе, осуществляется поворот шара вокруг оси. Для полного перекрытия потока достаточно повернуть ее на угол 90 градусов.Пневмоприводы двойного действия DA используют два порта для подачи среды управления и создания движения в обоих направлениях, как для открытия, так и для закрытия арматуры. Один порт используется для перемещения поршня в одном направлении, а другой — для перемещения в противоположном направлении.Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Технические параметры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 15 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, сточные воды, нейтральные среды Тип управления - С пневмоприводом Применение - теплоснабжение Проход шара крана - полнопроходной Присоединение - клеевое Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Водоразборный - нет Тип устройства крана - двухходовой Крутящий момент на валу арматуры - 3 Нм Тип ISO-фланца арматуры - F03 Размер вала арматуры (квадрат) - 9х9 мм Серия - BV4242E Страна производитель - Россия Гарантия - 12 мес. Вес - 1.936 кг Кран шаровой DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 с пневмоприводом PA-DA-052 и пневмораспределителем 4M310-08 220В Габариты и размеры крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: D - 56 мм d - 15 мм d1 - 20.3 мм d2 - 20 мм L - 123.5 мм L1 - 23 мм L2 - 67 мм H1 - 66 мм H2 - 27.5 мм H3 - 8 мм M - 20 мм I - М5 C - 36 мм SxS - 9х9 мм Эскиз габаритов и размеров крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 Таблица деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10: № п/п Наименование детали Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Шар UPVC (НПВХ - непластифицированный поливинилхлорид) 3/4/5/6 Кольцевые уплотнения EPDM 7 Шток нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз деталей и материалов крана шарового DN.ru BV4242E-FP-GRM-ISO Дн15 Ру10 Технические параметры пневмопривода DN.ru PA-DA-052: Тип пневмопривода - двойного действия Крутящий момент привода - 24 Нм Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F03, F05 Размер штока - 11х11 мм Страна производитель - Китай Вес привода - 1.4 кг Пневмопривод DN.ru PA-DA-052 Габариты и размеры пневмопривода DN.ru PA-DA-052: A - 30 мм B - 41.5 мм C - 65.5 мм D - 72 мм E - 92 мм F - 65 мм G - 30 мм H - 80 мм I - 36 мм J - 50 мм M - 11х11 мм N - 14 мм Z - 147 мм d - 40 мм K - M5x8 L - M6x10 Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-052 Технические параметры пневмораспределителя DN.ru 4М310-08 220В NAMUR: Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4М310-08 220В NAMUR Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 8 бар Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4М310-08 220В NAMUR
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
