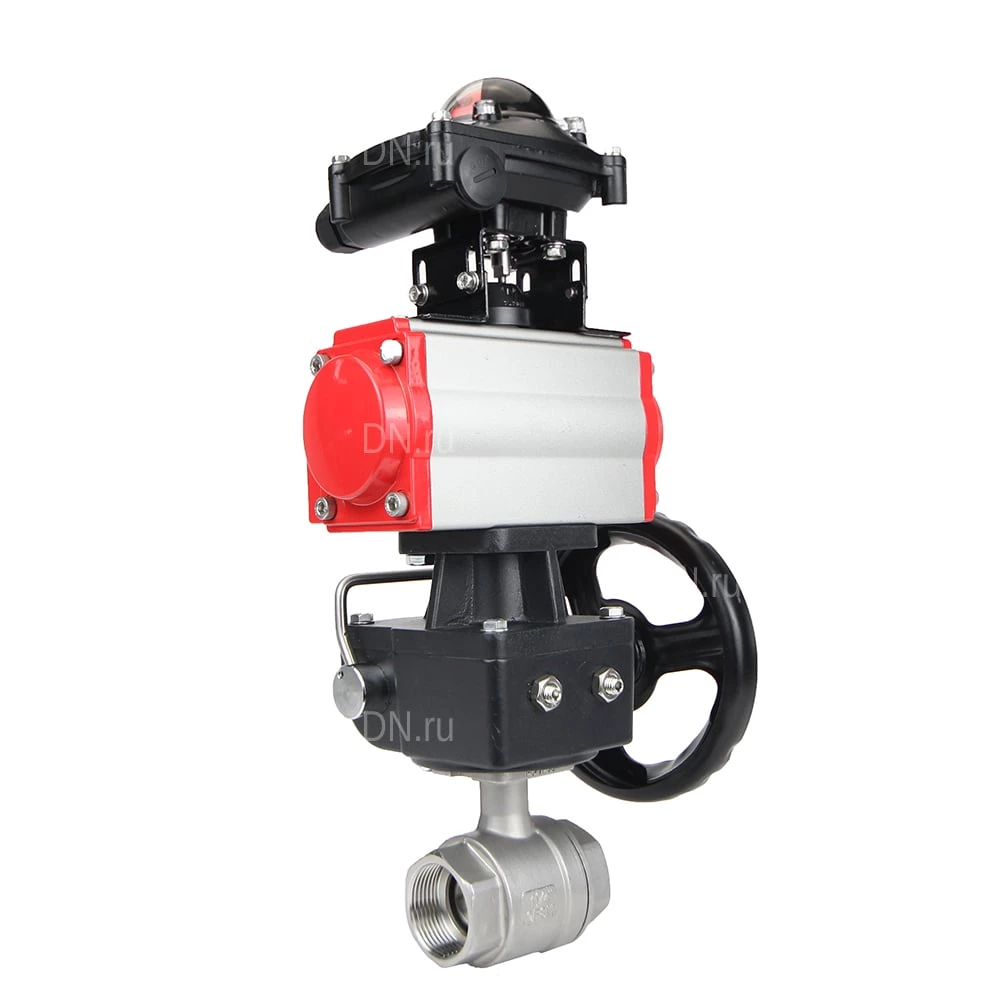

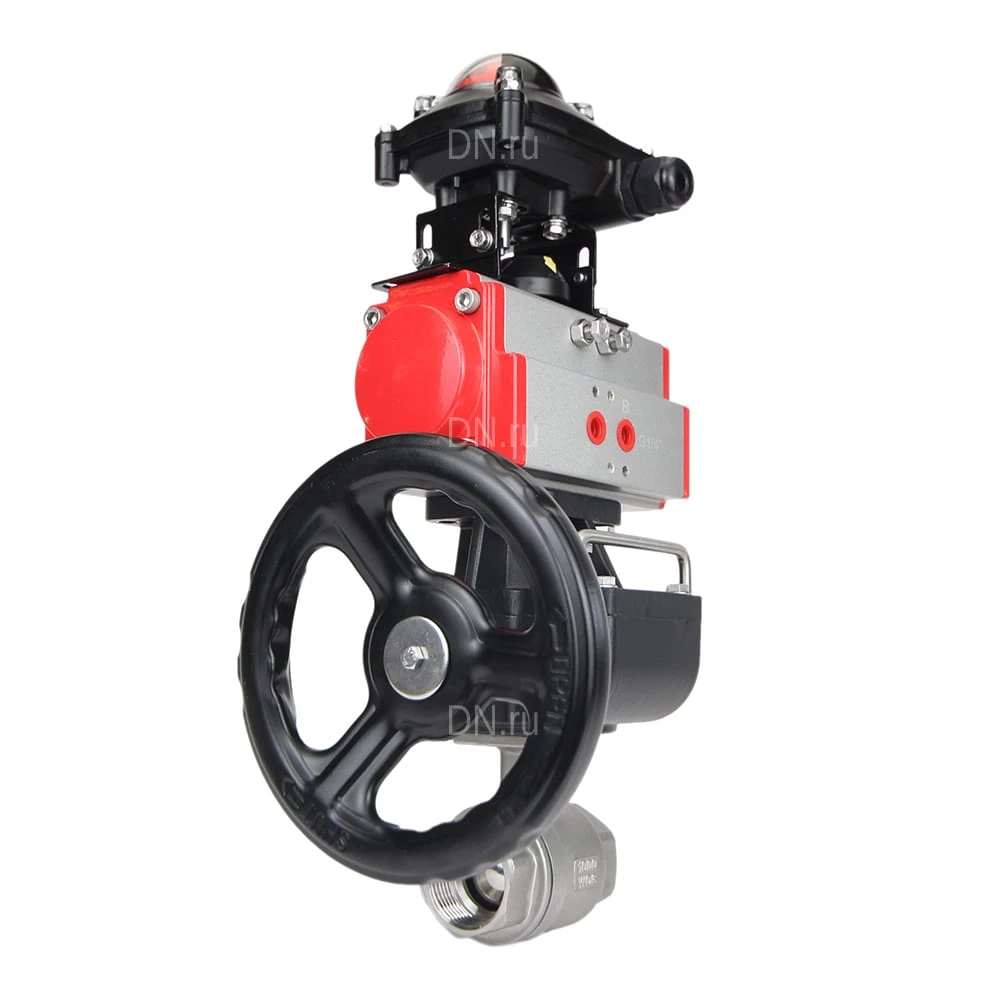

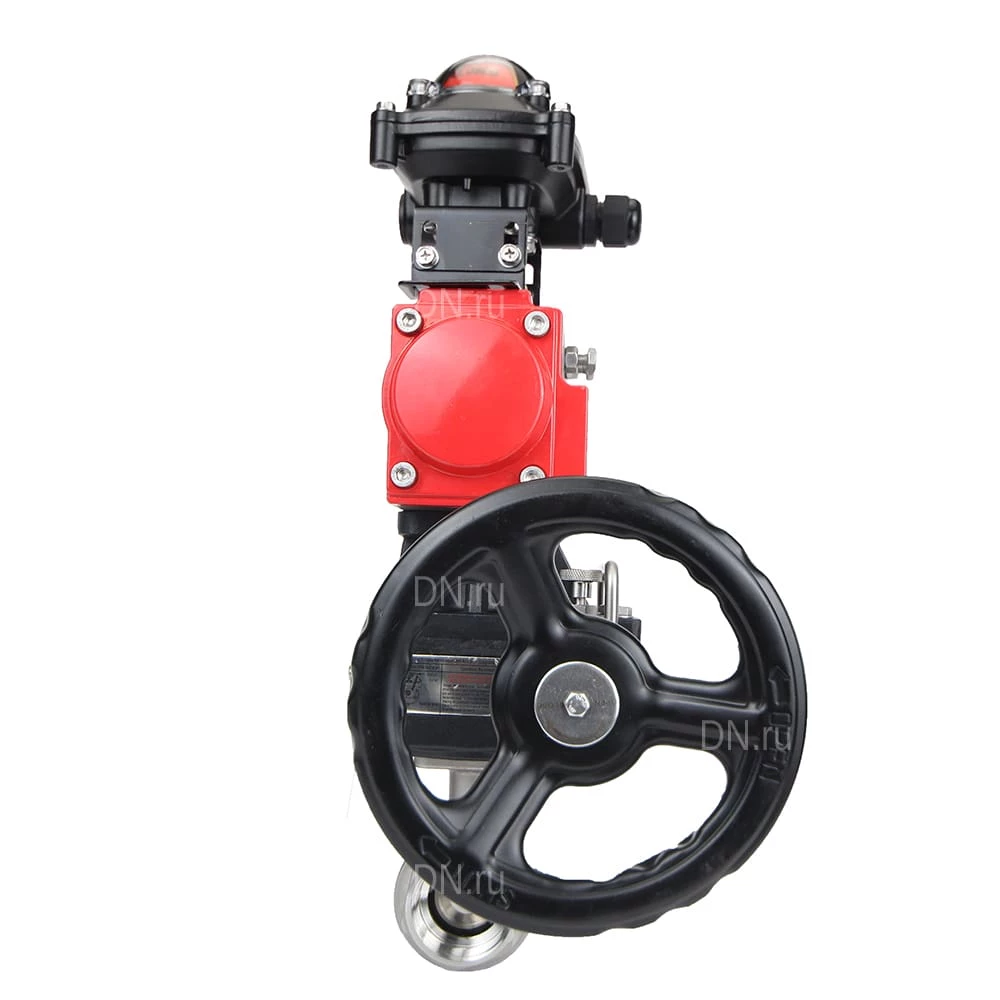

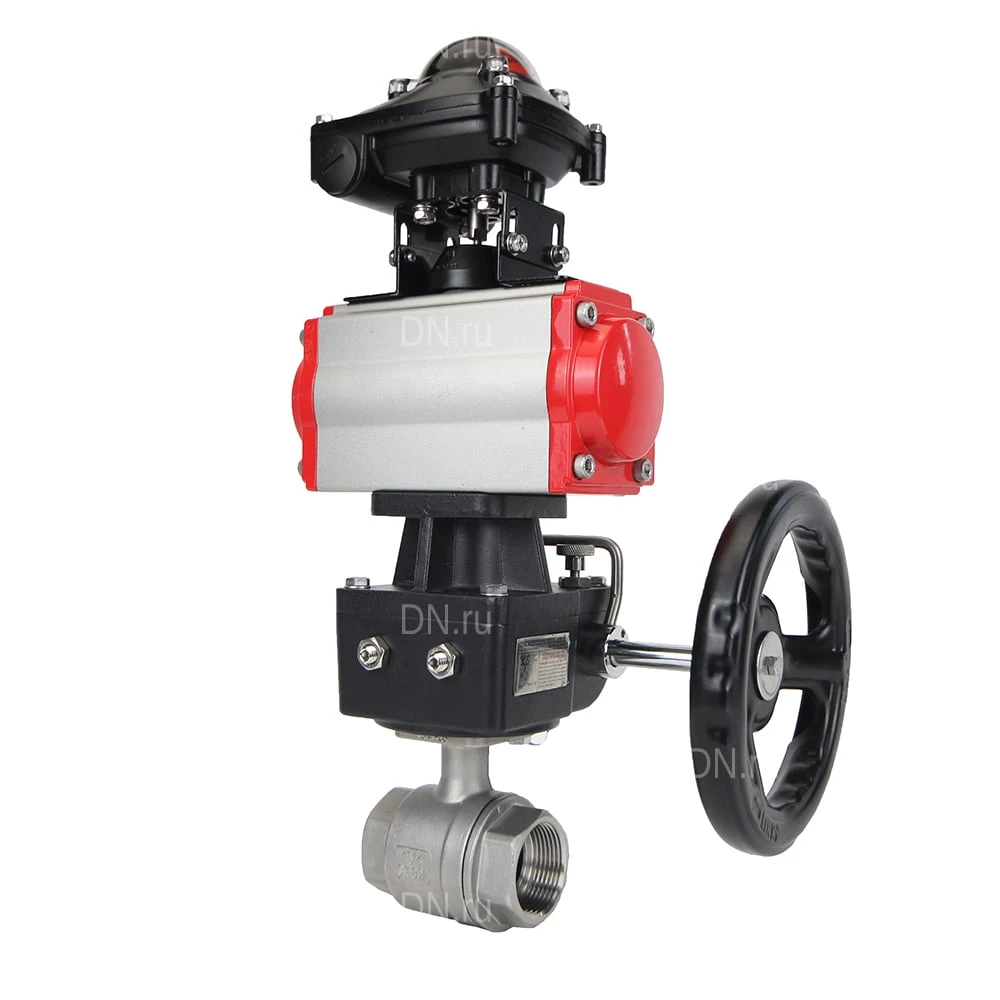

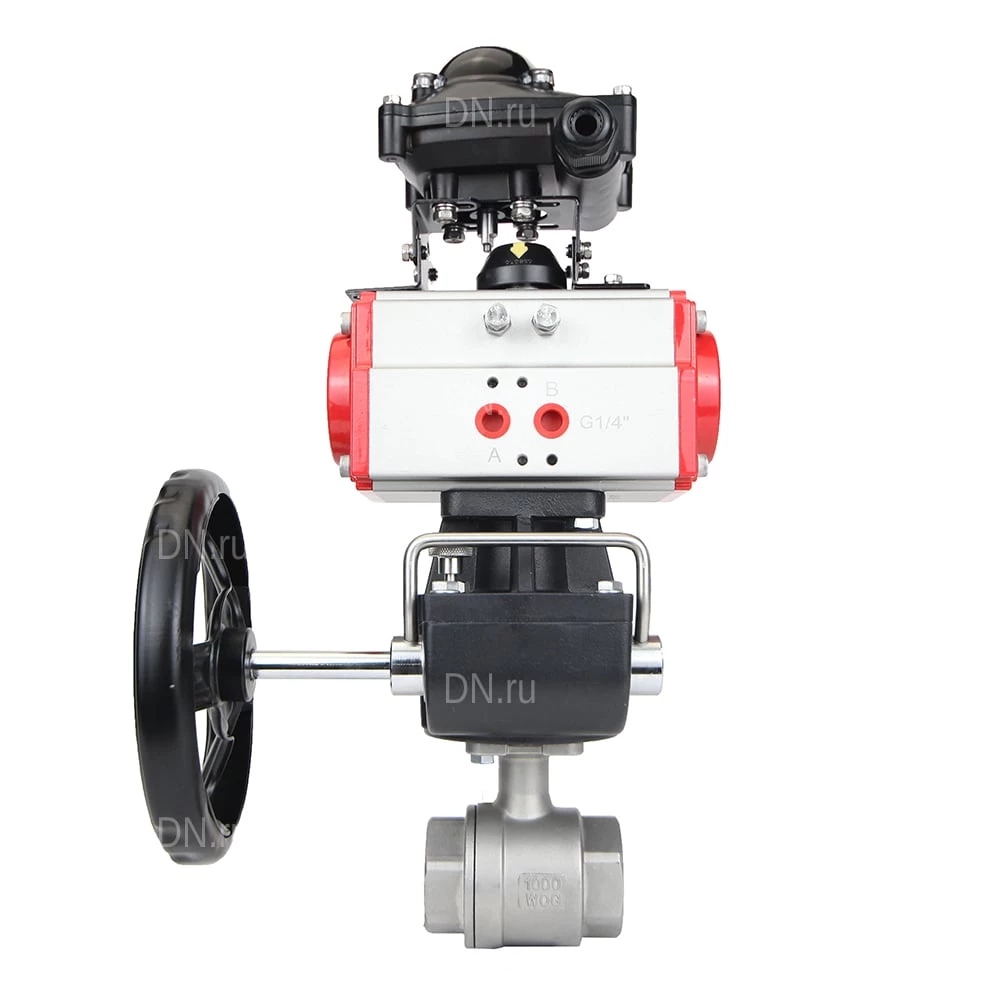

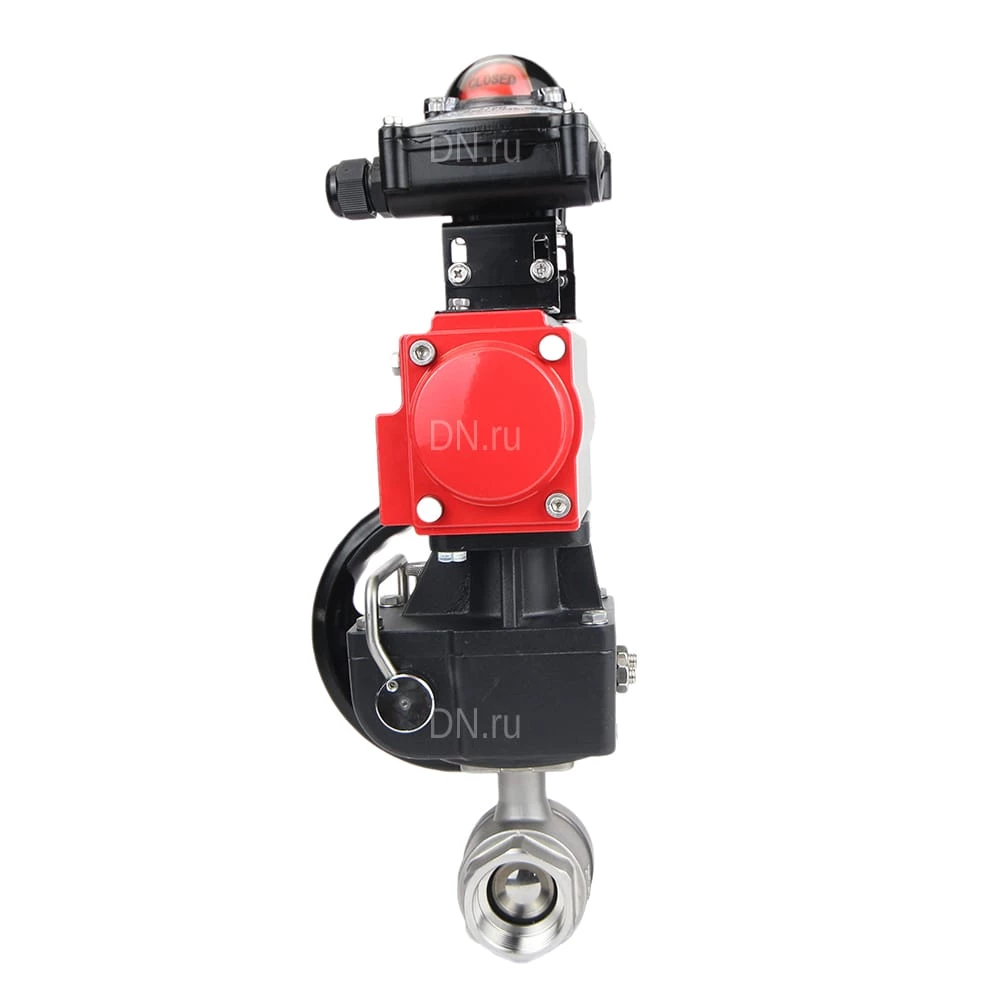

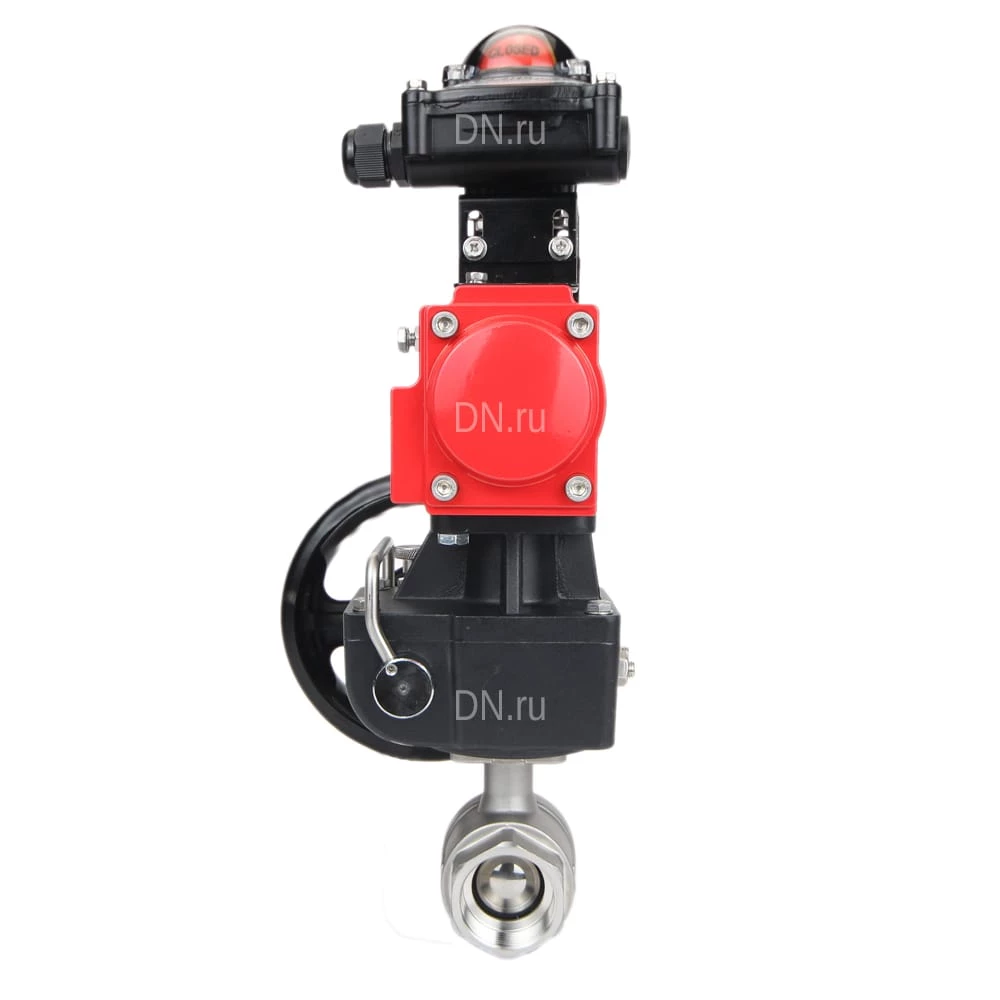

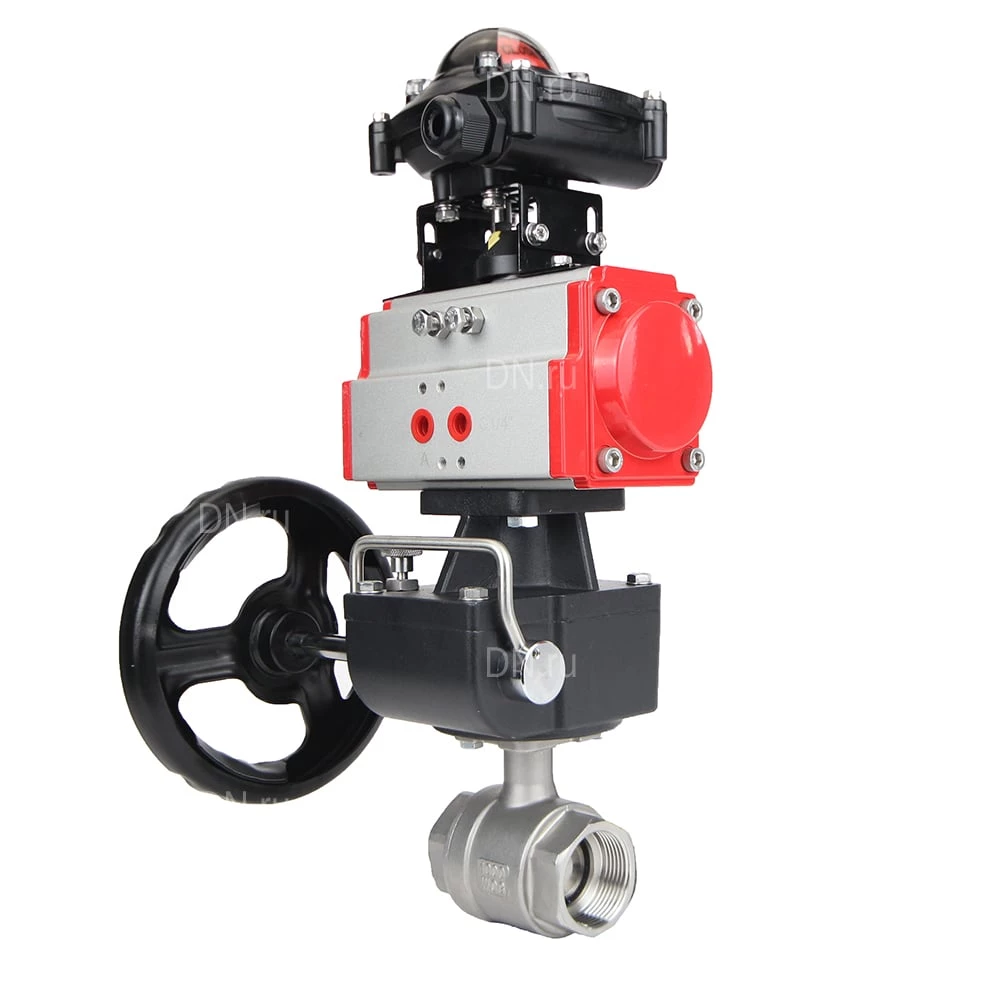

Кран шаровой полнопроходной DN.ru КШМП.316.230-ISO 4″ Ду100 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом двойного действия DN.ru DA-105, БКВ APL-210N и ручным дублером HDM-3

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Пневматические поворотные приводы двойного действия и пневматические поворотные приводы с возвратными пружинами предназначены для автоматизации процесса управления промышленной запорной арматурой - затворами, шаровыми кранами. Пневматические приводы Dn.ru рассчитаны на эксплуатацию как в помещениях, так и на открытом воздухе. Все внутренние и внешние детали имеют антикоррозийное покрытие. Блок концевых выключателей предназначен для визуальной и электрической сигнализации конечных положений запорного органа арматуры. Устанавливается сверху на поверхность пневматического привода и соединен с валом привода - стандарт DIN. В герметичной коробке, как правило, находятся два датчика, которые отслеживают положение вала привода и сигнализируют в крайних положениях. Визуальную индикацию положения можно наблюдать на корпусе блока имеется 3D визуальный индикатор КРАСНЫЙ–ЗАКРЫТО и ЗЕЛЁНЫЙ-ОТКРЫТО. Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Параметры крана шарового DN.ru КШМП.316.230-ISO Ду100 Ру40 с DA-105, APL-210N и HDM-3 Диаметр номинальный DN - 100 мм Давление номинальное PN - 40 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 19х19 мм Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н13М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - Внутренняя резьба Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - пневмопривод двойного действия Наличие пневмораспределителя - нет Наличие блока концевых выключателей - есть Температура рабочей среды: от -20 до +230 °C Среда - вода, пар, слабоагрессивная среда, нефтепродукты Область применения - теплоснабжение Вес запорной арматуры- 8.835 кг Вес привода- 6.1 кг Вес ручного дублера - 6.9 кг Общий вес - 22.055 кг Кран шаровой DN.ru КШМП.316.230-ISO Ду100 Ру40 с DA-105, APL-210N и HDM-3 Габаритные и установочные размеры крана шарового DN.ru КШМП.316.230-ISO Ду100 Ру40 с DA-105, APL-210N и HDM-3 D - 98 мм L1 - 279 мм M - 158 мм C - 134 мм K - 77 мм L - 204 мм Эскиз размеров крана шарового DN.ru КШМП.316.230-ISO Ду100 Ру40 с DA-105, APL-210N и HDM-3 Материалы деталей крана шарового DN.ru КШМП.316.230-ISO № п/п Наименование детали Материал 1,6 Корпус нерж. сталь SS316 2,4 Уплотнение шара PTFE 3 Шар нерж. сталь SS316 5 Уплотнительное кольцо PTFE 7 Шток нерж. сталь SS316 8 Уплотнение штока VITON Деталировка крана шарового DN.ru КШМП.316.230-ISO Пневмопривод DA-105 - характеристики Тип пневмопривода - двойного действия Крутящий момент привода - 197 Нм Рабочее давление пневмопривода - 6 Угол поворота привода - 90° Диапазон регулировки привода - 5° Степень защиты корпуса - IP65 Наличие ручного дублера - штурвал Взрывозащита корпуса - нет Длина пневмопривода - 279 мм Ширина пневмопривода - 119 мм Высота пневмопривода - 134 мм Тип ISO-фланца привода - F10 Размер штока - 22х22 мм Датчик обратной связи - нет Страна производитель - Китай Эскиз присоединения пневмопривода DA-105 Основные параметры блока концевых выключателей APL-210N: Значение Исполнение Опция Максимальный ток 5 А Максимальное напряжение 250 В Взрывозащита нет Защита Всепогодный IP65 IP67 Температура окружающей среды От -40°C до +80°C От -50°C до +80°C Резьба кабельного ввода 2 x NPT1/2” PF1/2′′, P1/2′′M20х15, PG13.5 Клеммная колодка 8 ячеек 0.08-2.6mm2 Положение индикатора ЗАКРЫТО: красный ОТКРЫТО: зелѐный ЗАКРЫТО: красный ОТКРЫТО: желтый Датчик 2 SPDT электромеханических микровыключателя OMRON V151-1C25 2 индуктивных датчика NPN, 2 бесконтактных выключателя NAMUR Внешнее покрытие Полиэстеровое покрытие (чѐрный) красный, зелѐный, жѐлтый, синий цвет Вал Стандартный вал (17mm) Удлинѐнный вал Схема подключения блока концевых выключателей APL-210N Материалы деталей блока концевых выключателей APL-210N Корпус Литьевой алюминий Индикаторный колпак Полиэстер пластик 3D-индикатор ABC -пластик Кулачок Полиэстер пластик Пружина Нерж. сталь Винты Нерж. сталь Уплотнительные кольца NBR Втулка Бронза Клемма заземления Нерж. сталь Вал Нерж. сталь
