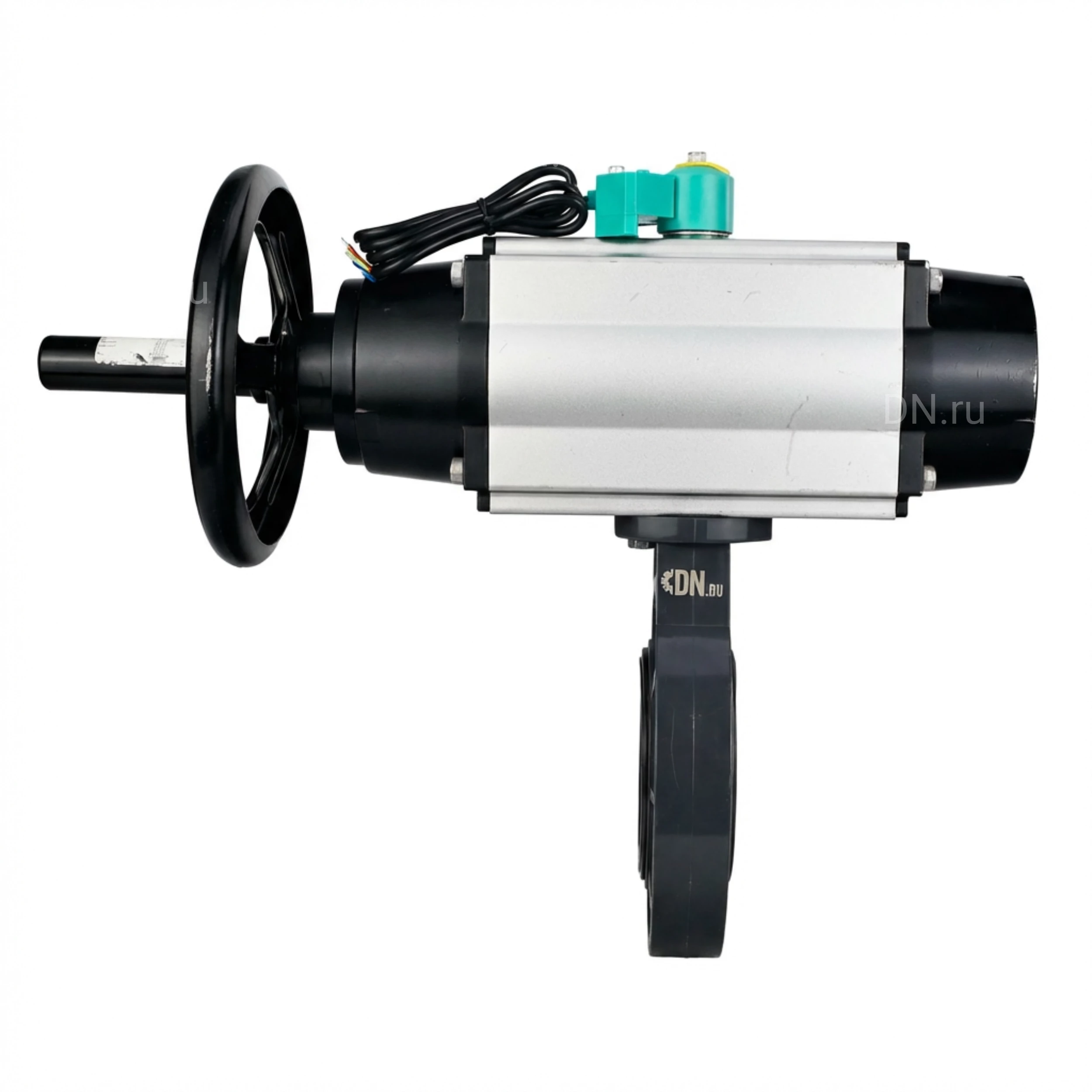

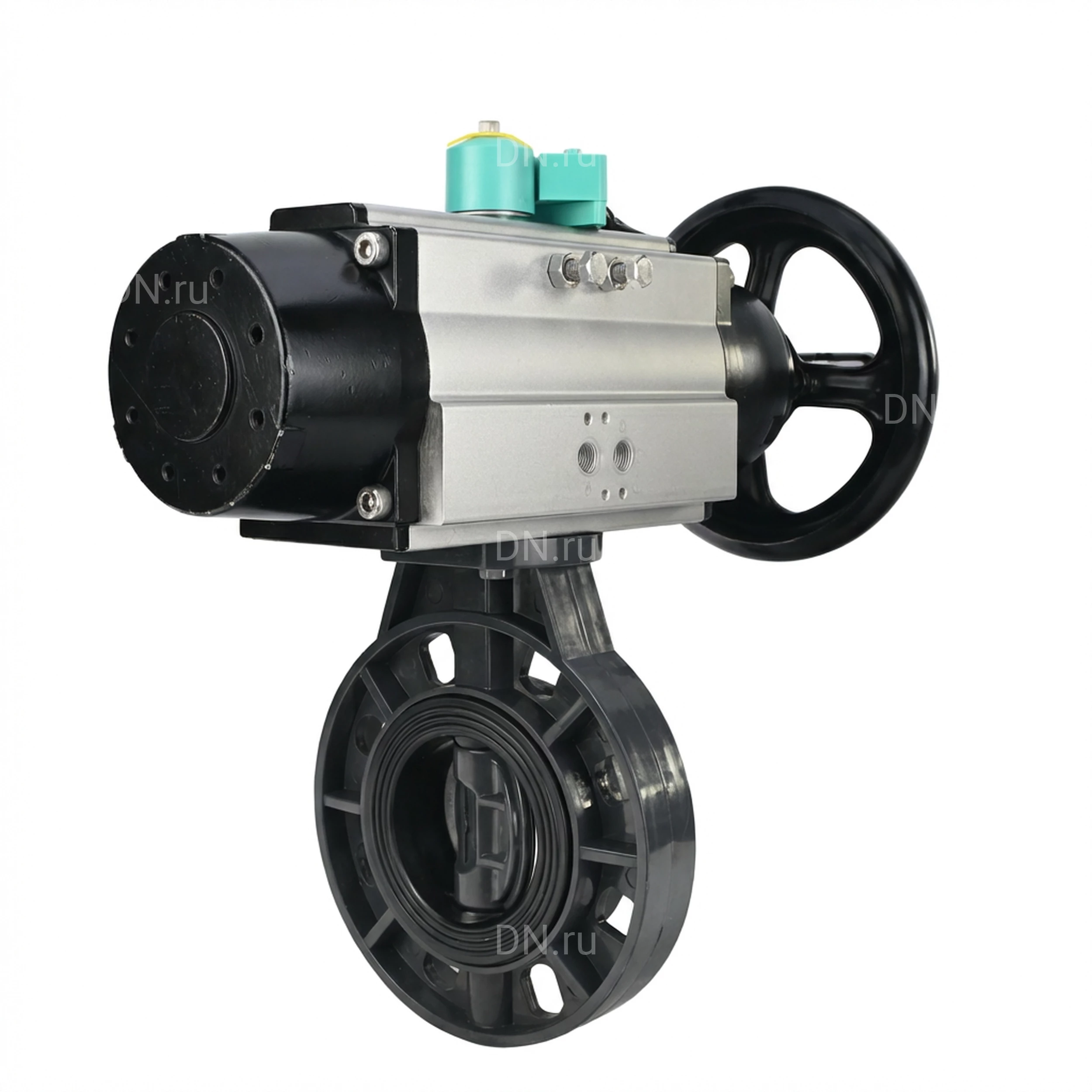

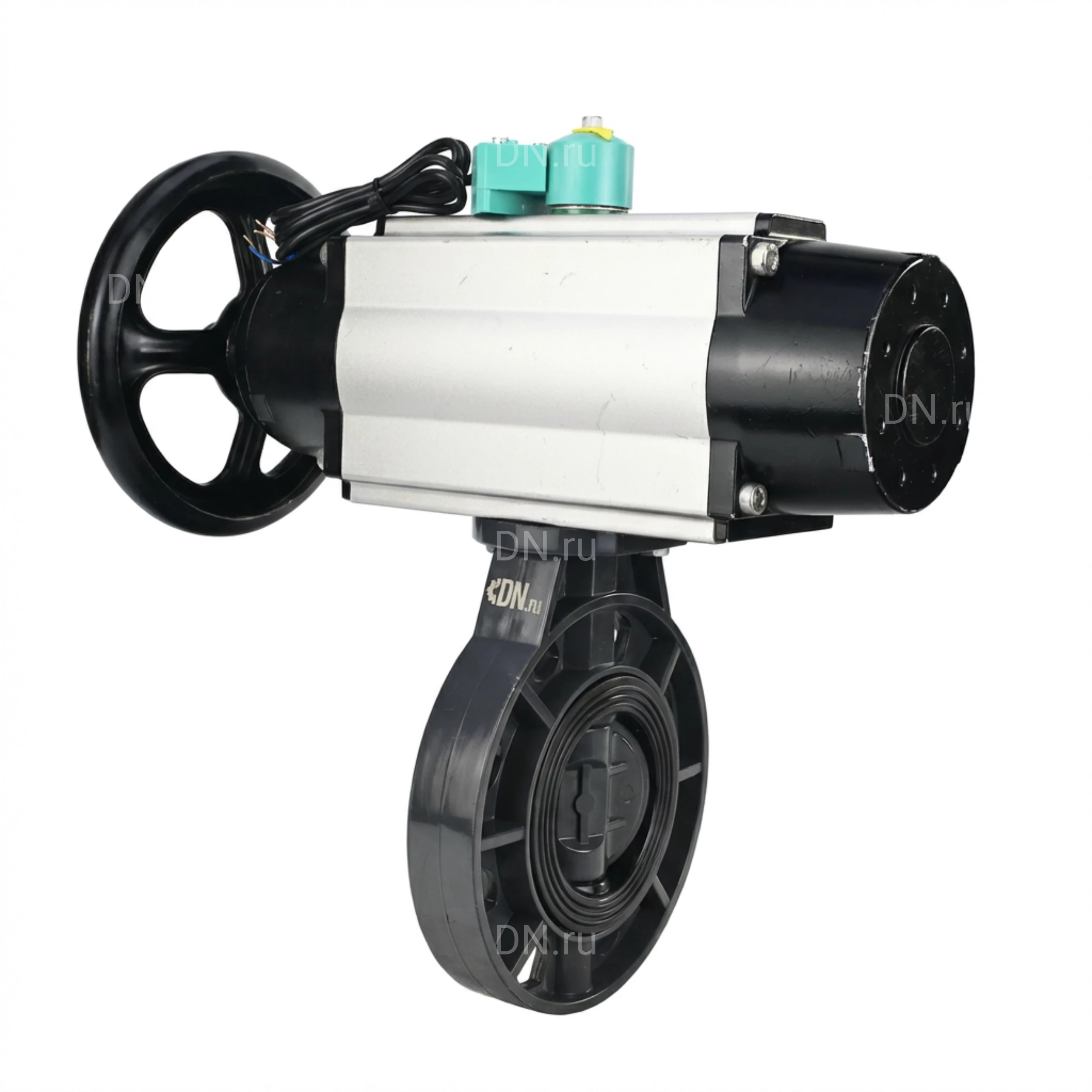

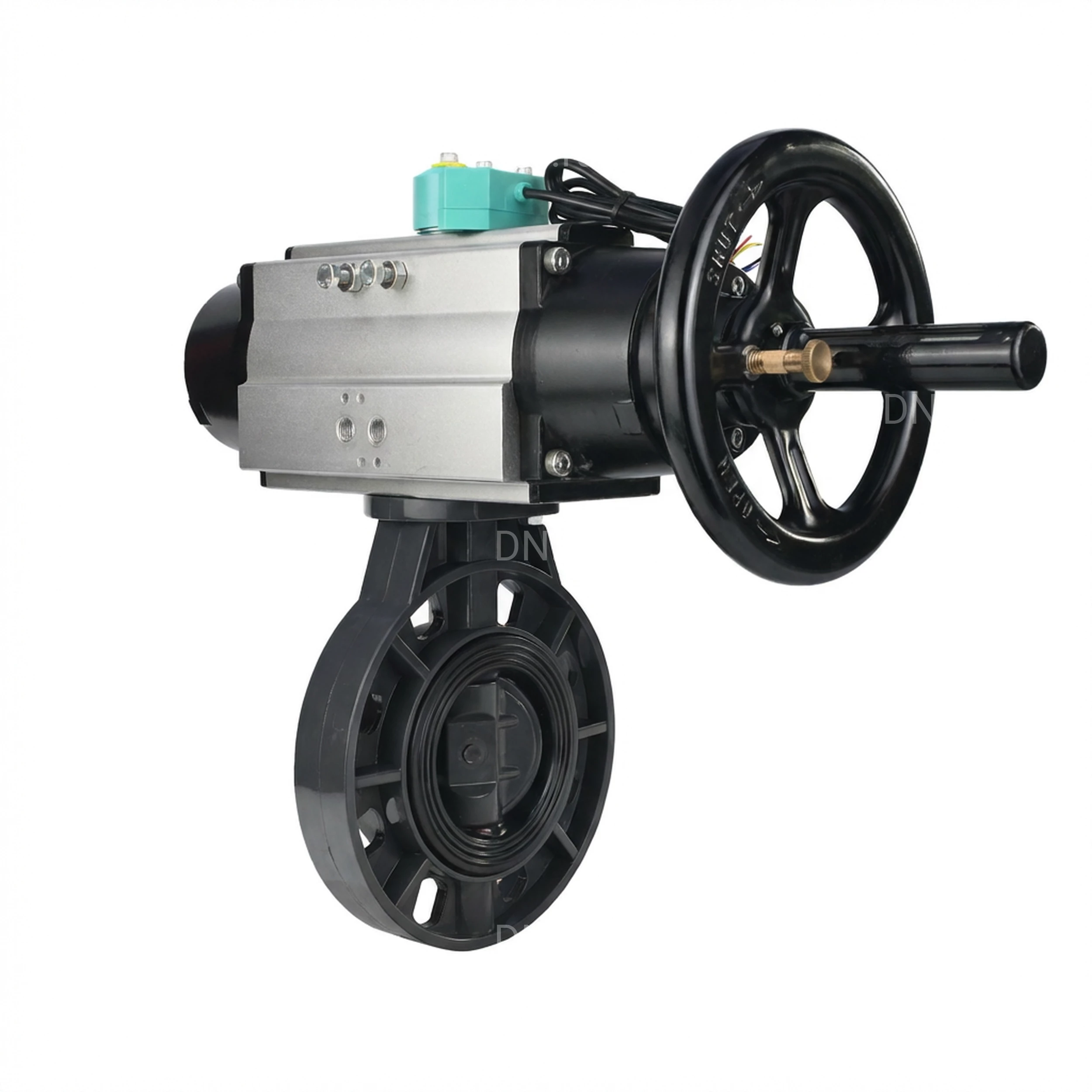

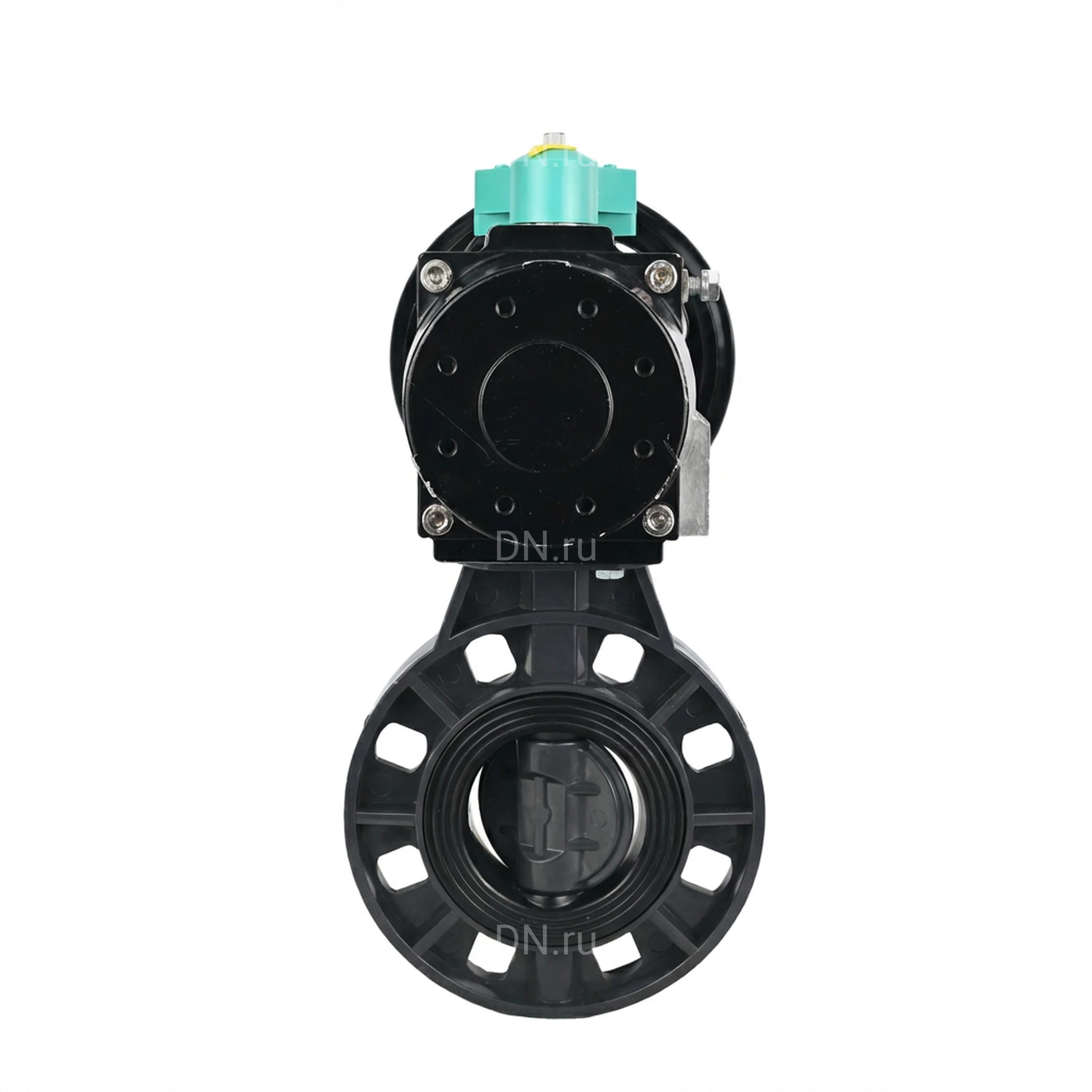

Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 межфланцевый, корпус - НПВХ, диск - НПВХ, уплотнение - EPDM, с пневмоприводом PA-DA-105-1 и магнитным переключателем ALS200D

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах водоснабжения и других отраслях промышленности. Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие по часовой стрелке.Пневмопривод поворотный предназначен для автоматизации процесса управления промышленной арматурой.Магнитный переключатель DN.ru ALS200D предназначен для преобразования конечных значений положения вала пневматических приводов или запорной арматуры в электрические сигналы. Технические параметры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: Давление номинальное PN - 10 бар Наружный диаметр Дн - 50 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 4 шт Среда - вода, воздух Бренд - DN.ru Класс материала корпуса - НПВХ Уплотнение - EPDM Тип управления - пневмопривод Применение - водоснабжение Класс герметичности - A Тип запорного органа - дисковый Модель арматуры - WBV4242E-2W-Fb-ISO Тип затвора - поворотный дисковый Диаметр в дюймах - 2″ Крутящий момент на валу арматуры - 8 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Страна производитель - Россия Гарантия - 12 мес. Вес - 9.99 кг Затвор дисковый поворотный DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 с пневмоприводом PA-DA-105-1 и магнитным переключателем ALS200D Габариты и размеры затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: D - 158 мм D1 - 120.5 мм L - 45 мм H1 - 98 мм n–Ød - 4–Ø19.3*24.5 мм ØD - 65 мм h - 3.5 мм H - 32 мм BxB - 9х9 мм n - 4 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10: № п/п Наименование Материал 1 Корпус UPVC (НПВХ - непластифицированный поливинилхлорид) 2 Диск UPVC (НПВХ - непластифицированный поливинилхлорид) 3 Седловое уплотнение EPDM 4 Шток сталь 45 5 Уплотнение штока EPDM Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV4242E-2W-Fb-ISO Дн50 Ру10 Технические параметры пневмопривода DN.ru PA-DA-105-1: Тип пневмопривода - двойного действия Крутящий момент привода - 202 Нм Рабочее давление пневмопривода - 8 бар Угол поворота привода - 90° Наличие ручного дублера - нет Тип ISO-фланца привода - F07, F10 Размер штока - 22х22 мм Страна производитель - Китай Вес привода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Технические параметры магнитного переключателя : Материал корпуса - пластик PP-GF30 Степень защиты корпуса - IP67 Совместимые устройства - пневматические приводы, любые исполнительные механизмы с поворотом вала на 90° Индикация угла поворота вала совмещаемого устройства - 0-90° Тип контакта - NO Тип взаимодействия датчиков - магнитный Расстояние взаимодействия датчиков - 1÷6 мм Частота переключения вкл/выкл - 0÷4.8 кГц Визуальная индикация - два светодиода Номинальное напряжение - 5÷240В AC/DC Номинальный ток - 0÷300 mA Номинальная мощность - 10 Вт Температура окружающей среды - от -40 до +85 °C Кабельный вывод - 4 провода (2 провода/обрыв, 2 провода/закрытие) Вес - 0.14 кг Гарантия - 12 мес. Срок службы - 10 лет Магнитный переключатель Габариты и размеры магнитного переключателя : A - 75 мм B - 30 мм C - 51 мм E - 40 мм d - 5.5 мм Эскиз габаритов и размеров магнитного переключателя
