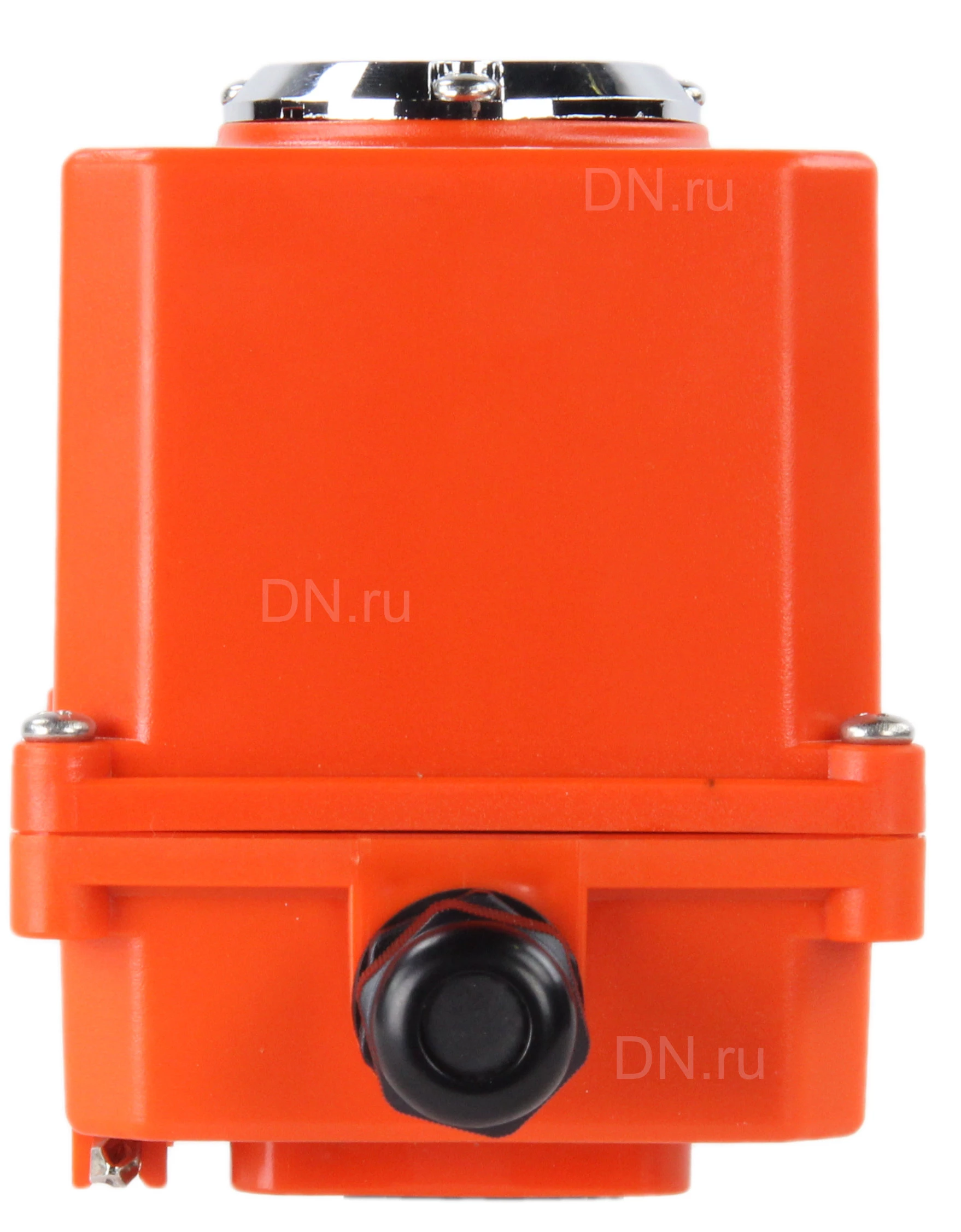

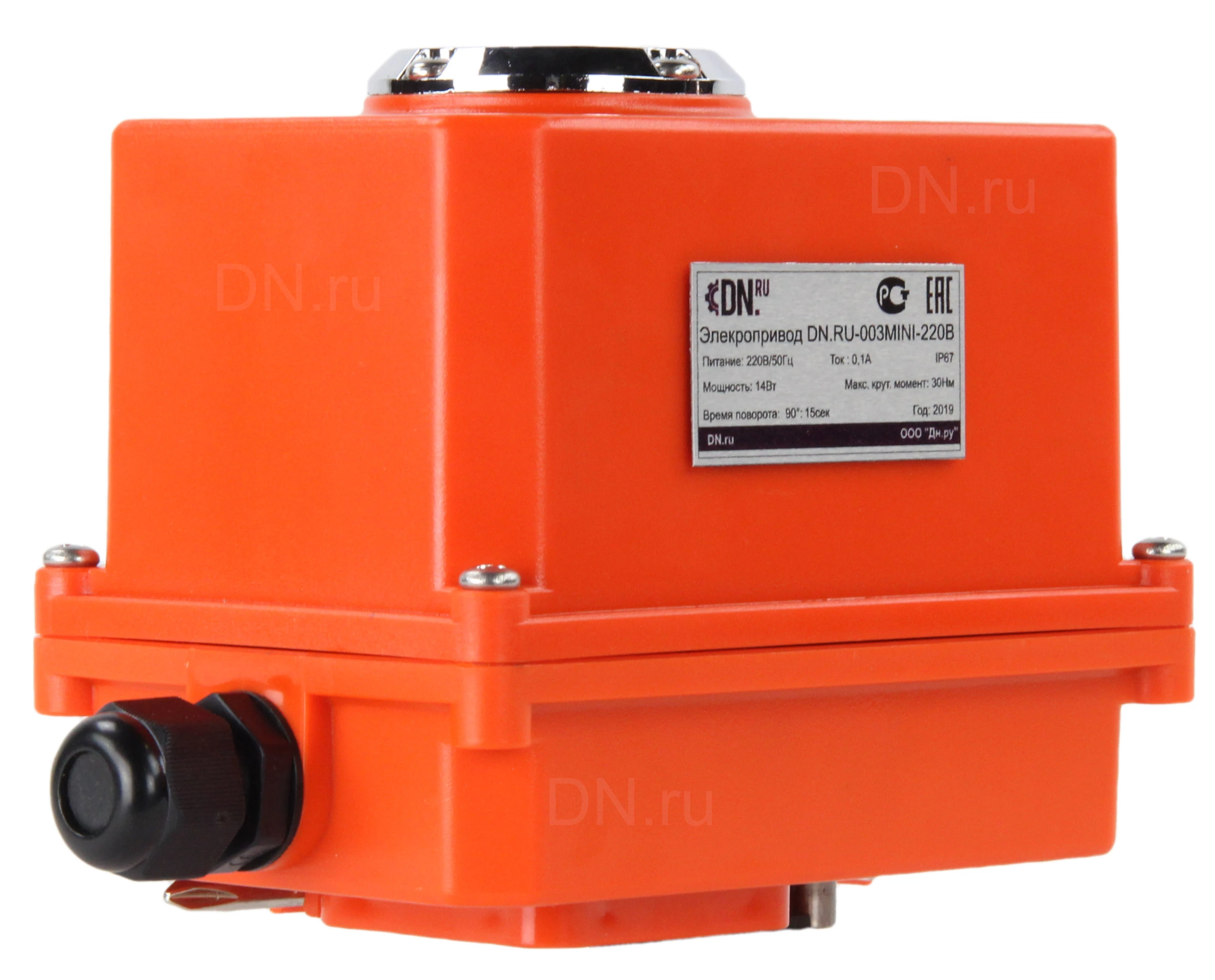

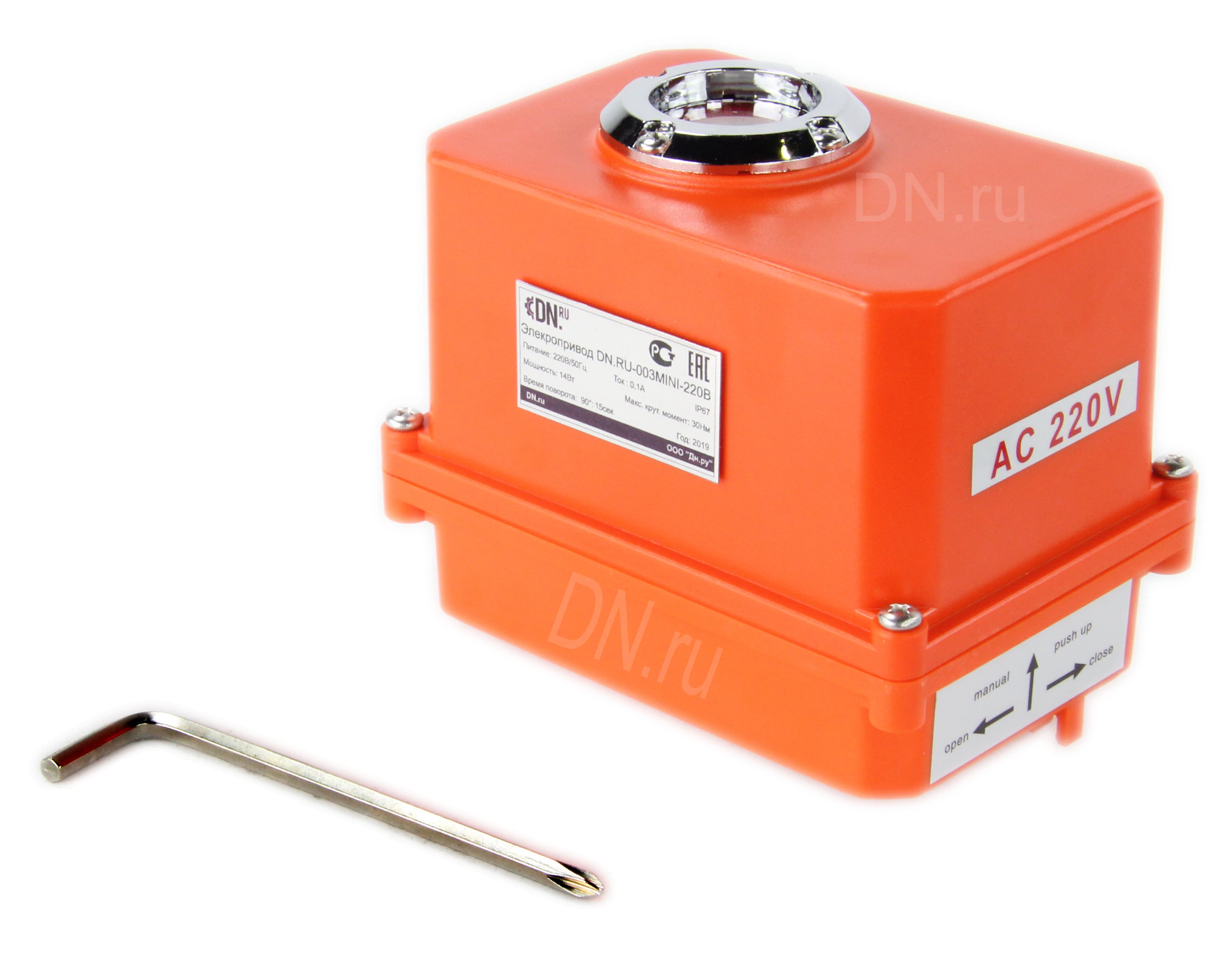

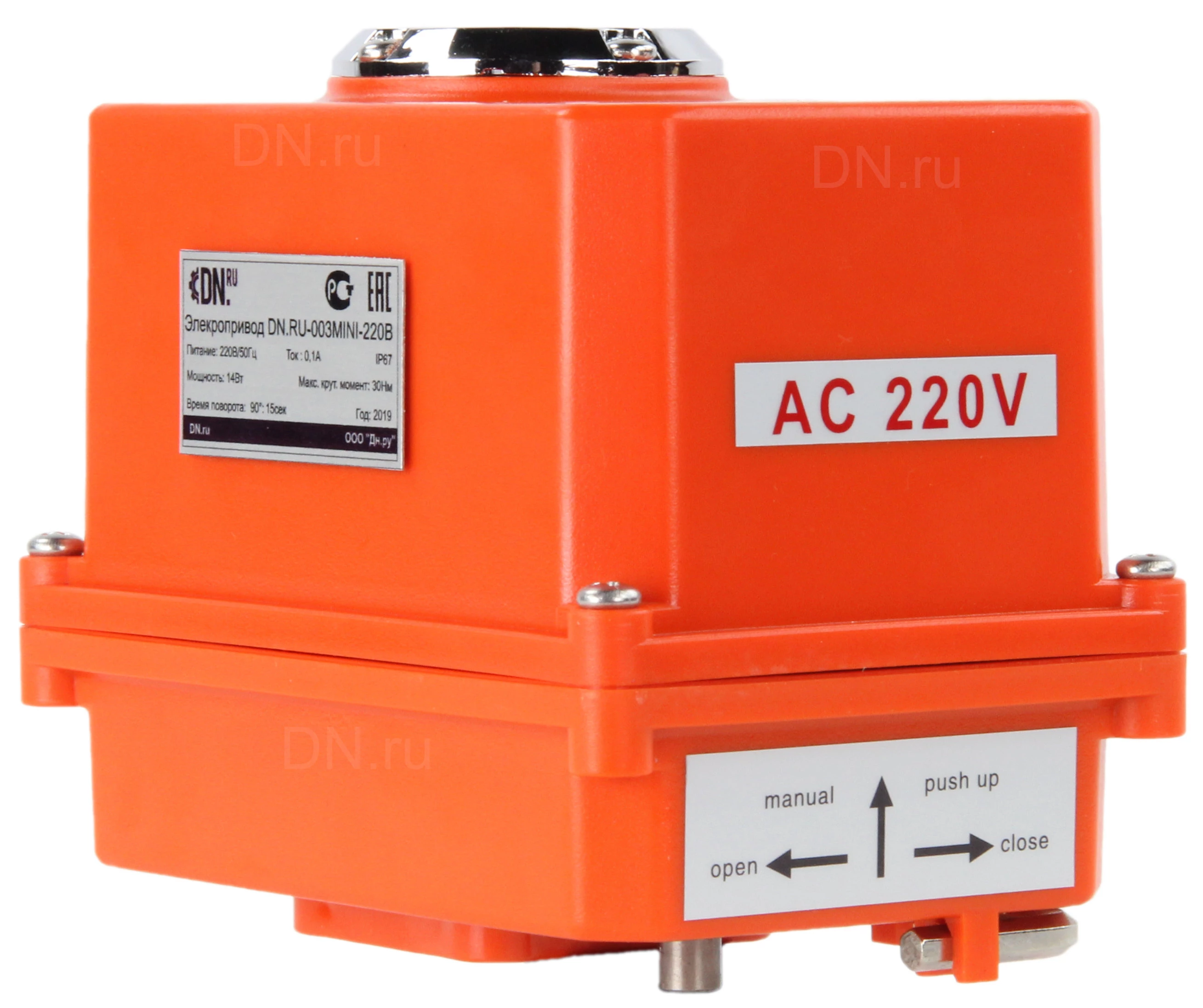

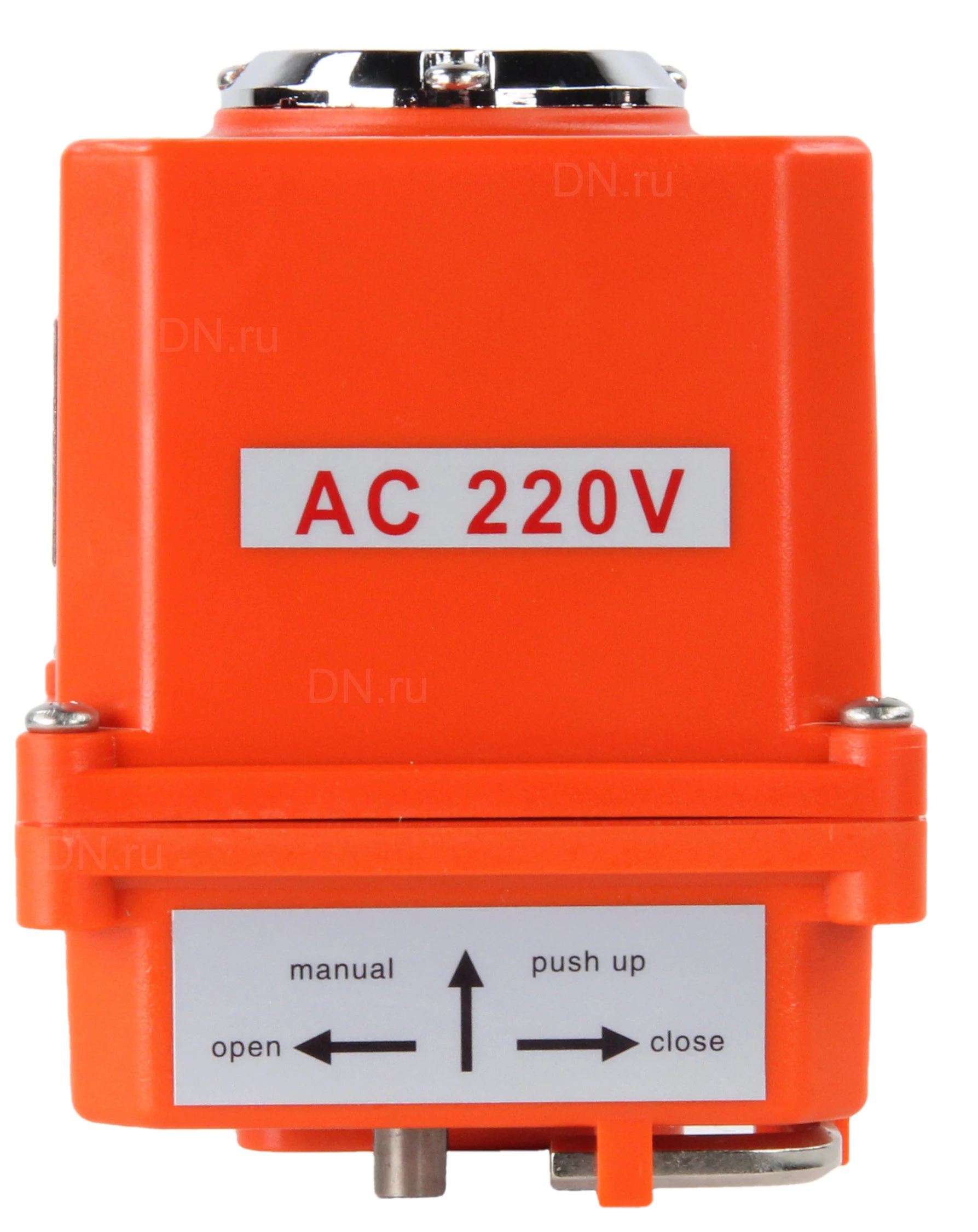

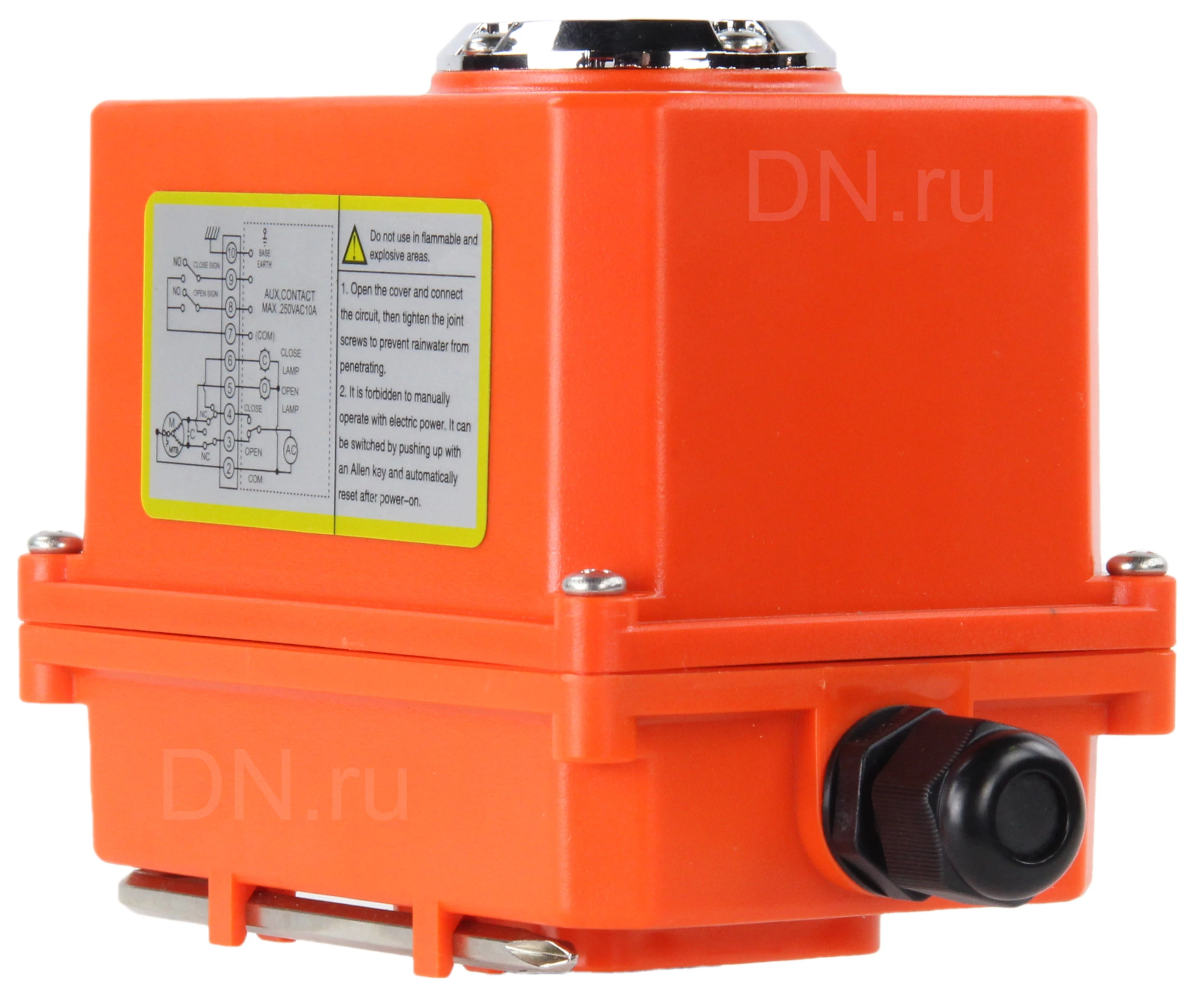

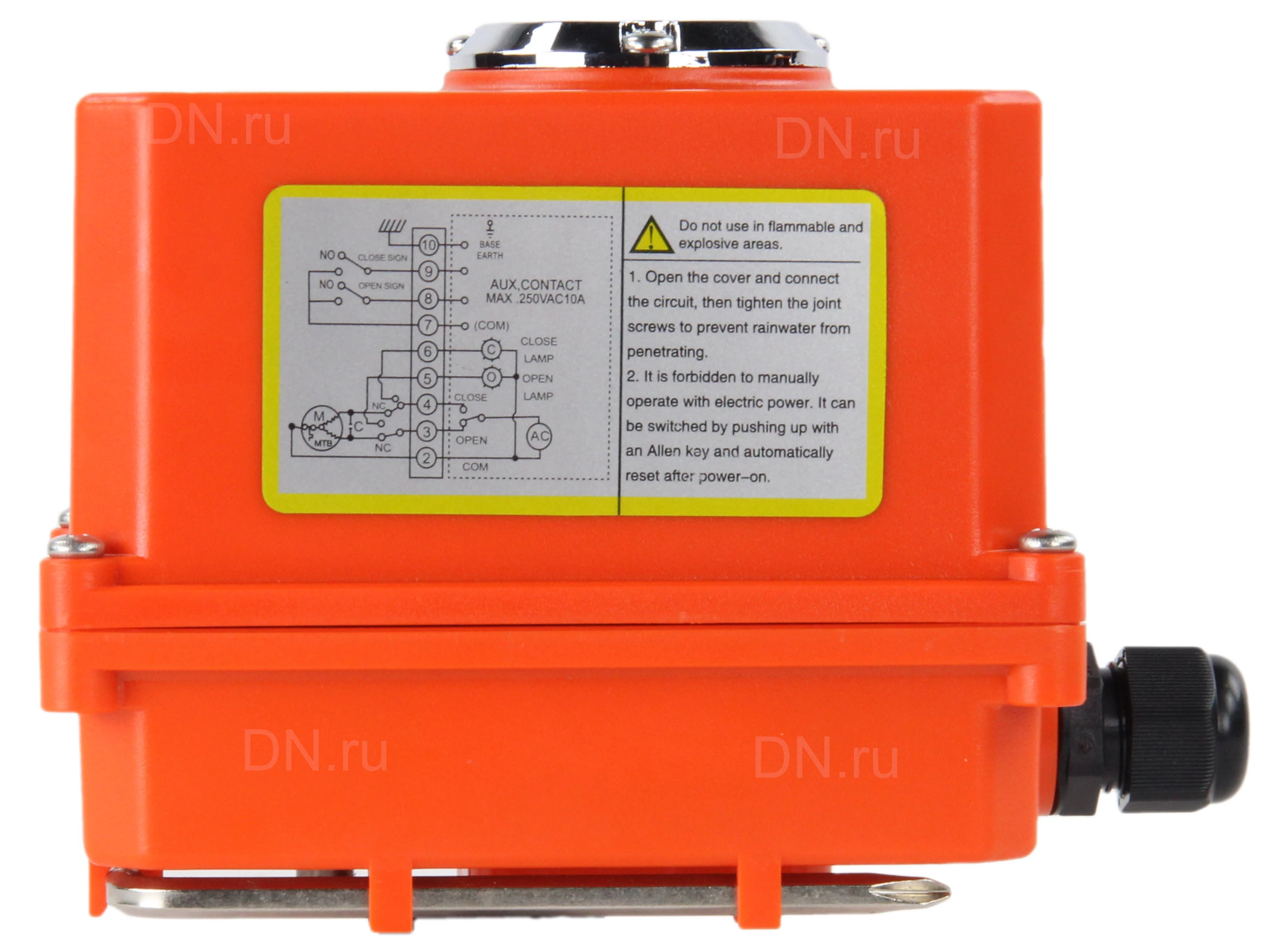

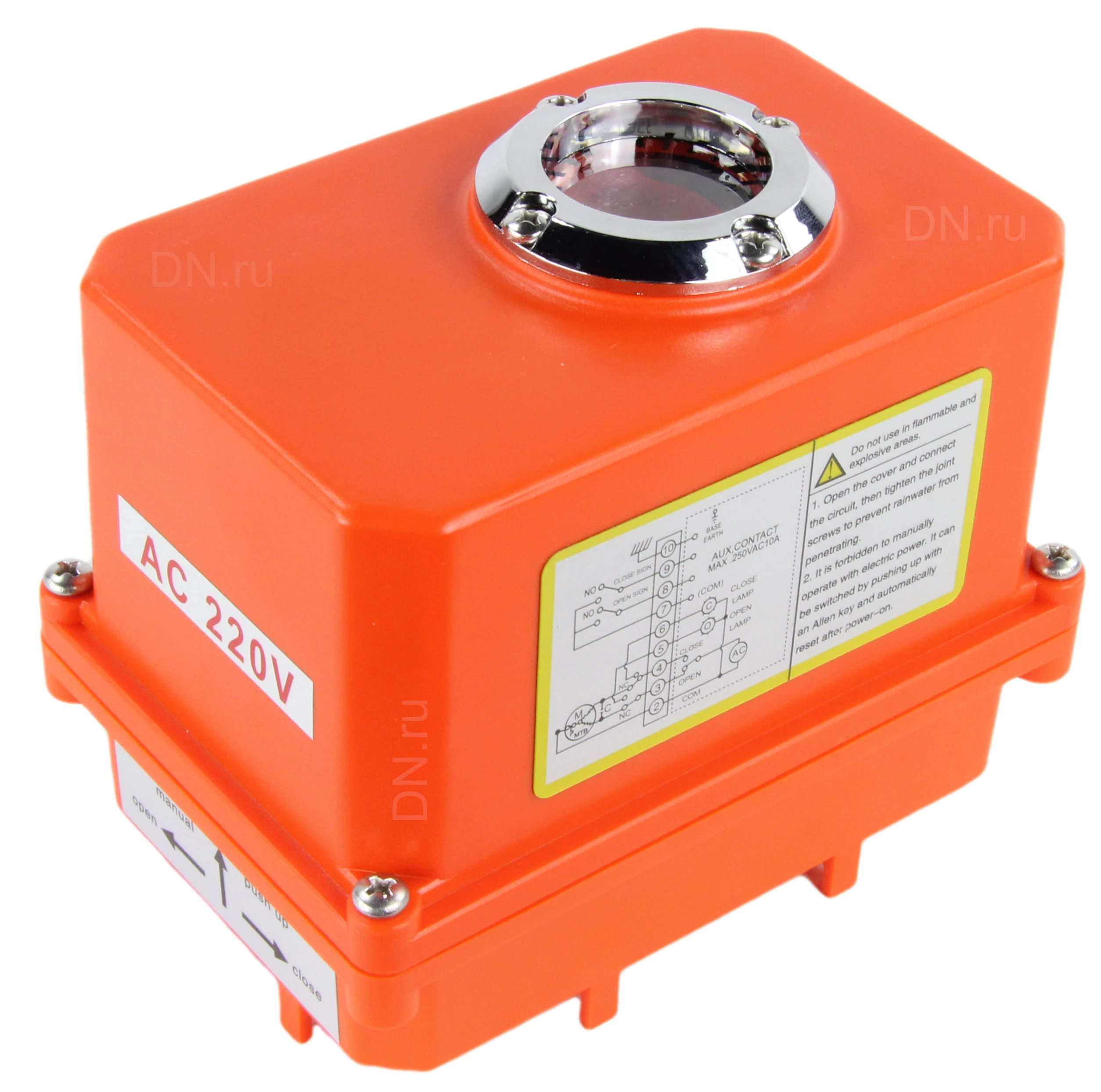

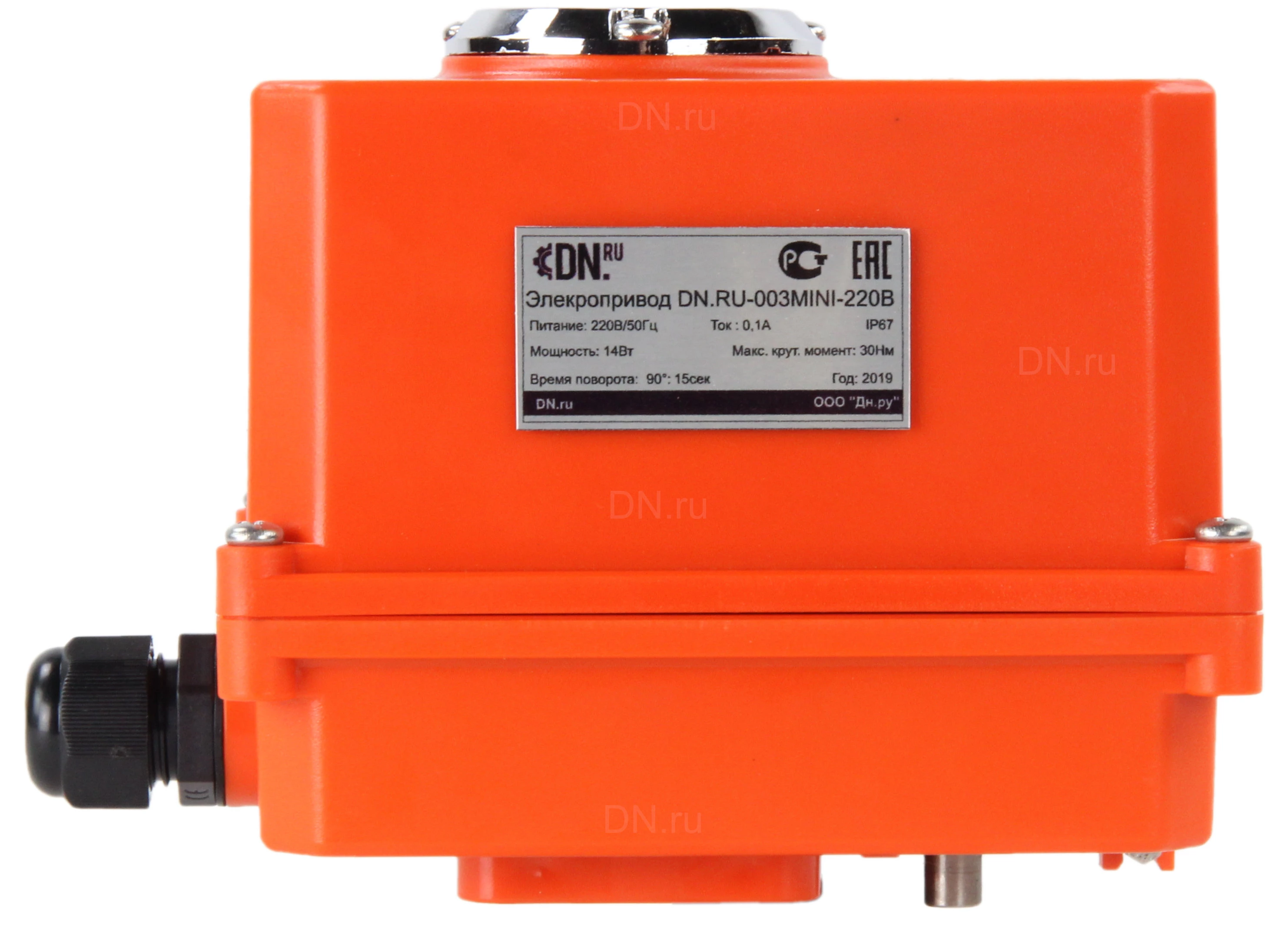

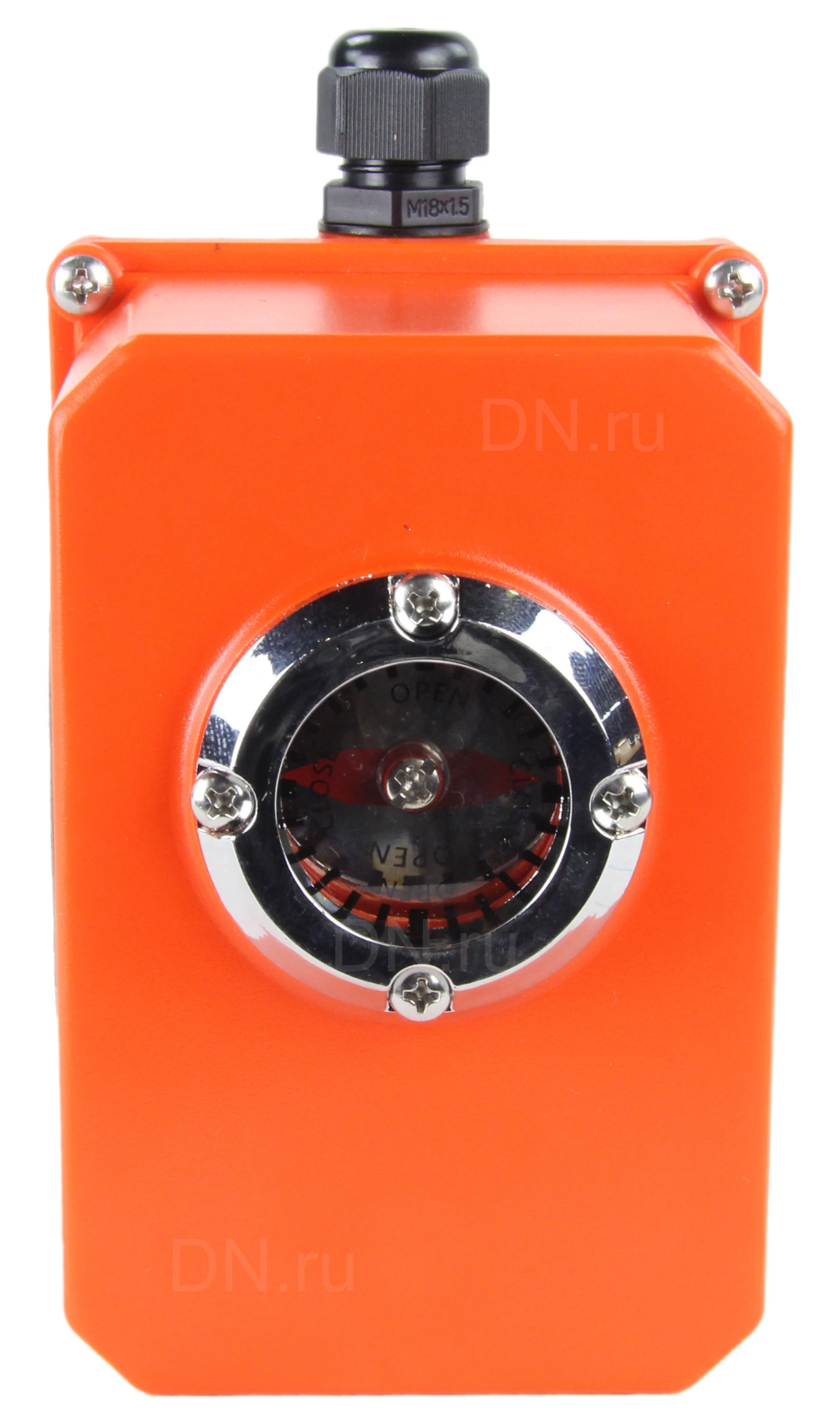

Электропривод четвертьоборотный DN.ru QT-N-003EM-O1-220VAC-У1 MINI 220В

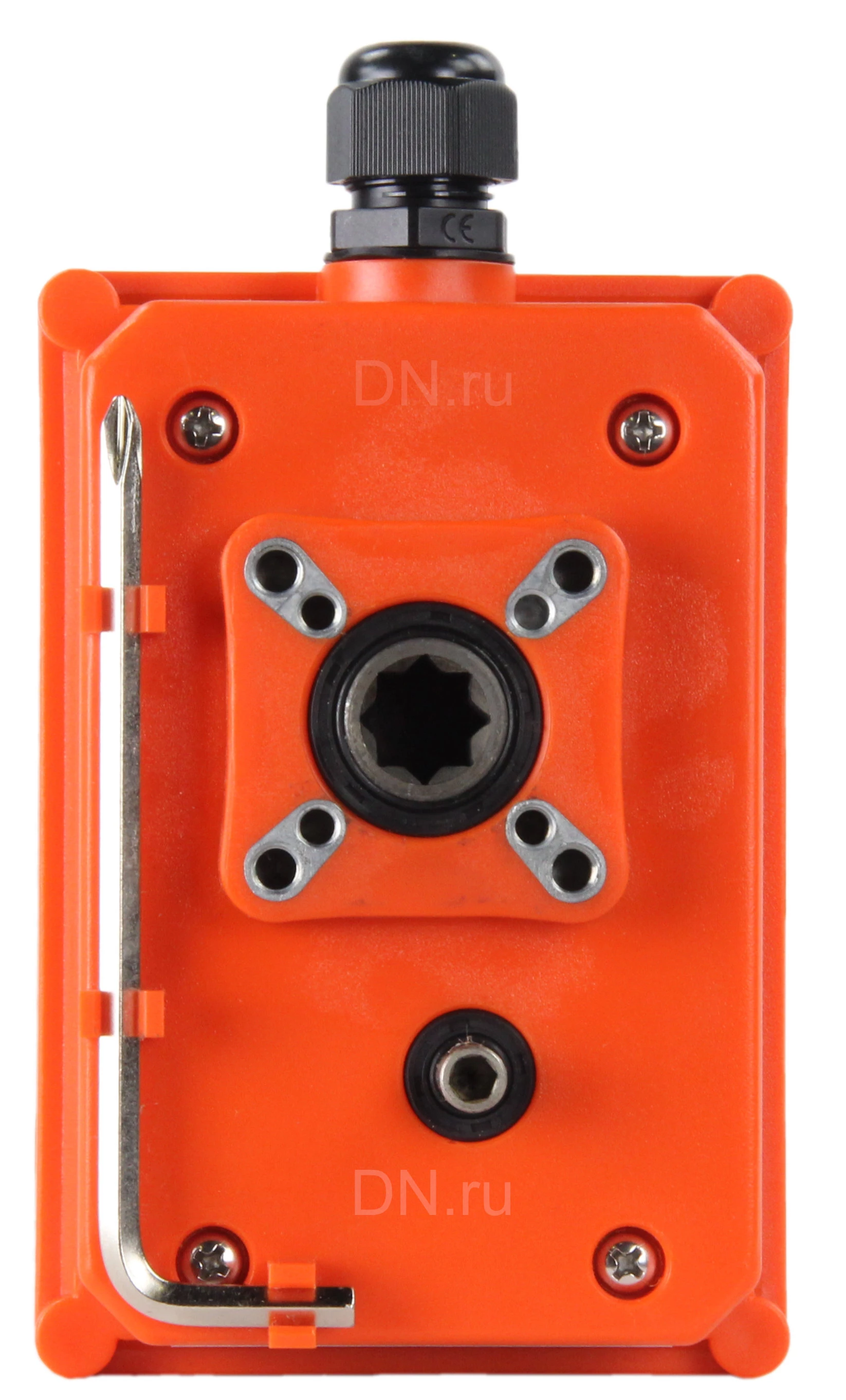

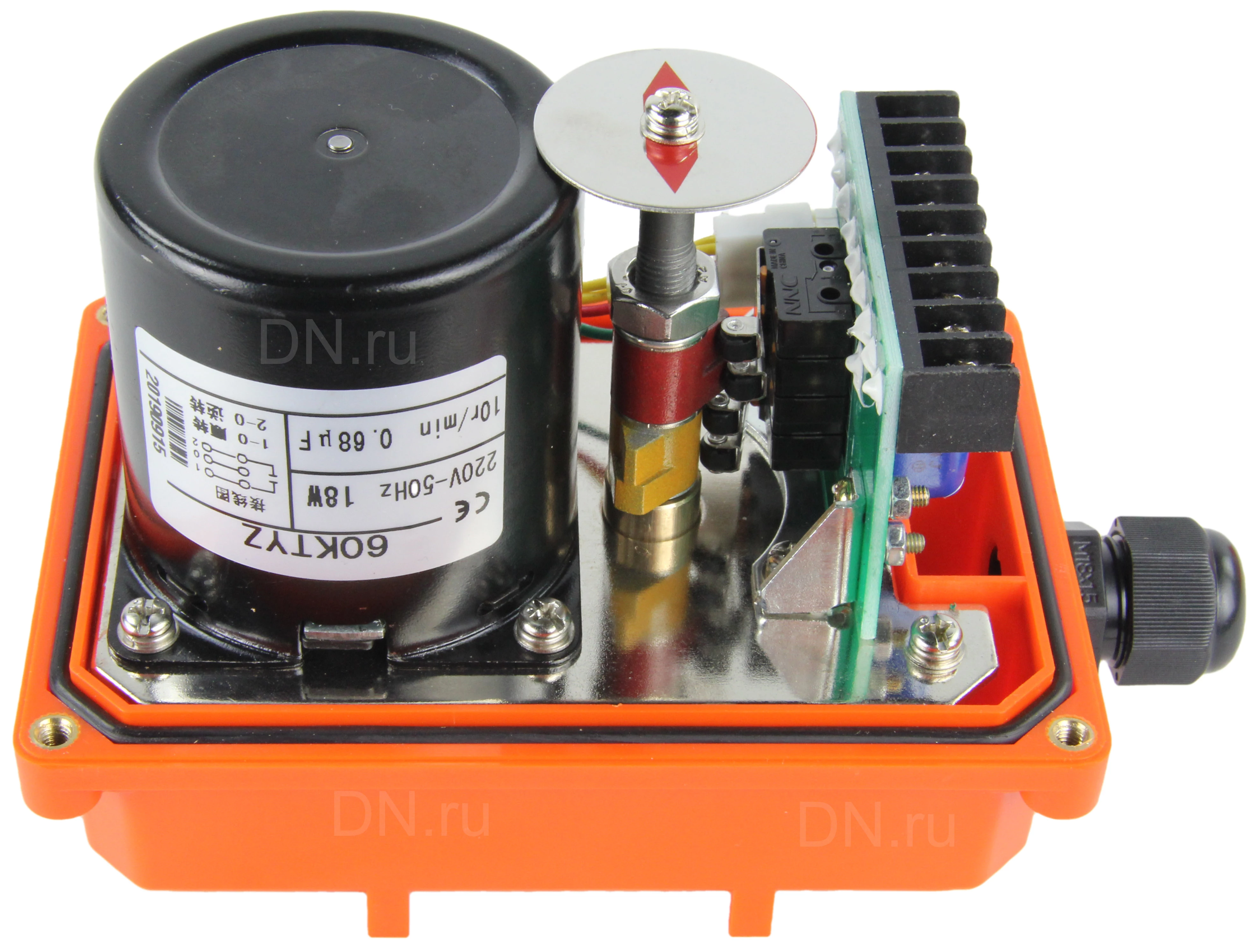

Электроприводы четвертьоборотные DN.ru QT-N-003EM-O1- 220VAC-У1 MINI предназначены для дистанционного и местного управления вращением запорного органа на 0° ~ 270° таких типов как кран шаровой и т.п. Широко применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищнокоммунальном хозяйстве и т.д. Электроприводы устанавливаются непосредственно на трубопроводной арматуре. Установочные размеры соответствуют международному стандарту ISO 05211 / DIN3337. Четыре микровыключателя используются для ограничения хода выходного вала по конечным положениям рабочего органа арматуры. Электроприводы рассчитаны для работы в номинально-кратковременном режиме S2. Параметры электропривода - QT-N-EM-O1-220VAC-У1: Тип электропривода - Четвертьоборотный Применение (Вид арматуры) - Краны шаровые, Затворы Крутящий момент электропривода - 30 Нм Время цикла (поворот на 90°) - 5-15 сек Наличие ручного дублера - Шестигранник Мощность электродвигателя - 20 Вт Номинальный потребляемый ток - 0.2 А Напряжение питания - 220В Напряжение питания концевых выключателей - 220В Сигнал управления - 2-х позиционный Максимальный диаметр штока арматуры - 11х11 мм Тип ISO фланца - F03, F05 Степень защиты корпуса IP - 67 Наличие взрывозащиты привода - нет Наличие тепловой защиты двигателя - нет Вес - 1.4 кг Страна производитель - Китай Электропривод четвертьоборотный DN.ru QT-N-003EM-O1-220VAC-У1 MINI 220В Габаритные и установочные размеры электропривода QT-N-EM-O1-220VAC-У1: X - 123 мм Y - 123 мм Z - 113 мм Тип ISO-фланца - F03, F05 Эскиз электропривода QT-N-EM-O1-220VAC-У1 (перед): Эскиз электропривода QT-N-EM-O1-220VAC-У1 (бок): Электрическая схема привода DN.ru 220В:
