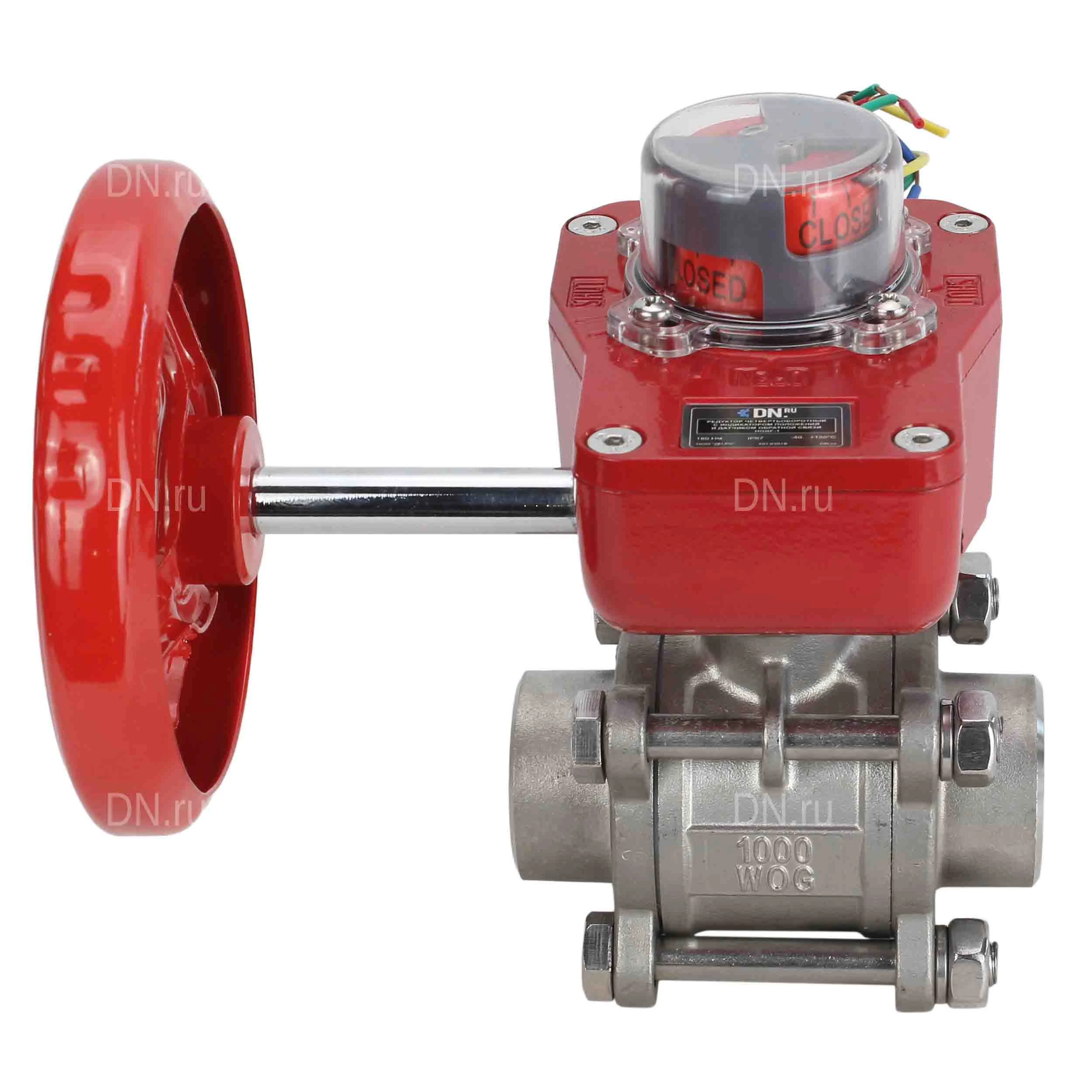

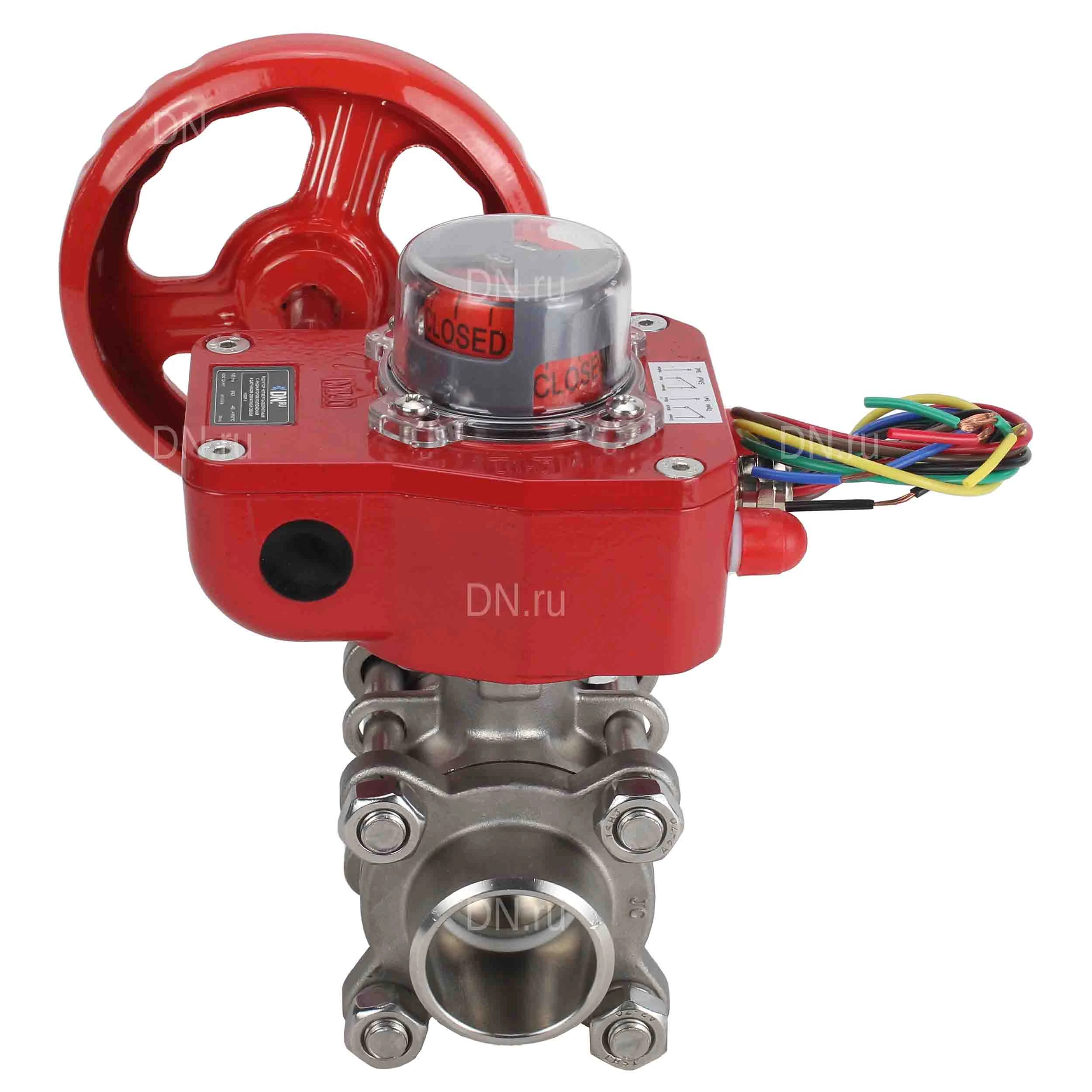

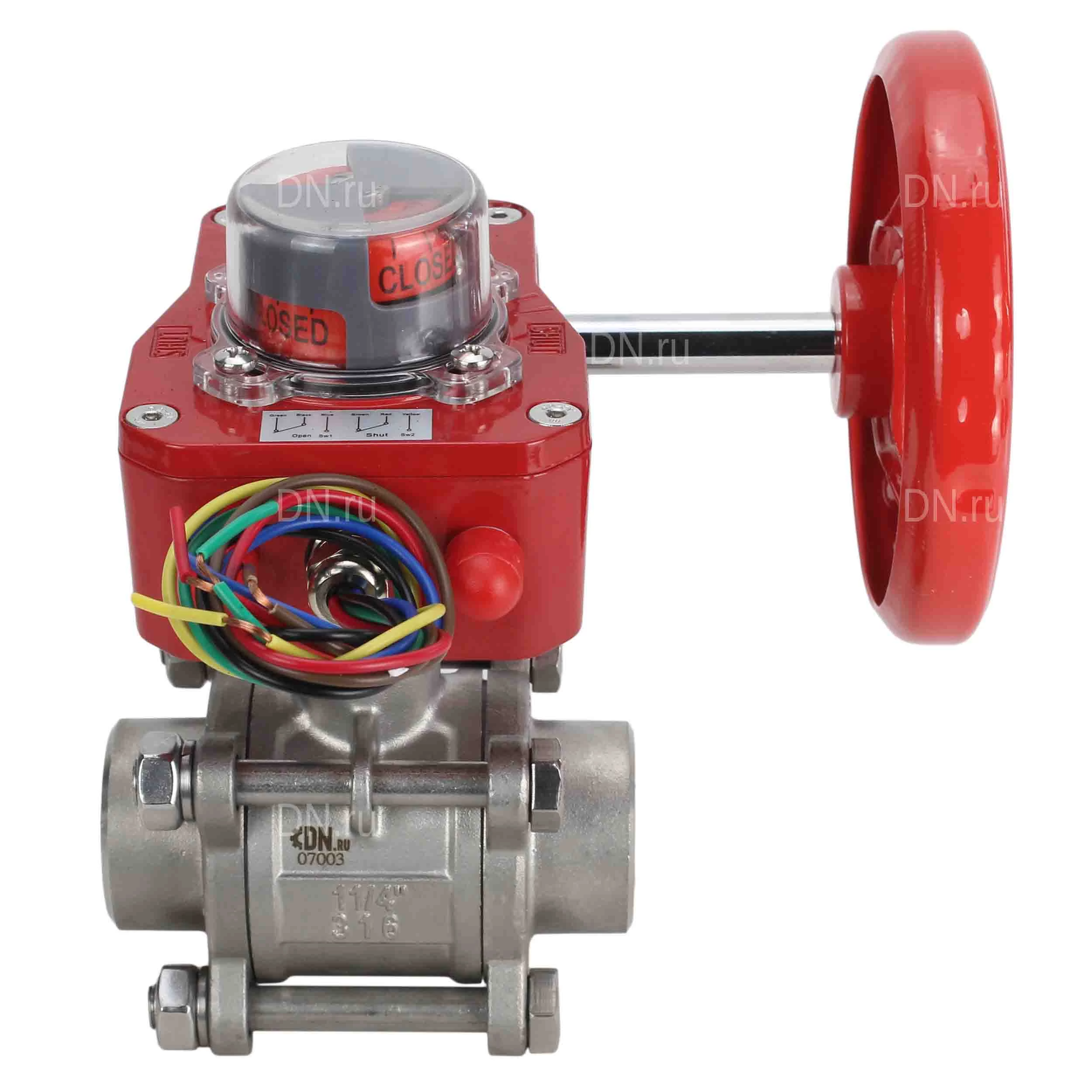

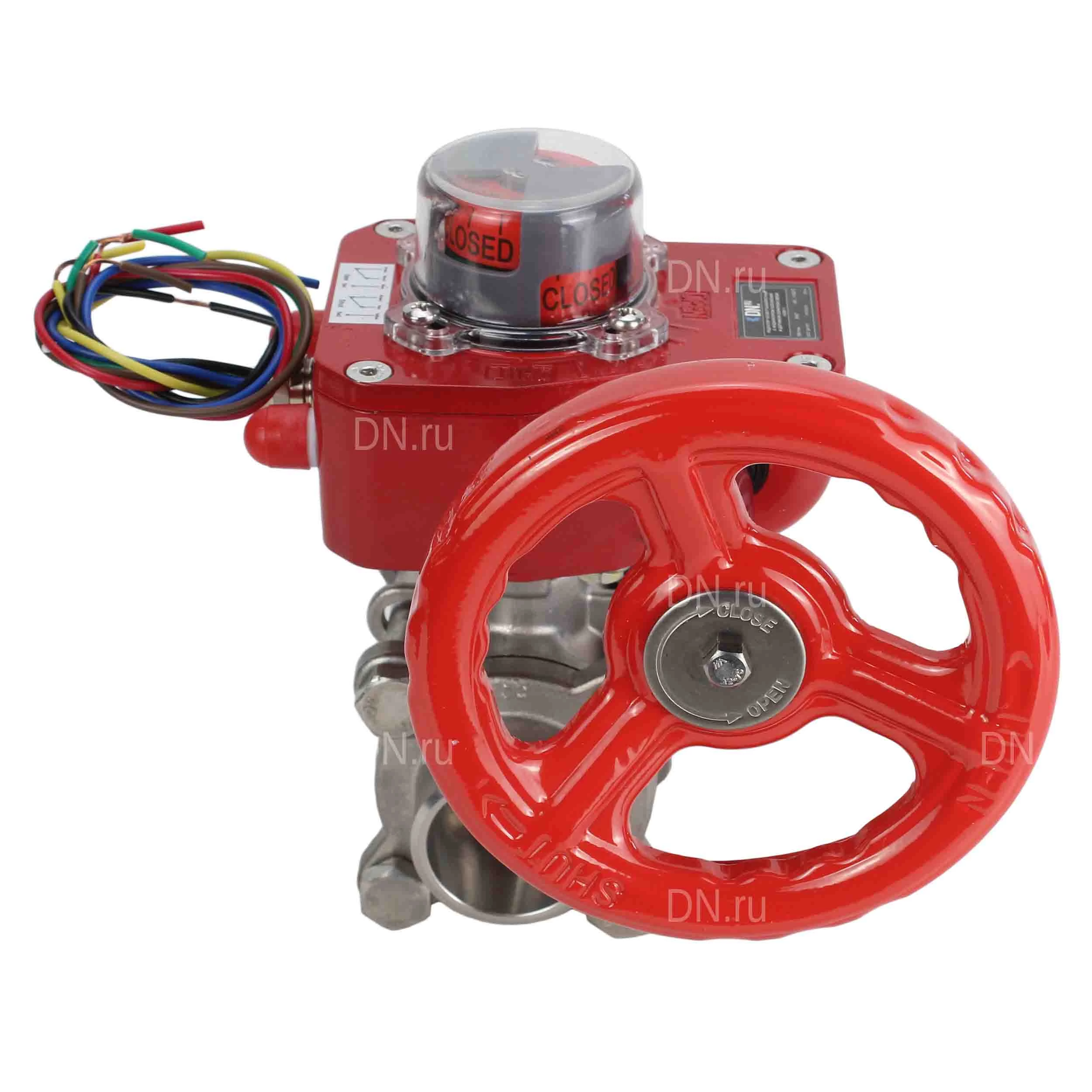

Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с ISO фланцем и редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие и газообразные среды (вода, нефть, масла, пар, воздух, спирты, гликоль и др.), неагрессивные к материалам крана. Технические параметры крана шарового BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 HGBF RQN-Z Ду10 Ру63 с редуктором HGBF: Диаметр номинальный DN - 10 мм Давление номинальное PN - 63 бар Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип ISO-фланца арматуры - F03, F04 Размер вала арматуры (квадрат) - 9х9 мм Материал шара - Нержавеющая сталь AISI/SS 316/08Х17Н14М2 Тип уплотнения - PTFE / Фторопласт / Тефлон Присоединение - под приварку Тип устройства крана - двухходовой Проход шара крана - полнопроходной Водоразборный кран - нет Тип управления - редуктор Температура рабочей среды: от -20 до +200 °C Среда - вода, пар, нефтепродукты, нейтральные среды Срок службы - 10 лет Область применения - водоснабжение, теплоснабжение, пароснабжение Вес - 0.578 кг Страна производитель - Россия Кран шаровой DN.ru BV3232P(3pc)-FP-W-ISO-H Ду10 Ру63 полнопроходной двухходовой, нержавеющая сталь SS316, под приварку, уплотнение - PTFE, с ISO фланцем и редуктором DN.ru HGBF RQN1-180Z с индикатором положения и датчиком обратной связи Габаритные и установочные размеры крана шарового BV3232P(3pc)-FP-W-ISO-H Ру63/40/25 HGBF RQN-Z Ду10 Ру63 с редуктором HGBF: D - 10 мм L - 66 мм L1 - 84 мм Эскиз размеров крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Материалы деталей крана шарового DN.ru трехсоставного BV3232P(3pc)-FP-W-ISO-H Ду10 с редуктором HGBF: № п/п Наименование детали Материал 1 Крышка нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 2 Уплотнительное седло PTFE 3 Шар нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 5 Уплотнительное кольцо PTFE 6 Корпус нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 7 Уплотнение PTFE 8 Сальник нержавеющая сталь AISI 304 (аналог 08Х18Н10) 10 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Гайка нержавеющая сталь AISI 304 (аналог 08Х18Н10) Эскиз материалов крана шарового DN.ru BV3232P(3pc)-FP-W-ISO-H Параметры редуктора DN.ru HGBF: Модель редуктора - HGBF Температура окружающей среды - от –30⁰C до +120⁰C Степень защиты - IP67 Применение - для различных отраслей, где требуется управление потоками рабочей среды Монтаж - горизонтальный/вертикальный Регулировка хода - 0 – 90° (с возможностью изменения ±5°) Датчик обратной связи - есть Крутящий момент - 180 Нм Диаметр штурвала - 120 мм Редуктор DN.ru Габариты и размеры редуктора DN.ru HGBF D2 - 81 мм D3 - 50/70 мм d1 - 35 мм A - 165 мм B - 127 мм C - 84 мм D - 66 мм E - 12 мм F - 47мм H - 73 мм Эскиз габаритов и размеров редуктора DN.ru HGBF Таблица деталей и материалов редуктора DN.ru HGBF № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Концевой выключатель - 18 Уплотнительное кольцо NBR Эскиз деталей и материалов редуктора DN.ru HGBF

Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя. Если нашли ошибку, сообщите нам.
