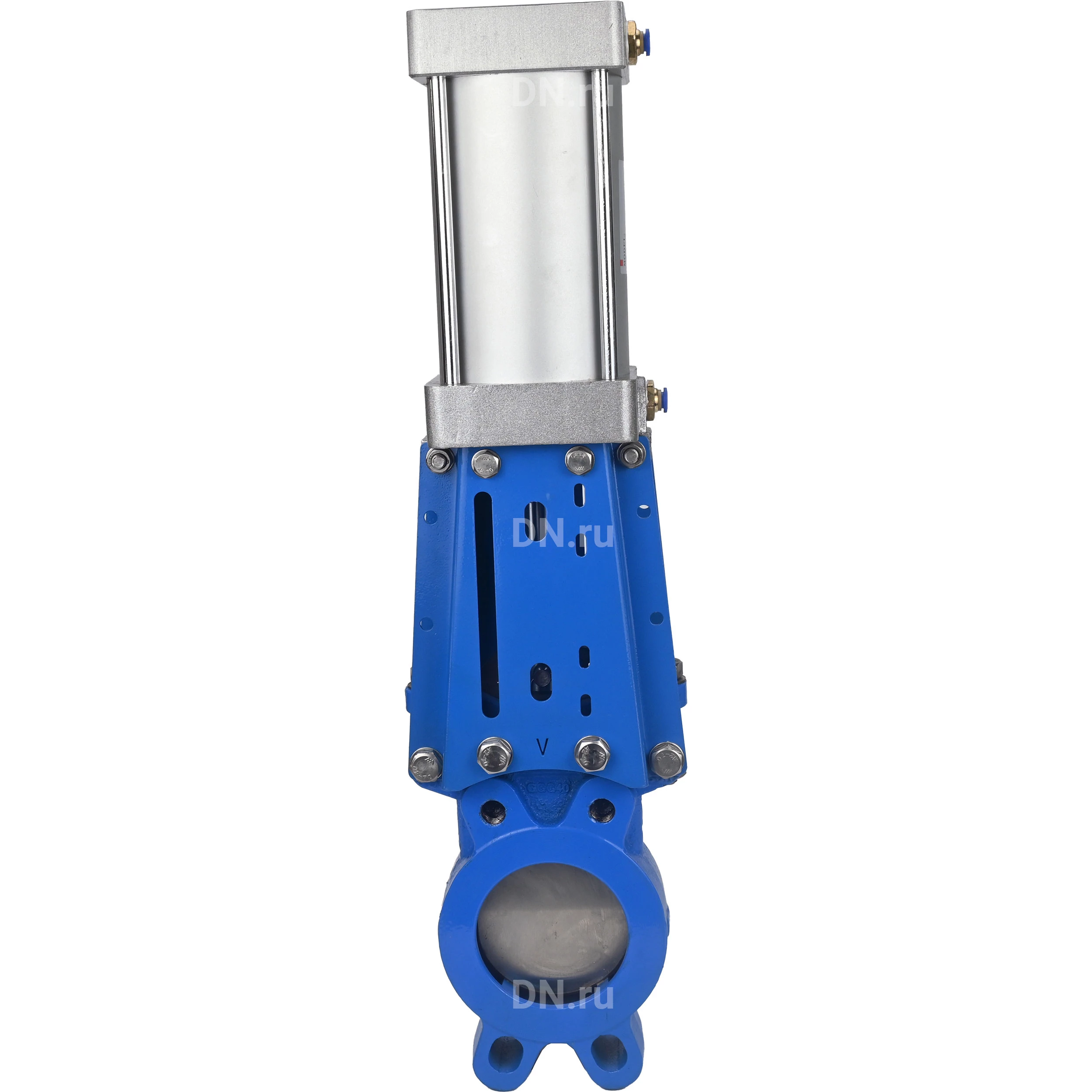

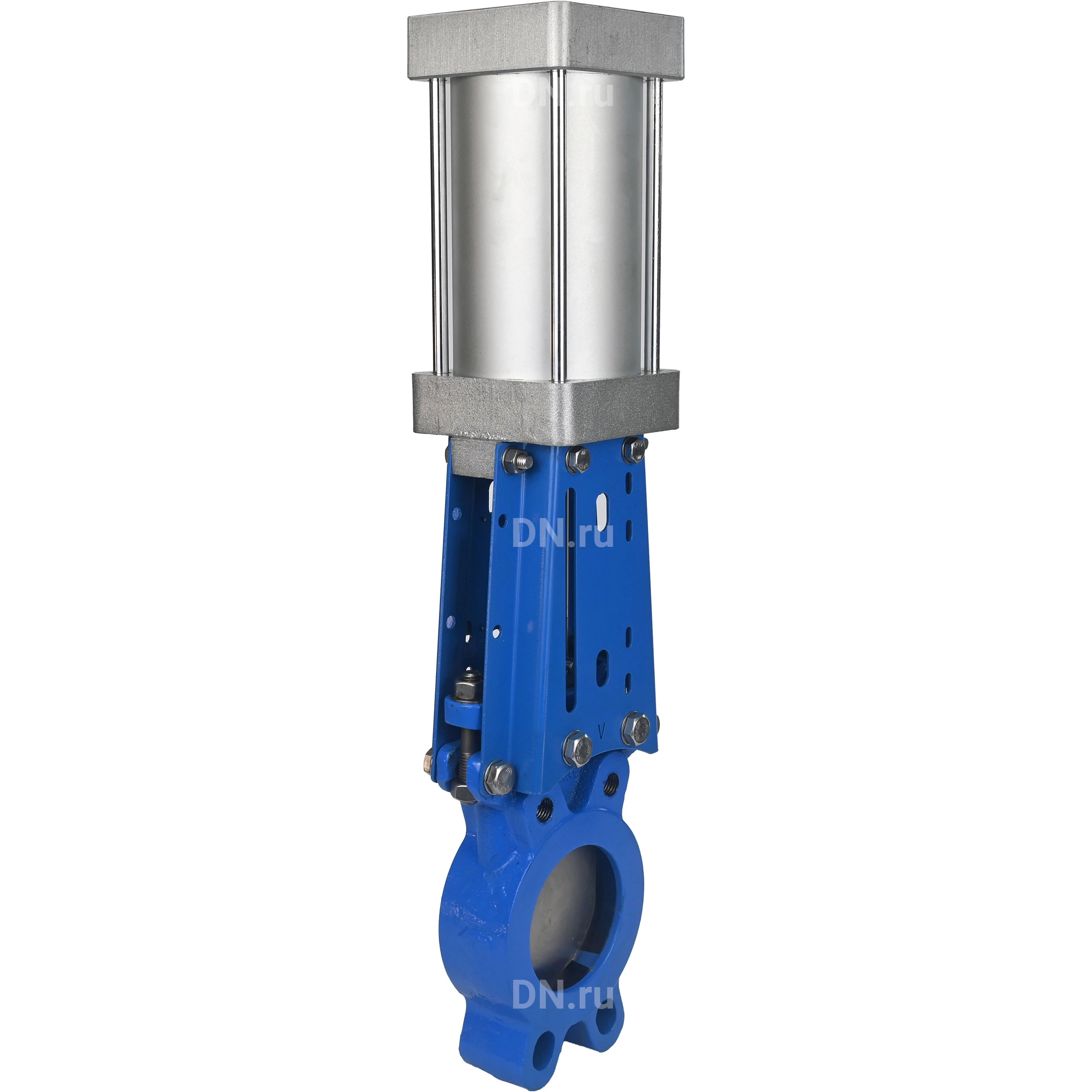

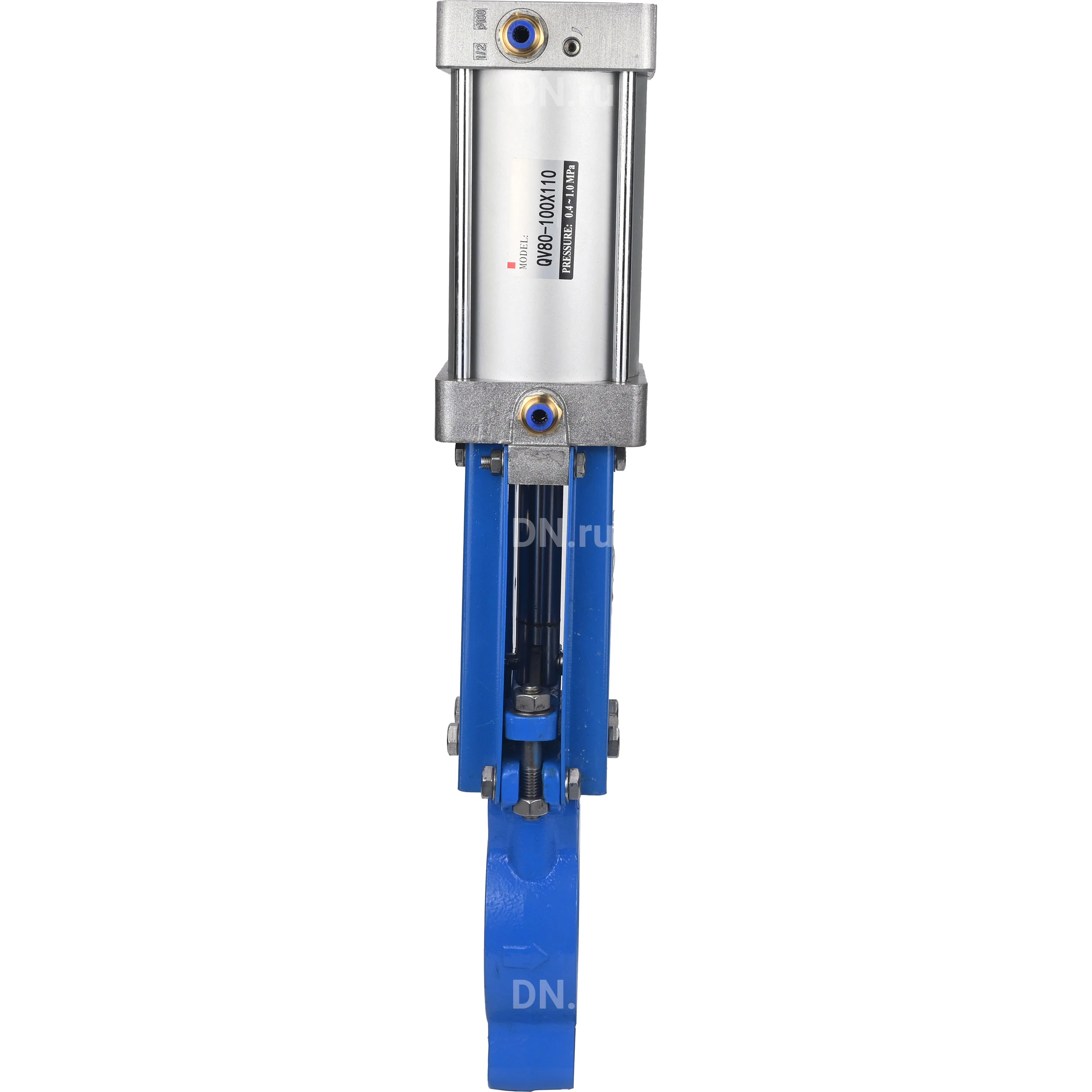

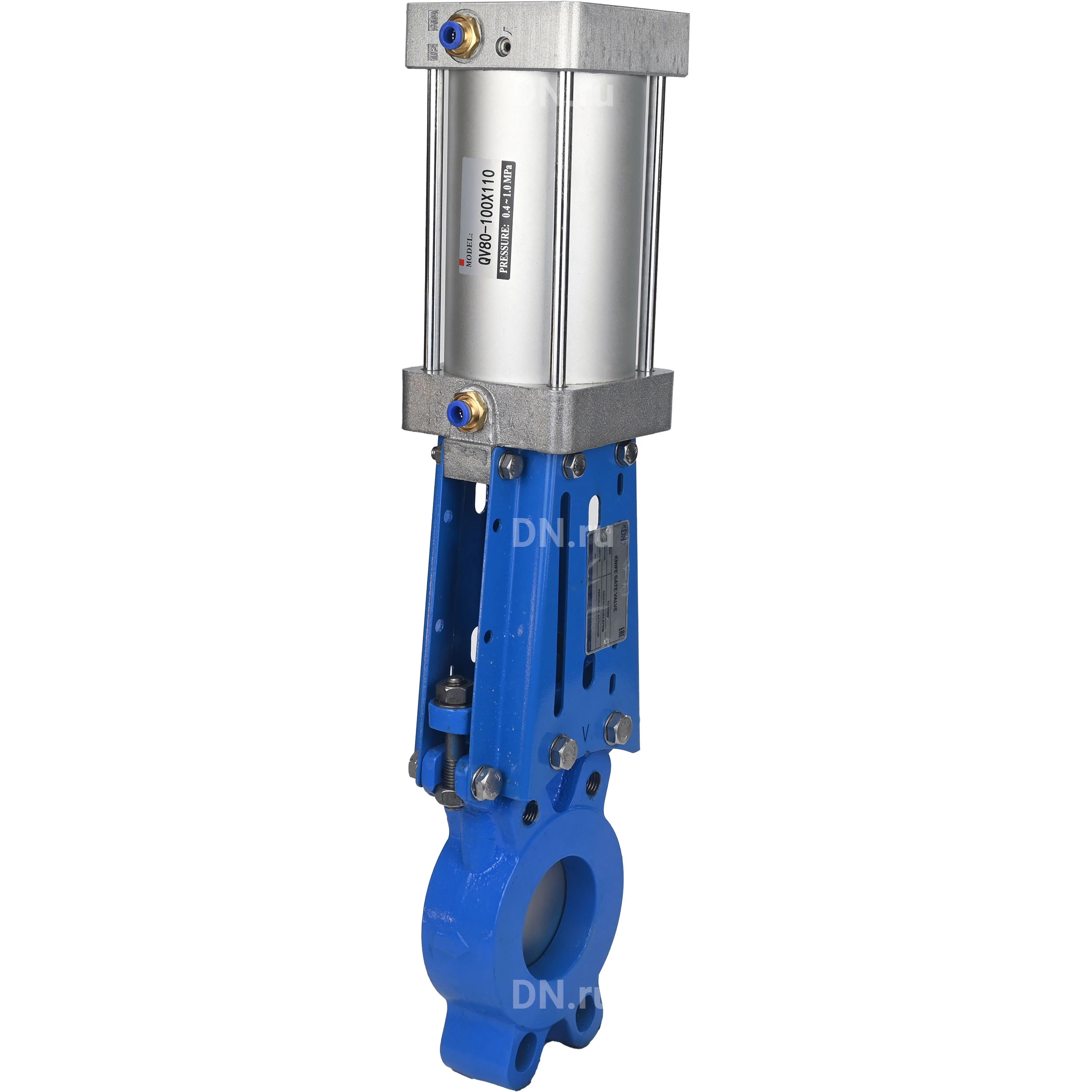

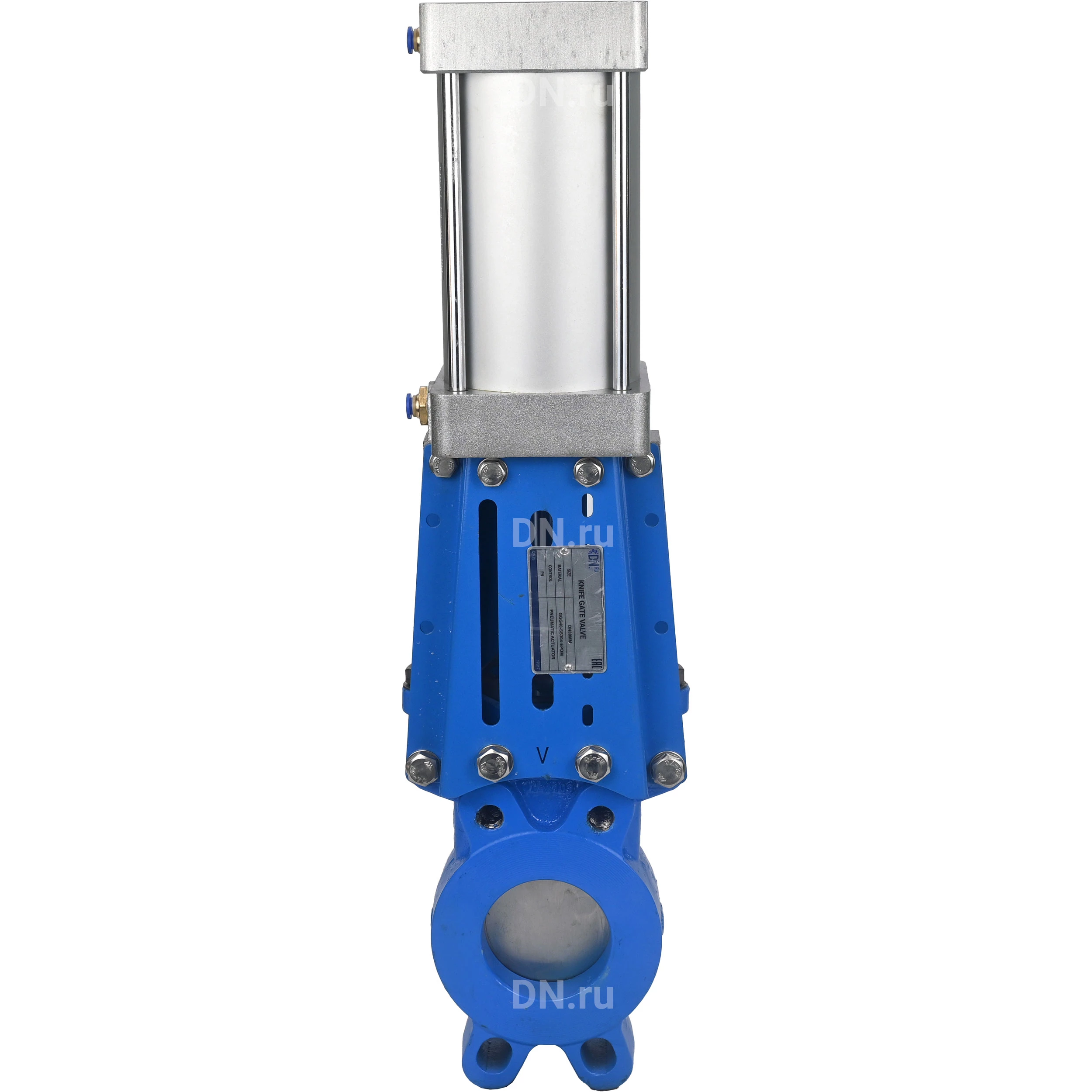

Задвижка шиберная DN.ru Ду100 Ру16 WENZ однонаправленная, межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом (GVKR1331E-1W-Fb-2P)

Задвижка шиберная предназначена для полного перекрытия или регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и промышленных трубопроводах.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или резервуара. Сила движения штока пневмопривода, жестко связанного со штоком задвижки, передается на шток трубопроводной арматуры и позволяет перемещать шибер при открытии/закрытии. Общие параметры задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду100 Ру16 WENZ: Тип задвижки - Шиберная Диаметр номинальный DN - 100 мм Давление номинальное PN - 10/16 бар Максимальное рабочее давление Рр - 16 бар Температура рабочей среды - от -30°С до + 110°С Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 51 мм Класс материала корпуса - чугун Управление - С пневмоприводом Тип уплотнения - EPDM Цвет задвижки - Синий Вес - 12.5 кг Страна производитель - Россия Задвижка шиберная DN.ru Ду100 Ру16 WENZ однонаправленная, межфланцевая, шток - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом (GVKR1331E-1W-Fb-2P) Габаритные и установочные размеры задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду100 Ру16 WENZ: DN - 100 мм L - 51 мм D - 220 мм D1 - 180 мм D2 - 156 мм H1 - 600 мм N-Th - 4-М16 G - 1/2″ Ød - 18 мм T - 12 мм n - 6 шт Эскиз габаритов и размеров задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду100 Ру16 WENZ Материалы задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду100 Ру16 WENZ: № п/п Наименование детали Материал 1 Корпус чугун GGG40 (аналог ВЧ40) 2 Уплотнение EPDM 3 Кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Шибер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Уплотнение направляющей PTFE 6 Сальниковая набивка PTFE 7 Втулка углеродистая сталь WCB (аналог 25Л) 8 Патрон углеродистая сталь WCB (аналог 25Л) 9 Шток пневмоцилиндра сталь 45+Cr 10 Стойка сталь Q235 (аналог Ст3) 11 Концевой выключатель* - 12 Головная часть стойки чугун GGG40 (аналог ВЧ40) 13 Пневмоцилиндр - 14 Соленоид* - 15 Фильтр* - 16 Клин чугун GGG40 (аналог ВЧ40) 17 Пневмотрубки* - * - позиции 11, 14, 15 и 17 в комплект не входят и заказываются отдельно. Эскиз материалов задвижки шиберной DN.ru GVKR1331E-1W-Fb-2P Ду100 Ру16 WENZ Общие параметры пневмоцилиндра SC 100x130: Тип действия - двойного действия Рабочая среда - сжатый воздух Рабочий диапазон давления - 1-9 бар Максимально допустимое давление - 13,5 бар Диапазон рабочих температур - от -5 до 70°С Диаметр поршня - 100 мм
