Клапан отсечной пневматический DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304) (опрессовано)

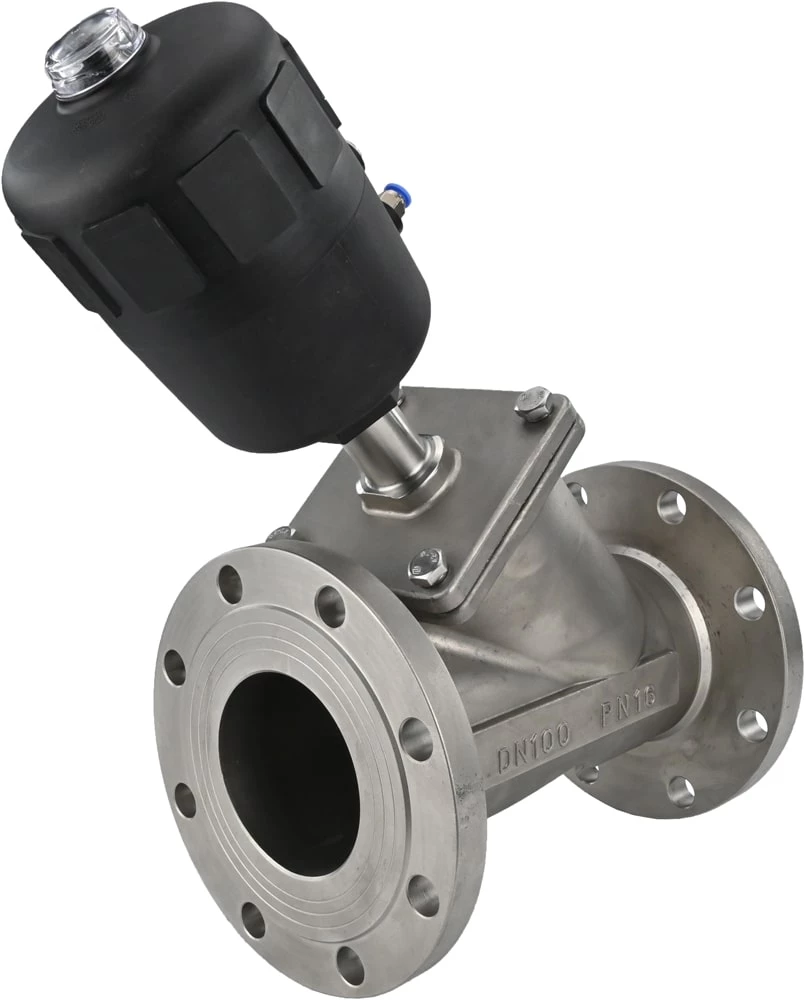

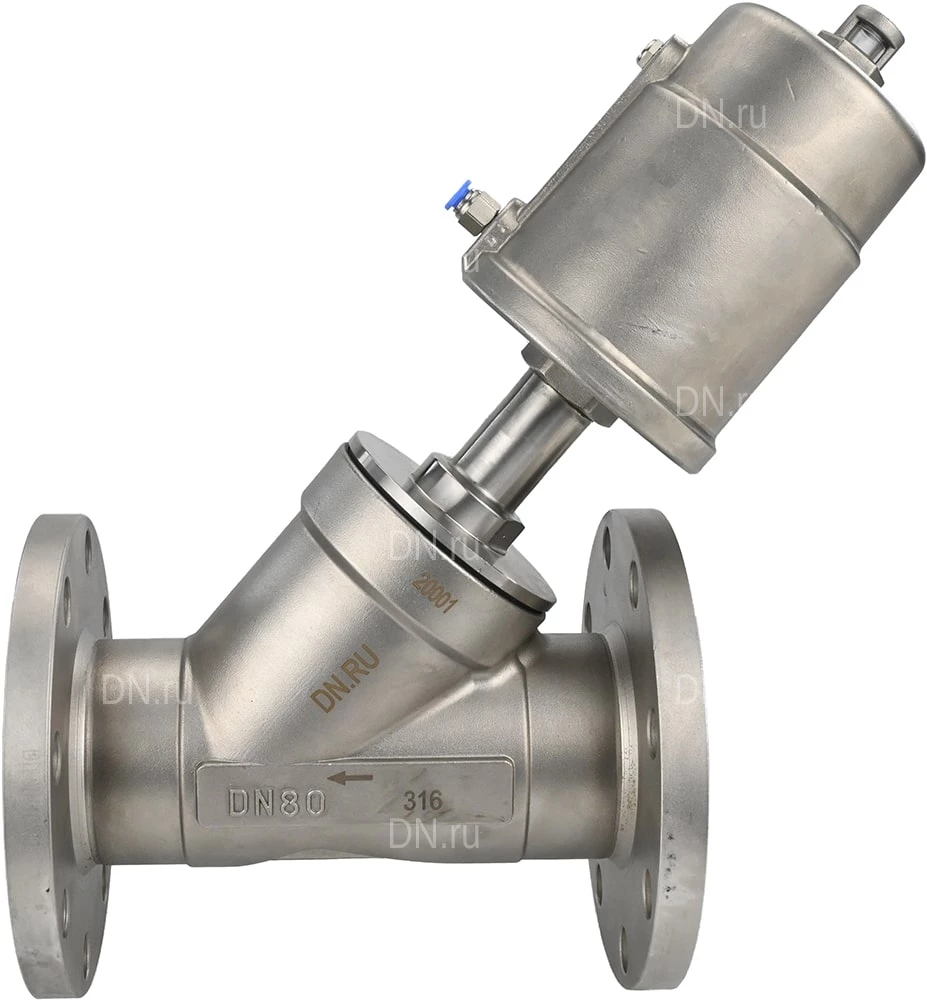

Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапан пневматический отсечной предназначен для быстрого перекрытия потока рабочей среды в трубопроводе, что особенно важно в аварийных ситуациях или для оперативной изоляции оборудования. Технические параметры клапана отсечного пневматического DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевого, Y-образного, корпус привода - нержавеющая сталь CF8 (AISI 304): Диаметр номинальный DN - 100 мм Давление номинальное PN - 25 бар Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 18 мм Тип клапана - Отсечной Тип исполнения для клапанов - нормально-закрытый Рабочая среда - вода, воздух, масла Температура рабочей среды - от -20°С до +180°С Температура окружающей среды - от -20°С до +60°С Тип конструкции - наклонный Тип управления - пневмопривод Диаметр в дюймах - 4″ Пропускная способность - 148 м3/ч Бренд - DN.ru Страна производитель - Россия Вес - 15 кг Клапан отсечной пневматический DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевый, Y-образный, корпус привода - нержавеющая сталь CF8 (AISI 304) (опрессовано) Габариты и размеры клапана отсечного пневматического DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевого, Y-образного, корпус привода - нержавеющая сталь CF8 (AISI 304): L - 280 мм T - 18 мм F - 2 мм ØD - 215 мм ØC - 180 мм ØB - 150 мм A - 350 мм H - 320 мм ØE - 114 мм N-Ød - 8-Ø18 G - R 1/8″ R - G 1/4″ Эскиз габаритов и размеров клапана отсечного пневматического DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевого, Y-образного, корпус привода - нержавеющая сталь CF8 (AISI 304) Таблица деталей и материалов клапана отсечного пневматического DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевого, Y-образного, корпус привода - нержавеющая сталь CF8 (AISI 304): № п/п Наименование детали Материал 1 Корпус привода нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 2 Воздушный порт 2, сообщающийся с атмосферой - 3 Шток индикатора положения полиамид PA66 4 Верхняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Воздушный порт 1 для подачи воздуха - 6 Нижняя шайба поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Шток клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 8 Крышка клапана нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 9 Уплотнение штока PTFE 10 Диск клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 11 Шайба уплотнения диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 12 Гайка диска клапана нержавеющая сталь AISI 316 (аналог 08Х17Н14М2) 13 Индикатор положения нержавеющая сталь CF8/AISI 304 (аналог 08Х18Н10) 14 Пружина сталь 60Si2MnA (аналог 60С2А) 15 Гайка поршня нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Верхнее уплотнительное кольцо FPM 17 Поршень полиамид PA66 18 Уплотнение поршня FPM 19 Нижнее уплотнительное кольцо FPM 20 Пружина сталь 60Si2MnA (аналог 60С2А) 21 Уплотнение штока PTFE 22 Уплотнение штока FPM 23 Уплотнительная прокладка корпуса клапана PTFE 24 Уплотнение диска клапана PTFE 25 Корпуса клапана нержавеющая сталь CF8М/AISI 316 (аналог 08Х17Н14М2) 26 Фланец клапана - Эскиз деталей и материалов клапана отсечного пневматического DN.ru 316-304-PF Ду100 Ру25, корпус - нержавеющая сталь CF8M (AISI 316), фланцевого, Y-образного, корпус привода - нержавеющая сталь CF8 (AISI 304)
Информация о товаре может содержать неточности, перед покупкой проверяйте информацию на сайте производителя.
