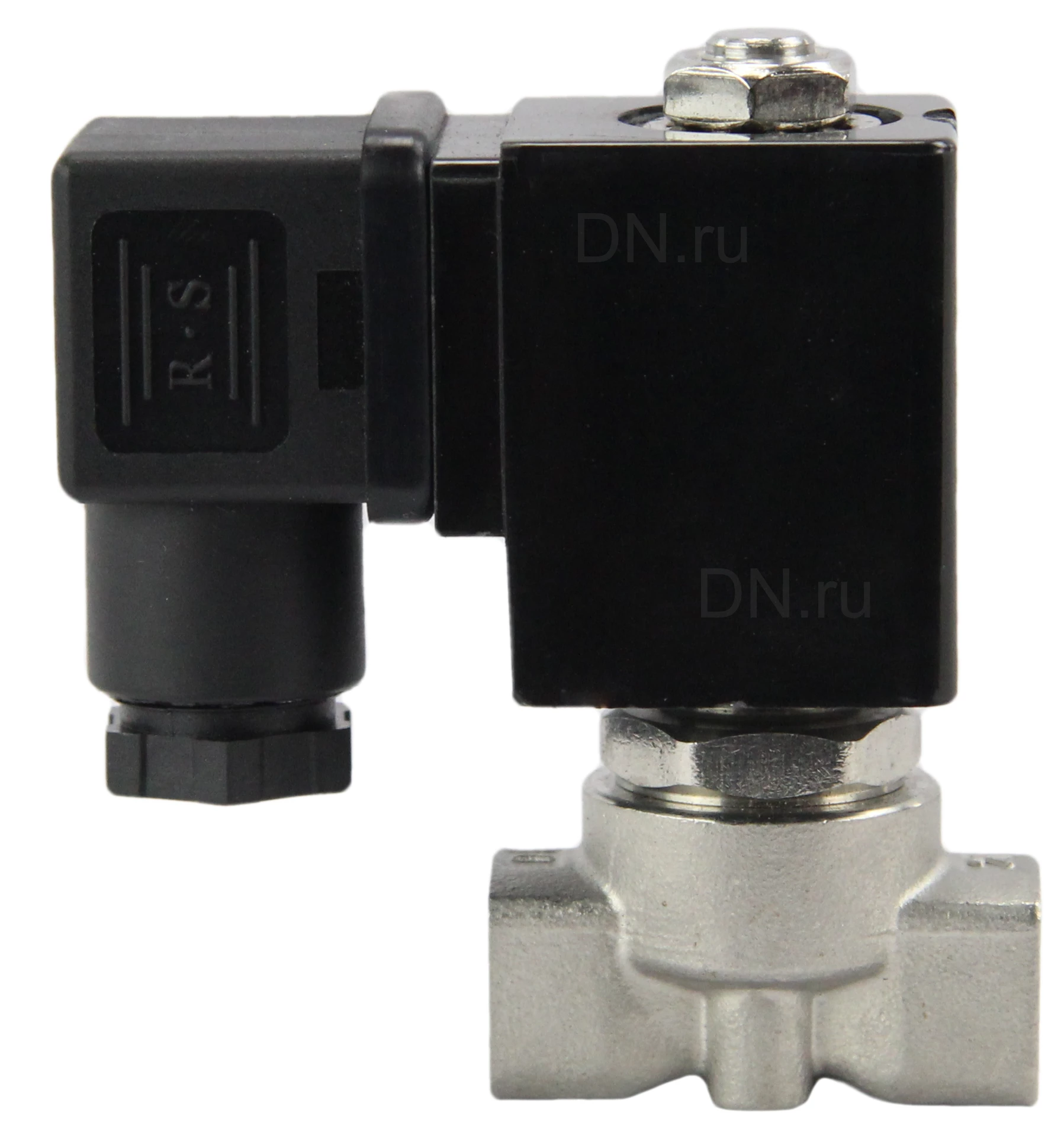

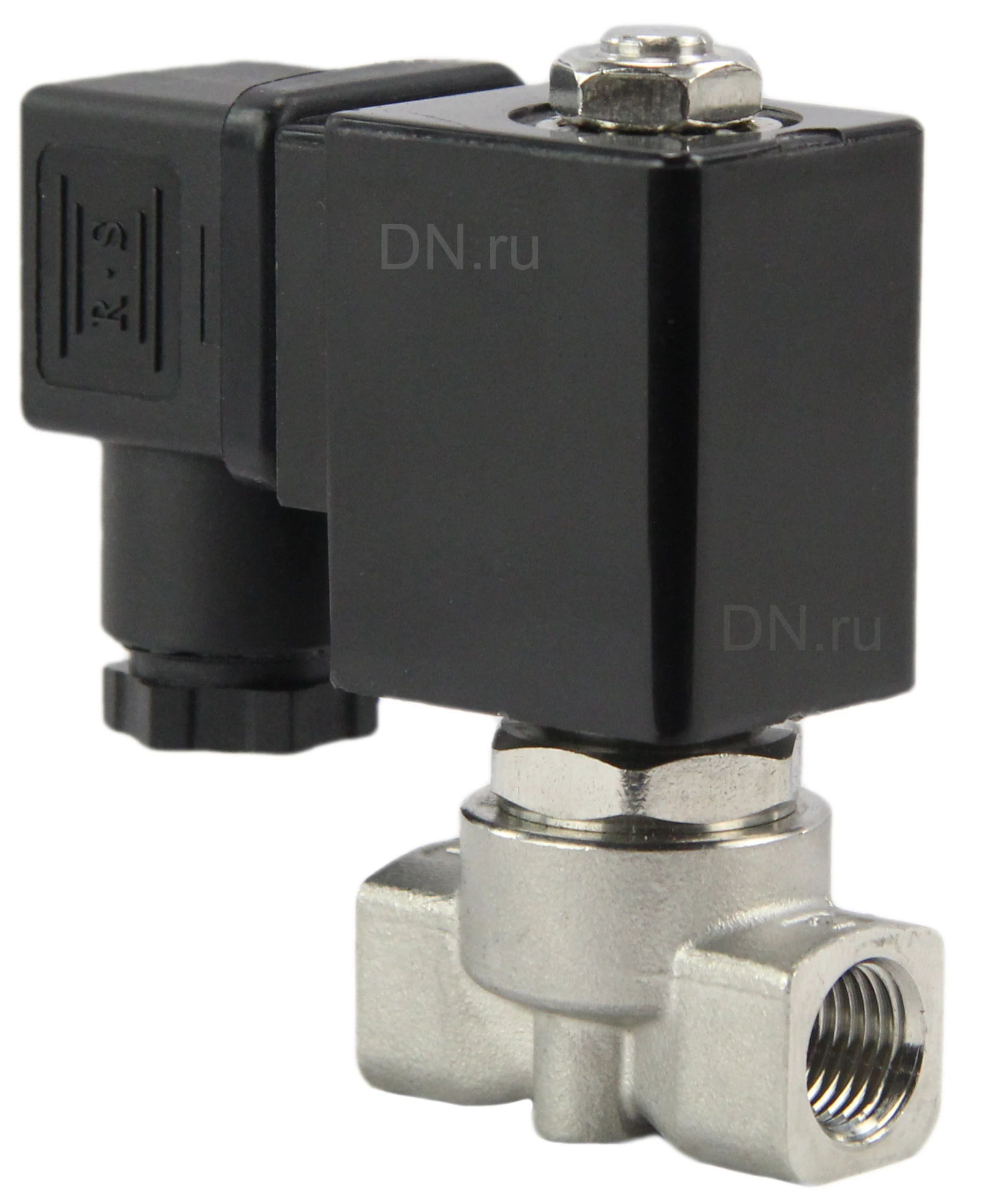

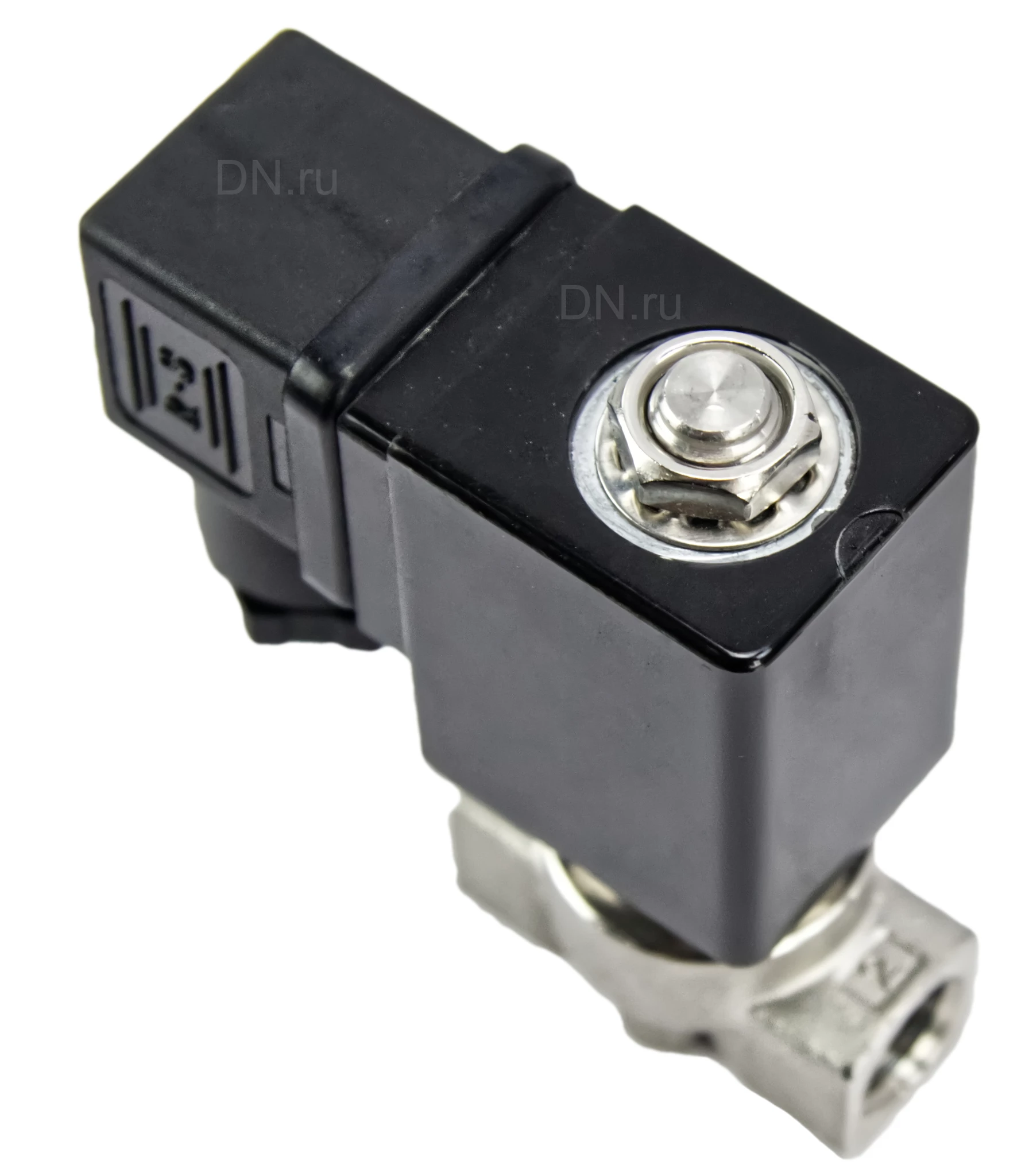

Клапан электромагнитный соленоидный двухходовой DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытый, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано)

Клапан электромагнитный соленоидный – специальное устройство, предназначенное для удобного управления потоком рабочей среды. Этот процесс осуществляется в трубопроводе под давлением. В нормально закрытом соленоидном клапане закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. Параметры клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано) Тип клапана - Электромагнитный Принцип работы - С нулевым перепадом давления Исполнение - нормально-закрытый Тип присоединения - Внутренняя резьба Установочный диаметр Dn - 20 мм Давление номинальное PN - 6 бар Минимальное давление - 0 бар Материал корпуса - Нержавеющая сталь AISI/SS 304/08Х18Н10 Тип уплотнения - PTFE / Фторопласт / Тефлон Материал мембраны - PTFE Проходное сечение - 20 мм Коэффициент Cv - 7.6 Напряжение питания катушки - 24В Постоянный Температура рабочей среды максимальная - 180 °C Степень защиты - IP65 Мощность катушки - 28 Вт Среда - высокотемпературная жидкость Вес - 1 кг Страна производитель - Россия Клапан электромагнитный соленоидный двухходовой DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытый, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано) Габаритные и установочные размеры клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано) A - 80 мм B - 60 мм C - 140 мм D - 123 мм Эскиз клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано) Таблица деталей и материалов клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано): Таблица деталей и материалов клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано): № п/п Наименование деталей Материал 1 Корпус клапана нержавеющая сталь AISI 304 (аналог 8Х18Н10) 2 Уплотнительное кольцо корпуса PTFE 3 Поршневой узел нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Эластичное кольцо нержавеющая сталь AISI 304 (аналог 08Х18Н10) 5 Поршневое кольцо наполненный PTFE 6 Пружина нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Плунжер нержавеющая сталь AISI 304 (аналог 08Х18Н10) 8 Направляющая втулка наполненный PTFE 9 Крышка клапана нержавеющая сталь AISI 304 (аналог 8Х18Н10) 10 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 11 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 12 Уплотнение PTFE 13 Металлическая шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 14 Пластиковая шайба - 15 Трубка плунжера нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Катушка - 17 Шайба нержавеющая сталь SS 201 (аналог 12Х15Г9НД) 18 Табличка алюминиевый сплава Ly12 (аналог Д16) 19 Прокладка нержавеющая сталь AISI 304 (аналог 08Х18Н10) 20 Стопорная гайка M10 × 1 нержавеющая сталь SS 201 (аналог 12Х15Г9НД) Эскиз деталей и материалов клапана электромагнитного соленоидного двухходового DN.ru-VS2W-701 P-Z-NC Ду20 (3/4 дюйм) Ру6 с нулевым перепадом давления, нормально-закрытого, корпус - сталь 304, резьба G, с катушкой YS-018 24В (опрессовано)
