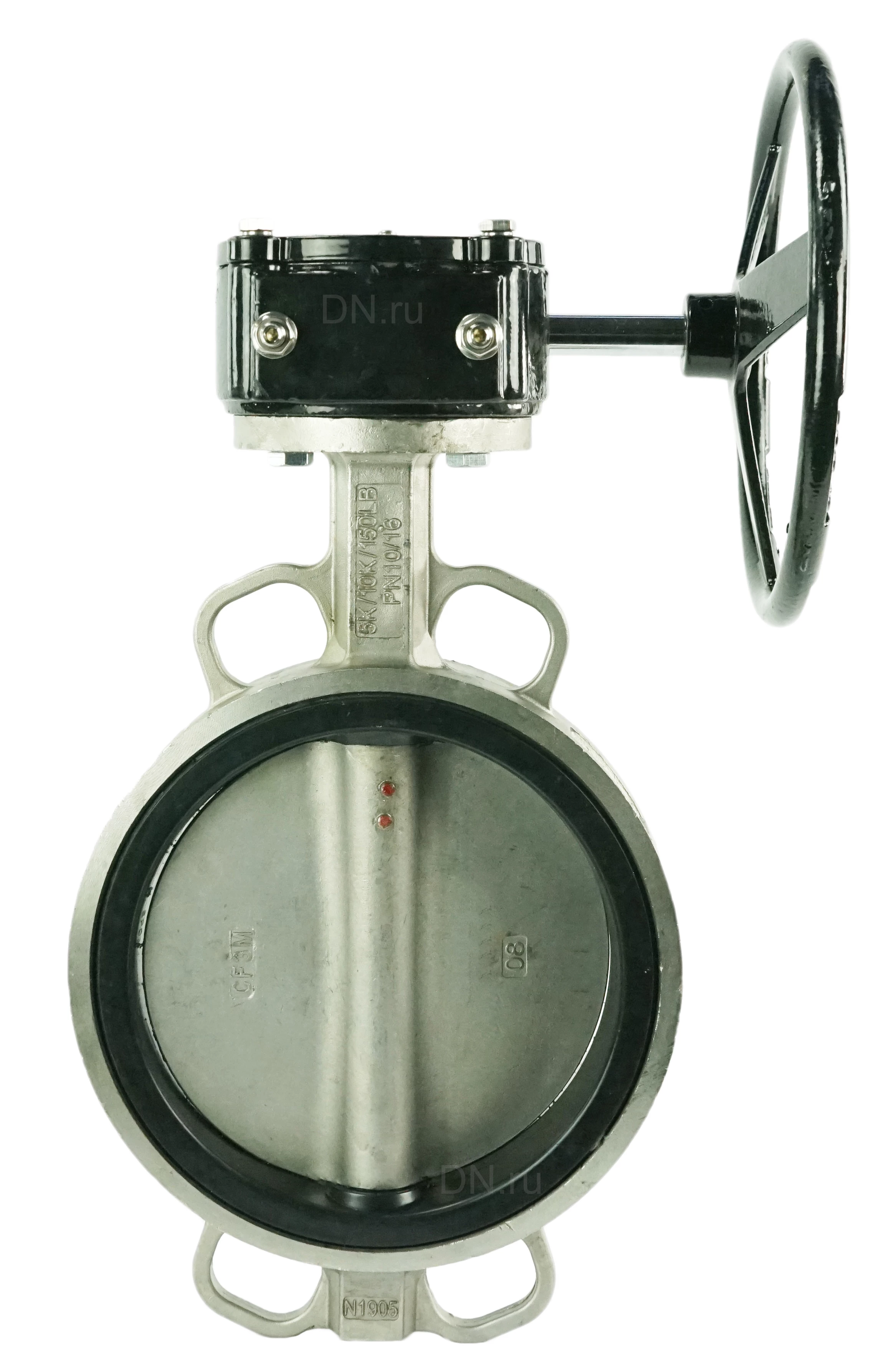

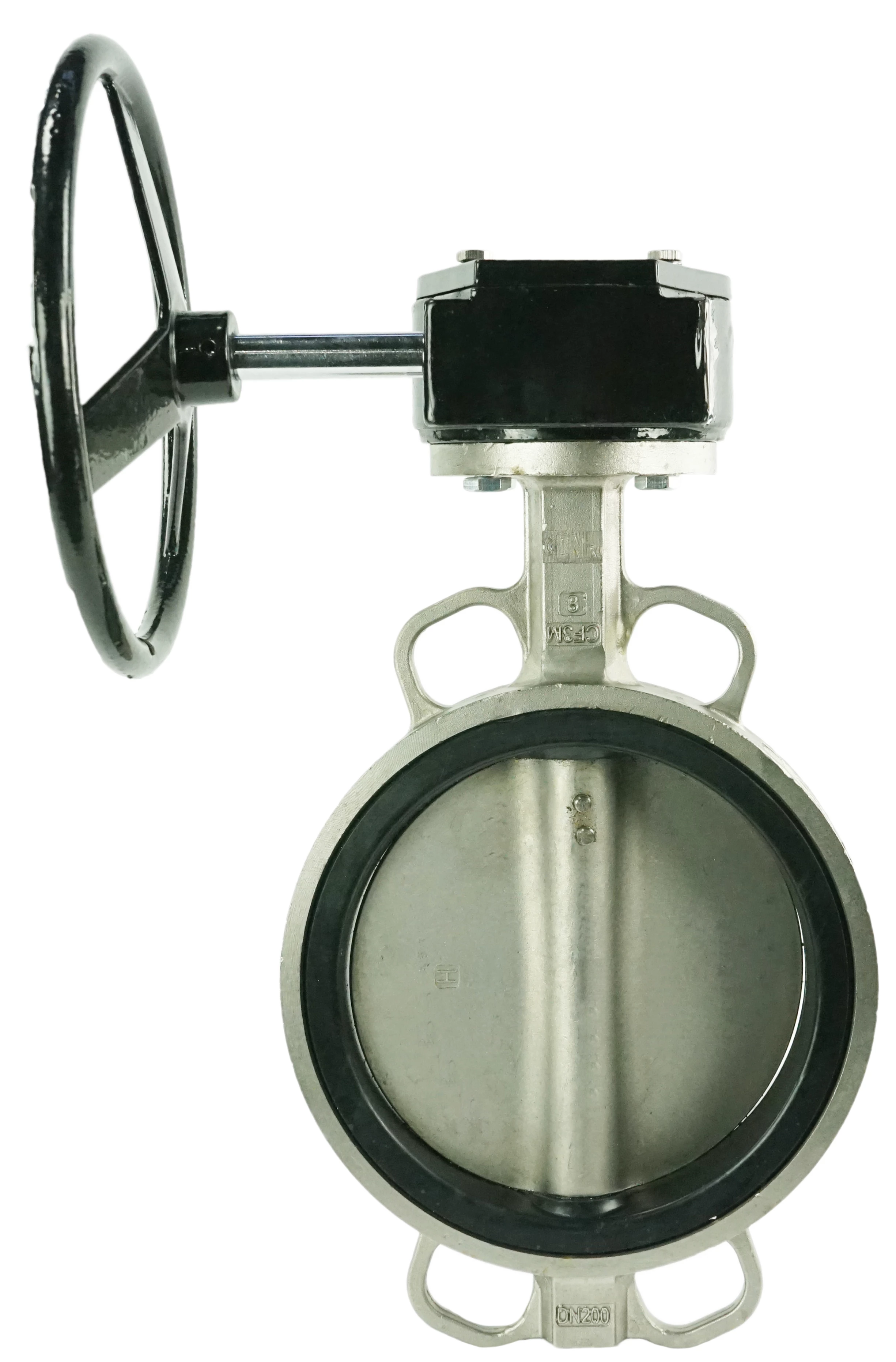

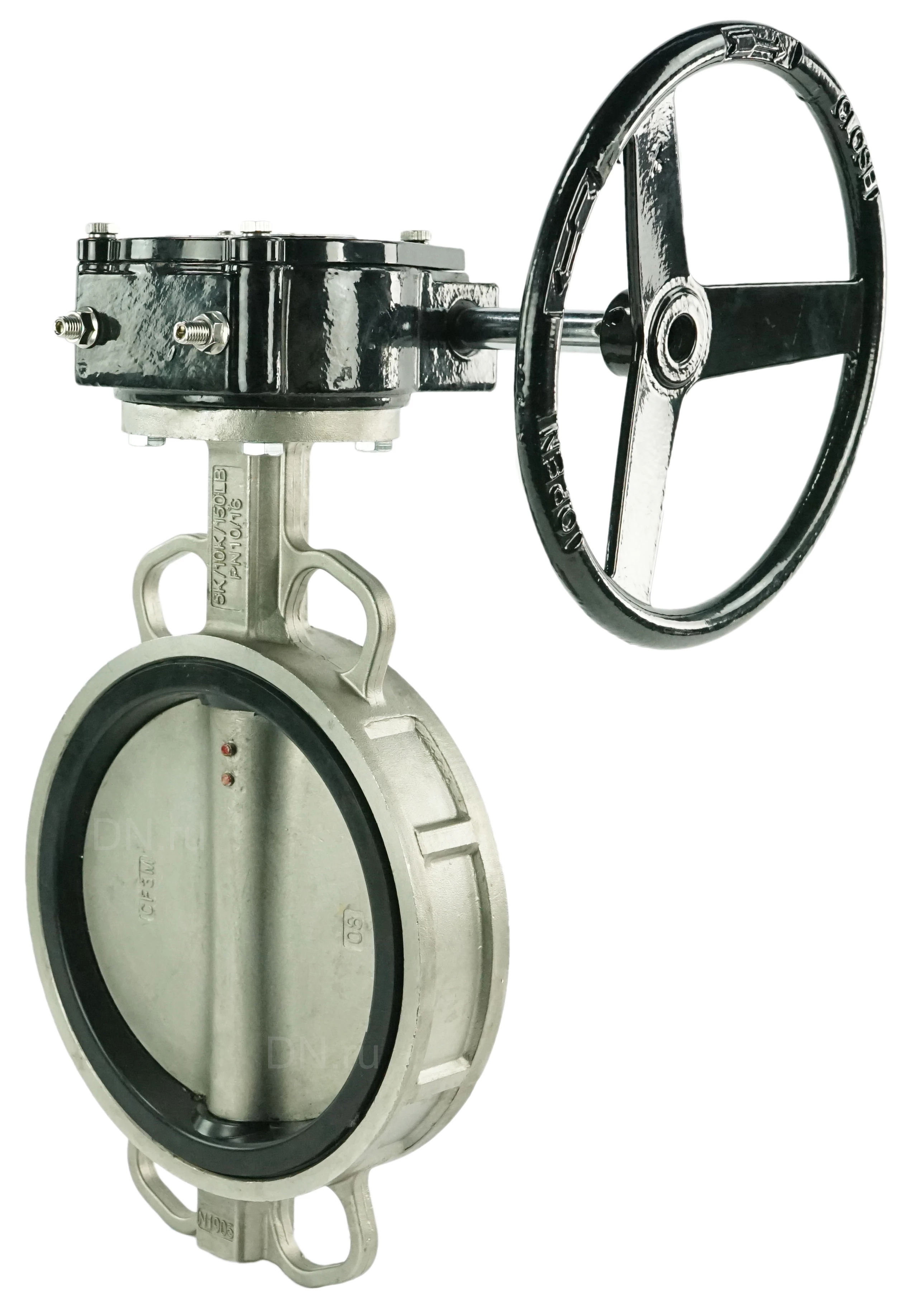

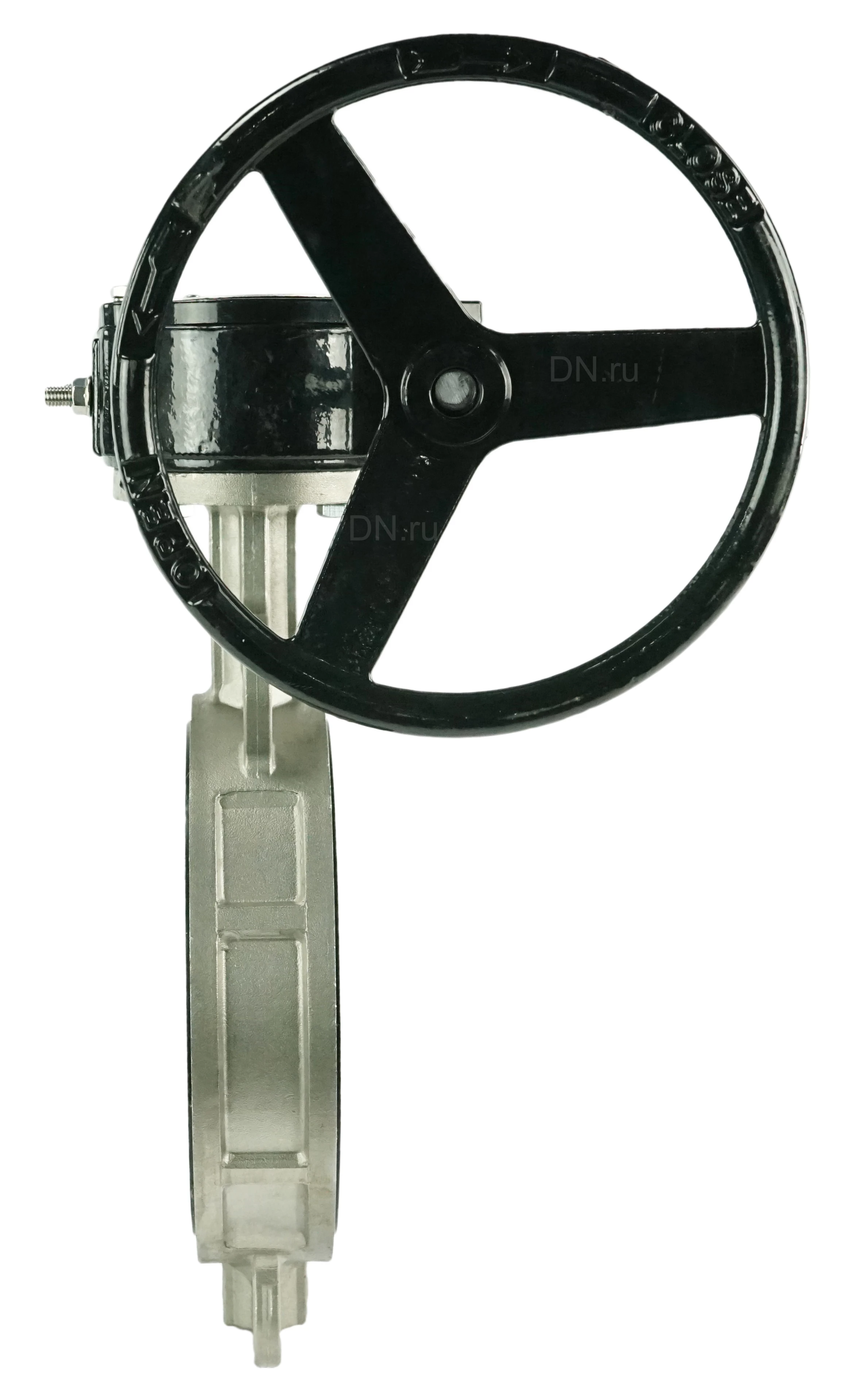

Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Редуктор DN.ru позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Параметры затвора дискового DN.ru WBV3232E-2W-Fb-H Ду50 Ру16: Тип затвора - поворотный дисковый Бренд - DN.ru Класс материала корпуса - нержавеющая сталь Уплотнение - EPDM Диаметр номинальный DN - 50 мм Давление номинальное PN - 16 бар Температура рабочей среды - от -20°С до 120°С Материал корпуса - Нержавеющая сталь AISI 316L/03Х16Н15М3 Материал запорного органа - Нержавеющая сталь AISI 316L/03Х16Н15М3 Класс герметичности - "A" Тип покрытия - без покрытия Тип управления - Ручной (рукоятка, редуктор) Страна производитель - Россия Цвет затвора - серый Вес - 4.2 кг Затвор дисковый поворотный DN.ru WBV3232E-2W-Fb-H Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 316L, диск - нержавеющая сталь 316L, уплотнение - EPDM, с редуктором RDN RQN1-150Z-T24 Габаритные и установочные размеры затвора дискового DN.ru WBV3232E-2W-Fb-H Ду50 Ру16 с редуктором RDN RQN1-150Z-T24: Dу - 50 мм B - 62 мм A - 126 мм C - 50 мм F - 130 мм D1 - 125 мм L - 43 мм Эскиз затвора дискового DN.ru WBV3232E-2W-Fb-H Ду50 Ру16 с редуктором RDN RQN1-150Z-T24 Материалы деталей затвора DN.ru WBV3232E-2W-Fb-H Ду50 Ру16: № Наименование Материал 1 Корпус нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 2 Манжета EPDM 3 Диск нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка EPDM 7 Уплотнительное кольцо EPDM 8 Пластина фиксирующая углеродистая сталь Эскиз материалов затвора DN.ru WBV3232E-2W-Fb-H Ду50 Ру16
