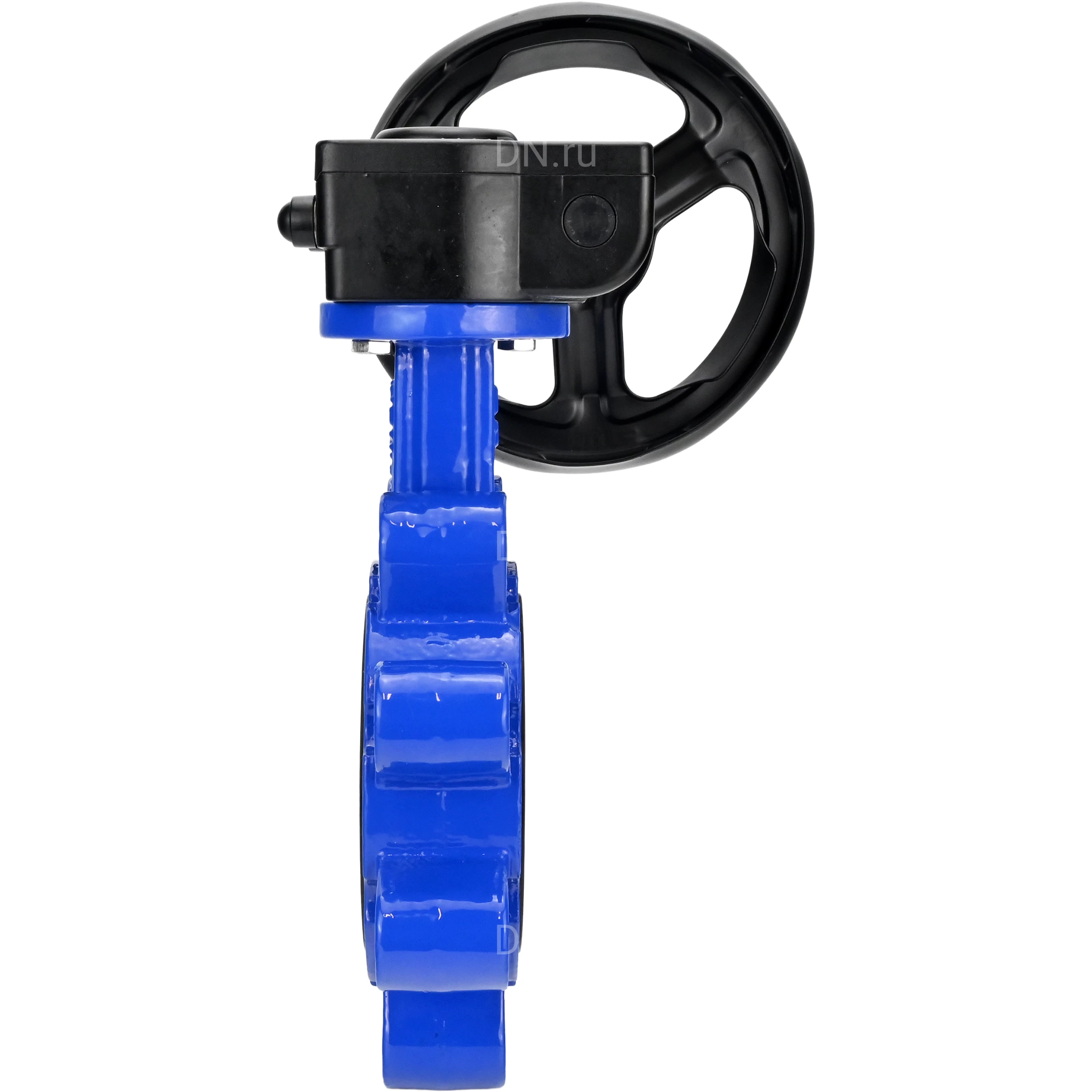

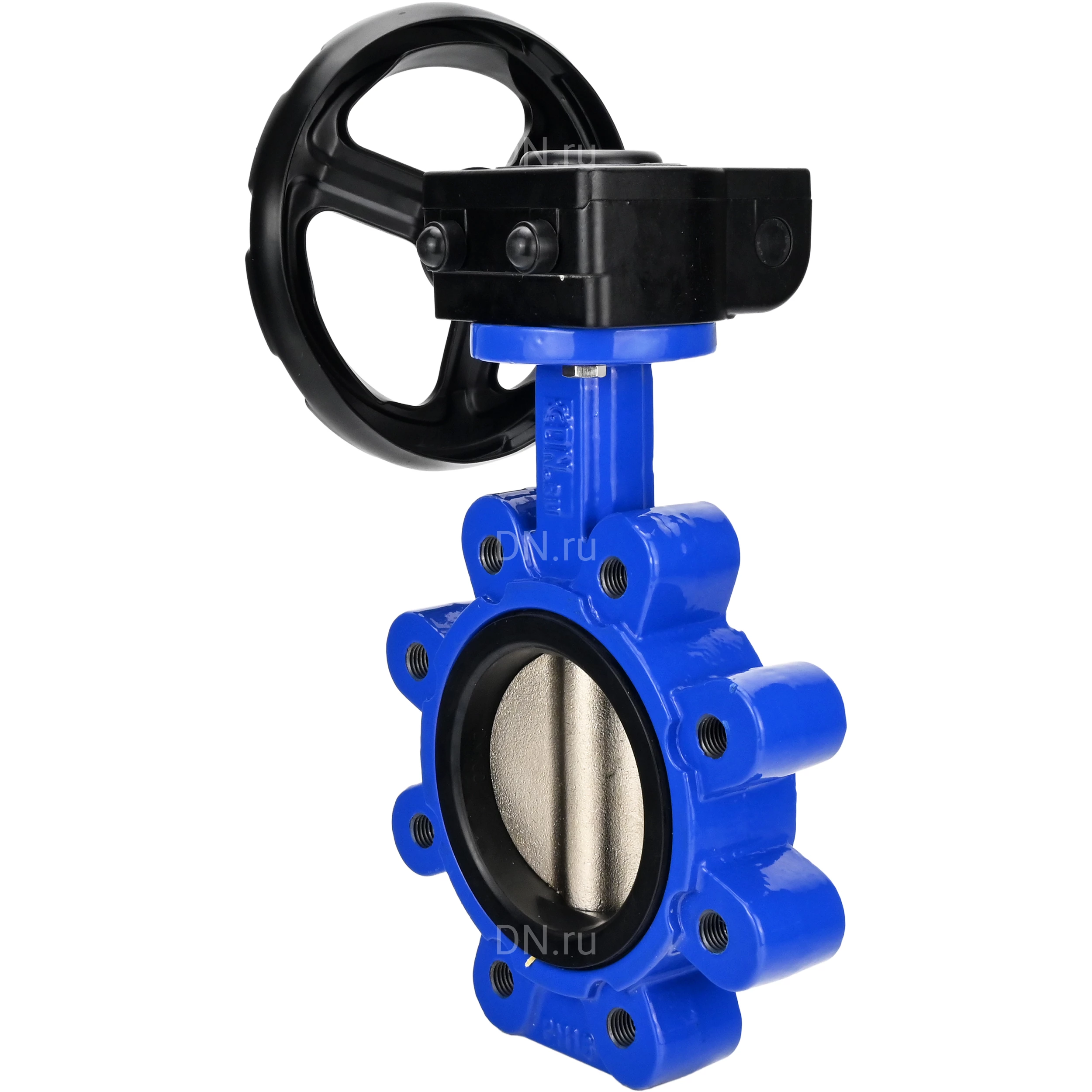

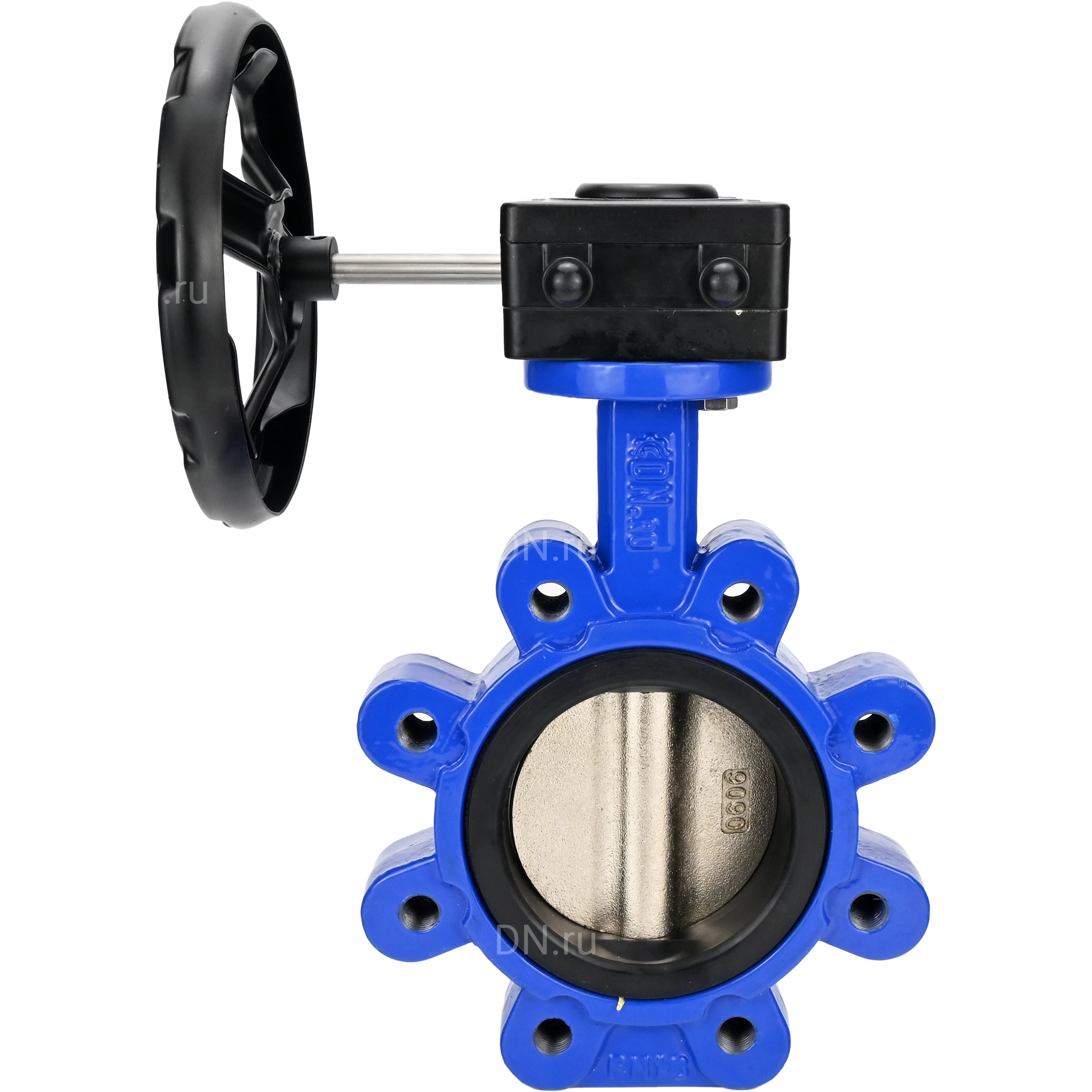

Затвор дисковый поворотный DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG межфланцевый, корпус - чугун QT450, диск - чугун QT450, уплотнение - EPDM, с редуктором HAM RQN2-300Z-T37

Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Редуктор DN.ru HAM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит для шаровых кранов, поворотных затворов, клапанов с углом поворота 90°, а также для управления воздушными заслонками. Технические параметры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG: Давление номинальное PN - 16 бар Диаметр номинальный DN - 150 мм Тип присоединения - Межфланцевый (резьбовые проушины) Количество болтовых отверстий на одном фланце - 8 шт. Диаметр болтовых отверстий на одном фланце - 20 мм Среда - вода, воздух Тип управления - Ручной (рукоятка, редуктор) Применение - водоснабжение, теплоснабжение Температура рабочей среды - от -20°С до 100°С Цвет - Синий Датчик обратной связи - нет Управление - Редуктор Взрывозащита - нет Класс герметичности - A по ГОСТ 9544 Крутящий момент на валу арматуры - 174 Нм Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1616E-2W-Fb-H Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 17.1 кг Видео затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG Габариты и размеры затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG: A - 141 мм B - 213.5 мм C - 56 мм D - 240 мм N-M - 8-М20 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG Таблица деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG: № Наименование детали Материал 1 Корпус чугун QT450 (аналог ВЧ 45) 2 Диск чугун QT450 (аналог ВЧ 45) 3 Седловое уплотнение EPDM 4 Шток нержавеющая сталь AISI 316 (аналог 08Х17Н13М2) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV1616E-2W-Fb-H Ду150 Ру16 LUG Технические параметры редуктора DN.ru HAM RQN2-300Z T37: Модель редуктора - HAM RQN2-300Z T37 Бренд редуктора - DN.ru Крутящий момент редуктора - 300 Нм Тип ISO-фланца редуктора - F07, F09 Наличие ручного дублера - Штурвал Передаточное отношение редуктора - 37:1 Регулировка хода - 90° Диаметр штурвала - 200 мм Страна производитель редуктора - Китай Вес - 2.2 кг Редуктор DN.ru HAM RQN2-300Z T37 Габариты и размеры редуктора DN.ru HAM RQN2-300Z T37: D - 100 мм D1 - 90 мм D2 - 70 мм n-M1 - 4-М8х10 n-M2 - 4-М10х15 S - 17х17 мм L - 130 мм L1 - 58 мм L2 - 50 мм H - 58 мм H1 - 18 мм d1 - 20 мм L3 - 160 мм W - 200 мм Эскиз габаритов и размеров редуктора DN.ru HAM RQN2-300Z T37
