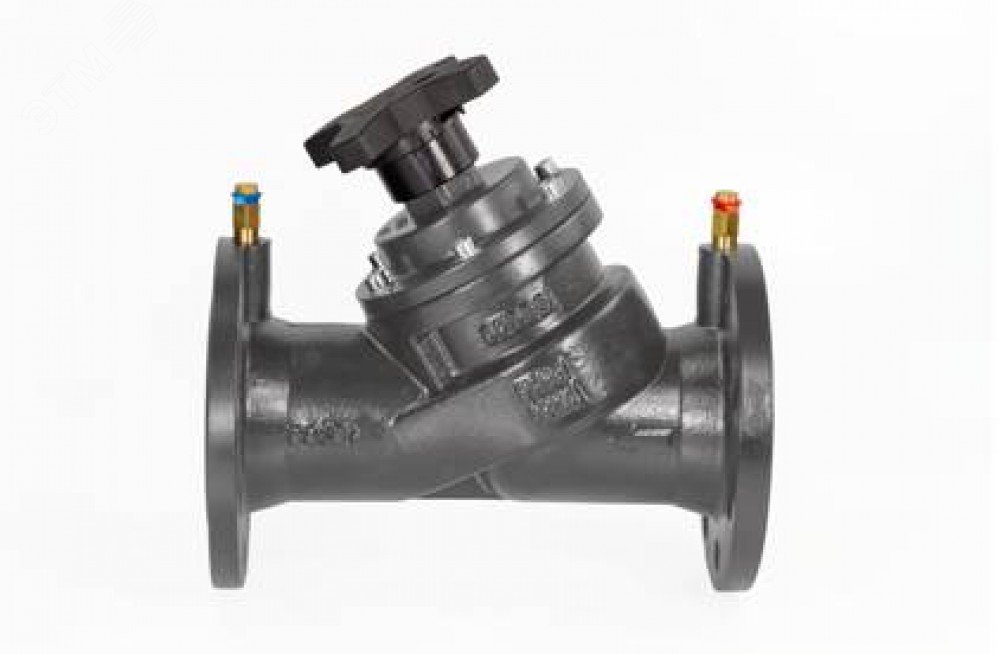

Клапан балансировочный Ридан MNF-R Ду100 Ру16 ручной, фланцевый, корпус - чугун GGG40, уплотнение - EPDM

Клапаны балансировочные типа MNF, модификация MNF-R используются для монтажной наладки трубопроводных систем тепло - и холодоснабжения зданий и сооружений с целью обеспечения в них расчетного потокораспределения. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. Клапаны MNF-R позволяют менять и фиксировать их пропускную способность, имеют удобный индикатор настройки. Клапаны оснащены герметичным затвором и игольчатыми измерительными ниппелями и могут одновременно использоваться в качестве запорной арматуры. Рабочие среды группы 1 и 2, жидкости - согласно ТР ТС 032/2013. Клапаны MNF-R изготовлены в соответствии с Техническими условиями ТУ 28.14.11-021-51824620-2023. Основные технические характеристики клапана балансировочного Ридан MNF-R Ду100 Ру16: Давление номинальное PN - 16 бар Диаметр номинальный DN - 100 мм Среда - вода Температура рабочей среды минимальная - -20°C Температура рабочей среды максимальная - 120°C Присоединение - фланцевое Тип регулировки клапана - ручной Тип клапана - балансировочный Принцип действия клапана - балансировочный Коэффициент пропускной способности - 187.4 м3/ч Срок службы - 10 лет Бренд - Ридан Страна производитель - Китай Вес - 26.5 кг Клапан балансировочный Ридан MNF-R Ду100 Ру16 ручной, фланцевый, корпус - чугун GGG40, уплотнение - EPDM Габариты и размеры клапана балансировочного Ридан MNF-R Ду100 Ру16: L - 350 мм H2(Max) - 245 мм ØG - 145 мм ØD - 180 мм ØW - 220 мм n-Ød - 8x19 Эскиз габаритов и размеров клапана балансировочного Ридан MNF-R Ду100 Ру16 Таблица деталировки клапана балансировочного Ридан MNF-R Ду100 Ру16: № п/п Детали 1 Корпус 2 Крышка корпуса 3 Втулка 4 Конус 5 Направляющая штока 6 Шток S1 Болт S2 Уплотнение S3 Болт S4 Уплотнение S5 Болт S6 Измерительный ниппель S7 Кольцевое уплотнение S8 Уплотнение конуcа S9 Кольцевое уплотнение S10 Кольцевое уплотнение S11 Стопорное кольцо S12 Кольцевое уплотнение S13 Рукоятка Эскиз деталировки клапана балансировочного Ридан MNF-R Ду100 Ру16
