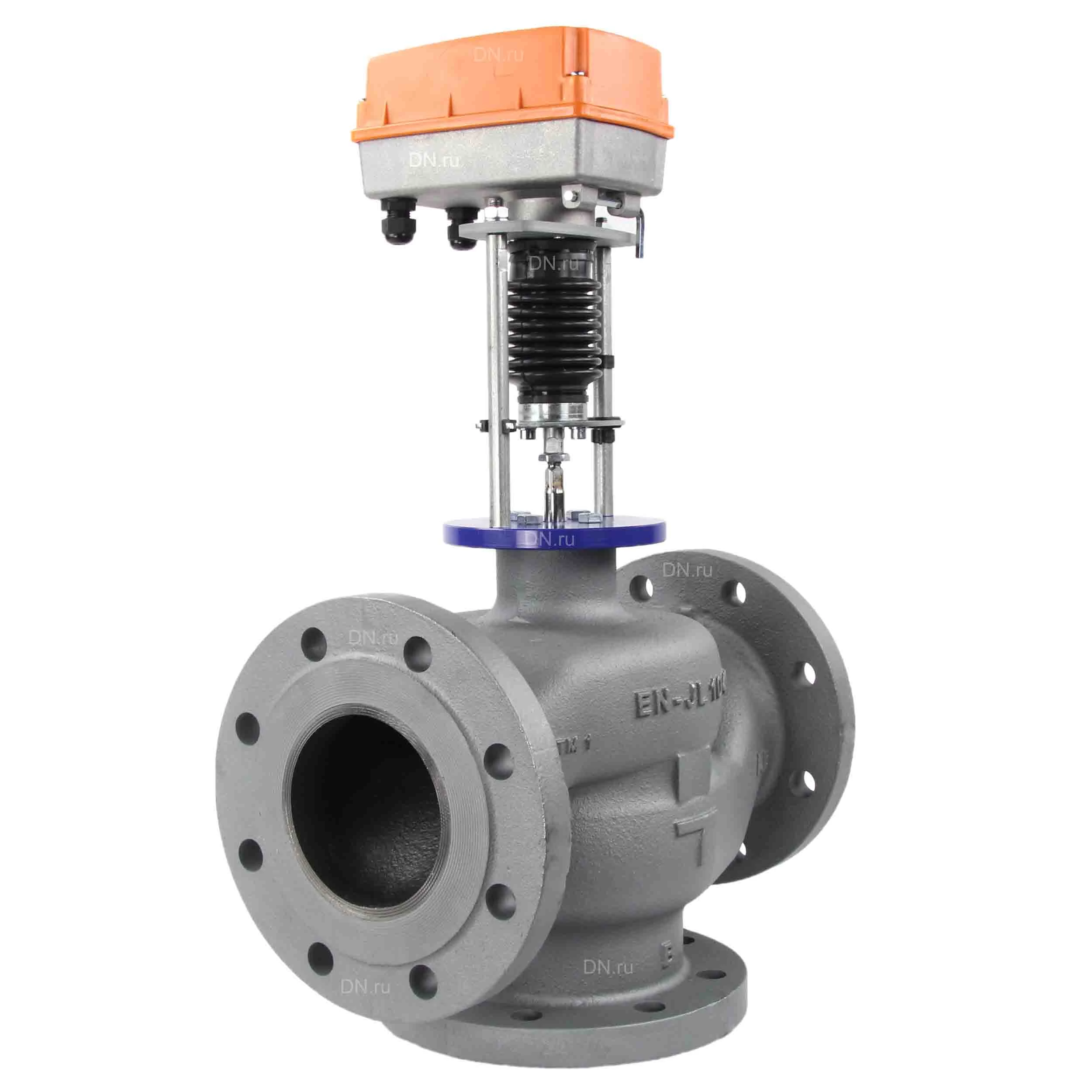

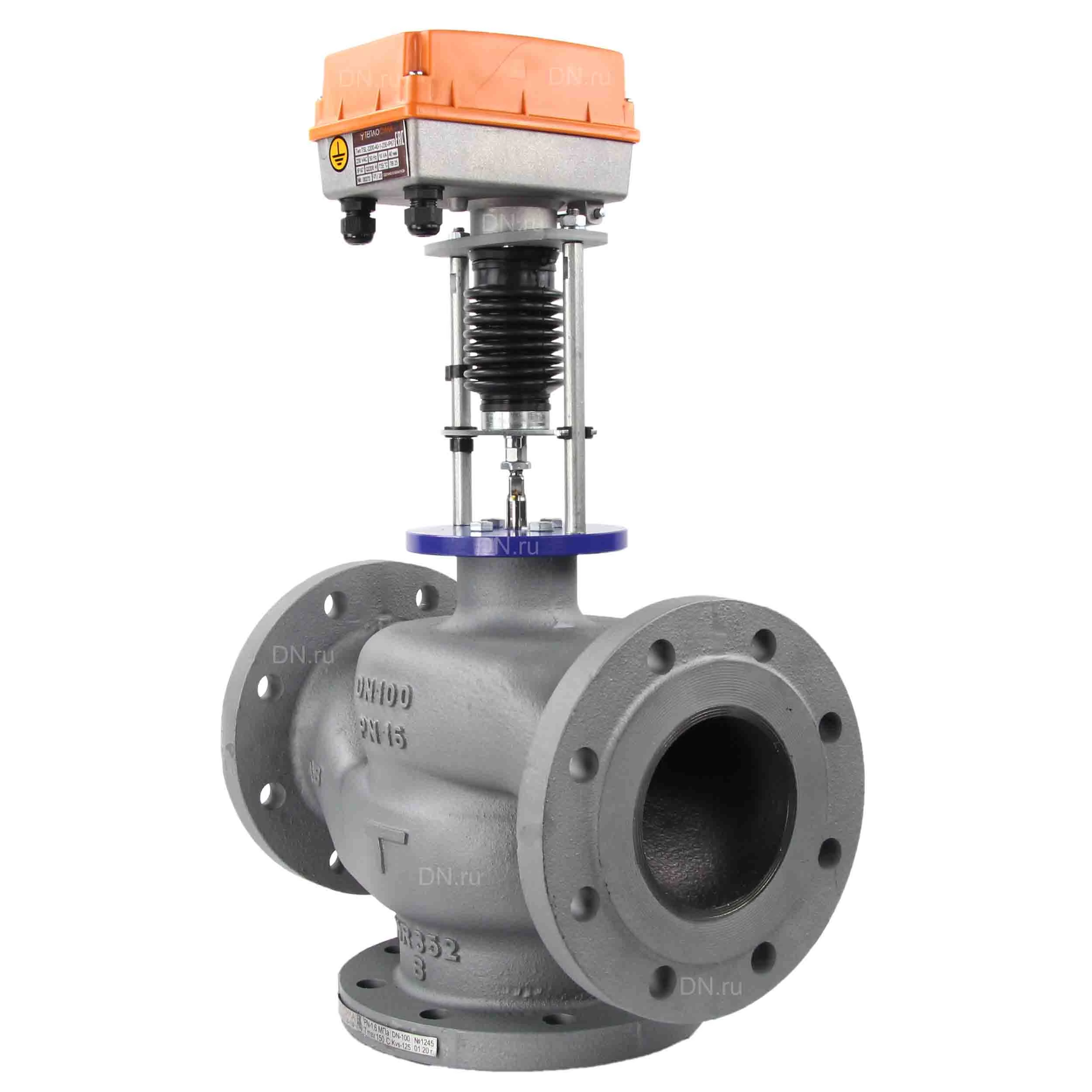

Клапан регулирующий трехходовой TRV-3 Ду100 Ру16 с электроприводом TSL-2200-25-1R-230-IP67 (с функцией реверса)
Источник изображений товара: dn.ru. Внешний вид товара может отличаться от изображённого
Клапан регулирующий седельный TRV-3 с электроприводом TSL предназначен для регулирования расхода рабочей среды, протекающей по трубопроводу в системах автоматического регулирования технологических процессов. Среда: вода, 30% водный раствор этиленгликоля; Условный проход: 100 мм; Условное давление: 16 бар; Max перепад давления: 4 бар; Температура рабочей среды: от + 5 до +150 °С; Температура окружающей среды: от +5 до +50 °С; Условная пропускная способность Kvs,± 10%: 125; 160 м3/час; Ход штока, ± 5%: 30 мм; Пропускная характеристика: А→АВ-равнопроцентная, В→АВ-линейная; Динамический диапазон регулирования: 1:50; Климатическое исполнение: УХЛ 4 по ГОСТ 15150-69; Управление: электропривод TSL-2200-1R (с функцией реверса); Присоединение: фланцевое; Производство: Беларусь; Габаритные размеры L: 350 мм (строительная длина) H: 417 мм H1: 150 мм Масса: 33,8 кг Материалы 1 Корпус чугун 2 Плунжер латунь CW614N 3 Уплотнительное кольцо плунжера EPDM 4 Седло коррозионностойкая сталь ГОСТ 5632 5 Шток коррозионностойкая сталь ГОСТ 5632 6 Уплотнительное кольцо седла 7 Втулка 8 Уплотнение втулки 9 Уплотнительный узел штока направляющие – PTFE, прокладки – EPDM 10 Кольцо стопорное 11 Контргайка 12 Винт стопорный 13 Переходник 14 Электропривод 15 Винт крепежный 16 Крышка Технические характеристики электропривода TSL-2200-1R Климатическое исполнение для умеренной среды (У3) умеренное Номинальное напряжение электропитания 230 В 50 Гц Потребляемая мощность, не более 10 В·А Трехпозиционное управление 230 В 50 Гц Полный ход 40 мм Номинальное усилие 2200 Н Усилие отключения 2700 Н Скорость управления (настраиваемая) 25; 15; 10; 7,5 мм/мин Режим работы S2 - 10 мин; S4 - 25 %, максимальная частота 160 включений в час Механическое присоединение столбчатое или фланцевое Местный указатель положения есть Ручное управление есть Степень защиты IP67 Масса, не более 4,5 кг Электрическая схема включения TSL-2200-1R
