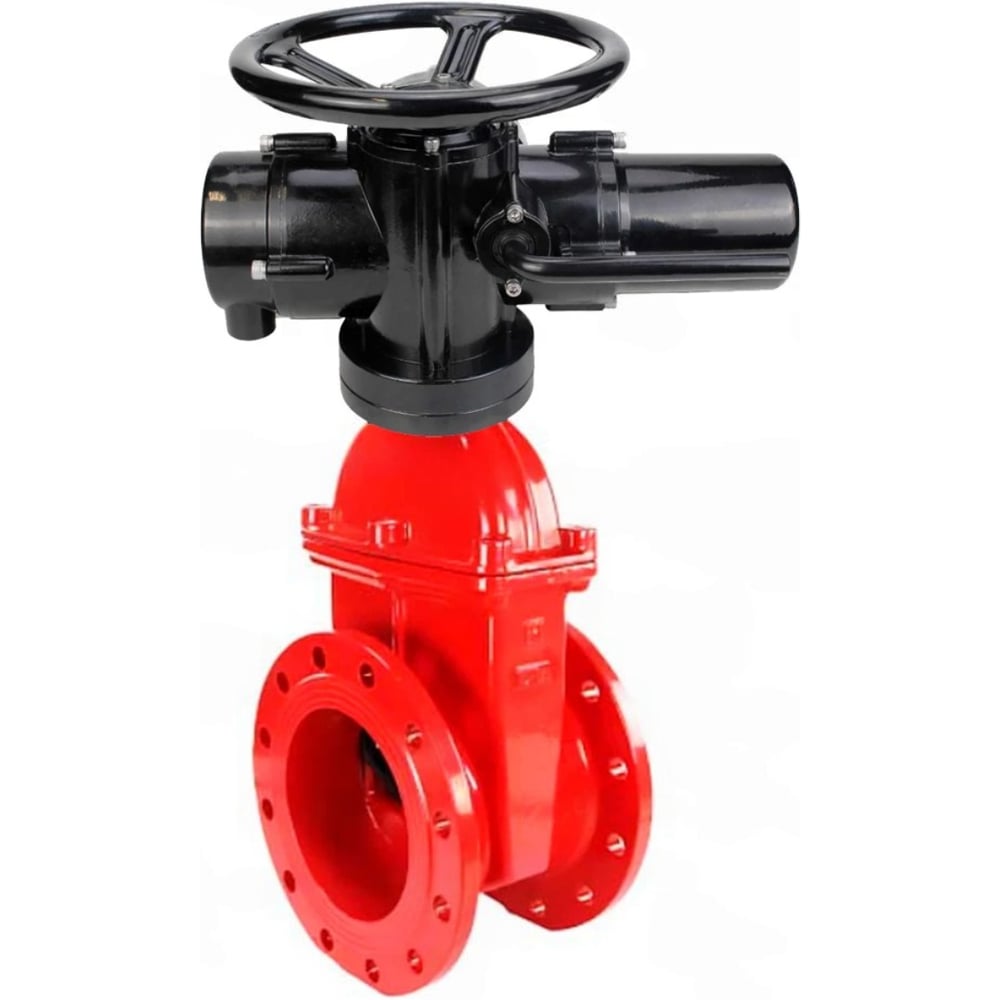

Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru Ду300 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом ГЗ-Б.300/24, 380В, цвет - красный

Задвижка чугунная литая клиновая DN.ru 30ч939р Ду300 с электроприводом ГЗ-Б.300/24 предназначена для установки на трубопроводах (Вода и другие жидкие и газообразные неагрессивные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие) в качестве запорного устройства в системах автоматического управления теплоснабжением и водоснабжением на промышленных и гражданских объектах. К трубопроводу присоединяется при помощи фланцев (по ГОСТу 12817, исполнение I, ряд 2 по ГОСТу 12815). Установка производится приводом вверх. Задвижки с электроприводом предназначены для эксплуатации в кратковременном режиме S2 по ГОСТ 183-74 с продолжительностью включения 10 минут. Питание электропривода осуществляется от сети переменного тока 380В 50 Гц. Параметры задвижки клиновой DN.ru 30ч939р Ду300 Ру16: Тип задвижки - Клиновая Диаметр номинальный DN - 300 мм Давление номинальное PN - 16 бар ISO фланца арматуры - F14 Тип присоединения - Фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - чугун + EPDM Таблица фигур - 30ч939р (МЗВ) Строительная длина - 270 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 380В Конструкция шпинделя - невыдвижной Клин - Двухдисковый Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Крутящий момент - 300 Нм Цвет задвижки - Красный Вес - 182 кг Страна производитель - Россия Страна производитель привода - Россия Задвижка клиновая 30ч939р (аналог МЗВ) DN.ru Ду300 Ру16 двусторонняя, фланцевая, клин - двухдисковый, шпиндель - невыдвижной, корпус - чугун, уплотнение - EPDM, с электроприводом ГЗ-Б.300/24, 380В, цвет - красный Габаритные и установочные размеры задвижки клиновой DN.ru 30ч939р Ду300 Ру16 с электроприводом ГЗ-Б.300/24: L (строительная длина) - 270 мм H (строительная высота) - 830 мм D - 460 мм B - 370 мм C - 410 мм M - 475 мм n-⌀d - 12-28 мм Эскиз задвижки клиновой DN.ru 30ч939р Ду300 Ру16 Конструкция и материалы задвижки клиновой DN.ru 30ч939р Ду300 Ру16: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Клин чугун GGG50 (аналог ВЧ50) + EPDM 3 Гайка шпинделя латунь 4 Шпиндель сталь углеродистая или нержавеющая сталь AISI 420/2Cr13 (аналог ст.20Х13) 5 Прокладка EPDM 6 Крышка чугун GGG50 (аналог ВЧ50) 7 Кольцо углеродистая сталь 8 Уплотнительное кольцо EPDM 9 ISO-фланец чугун GGG50 (аналог ВЧ50) 10 Сальник чугун GGG50 (аналог ВЧ50) 11 Уплотнительное кольцо EPDM 12 Болты углеродистая сталь Эскиз материалов задвижки клиновой DN.ru 30ч939р Ду300 Ру16 Параметры электропривода DN.ru ГЗ-Б.300/24: Тип электропривода - Многооборотный Крутящий момент - 300 Нм Напряжение питания - 380В Номинальный потребляемый ток - 2.8 А Скорость - 24 об./мин. Степень защиты корпуса - IP65 Взрывозащита - нет Тепловая защита - есть Страна производитель - Россия Вес привода - 53 кг Электропривод DN.ru ГЗ-Б.300/24
