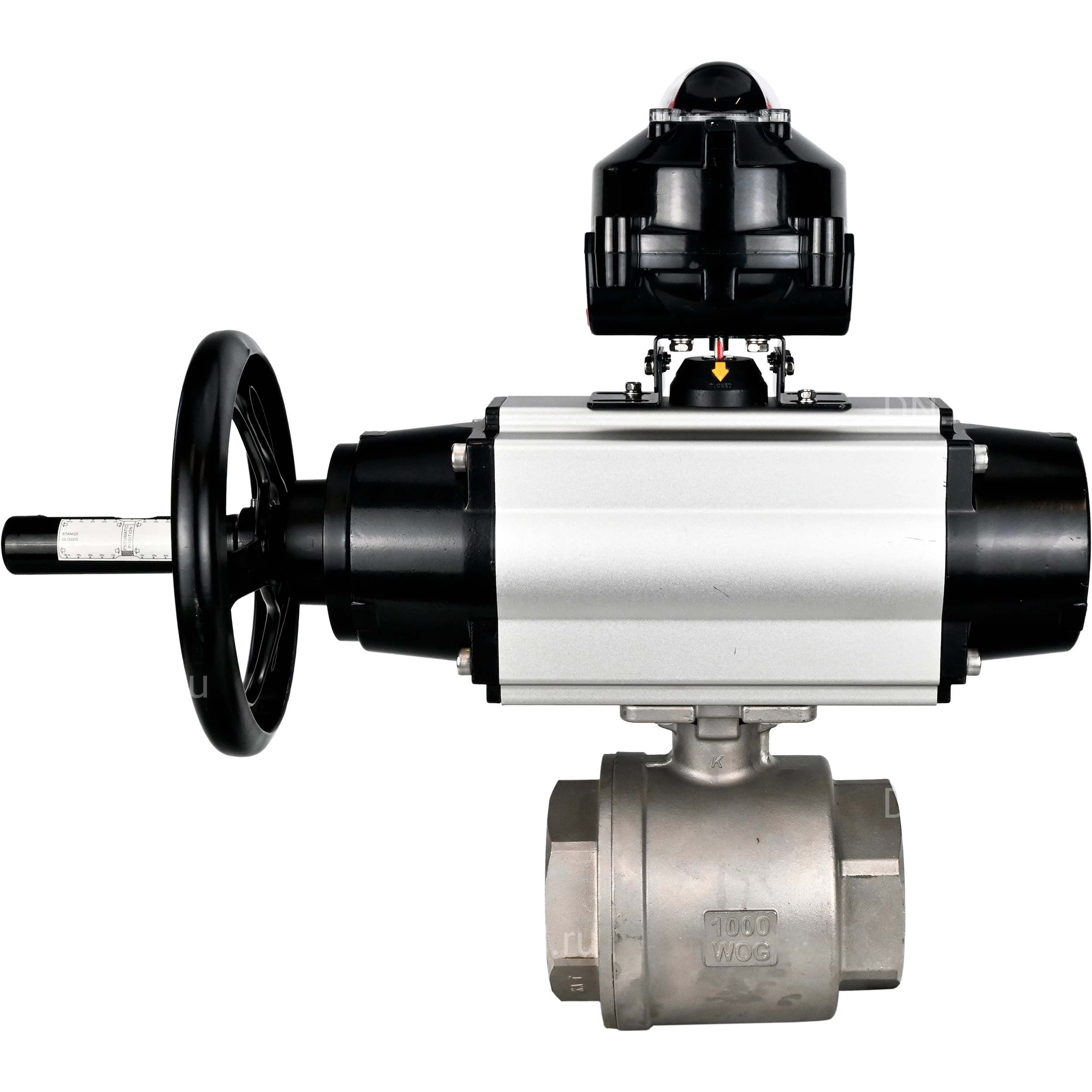

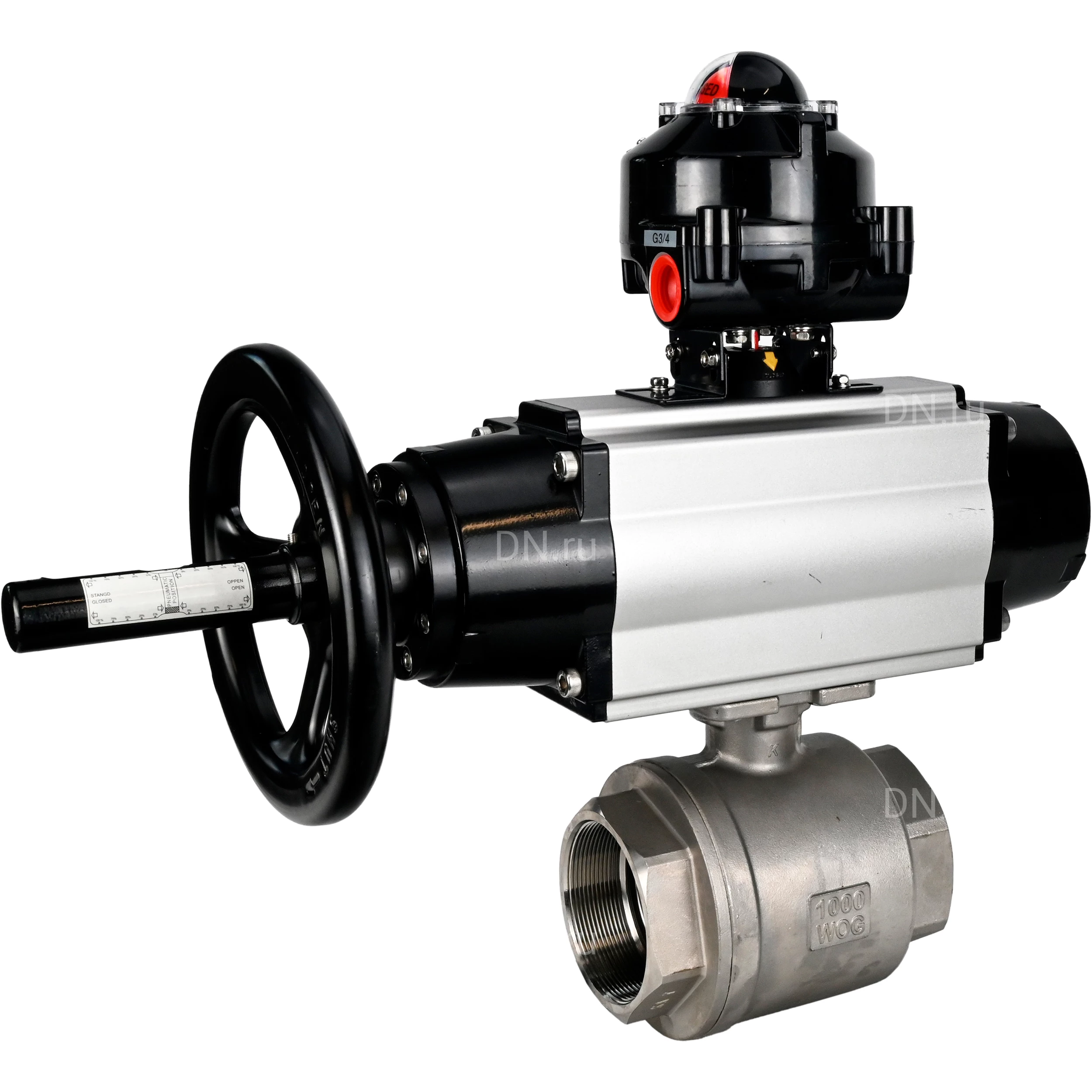

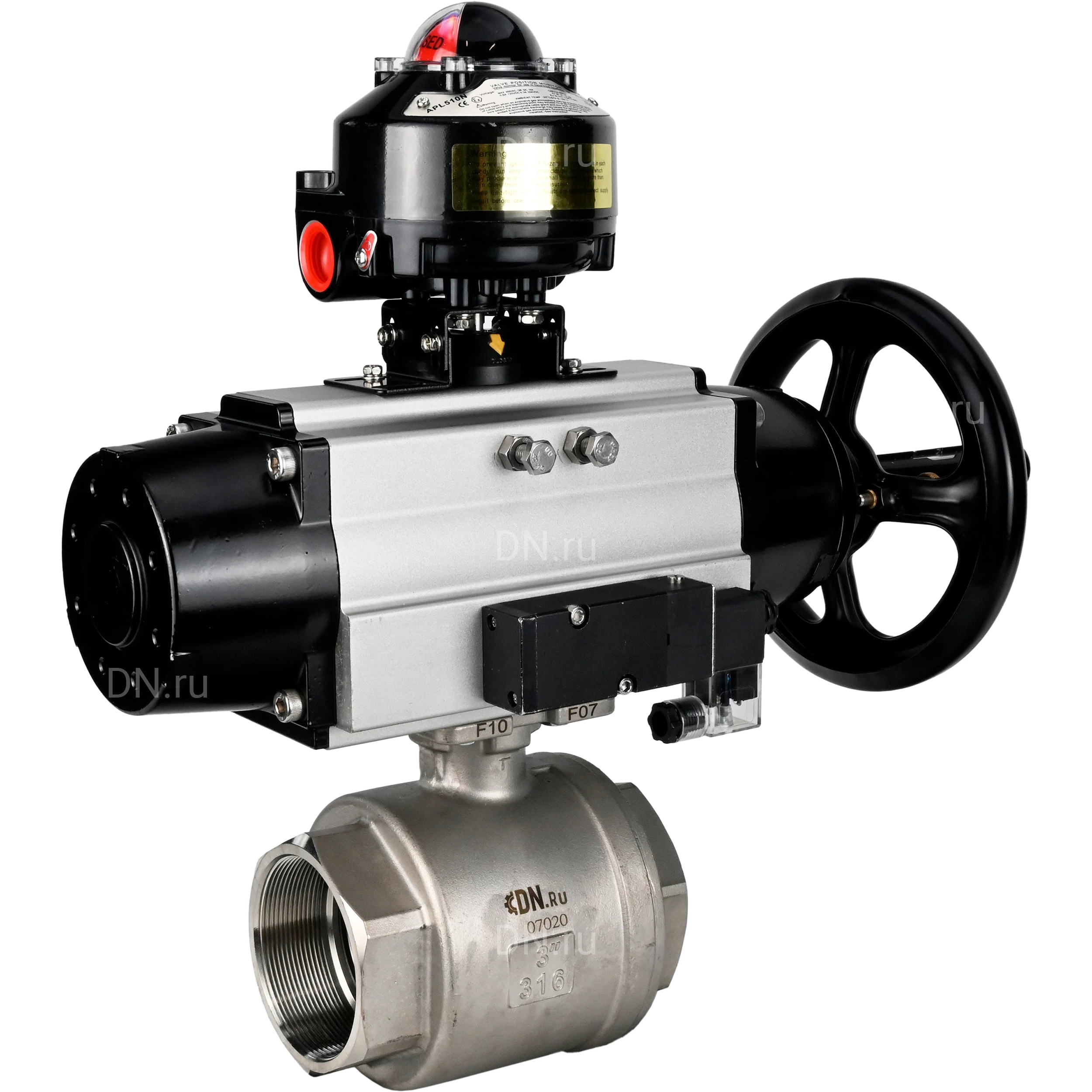

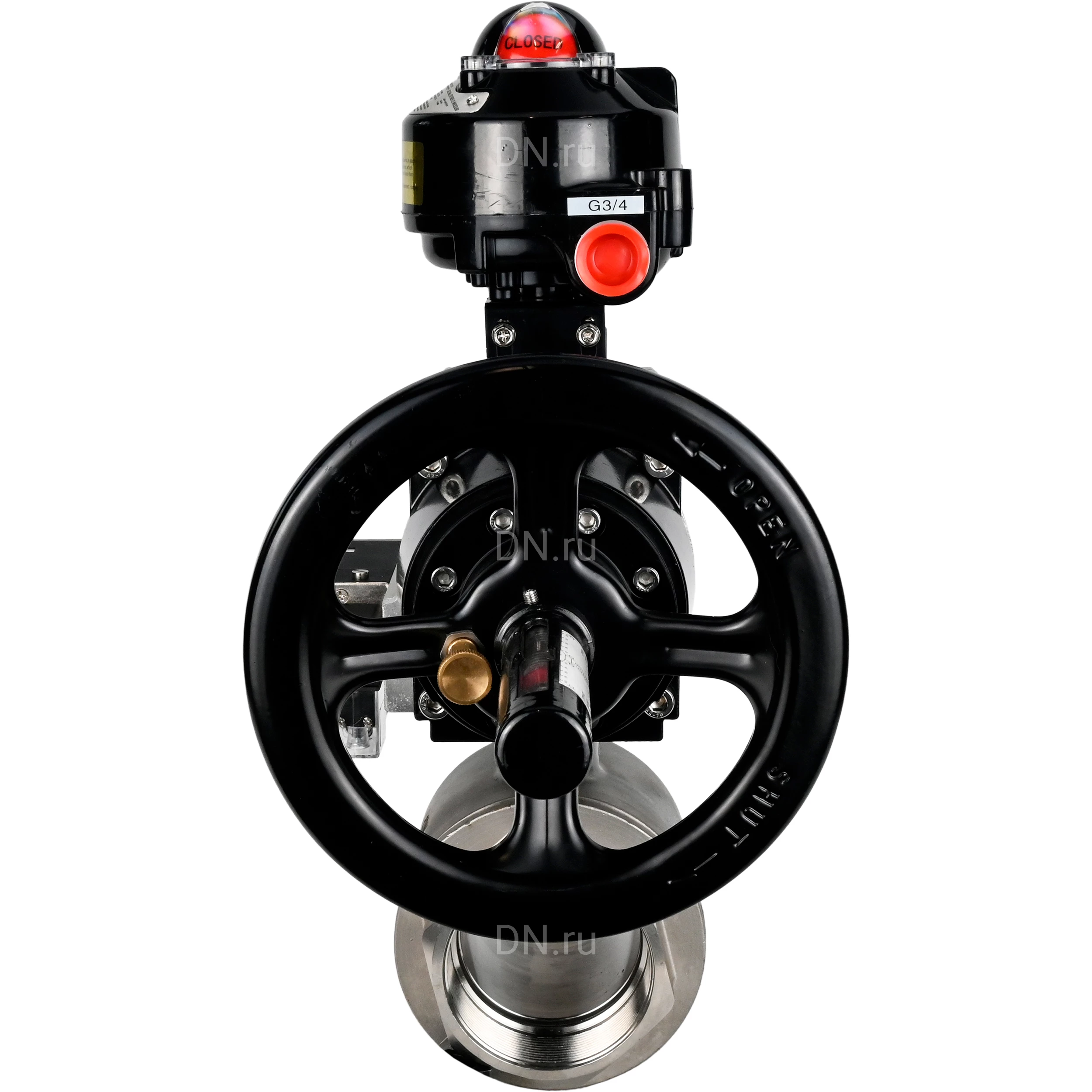

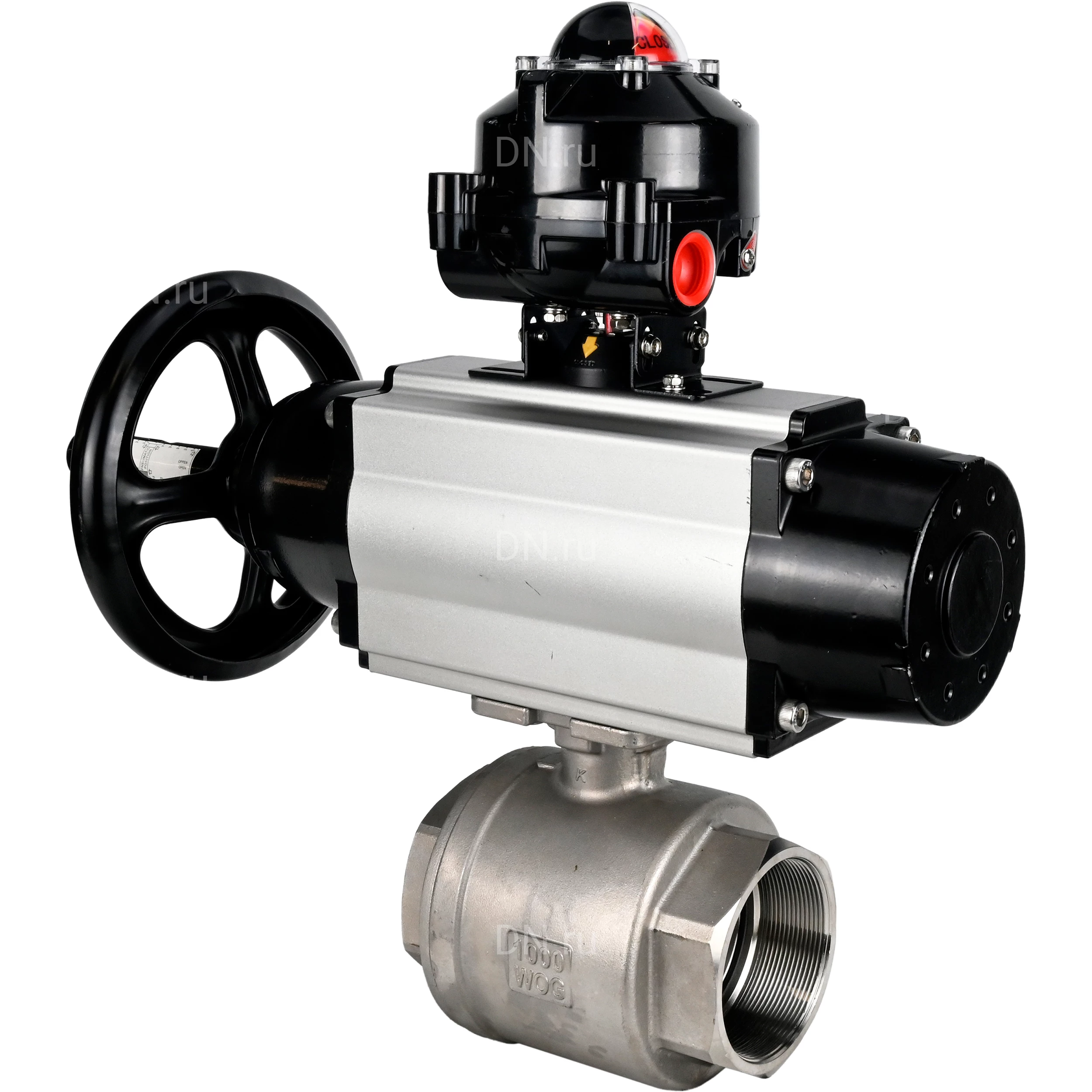

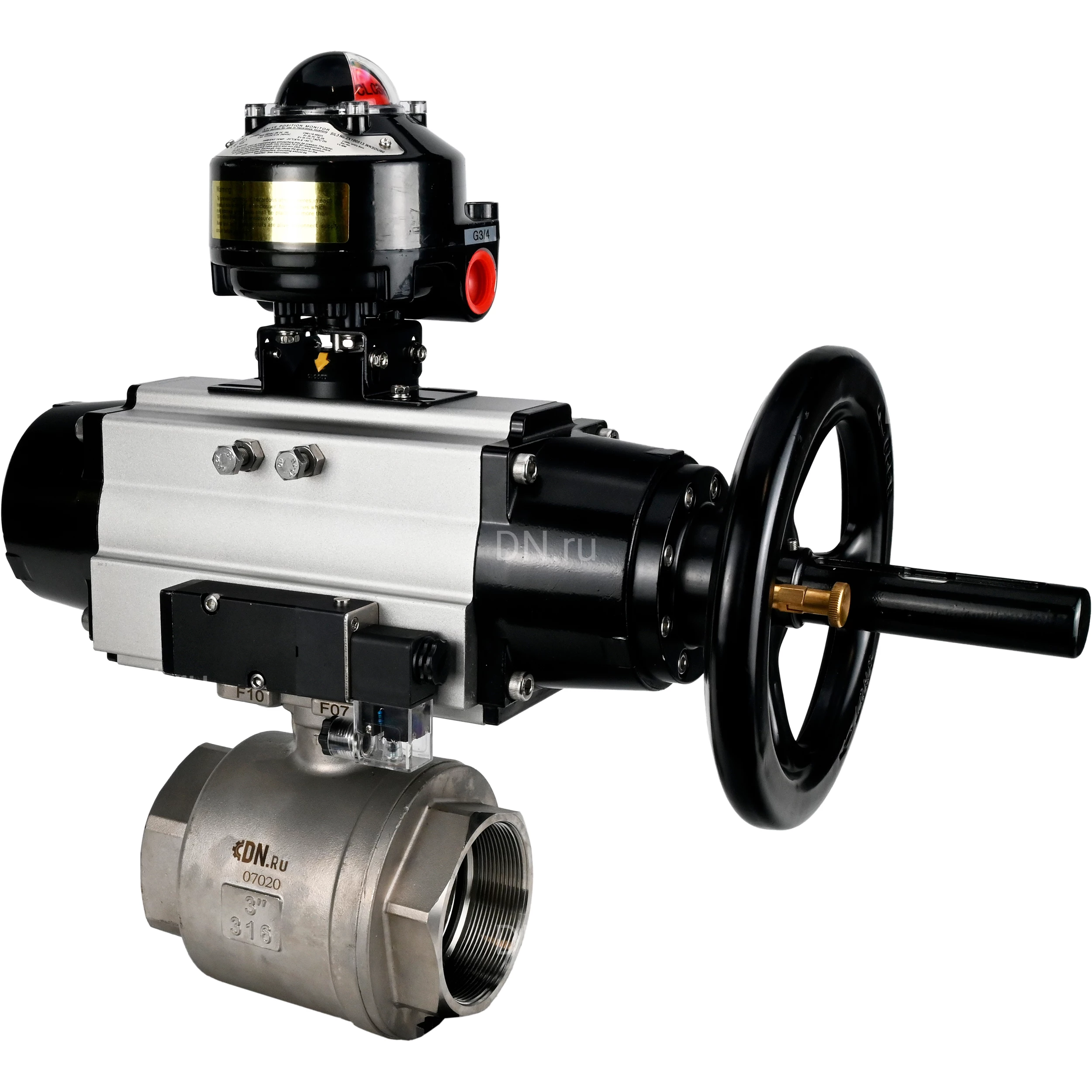

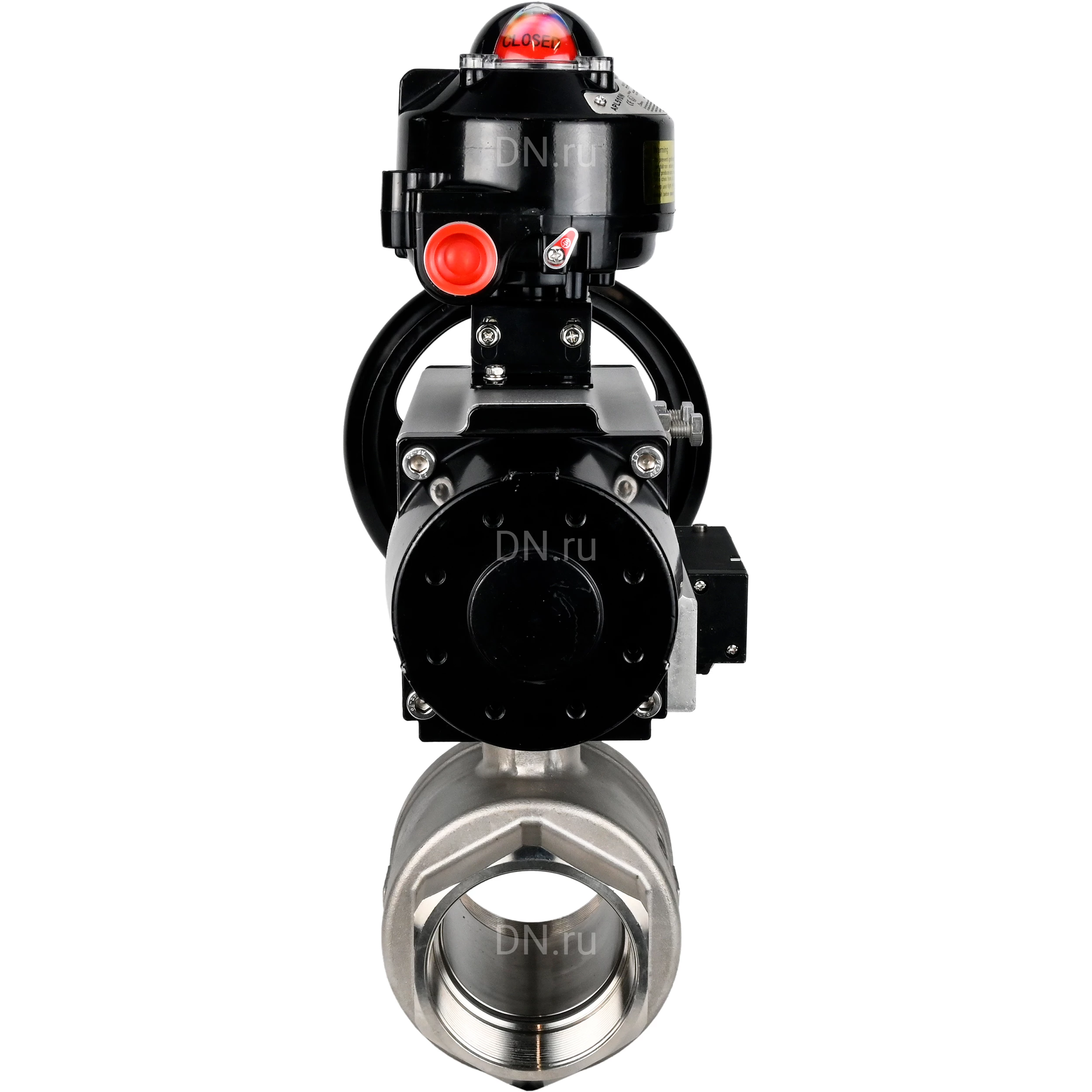

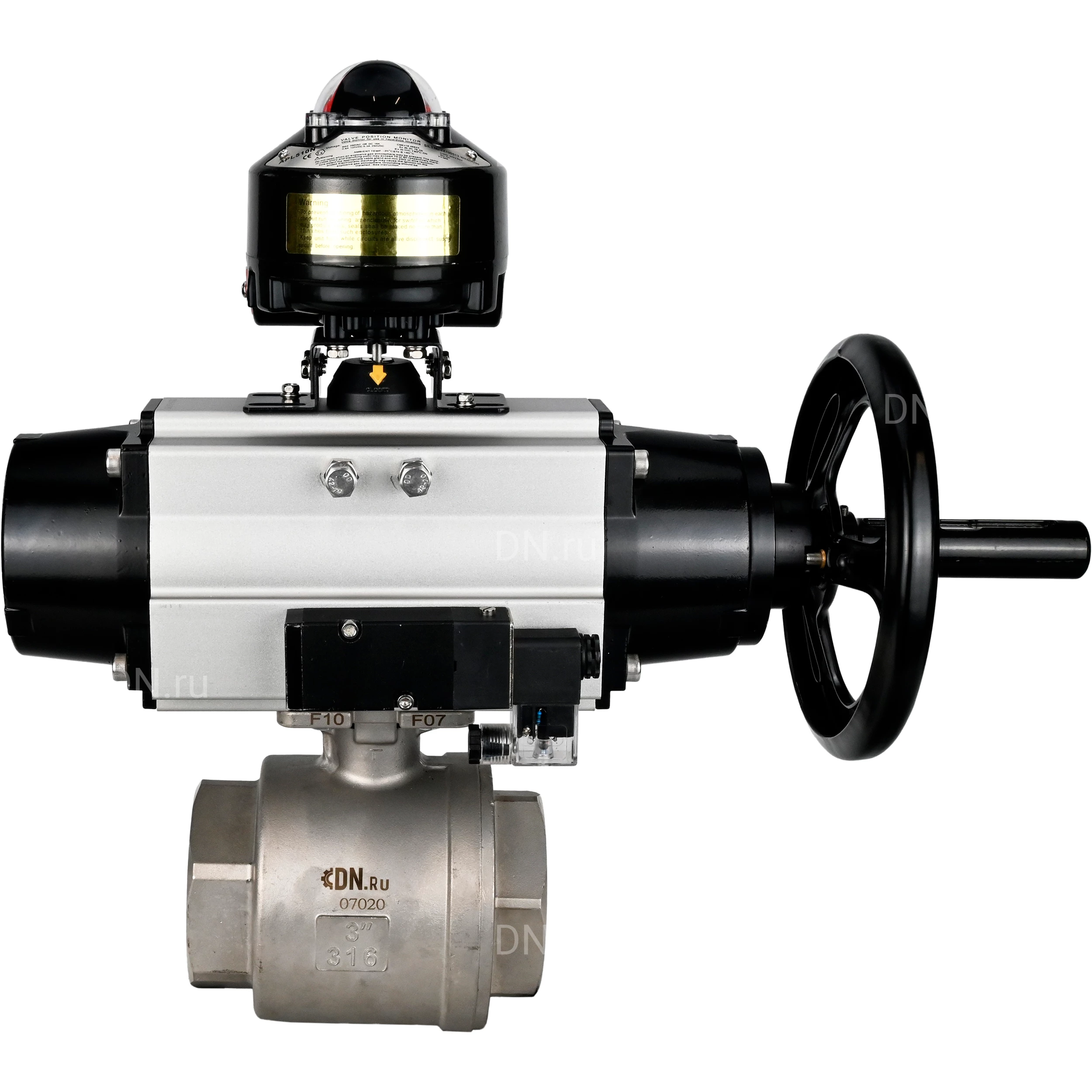

Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 AC220V, с БКВ APL-510N EX

Кран шаровой DN.ru применяется в качестве запорной арматуры в системах теплоснабжения, водоснабжения, в паровых, топливных и пневмосистемах со сжатым воздухом и нейтральными газами. Установка кранов данной серии возможна в системы, транспортирующие жидкие Технические параметры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 Давление номинальное PN - 40 бар Диаметр номинальный DN - 80 мм Тип присоединения - муфтовый (резьбовой) Среда - вода, воздух, пар, слабоагрессивная среда, масла, вода техническая, водно-гликоливые растворы Тип управления - С пневмоприводом Применение - теплоснабжение Проход шара крана - полнопроходной Температура рабочей среды - от -20°С до 230°С Присоединение - Внутренняя резьба Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Тип затвора - шаровый Тип ISO-фланца арматуры - F07, F10 Размер вала арматуры (квадрат) - 17х17 мм Серия - BV3232P Страна производитель - Россия Гарантия - 1 г. Вес - 16.99 кг Кран шаровой DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 полнопроходной двухходовой, нержавеющая сталь SS316, внутренняя резьба, уплотнение - PTFE, с пневмоприводом PA-DA-105-1 двойного действия, с пневмораспределителем 4M310-08 AC220V, с БКВ APL-510N EX Габариты и размеры крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40: L - 169 мм H - 103.5 мм A - 495 мм E - 200 мм Эскиз габаритов и размеров крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 Таблица деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40: № п/п Детали Материалы 1,6 Корпус сталь 316 2,4 Уплотнение шара политетрафторэтилен PTFE 3 Шар сталь 316 5 Уплотнительное кольцо политетрафторэтилен PTFE 7 Шток сталь 316 8 Уплотнение штока VITON 9 Гайка штока сталь 316 Эскиз деталей и материалов крана шарового DN.ru BV3232P(2pc)-FP-T-ISO-H Ду80 Ру40 Технические параметры пневмопривода DN.ru PA-DA-105-1 Конструкция - двойного действия Модель привода - PA-DA-105-1 Рабочее давление привода - 8 бар Диапазон регулировки привода - 5° Крутящий момент привода - 202 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F07/F10 Размер штока - 22х22 мм Резьба подача воздуха - G1/4" Бренд привода - DN.ru Страна производитель - Китай Вес пневмопривода - 9 кг Пневмопривод DN.ru PA-DA-105-1 Габариты и размеры пневмопривода DN.ru PA-DA-105-1: A - 495 мм A1 - 461.5 мм B - 133 мм C - 109.5 мм D - 153 мм E - 57.5 мм F - 64 мм G - 26 мм H - 80 мм I - 30 мм N - 22 мм W - 200 мм J - 102 мм K - 70 мм L - М10х16 мм M - М8х13 мм Эскиз габаритов и размеров пневмопривода DN.ru PA-DA-105-1 Таблица деталей и материалов пневмопривода DN.ru PA-DA-105-1: № п/п Наименование детали Материал 1 Индикаторный винт ABS (пластик) 2 Индикатор положения ABS (пластик) 3 Пружинный зажим Нержавеющая сталь 304 4 Шайба Нержавеющая сталь 304 5 Внешняя шайба Инженерный пластик 6 Регулировочный винт Нержавеющая сталь 304 7 Гайка Нержавеющая сталь 304 8 Шайба Нержавеющая сталь 304 9 Корпус Экструдированный алюминивый сплав 10 Поршень Литой под давлением алюминиевый сплав 11 Уплотнительное кольцо поршня NBR 12 Группа подшипников Инженерный пластик 13 Уплотнительное кольцо торцевой крышки NBR 14 Торцевая крышка Литой алюминиевый сплав, покрытый полиэфирной краской 15 Винт крепежный Нержавеющая сталь 304 16 Шайба внутренняя Инженерный пластик 17 Уплотнительное кольцо NBR 18 Подшипник Инженерный пластик 19 Фиксатор Легированная сталь 20 Шестерня Легированная сталь 21 Подшипник Инженерный пластик 22 Уплотнительное кольцо NBR Эскиз деталей и материалов пневмопривода DN.ru PA-DA-105-1 Технические параметры пневмораспределителя DN.ru 4M310-08 AC220V (на корпус) Тип пневмораспределителя - золотниковый Модель пневмораспределителя - 4M310-08 AC220V (на корпус) Рабочее давление - 1.5 ÷ 8 бар Максимальное давление - 8 бар Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Пневмораспределитель DN.ru 4M310-08 AC220V (на корпус) Габариты и размеры пневмораспределителя DN.ru 4M310-08 AC220V (на корпус): A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз габаритов и размеров пневмораспределителя DN.ru 4M310-08 AC220V (на корпус) Технические параметры блока концевых выключателей DN.ru APL-510N EX Модель блока концевых выключателей - APL-510N EX Максимальный ток концевого выключателя - 16 Максимальное напряжение концевого выключателя - 250 Резьба кабельного ввода - 2 x NPT3/4″ Взрывозащита - есть Срок службы - 10 лет Блок концевых выключателей DN.ru APL-510N EX Габариты и размеры блока концевых выключателей DN.ru APL-510N EX: A - 118 мм B - 118 мм C - 138,4 мм D - 17 мм E - 19 мм F - 7 мм G - 3 мм H - 4 мм I - 59 мм J - 59 мм K - 59 мм L - 59 мм M - 121,4 мм Ød1 - 50 мм Ød2 - 5 мм Эскиз габаритов и размеров блока концевых выключателей DN.ru APL-510N EX
