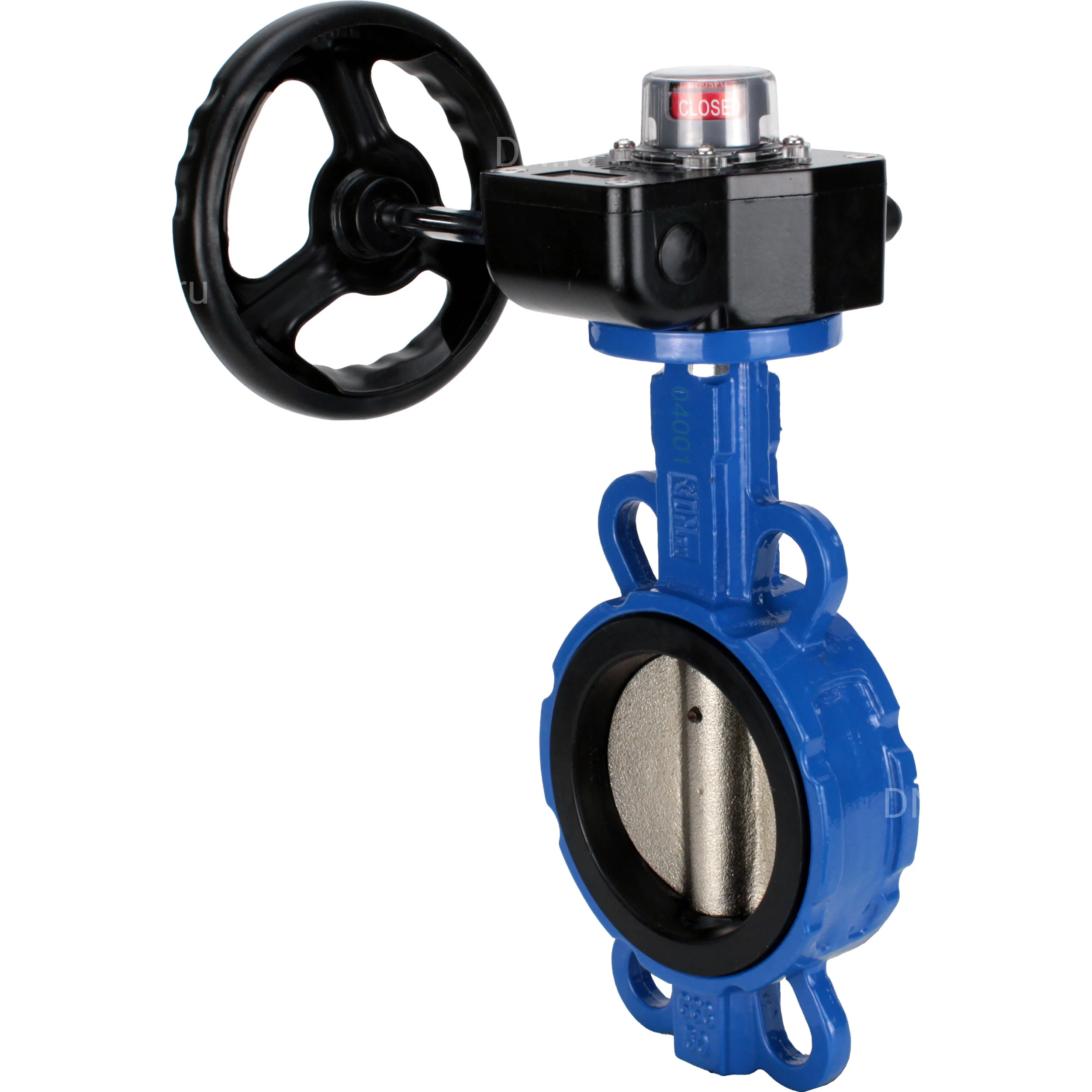

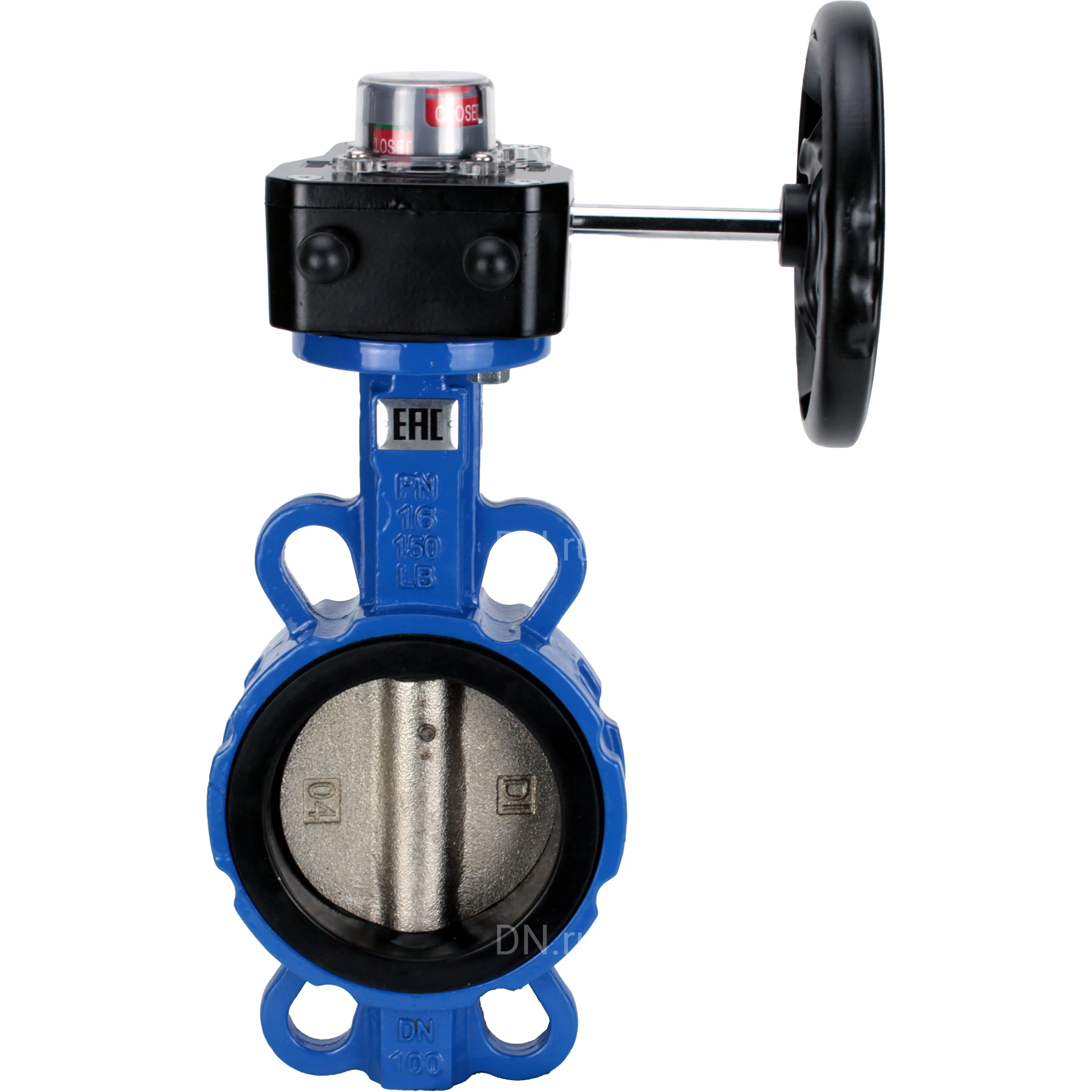

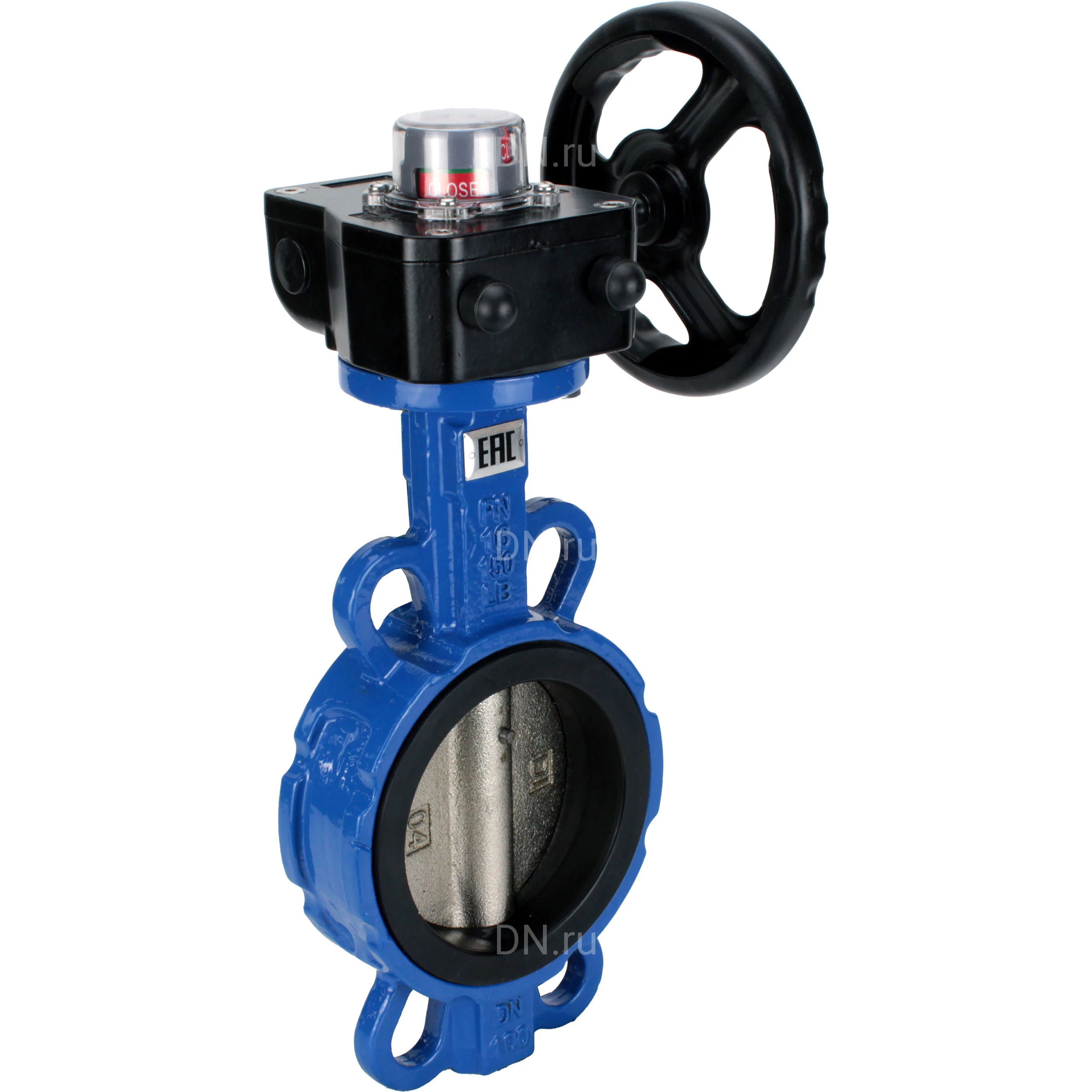

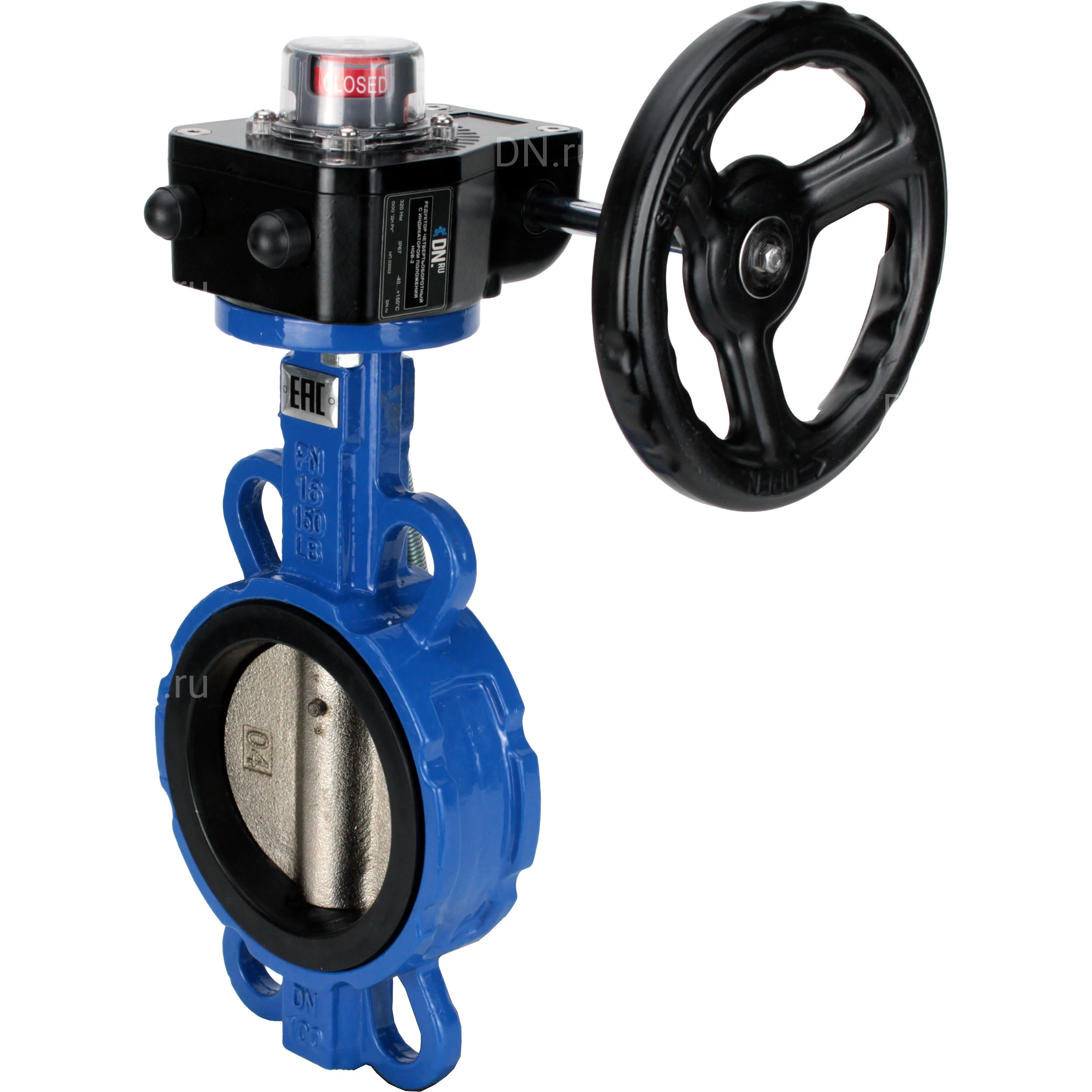

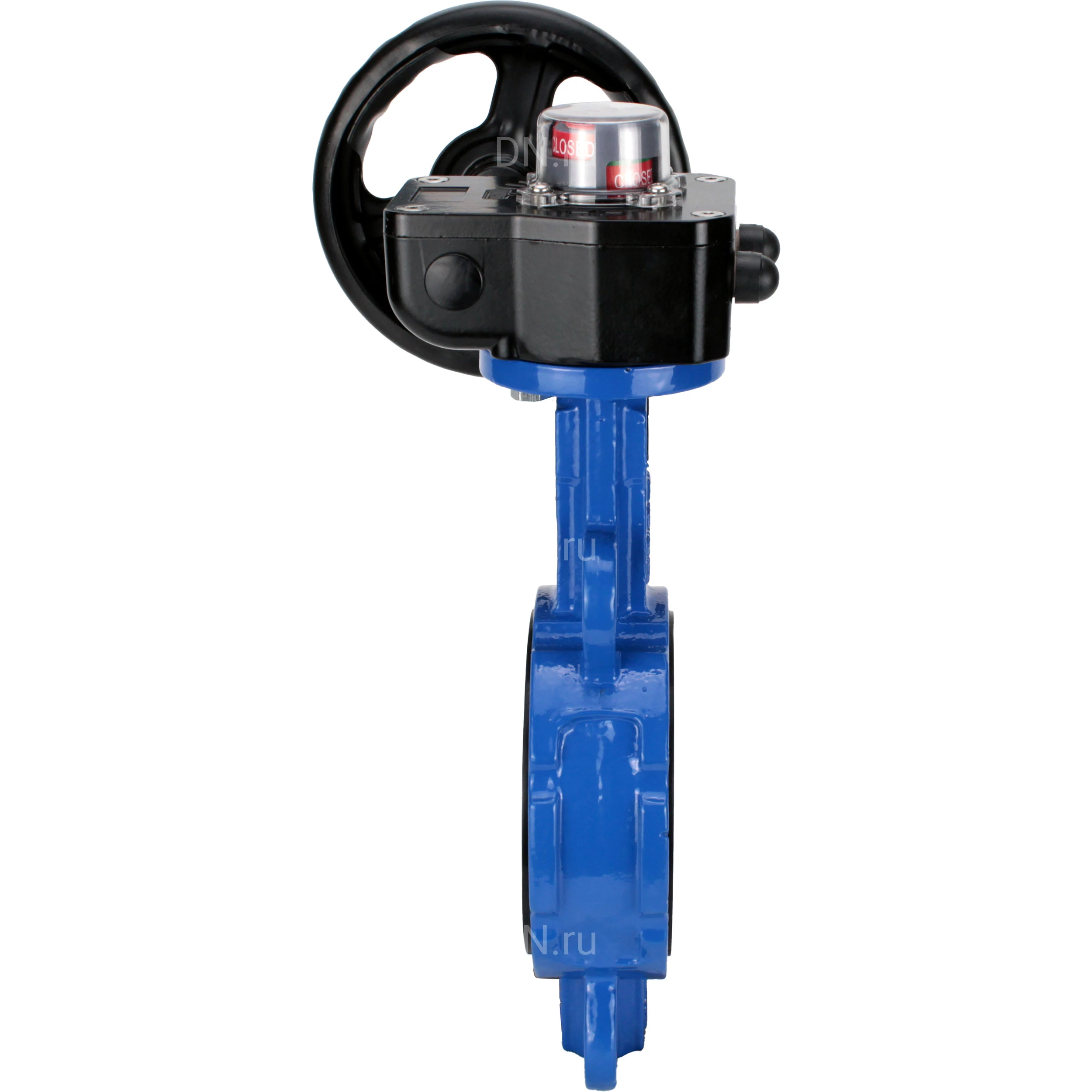

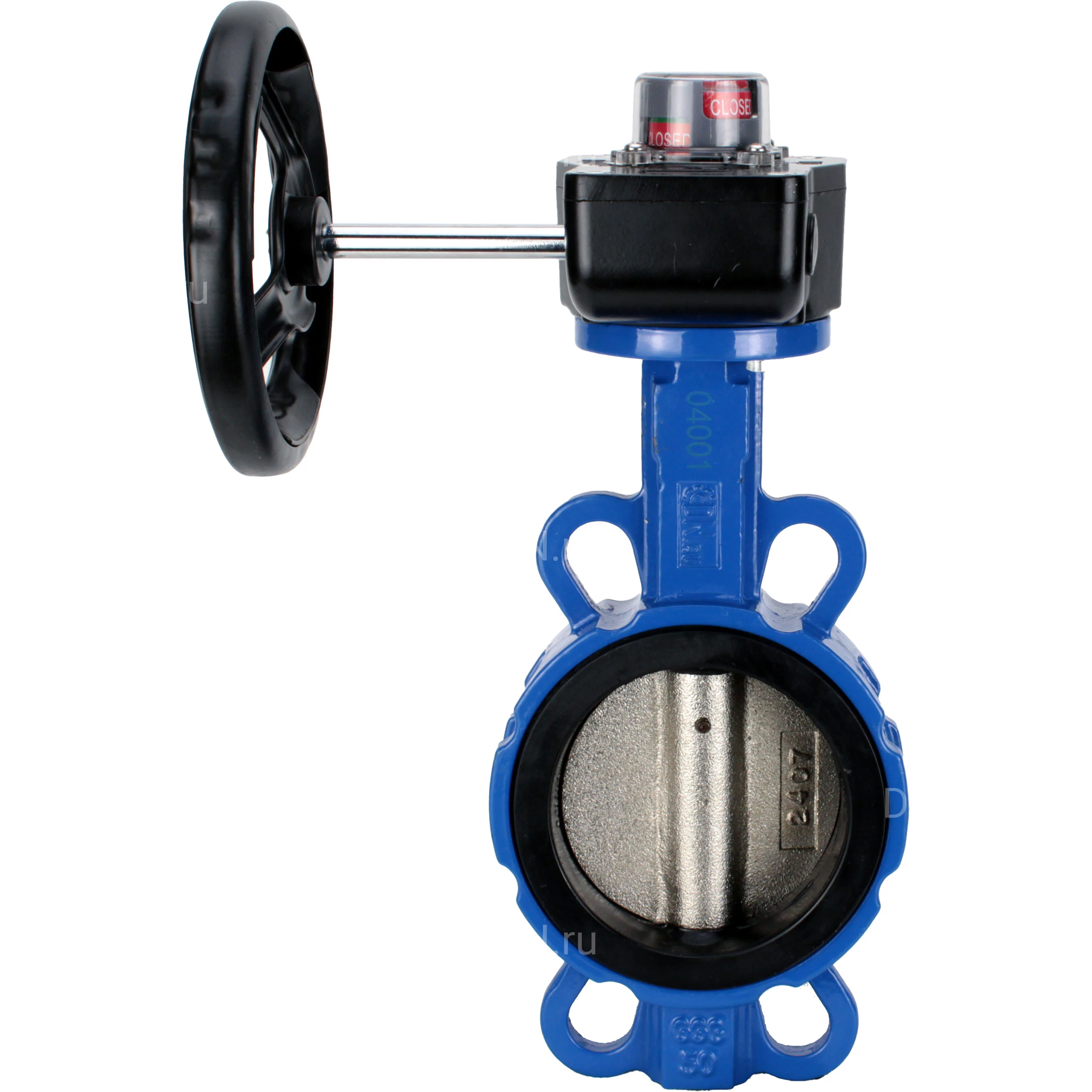

Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGB RQN1-180Z с индикатором положения

Затвор дисковый поворотный DN.ru предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумаж Технические параметры затвора дискового поворотного DN.ru DN.ru WBV1413E-2W-Fb HGB RQN-Z Ру16: Давление номинальное PN - 16 бар Диаметр номинальный DN - 125 мм Тип присоединения - межфланцевый Количество болтовых отверстий на одном фланце - 4 шт. Диаметр болтовых отверстий на одном фланце - 10 мм Среда - вода, воздух, слабоагрессивная среда, нейтральные среды Тип управления - Ручной (рукоятка, редуктор) Температура рабочей среды - от -20℃ до +120℃ Температура окружающей среды - от -20℃ до +100℃ Климатическое исполнение - УХЛ4 Цвет - Синий Управление - редуктор Класс герметичности - A по ГОСТ 9544 Тип ISO-фланца арматуры - F07 Размер вала арматуры (квадрат) - 14х14 мм Серия - WBV1413E-2W-Fb-H Страна производитель - Россия Гарантия - 12 г. Срок службы - 5 лет Вес набора - 7.1 кг Бренд - DN.ru Класс материала корпуса - чугун Уплотнение - EPDM Затвор дисковый поворотный DN.ru WBV1413E-2W-Fb-H Ду125 Ру16 межфланцевый, корпус - чугун GGG50, диск - чугун GGG40, уплотнение - EPDM, с редуктором HGB RQN1-180Z с индикатором положения Габариты и размеры затвора дискового поворотного DN.ru DN.ru WBV1413E-2W-Fb HGB RQN-Z Ру16: DN - 125 мм A - 190 мм B - 120 мм D - 155 мм M - 165 мм Эскиз габаритов и размеров затвора дискового поворотного DN.ru DN.ru WBV1413E-2W-Fb HGB RQN-Z Ру16 Таблица деталей и материалов DN.ru DN.ru WBV1413E-2W-Fb HGB RQN-Z Ру16: № Наименование Материал 1 Корпус чугун GGG50 (аналог ВЧ50) 2 Манжета EPDM 3 Диск чугун GGG40 (аналог ВЧ40) 4 Шток нержавеющая сталь SS 416/2Cr13 (аналог ст.20Х13) 5 Шпилька нержавеющая сталь AISI 316L (аналог 03Х17Н14М3) 6 Втулка NBR 7 Уплотнительное кольцо NBR 8 Пластина фиксирующая углеродистая сталь Эскиз деталей и материалов затворов дисковых поворотных DN.ru DN.ru WBV1413E-2W-Fb HGB RQN-Z Ру16 Технические параметры редуктора DN.ru HGB RQN1-180Z: Модель редуктора - HGB RQN1-180Z Бренд редуктора - DN.ru Крутящий момент редуктора - 180 Нм Тип ISO-фланца редуктора - F05, F07 Регулировка хода - 90° Диаметр штурвала - 160 мм Регулировка хода - 0 – 90° (с возможностью изменения ±5°)° Рабочая среда- для различных отраслей, где требуется управление потоками рабочей среды Температура окружающей среды - от–30°C до +120°C Монтаж - горизонтальный/вертикальный Вес - 1.3 кг Редукторов DN.ru HGB RQN1-180Z Габариты и размеры редуктора DN.ru HGB RQN1-180Z: D2 - 81 мм D3 - 50/70 мм d1 - 35 мм A - 165 мм B - 127 мм C - 84 мм D - 66 мм E - 12 мм F - 47мм H - 73 мм Эскиз габаритов и размеров редуктора DN.ru HGB RQN1-180Z Таблица деталей и материалов редуктора DN.ru HGB RQN1-180Z: № п/п Детали Материал 1 Прозрачная крышка индикатора поликарбонат 2 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 4 Крышка алюминиевый сплав ADC 12 (аналог АЛ9) 5 Червячное колесо чугун QT450 (аналог ВЧ45) 6 Регулировочный винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 7 Червячный вал сталь 45 8 Заглушка NBR 9 Втулка полимер PZ2175 10 Подшипник легированная сталь 11 Корпус алюминиевый сплав ADC 12 (аналог АЛ9) 12 Подшипник легированная сталь 13 Сальник резина 14 Шайба нержавеющая сталь AISI 304 (аналог 08Х18Н10) 15 Винт нержавеющая сталь AISI 304 (аналог 08Х18Н10) 16 Ось сталь 45 17 Уплотнительное кольцо NBR Эскиз деталей и материалов редуктора DN.ru HGB RQN1-180Z
