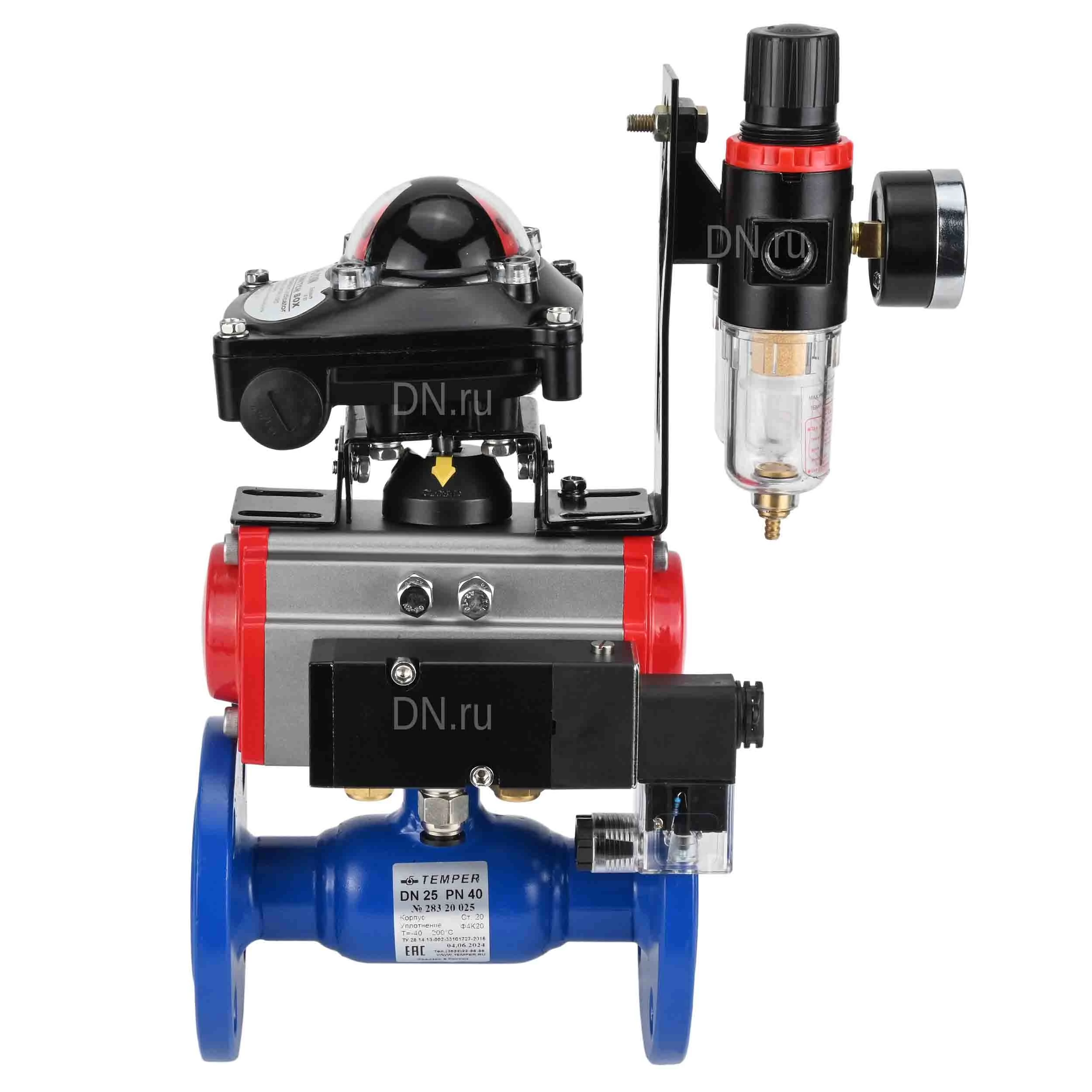

Кран шаровой Temper 680 Ду32 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4M310-08 AC220V и ручным дублером HDM-1

Шаровые краны TEMPER производятся в соответствии с ТУ завода-изготовителя и соответствуют принятым нормам и стандартам в производстве арматуры, что подтверждается соответствием требованиям Технического Регламента ТС. Кран испытан на прочность и плотность давлением согласно ГОСТ 33257-2015. Класс герметичности по ГОСТ 9544-2015 - "А". Шаровые краны TEMPER предназначены для установки на трубопроводы централизованного теплоснабжения и газотранспортные системы. Приводы пневматические DN.ru поворотные двойного действия PADA-XXX и приводы пневматические поворотные с возвратной пружиной PA-SA-XXX предназначены для автоматизации процесса управления промышленной арматурой при максимальном значении крутящего момента до 2128 Нм. Пневмораспределитель DN.ru-4M310-08 (золотникового типа) Декларация о соответствии ЕАЭС N RU Д-RU.РА04.В.62326/24, срок действия до 26.05.2029. Пневмораспределитель служит для изменения направления, пуска, остановки потоков сжатого воздуха в пневматической системе в зависимости от внешнего управляющего воздействия. Ручной дублер DN.ru-HDM для пневмоприводов DN.ru для 1/4-оборотной арматуры Ручной дублер с червячной передачей и понижающим редуктором HDM позволяет вручную устанавливать необходимое позиционирование запорного органа на четверть оборота, выступая в качестве альтернативы пневматическим, электрическим или гидравлическим четвертьоборотным приводам. Подходит как для внутренней, так и для наружной установки. Модульная конструкция ручного дублера предназначена для обеспечения наиболее эффективного и действенного решения всего спектра задач ручного переопределения. Технические характеристики крана шарового Temper 680 Ду32 Ру40: Номинальное давление - 40 бар Диаметр - 32 мм Тип присоединения - Фланцевый Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 18 мм Среда - вода, нефтепродукты, нейтральные среды Тип управления - С пневмоприводом Применение - водоснабжение, теплоснабжение, Нефтегазовая промышленность Проход шара крана - стандартнопроходной Температура рабочей среды - от -40°С до 200°С Присоединение - фланцевое Управление - пневмопривод двойного действия Класс герметичности - A по ГОСТ 9544 Наличие спускника - нет Водоразборный - нет Тип устройства крана - двухходовой Высота соединительного выступа - 17 мм Тип затвора - шаровый Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Серия - 283 Страна производитель - Россия Срок службы - 25 лет Гарантия - 3 г. Вес - 8.71 кг Кран шаровой Temper 680 Ду32 Ру40 стандартнопроходной, двухходовой, углеродистая сталь 20, уплотнение - PTFE, фланцевый, с пневмоприводом DN.ru DA-065 двойного действия, пневмораспределителем 4М310-08 220В NAMUR и ручным дублером HDM-1 Весогабаритные параметры крана шарового Temper 680 Ду32 Ру40: L - 180 мм H - 79 мм H1 - 17 мм D - 57 мм D1 - 100 мм D2 - 24 мм d3 - 18 мм L1 - 174 мм c - 82 мм M - 120 мм Эскиз крана шарового Temper 680 Ду32 Ру40: Материалы деталей крана шарового Temper 680 Ду32 Ру40: № Наименование Материал 1 Горловина Углеродистая сталь 20 2 Корпус Углеродистая сталь 20 3 Патрубок Углеродистая сталь 20 4 Шток Нержавеющая сталь 5 Шар Нержавеющая сталь 6 Уплотнение шара PTFE+C/ Ф4К20 7 Доп. уплотнение шара FVMQ / Эластомер 8 L – кольцо опорное Нержавеющая сталь 9 Пружина Закаленная пружинная сталь с антикоррозионным покрытием 10 Кольцо уплотнения PTFE+C/ Ф4К20 11 О-образное кольцо уплотнения штока FVMQ / Эластомер 12 Гайка Сталь 13 Шайба Сталь Эскиз материалов крана шарового Temper 680 Ду32 Ру40: Технические параметры пневмопривода DA-065 Конструкция - двойного действия Модель привода - DA-065 Рабочее давление привода - 8 бар Крутящий момент привода - 43 Нм Наличие ручного дублера - штурвал Угол поворота привода - 90° Тип ISO-фланца привода - F05, F07 Размер штока - 14х14 мм Датчик обратной связи - нет Бренд привода - DN.ru Страна производитель - Россия Вес пневмопривода - 1.9 кг Изображение пневмопривода Temper DA-065 Размеры и габариты пневмоприводов DA-065 A1 - 125 мм B1 - 174 мм C - 36 мм D - 46 мм E - 89 мм F - 26 мм G - 15 мм H - F05 I - F07 J - 4-M6x10 мм К - 4-M8x12 мм L - 14x14 мм М - 80 мм N - 30 мм Ф0 - 34 мм Р - 20 мм Эскиз размеров и габаритов {field_privod_markirovka} Конструкция пневмоприводов DA-065: № Наименование Кол-во Материал Покрытие 1 Корпус 1 эструдированный алюминий твердое анодированное 2 Боковые заглушки 2 литой алюминий 3 Шестерня 1 нержавеющая сталь никелированное 4 Поршень 2 сталь/алюминий оксидирование/ гальваническая оцинковка 5 Заглушки 8 нержавеющая сталь 6 Поршневое кольцо 2 NBR 7 Пружины 0-12 пружинная сталь эпоксидное покрытие 8 Подшипник поршня 2 инженерный пластик 9 Поршневое кольцо 2 NBR 10 Заглушка 2 NBR 11 Упорное кольцо 2 инженерный пластик 12 Кольцо 1 инженерный пластик 13 Шайба 1 нержавеющая сталь 14 Пружинный зажим 2 нержавеющая сталь 15 Индикатор 1 пластик 16 Корпус индикатора 1 пластик 17 Подшипник 1 инженерный пластик 18 Кулачок 1 сталь оксидирование/ гальваническая оцинковка 19 Подшипник 1 NBR 20 Подшипник 1 инженерный пластик 21 Подшипник 1 инженерный пластик 22 Уплотнительное кольцо 2 NBR 23 Уплотнительное кольцо 2 NBR 24 Подшипник 2 нержавеющая сталь 25 Гайка регулировки 2 нержавеющая сталь 26 Винт регулировки 2 нержавеющая сталь 27 Втулка 2 алюминий Эскиз материалов DA-065 Параметры пневмораспределителя DN.ru-4M310-08 Модель пневмораспределителя - 4М310-08 220В NAMUR Напряжение питания - 220В Рабочая среда - очищенный воздух (тонкость очистки 40 мкм) Частота срабатывания - 5 цикл/сек Взрывозащита - нет Изображение пневмораспределителя DN.ru 4М310-08 220В NAMUR: Габариты и размеры пневмораспределителя DN.ru 4М310-08 220В NAMUR: A - 40 мм C - 24 мм D - 28 мм E - 32 мм F - 40 мм G - 21.5 мм H - 69 мм I - 45 мм K - 17.5 мм L - 135 мм J - 29.3 мм N - 40 мм M - 27 мм Эскиз пневмораспределителя DN.ru 4М310-08 220В NAMUR: Технические характеристики ручного дублера DN.ru HDM-1 Модель ручного дублёра - HDM-1 Диаметр штурвала - 180 мм Степень защиты - {stepen_zashchity Климатическое исполнение - У, УХЛ, Т, ОМ Передаточное соотношение- 26:1 Способ монтажа - горизонтальный/вертикальный Вес - 3 кг. Изображение ручного дублера DN.ru HDM-1: Габариты и размеры ручного дублера DN.ru HDM-1: b1 - 14 мм N - 22 мм b2 - 14 мм M - 16 мм D1 - Ø50 мм 4-M1 - 4-M6 мм D2 - Ø70 мм 4-M2 - 4-M8 мм E - 70*70 мм D3 - Ø50 мм 4-Ø1 - 4-Ø6.5 мм D4 - Ø70 мм 4-Ø2 - 4-Ø8.5 мм A - 90 мм B - 55 мм ØC - Ø88 мм F - 115 мм T - 44 мм Y - 145 мм H - 120 мм S - 53 мм K - 10 мм Эскиз ручного дублера DN.ru HDM-1: Материалы ручного дублера DN.ru-HDM № Наименование Материал 1 Шток для монтажа пневмопривода Сталь 45 2 Уплотнительное кольцо EPDM 3 Фиксирующая пружина Пружинная сталь 4 Верхняя торцевая крышка Сплав алюминия 5 Винт Сталь 304 6 Фиксирующая скоба (главная тяга) Сталь 304 7 Корпус Сплав алюминия 8 Уплотнительное кольцо EPDM 9 Редуктор Чугун ВЧ50 10 Переходная муфта Чугун ВЧ40 11 Шток редуктора Чугун ВЧ40 Эскиз размеров и габаритов ручного дублера DN.ru HDM-1:
