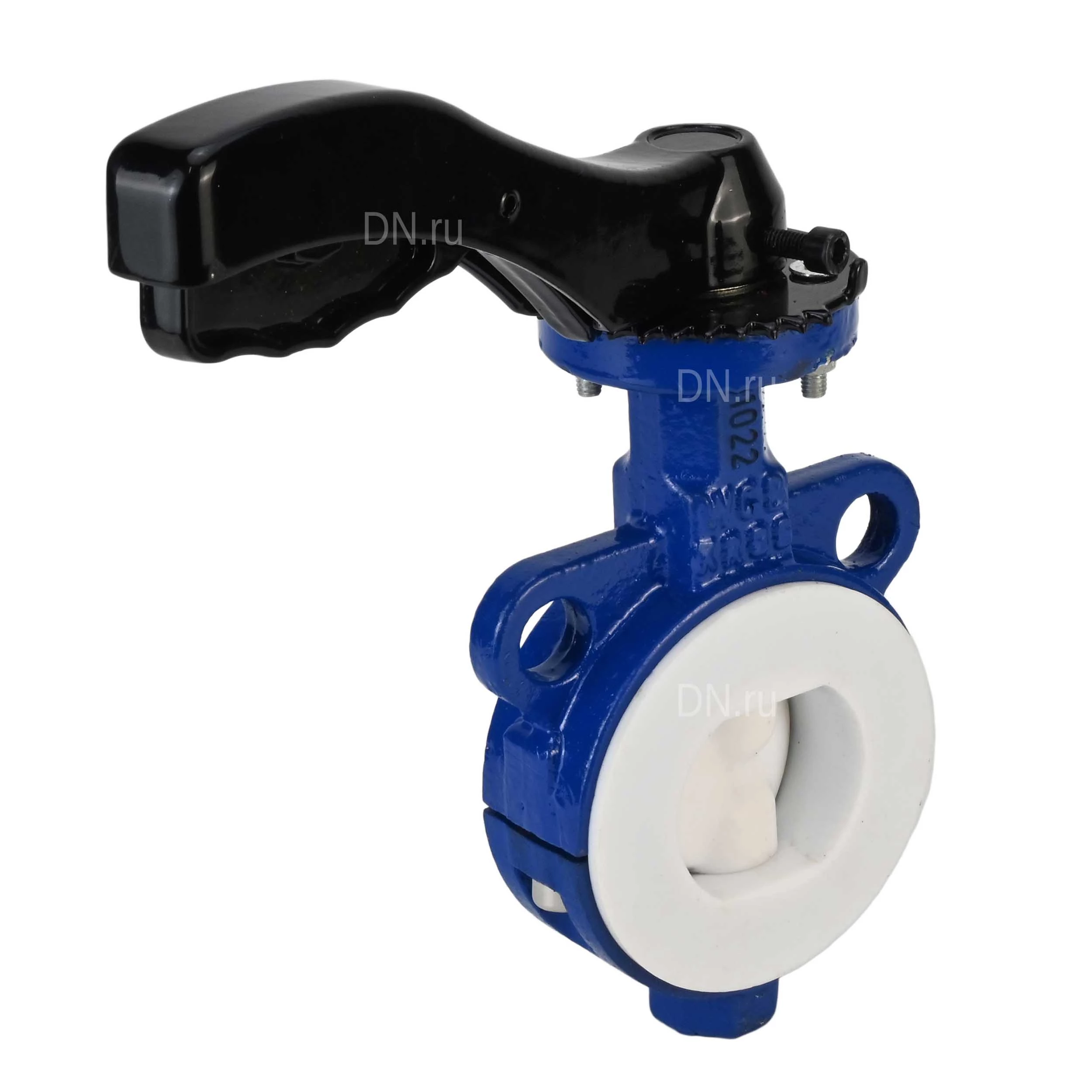

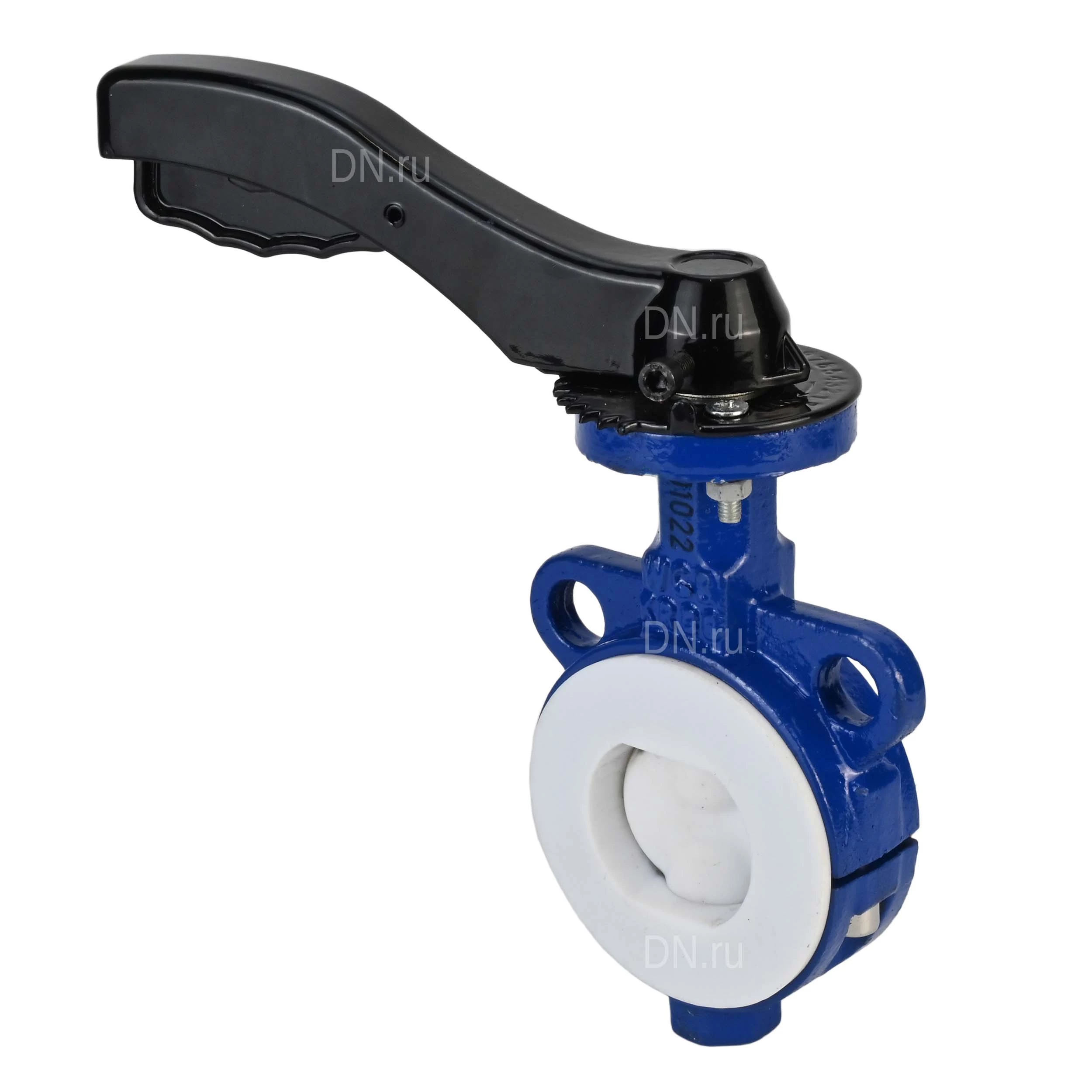

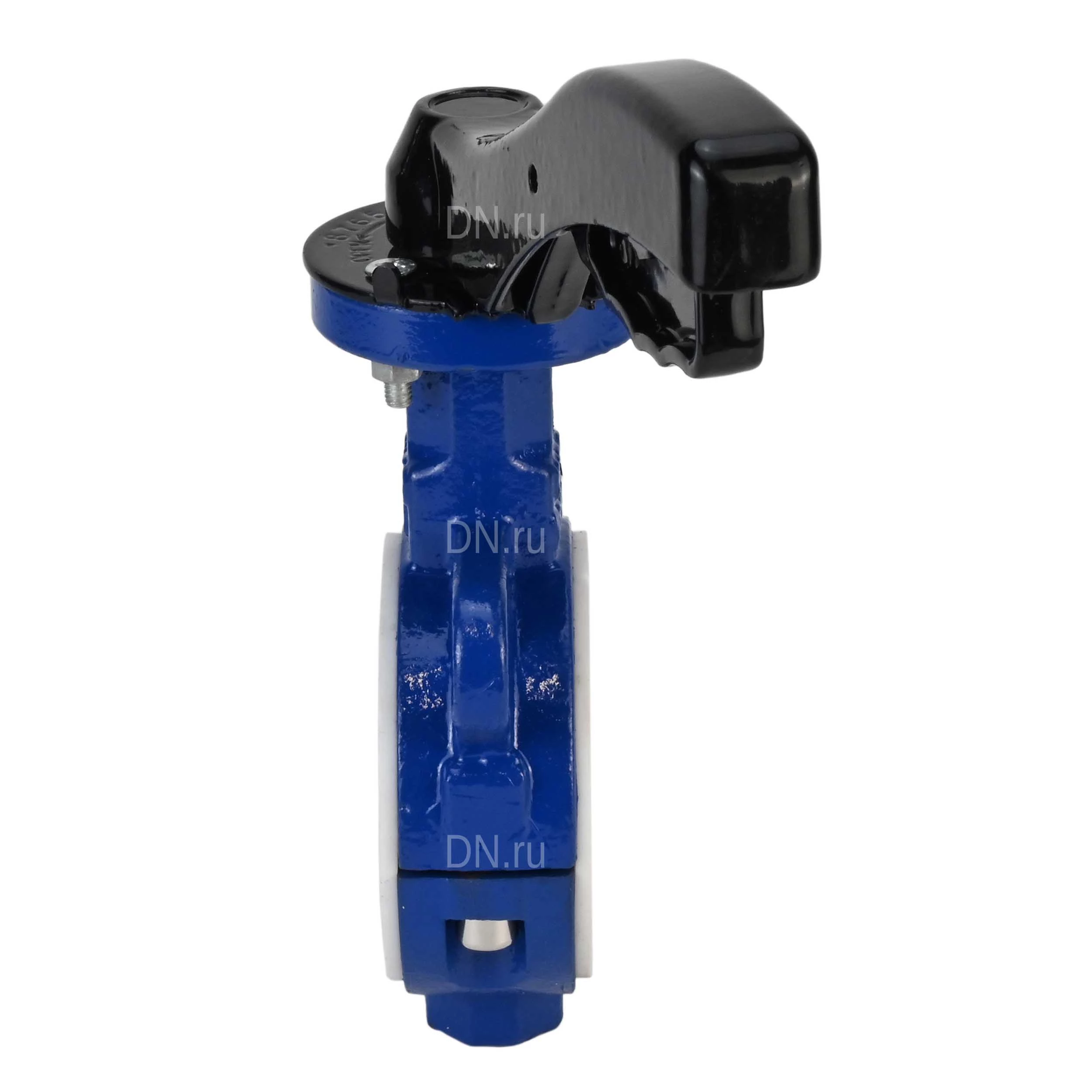

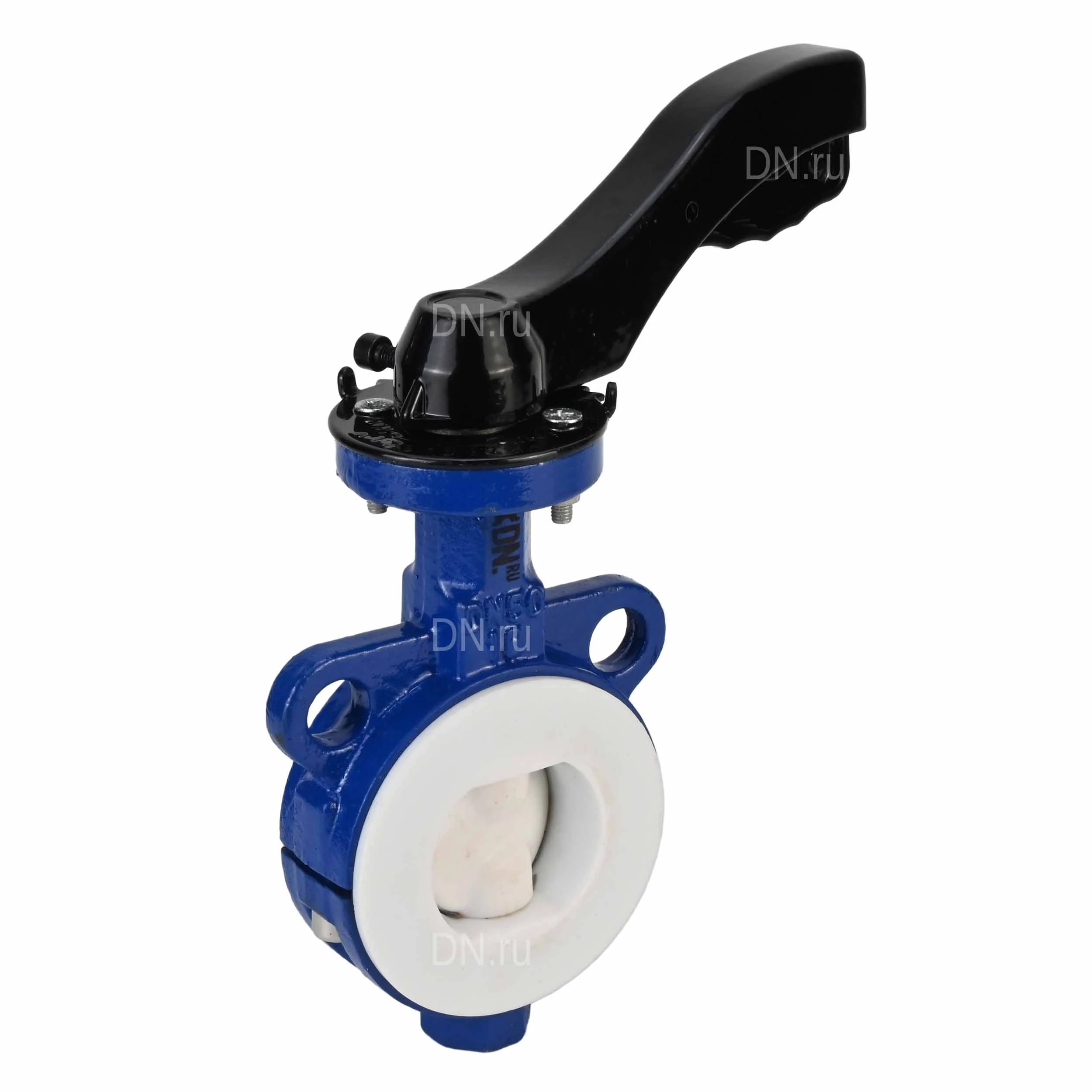

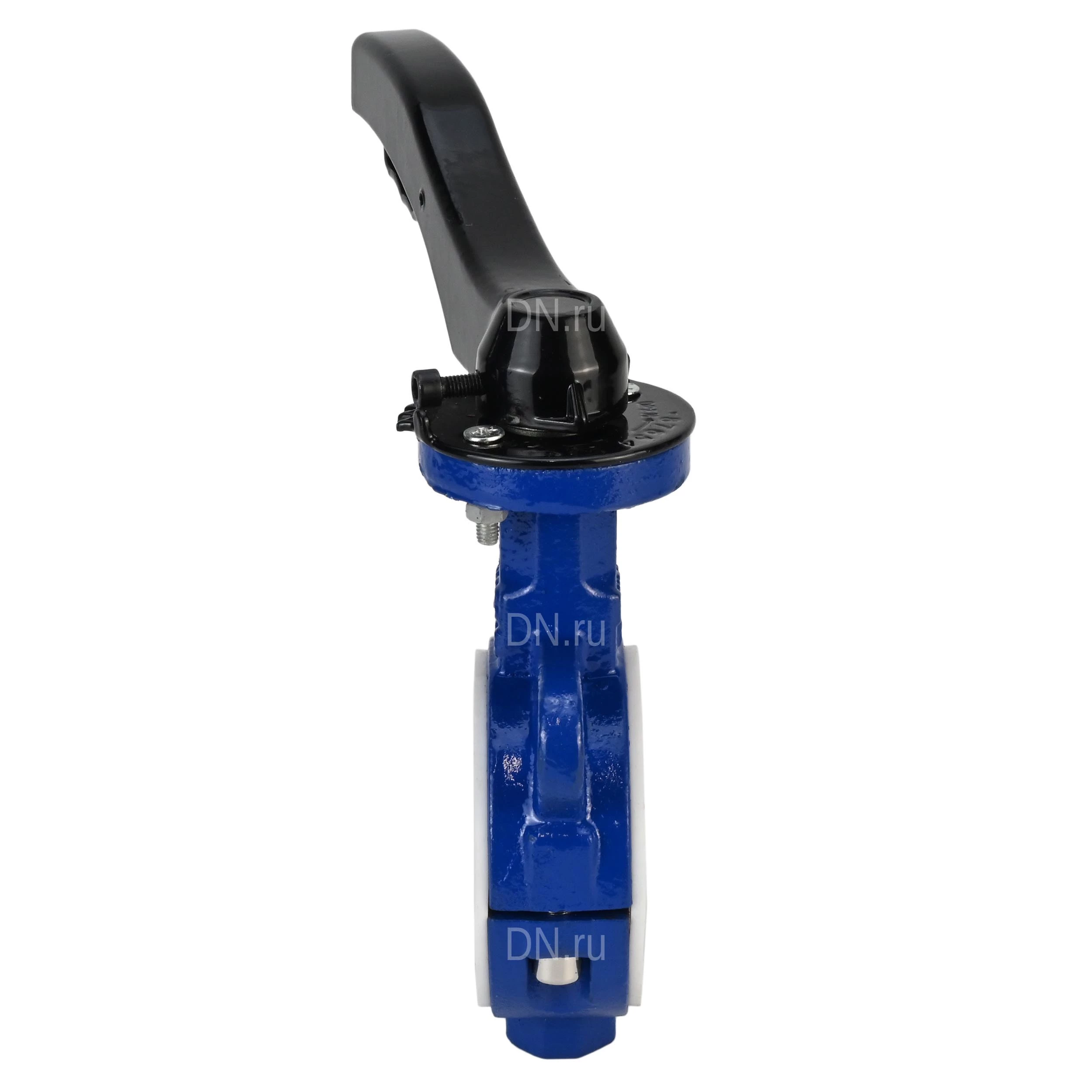

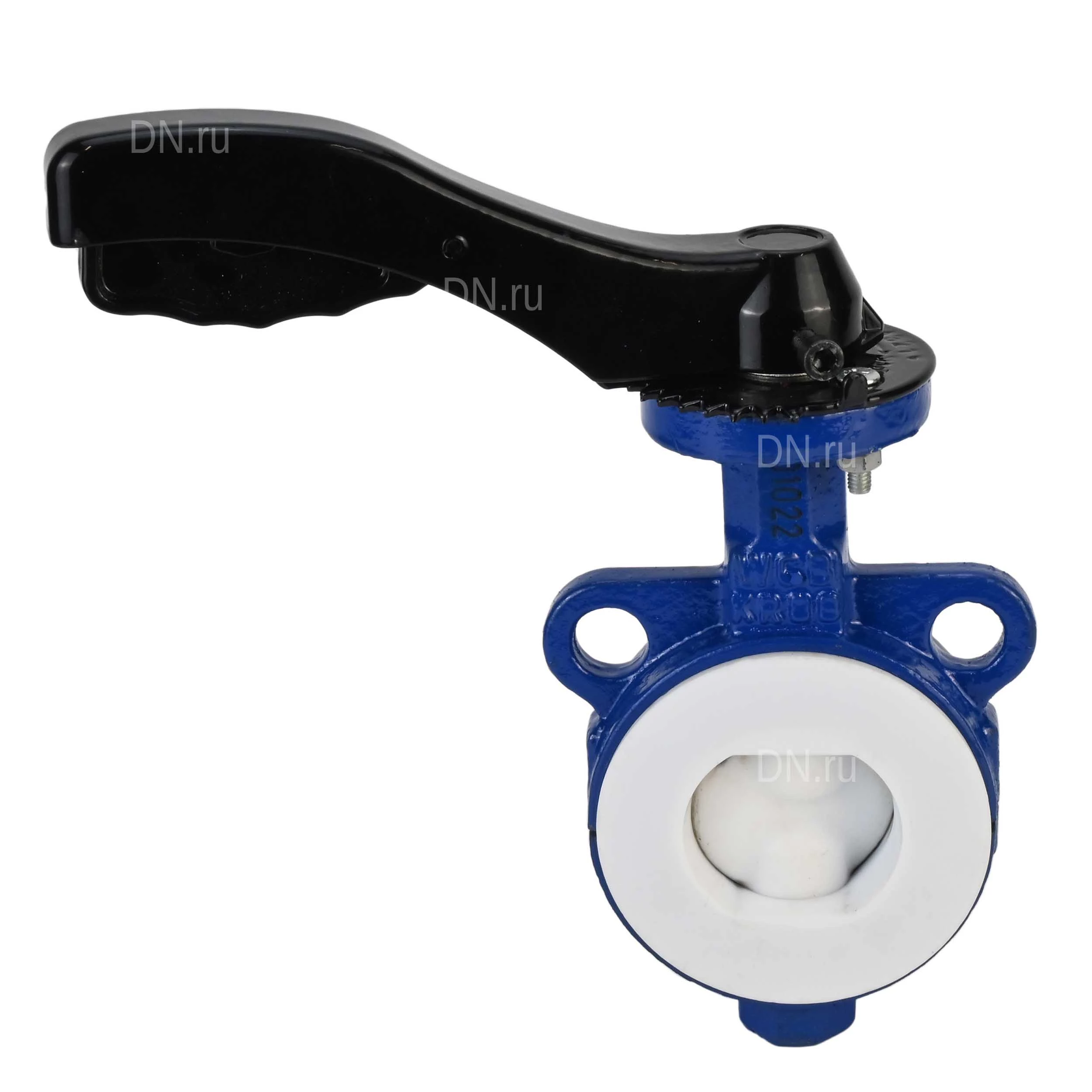

Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, межфланцевый, с рукояткой

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Принцип работы: Затворы открываются и закрываются путем поворота диска на 90°. Открытие производится поворотом рукоятки против часовой стрелки, закрытие - по часовой стрелке. Особенностью затворов данной серии является полное покрытие проточной части и диска материалом PTFE, что позволяет исключить контакт рабочей среды с материалами основных деталей. Технические характеристики затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16: Тип затвора - поворотный дисковый Модель арматуры - WBV3434Pf-2W-Fb-H Диаметр - 50 мм Давление номинальное - 16 бар Среда - вода, кислоты, щелочи, химическая среда Температура рабочей среды - от -10 до +150°C Максимальная температура рабочей среды (кратковременно) - 180°C Толщина футеровки - 3 мм Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность Цвет затвора - Синий Тип присоединения - межфланцевый Управление - рукоятка Класс герметичности - A Условная пропускная способность - 121 м3/ч Крутящий момент - 25 Нм Тип ISO-фланца арматуры - F05 Квадрат штока - 11х11 мм Средний ресурс - 50 000 - 100 000 циклов закрытие/открытие Срок службы - 10 лет Гарантия - 12 мес. Страна производитель - Россия Вес арматуры - 3 кг Общий вес - 3 кг Затвор дисковый поворотный DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 корпус - углеродистая сталь WCB, диск - углеродистая сталь WCB, футерованный PTFE, уплотнение - PTFE, межфланцевый, с рукояткой Габаритные и установочные размеры затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16: DN - 50 мм L - 43 мм D1 - 125 мм D2 - 100 мм L1 - 200 мм H1 - 80 мм Z–Ød - 2-18 шт-мм Эскиз габаритов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16 Материалы деталей затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16: № Наименование детали Материал 1 Корпус углеродистая сталь WCB (аналог 25Л), футерованный PTFE 2 Диск углеродистая сталь WCB (аналог 25Л), футерованный PTFE 3 Шток нержавеющая сталь 2Cr13 (аналог ст.20Х13) 4 Седловое уплотнение PTFE 5 Рукоятка сплав чугуна и алюминия Эскиз материалов затвора дискового поворотного DN.ru WBV3434Pf-2W-Fb-H Ду50 Ру16
