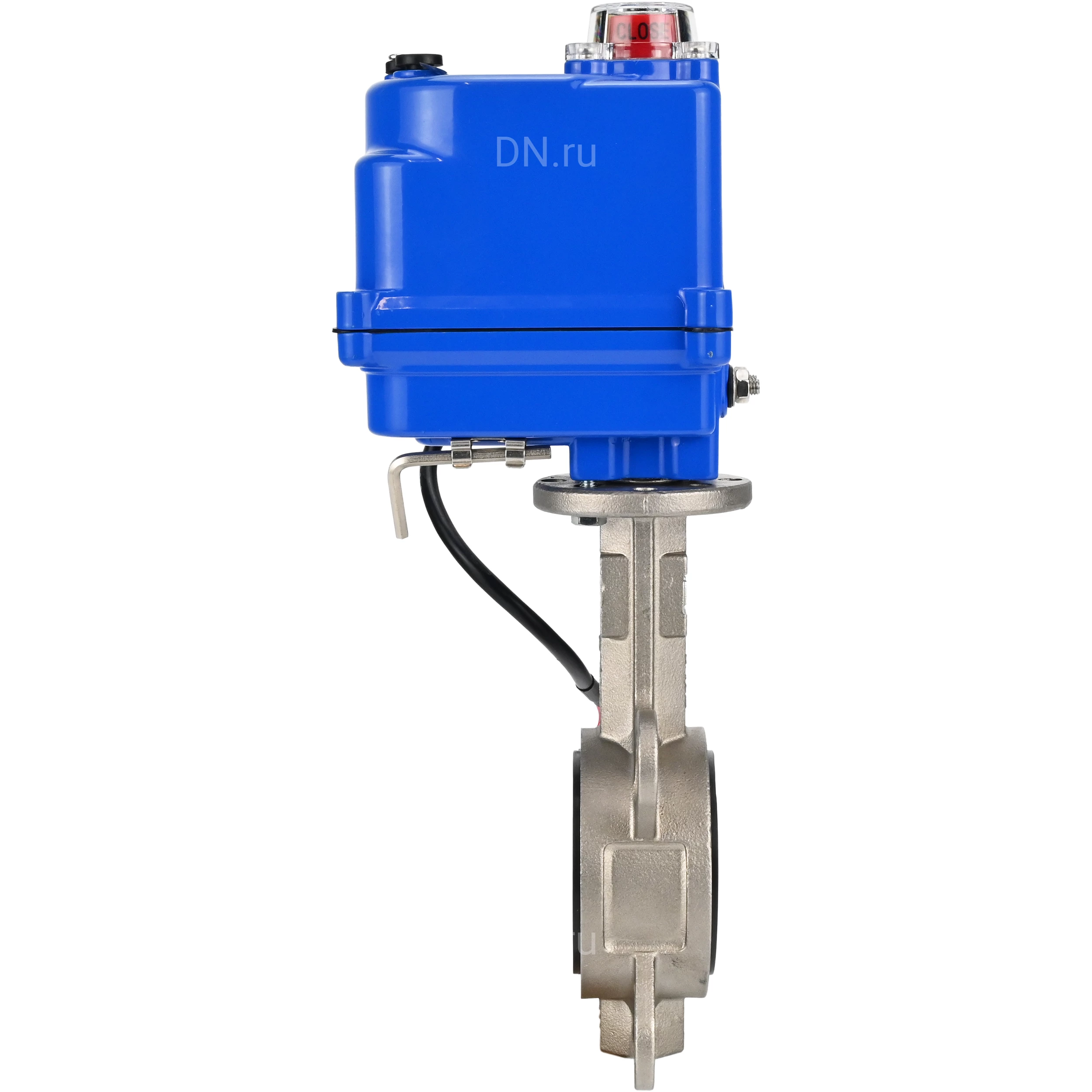

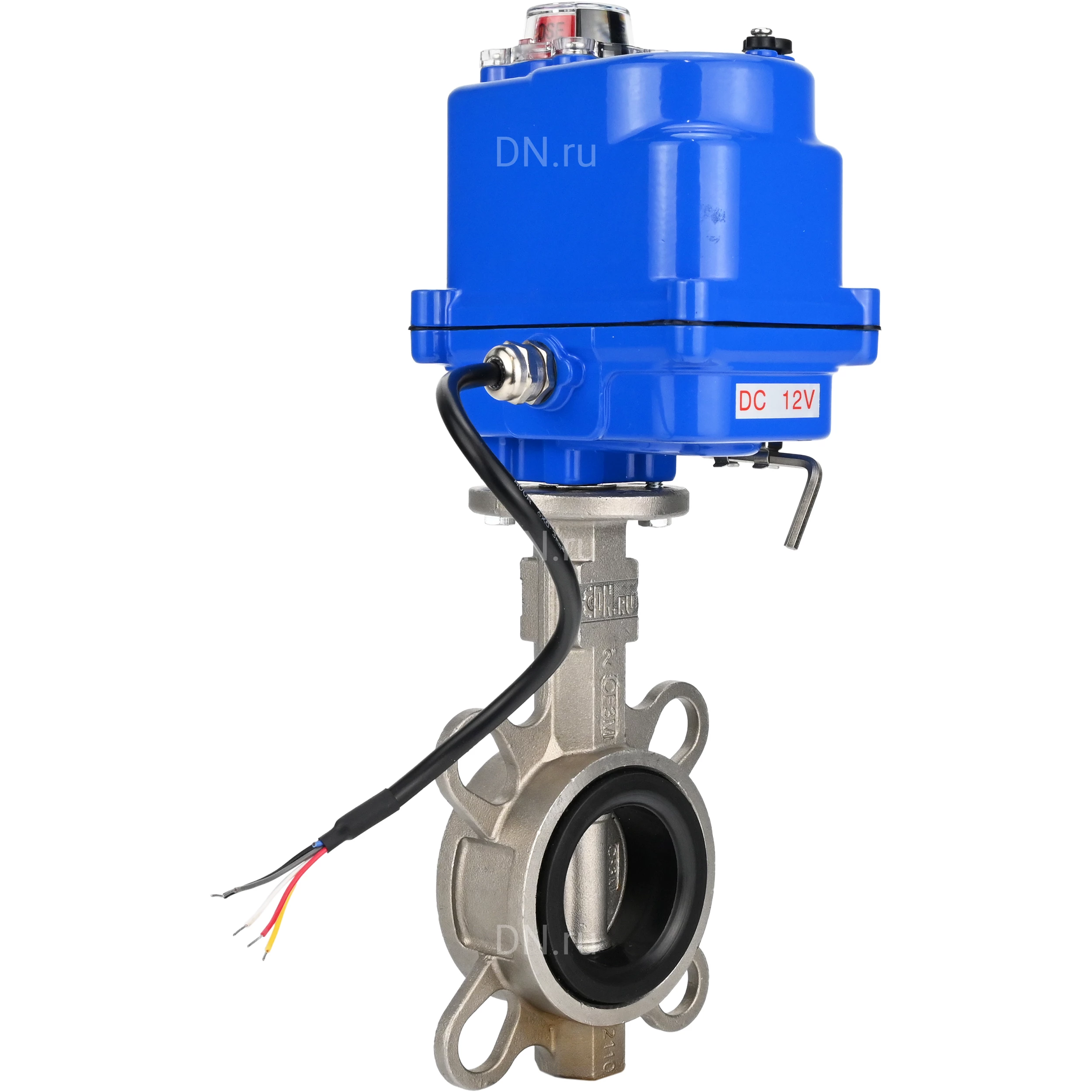

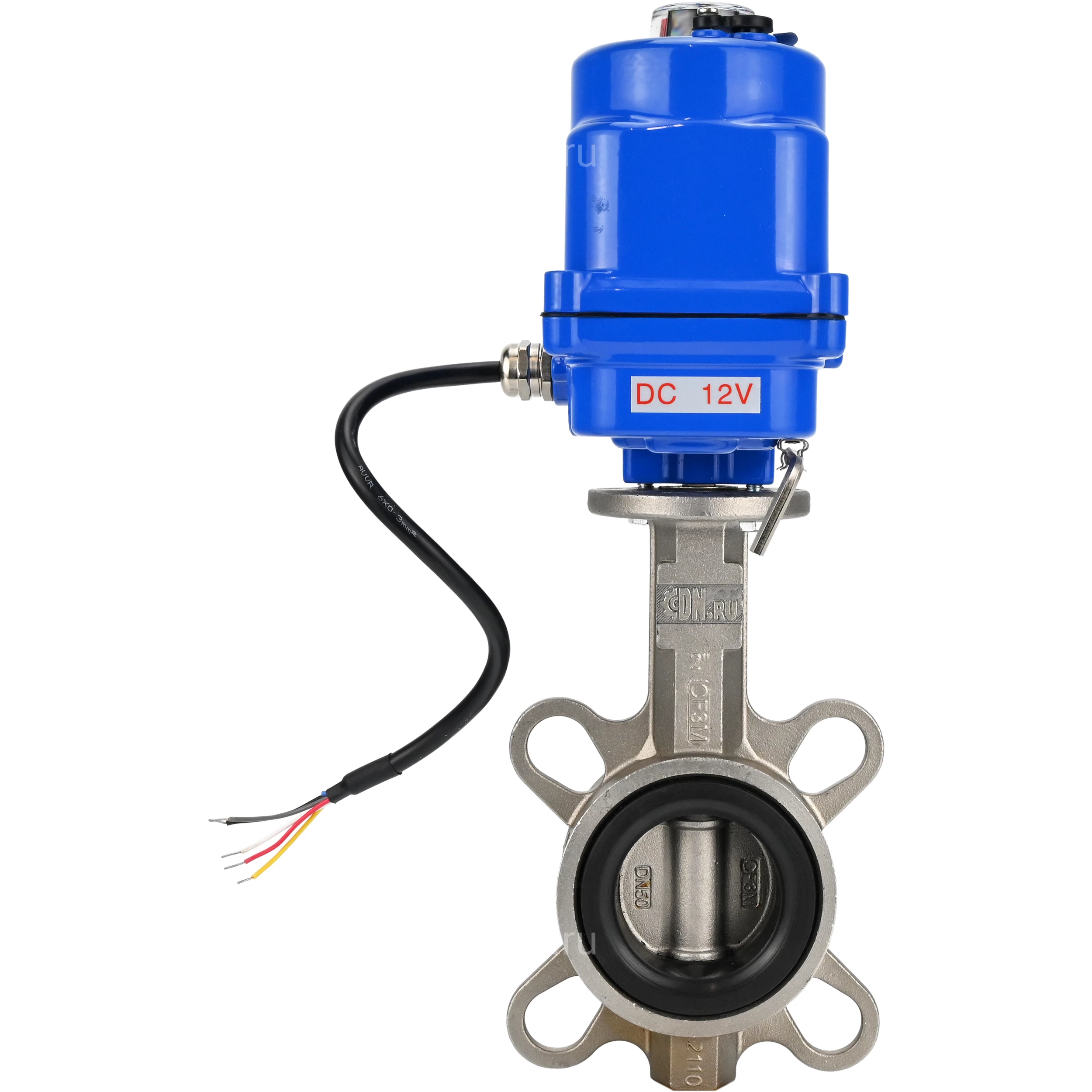

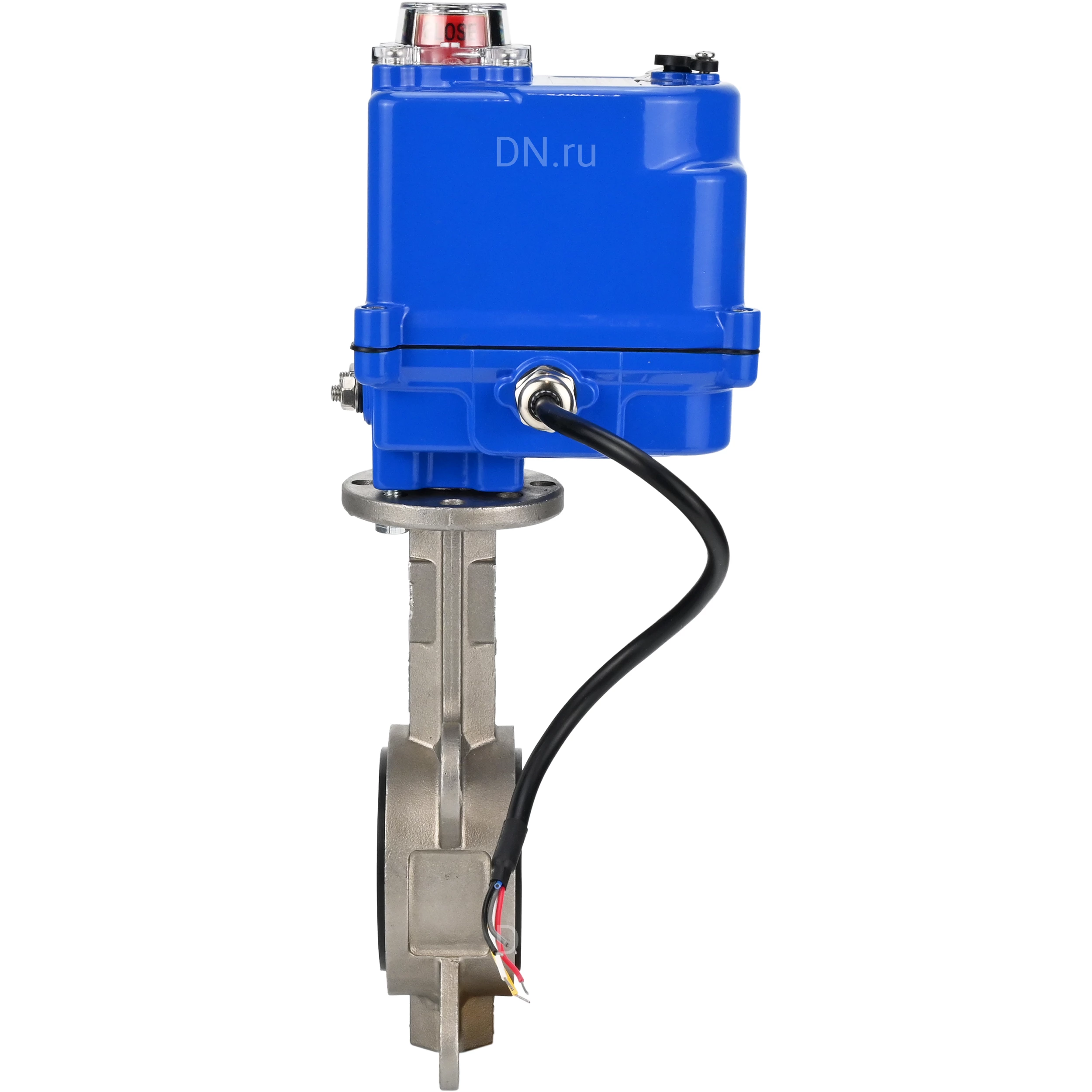

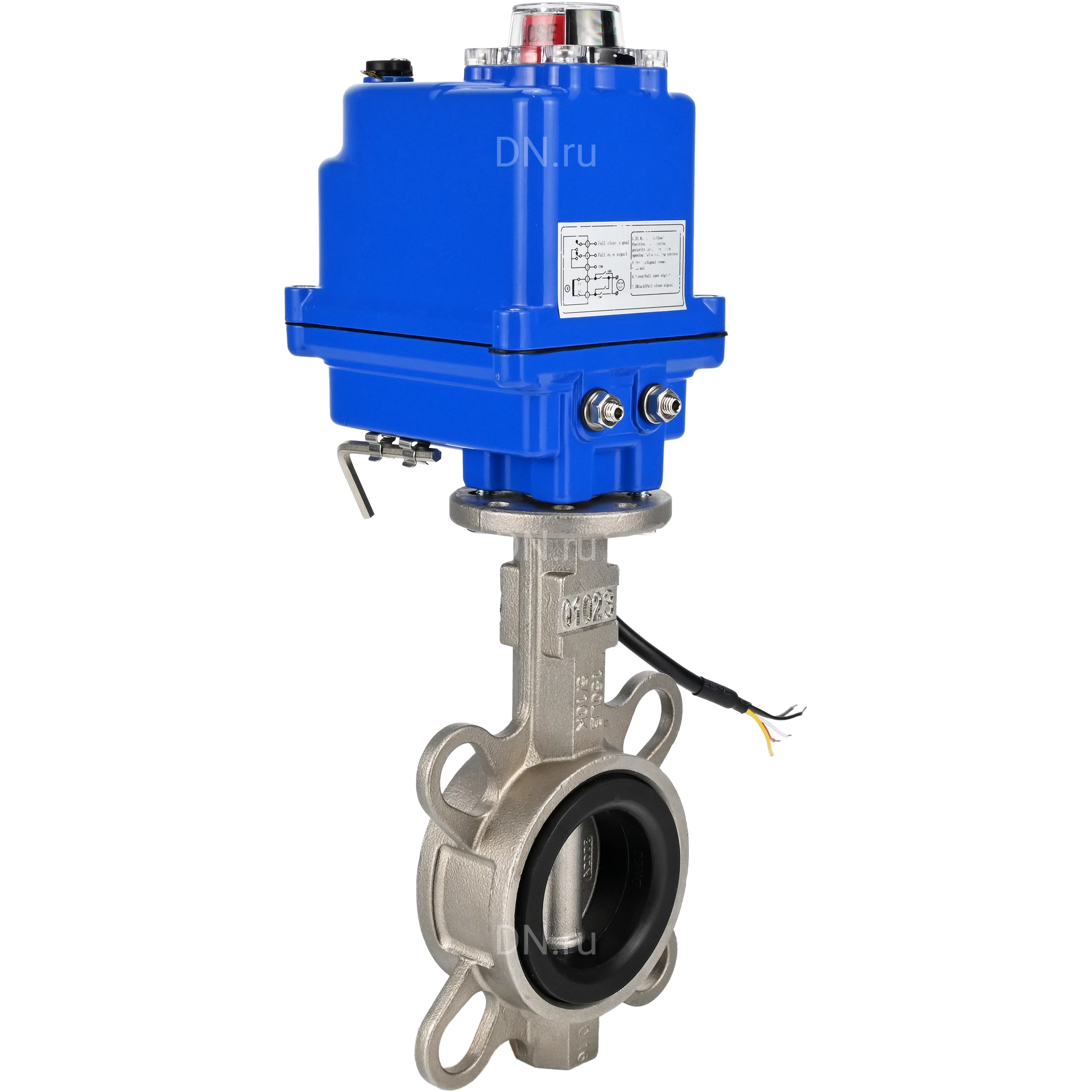

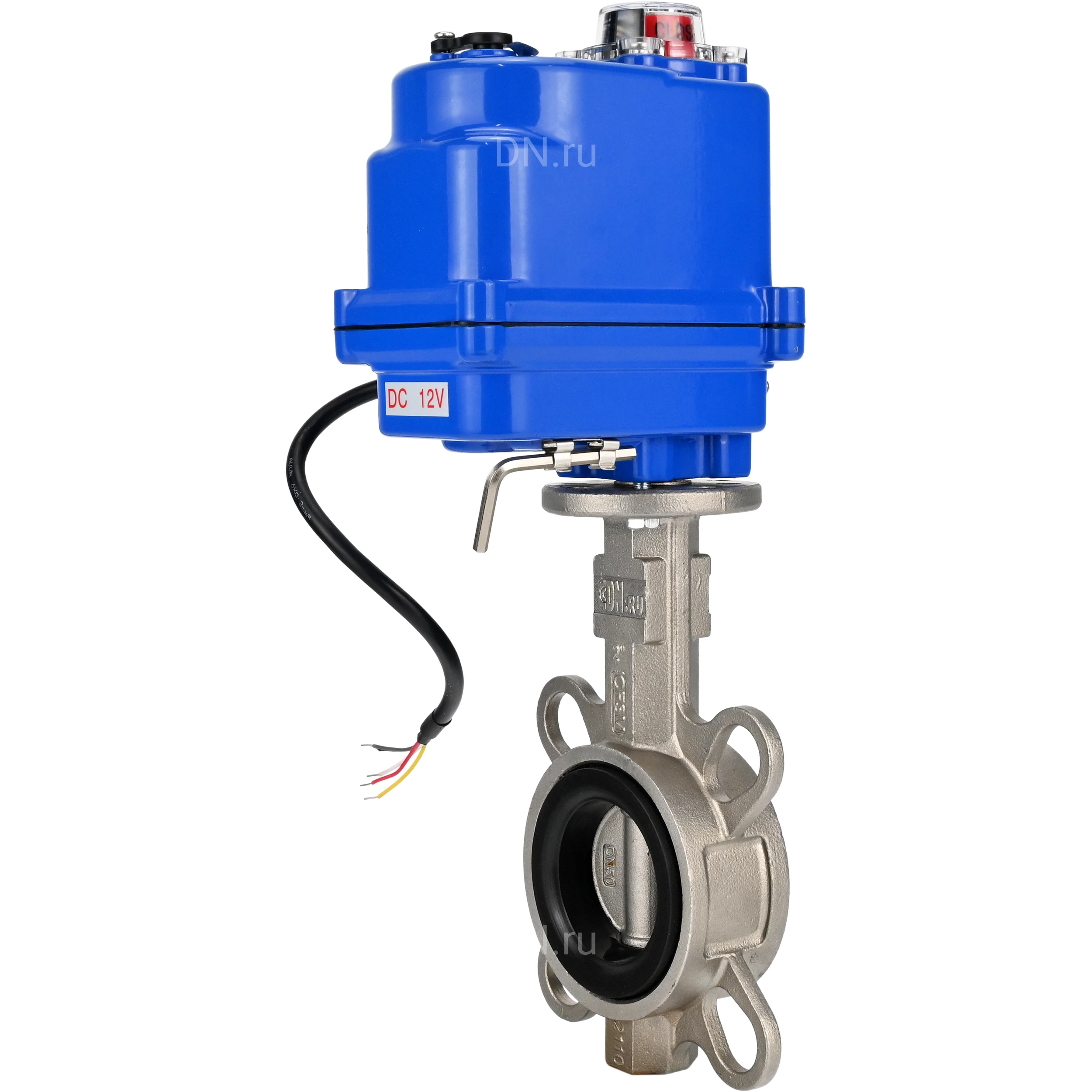

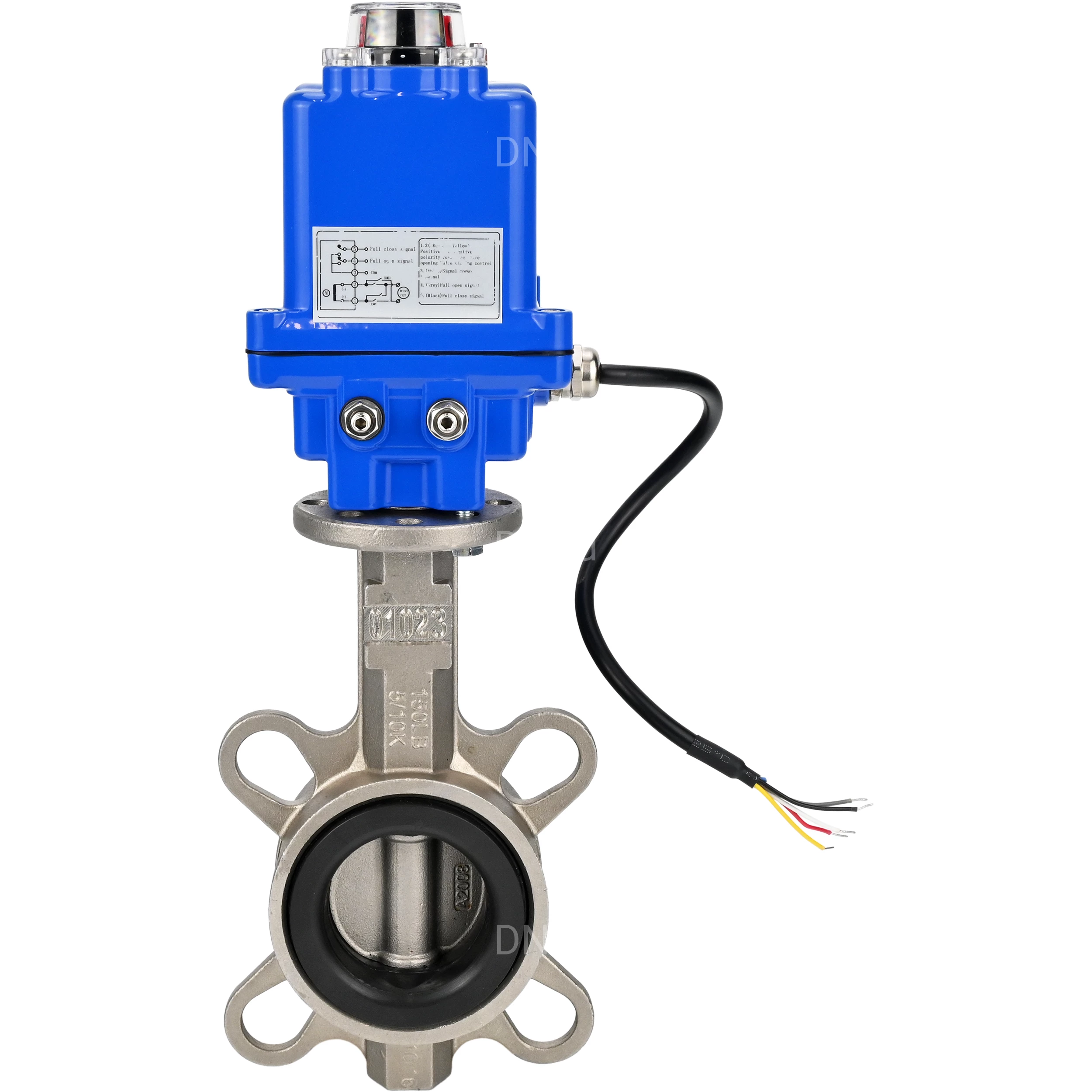

Затвор дисковый поворотный DN.ru Ду50 Ру16 межфланцевый, корпус - нержавеющая сталь 304, диск - нержавеющая сталь 304, уплотнение - VITON, с электроприводом DN.ru QT-N-003EM-O1-12VDC-У1 blue 12В (WBV3131V-2W-Fb-H)

Затвор дисковый поворотный предназначен для использования в качестве запорной или регулирующей арматуры для управления потоками в системах теплоснабжения, водоснабжения, в технологических процессах пищевой, химической, нефтегазовой, целлюлозно-бумажной и других отраслях промышленности.Электроприводы четвертьоборотные предназначены для дистанционного и местного управления запорной трубопроводной арматурой, имеющей четвертьоборотный запорный орган. Применяются в различных отраслях народного хозяйства: в газовой, нефтяной, металлургической, пищевой промышленности, в жилищно-коммунальном хозяйстве и т.д. Технические параметры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16: Бренд - DN.ru Давление номинальное PN - 16 бар Диаметр номинальный DN - 50 мм Тип присоединения - межфланцевый Класс материала корпуса - нержавеющая сталь Количество болтовых отверстий на одном фланце - 4 шт Диаметр болтовых отверстий на одном фланце - 19 мм Среда - воздух, масла, топливо, пластичные смазки, животные жиры Уплотнение - Viton Тип управления - электропривод Применение - водоснабжение, теплоснабжение, Химическая промышленность, Нефтегазовая промышленность, Пищевая промышленность, Целлюлозно-бумажная промышленность Напряжение питания - 12В Температура рабочей среды - от -20°С до +200°С Цвет - Серый Класс герметичности - A Тип запорного органа - однодисковый Модель арматуры - WBV3131V-2W-Fb-H Тип затвора - поворотный дисковый Диаметр в дюймах - 2″ Крутящий момент на валу арматуры - 24 Нм Тип ISO-фланца арматуры - F05 Размер вала арматуры (квадрат) - 9х9 мм Крутящий момент на валу арматуры - 24.2 Нм Страна производитель - Россия Гарантия - 12 мес. Срок службы - 10 лет Вес - 3.4 кг Видео затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 Габариты и размеры затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16: A - 72.5 мм B - 130.5 мм C - 43 мм PCD - 125 мм H - 220 мм Q° - 45° мм 4-ØD - 4-Ø19 Эскиз габаритов и размеров затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 Таблица деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16: № Наименование детали Материал 1 Корпус нержавеющая сталь AISI 304 (аналог 08Х18Н10) 2 Диск нержавеющая сталь AISI 304 (аналог 08Х18Н10) 3 Седловое уплотнение VITON 4 Шток нержавеющая сталь SS 416 (аналог ст.20Х13) Эскиз деталей и материалов затвора дискового поворотного DN.ru WBV3131V-2W-Fb-H Ду50 Ру16 Технические параметры электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue: Тип электропривода - Четвертьоборотный Модель электропривода - QT-N-003EM-O1-12VDC-У1 blue Бренд электропривода - DN.ru Крутящий момент электропривода - 30 Нм Тип ISO-фланца электропривода - F03, F05 Напряжение питания - 12В Взрывозащита - нет Угол поворота привода - 90° Мощность электродвигателя - 25 Вт Ток электродвигателя - 0.1 А Максимальный диаметр штока - 11х11 мм Время цикла старта - 25 сек. Страна производитель электропривода - Китай Вес - 1.2 кг Электропривод DN.ru QT-N-003EM-O1-12VDC-У1 blue Габариты и размеры электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue: L - 121 мм A - 79.93 мм B - 20.16 мм C - 25 мм D - 35 мм E - 25 мм F - 35 мм H - 110.2 мм MxM - 11x11 мм Эскиз габаритов и размеров электропривода DN.ru QT-N-003EM-O1-12VDC-У1 blue
