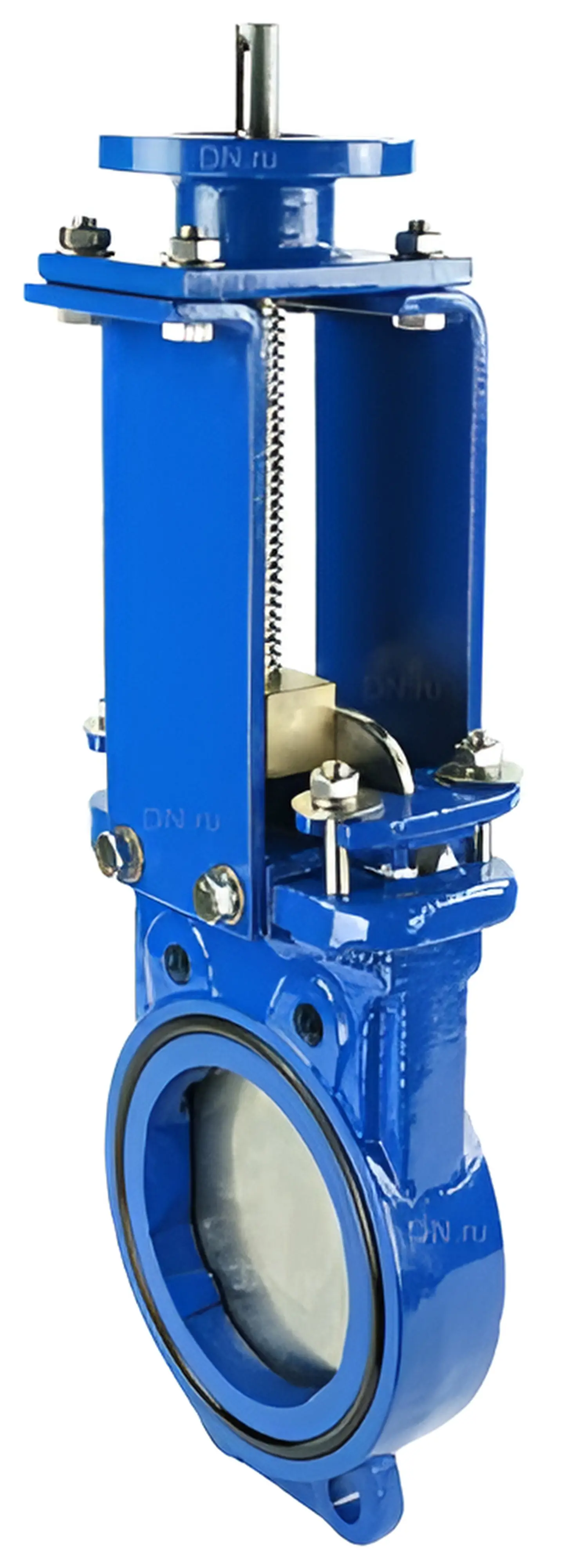

Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и регулирования потока рабочей среды в системах водоснабжения (кроме систем питьевого водопровода) и химической промышленности.Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном — регулировка. Общие параметры задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 межфланцевой WENZ: Тип задвижки - Шиберная Диаметр номинальный DN - 150 мм Давление номинальное PN - 16 бар Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - нержавеющая сталь Строительная длина - 57 мм Класс материала корпуса - чугун Управление - ручное/штурвал/маховик Конструкция шпинделя - невыдвижной Тип уплотнения - NBR Вес - 18 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 двусторонняя, межфланцевая, шпиндель - невыдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - NBR, управление - штурвал, WENZ Габаритные и установочные размеры задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 межфланцевой WENZ: DN - 150 мм L - 57 мм D - 285 мм D1 - 240 мм D2 - 211 мм D0 - 280 мм H1 - 490 мм T - 14 мм d - 23 мм ● - 2 шт O - 6 шт N-Th - 8-М20 мм Эскиз задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 межфланцевой WENZ Материалы задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 межфланцевой WENZ: № Наименование детали Материал 1 Корпус чугун GGG40 2 Седловое уплотнение NBR 3 Шибер нержавеющая сталь SS304 4 Уплотнение направляющей PTFE 5 Уплотнение PTFE 6 Сальниковая набивка сталь WCB 7 Стойка сталь Q235 8 Шток сталь 2Cr13 9 Гайка латунь 10 Пластина чугун HT200 11 Подшипник сталь GCr15 12 Штурвал чугун GGG40 13 Колпачок сталь Q235 Эскиз материалов задвижки шиберной DN.ru GVKN1331N-2W-Fb-S Ду150 Ру16 межфланцевой WENZ
