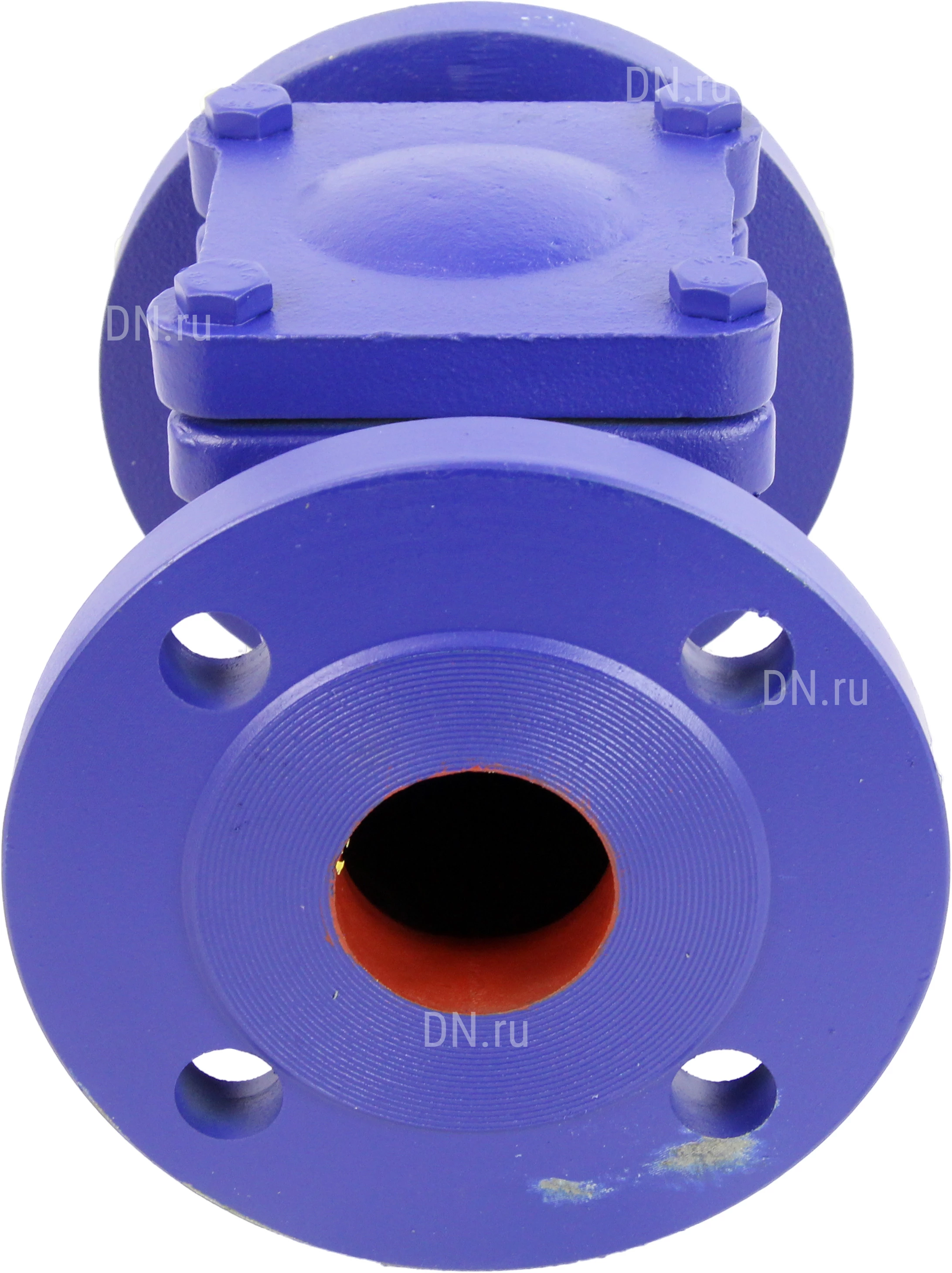

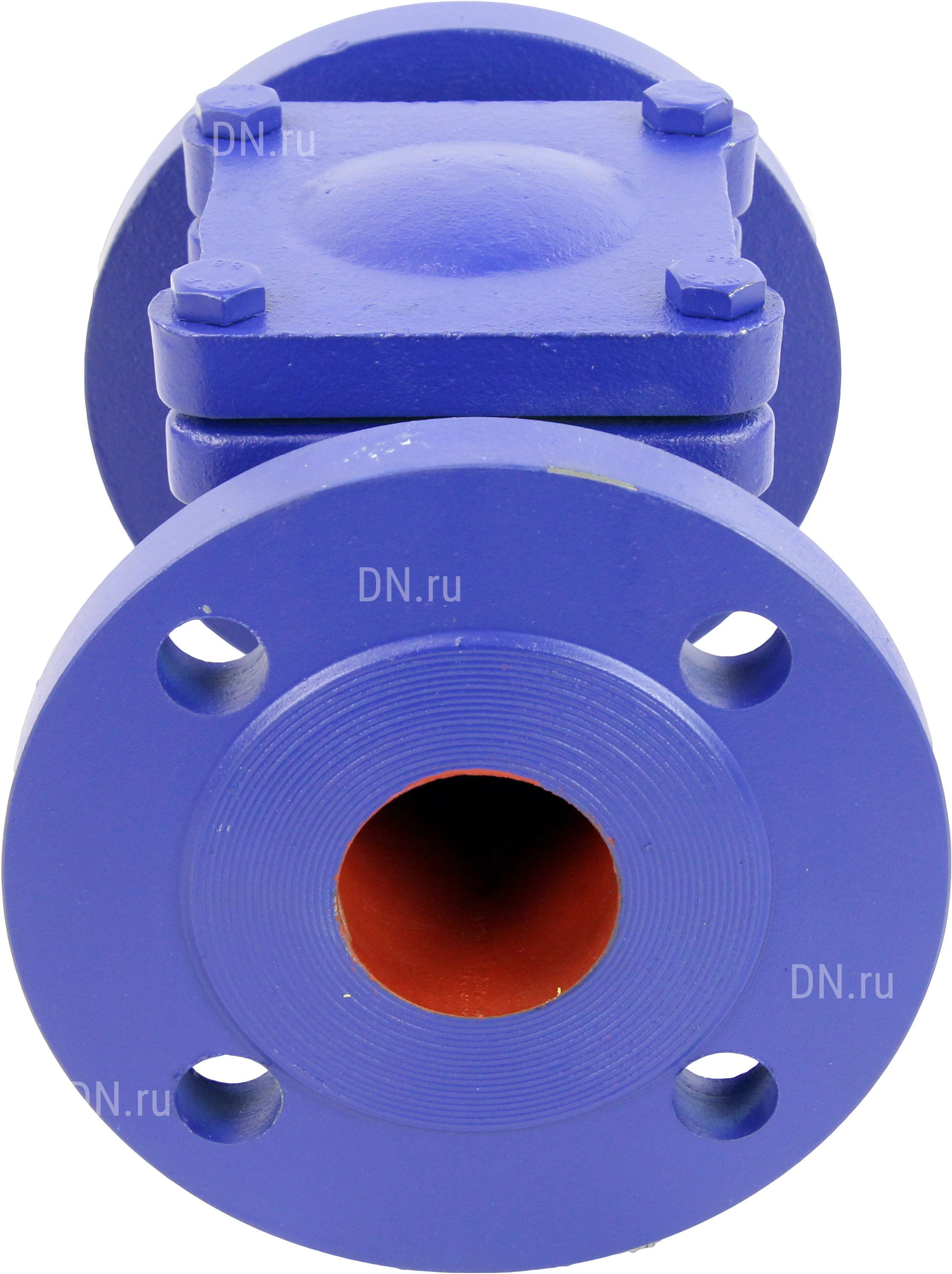

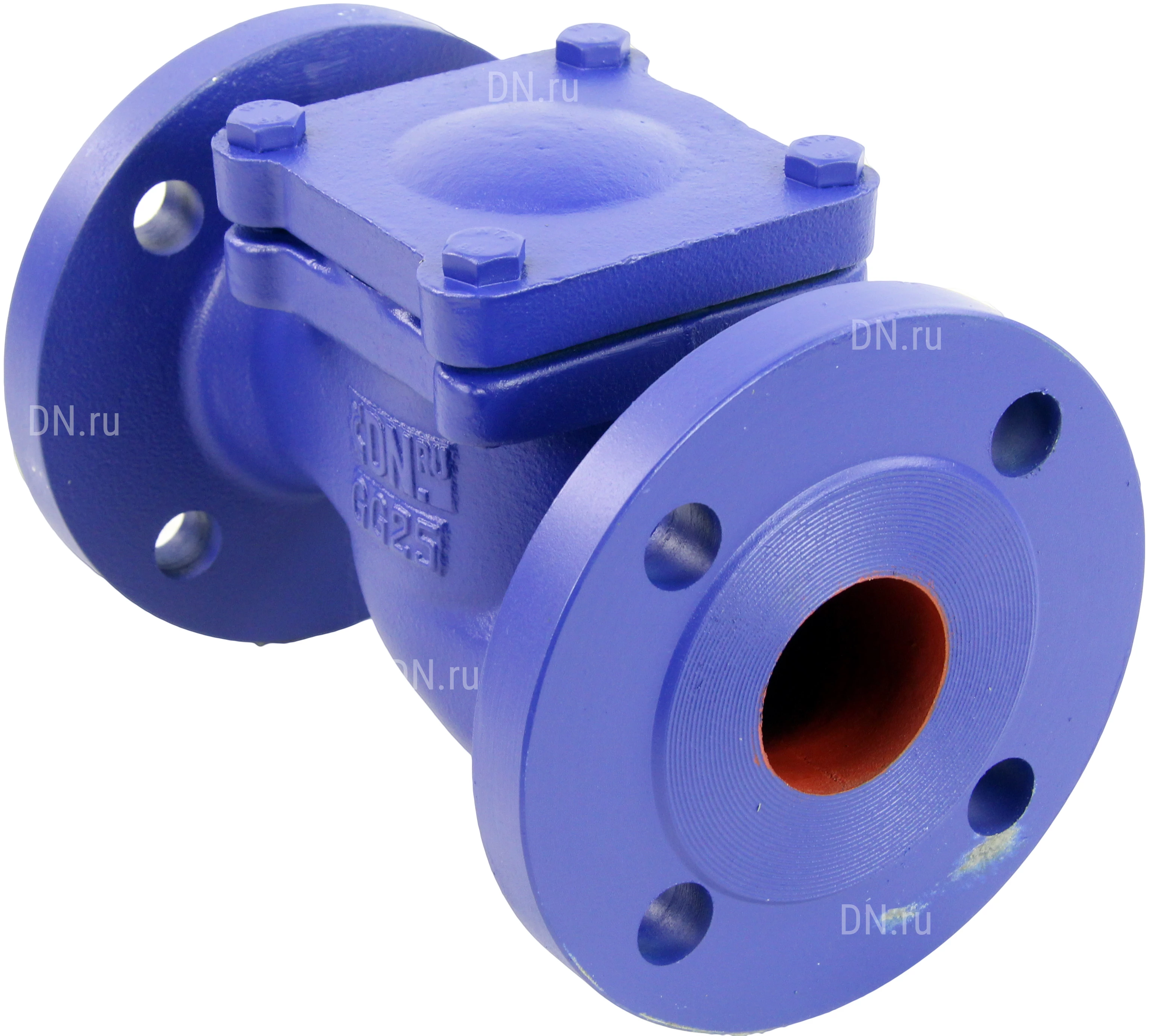

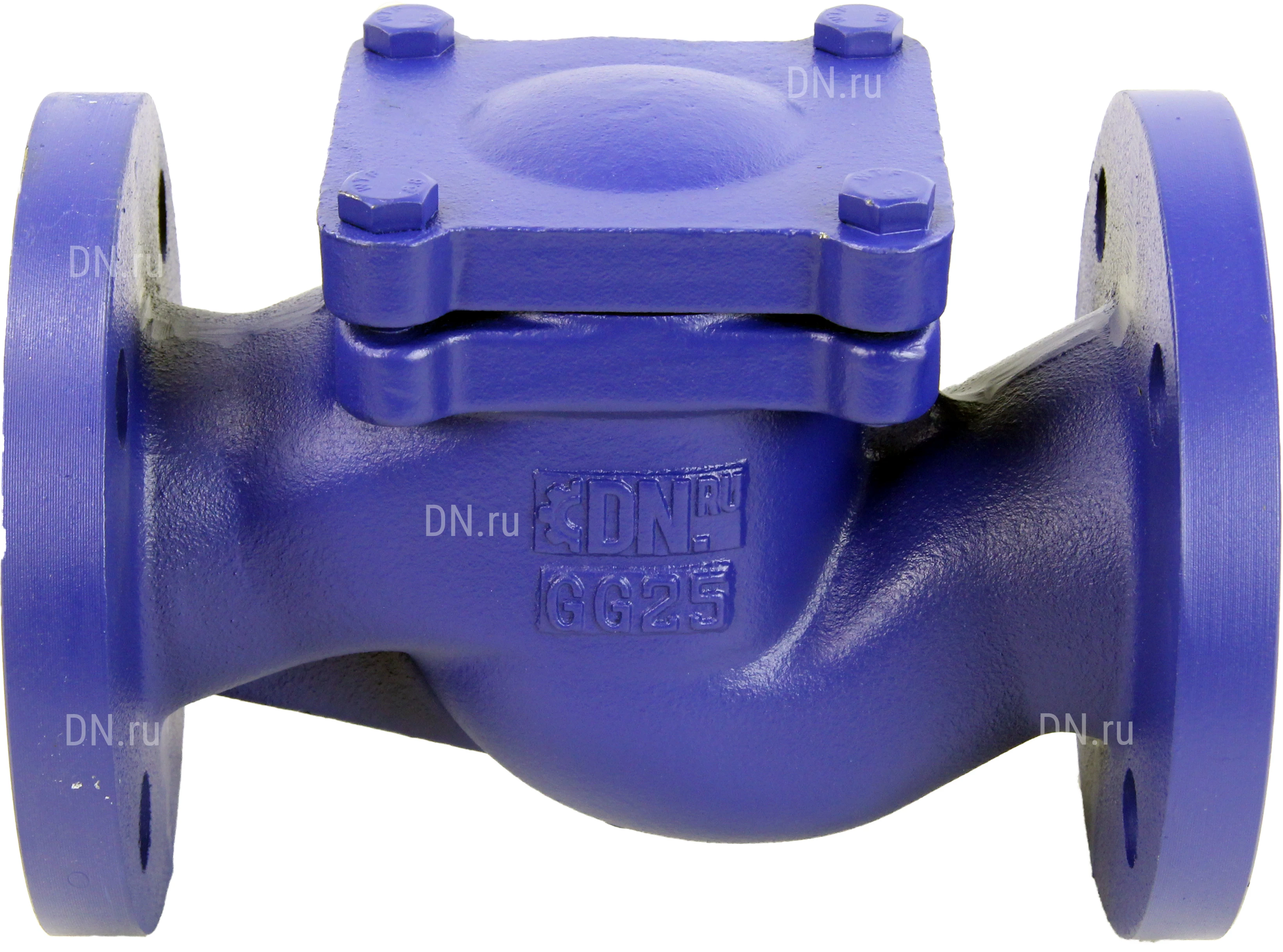

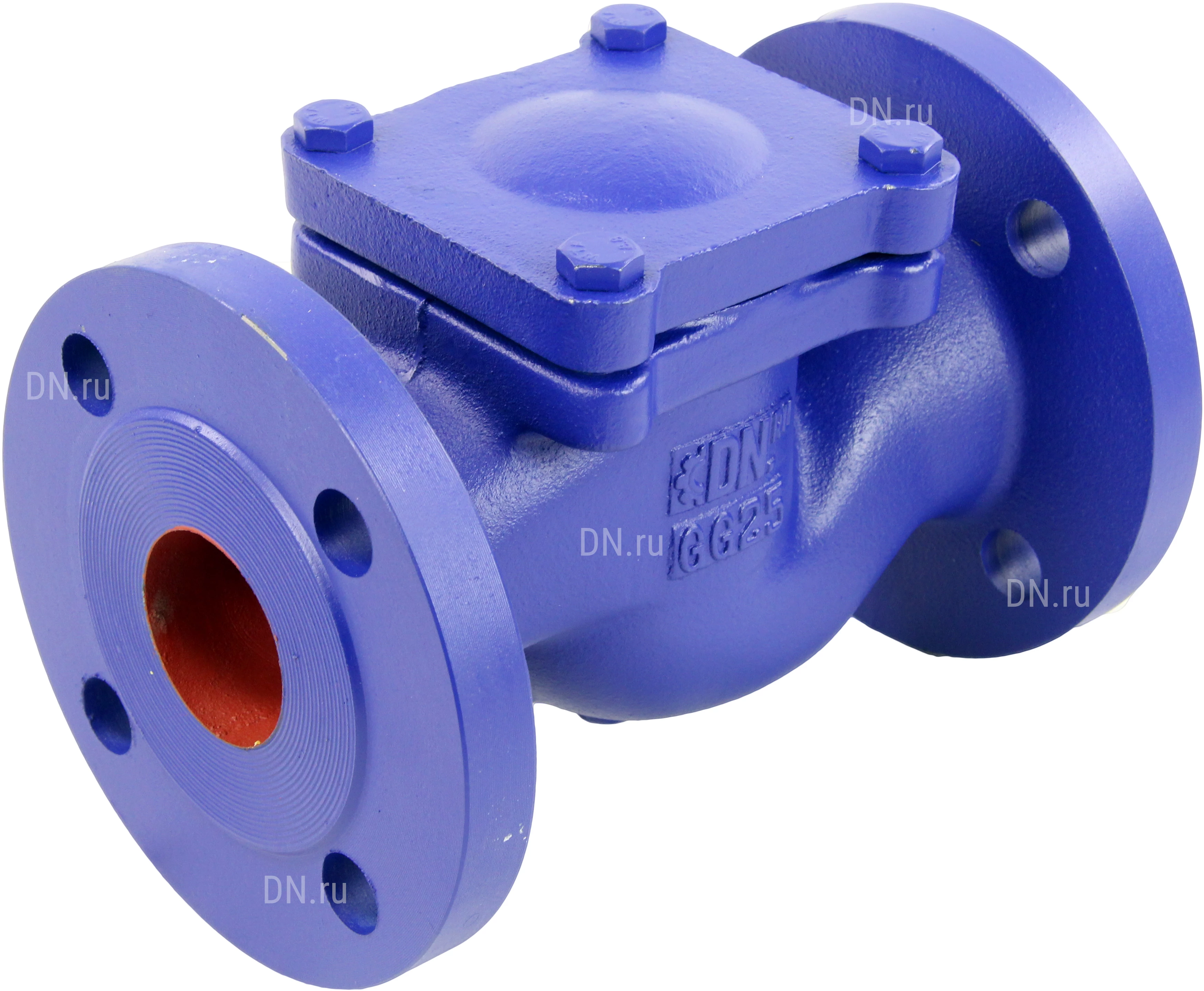

Клапан обратный DN.ru VC1130M-F Ду125 Ру16 фланцевый, подъемный, корпус - чугун, диск - нержавеющая сталь, уплотнение - нержавеющая сталь

Клапан обратный подъемный предназначен для предотвращения обратного потока рабочей среды в трубопроводе. Принцип работы: в обратном подъемном клапане запорным элементом является подъемный золотник. Под действием давления воды золотник поднимается, пропуская поток. При падении давления золотник опускается на седло, препятствуя обратному ходу потока. Технические данные клапана обратного DN.ru тип подключения - Фланцевый, тип клапана - подъемный VC1130M-F Ду125 Py16, фланцевого Диаметр номинальный DN - 125 мм Рабочее давление PN - 16 бар Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Нержавеющая сталь AISI 420/20Х13 Тип присоединения - Фланцевый Тип клапана - подъемный Температура рабочей среды t - до 200⁰C Среда - вода, воздух, пар, слабоагрессивная среда, масла, вода техническая Класс герметичности - D по ГОСТ 9544-2015 Климатическое исполнение - У3 по ГОСТ 15150-69 Область применения - газ, вентиляция и стационарное кондиционирование, водоснабжение, отопительные установки, теплоснабжение, масло Способ монтажа - горизонтальный/вертикальный Страна производитель - Россия Клапан обратный DN.ru VC1130M-F Ду125 Ру16 фланцевый, подъемный, корпус - чугун, диск - нержавеющая сталь, уплотнение - нержавеющая сталь Габаритные и установочные размеры клапана обратного DN.ru тип подключения - Фланцевый, тип клапана - подъемный VC1130M-F Ду125 Py16, фланцевого DN - 125 мм L±2 - 400 мм (cтроительная длина) D - 250 мм D1 - 210 мм D2 - 184 мм B-f - 26-2 мм Z-Ød - 8-Ø19 мм Вес - 50.6 кг Эскиз размеров клапана обратного DN.ru тип подключения - Фланцевый, тип клапана - подъемный VC1130M-F Ду125 Py16, фланцевого Материалы деталей клапана обратного DN.ru тип подключения - Фланцевый, тип клапана - подъемный VC1130M-F Ду125 Py16, фланцевого № п/п Наименование детали Материал 1 Корпус чугун HT250(GG25) 2 Болт сталь 35 3 Крышка чугун GGG40 4 Золотник ZG2Cr13 (G-X20Cr14) 5 Пружина 304 (G-X6CrNI189) 6 Сальник сталь 08 + терморасширенный графит 7 Уплотнительное кольцо корпуса ZG2Cr13 (G-X20Cr14) Деталировка клапана обратного DN.ru тип подключения - Фланцевый, тип клапана - подъемный VC1130M-F Ду125 Py16, фланцевого
