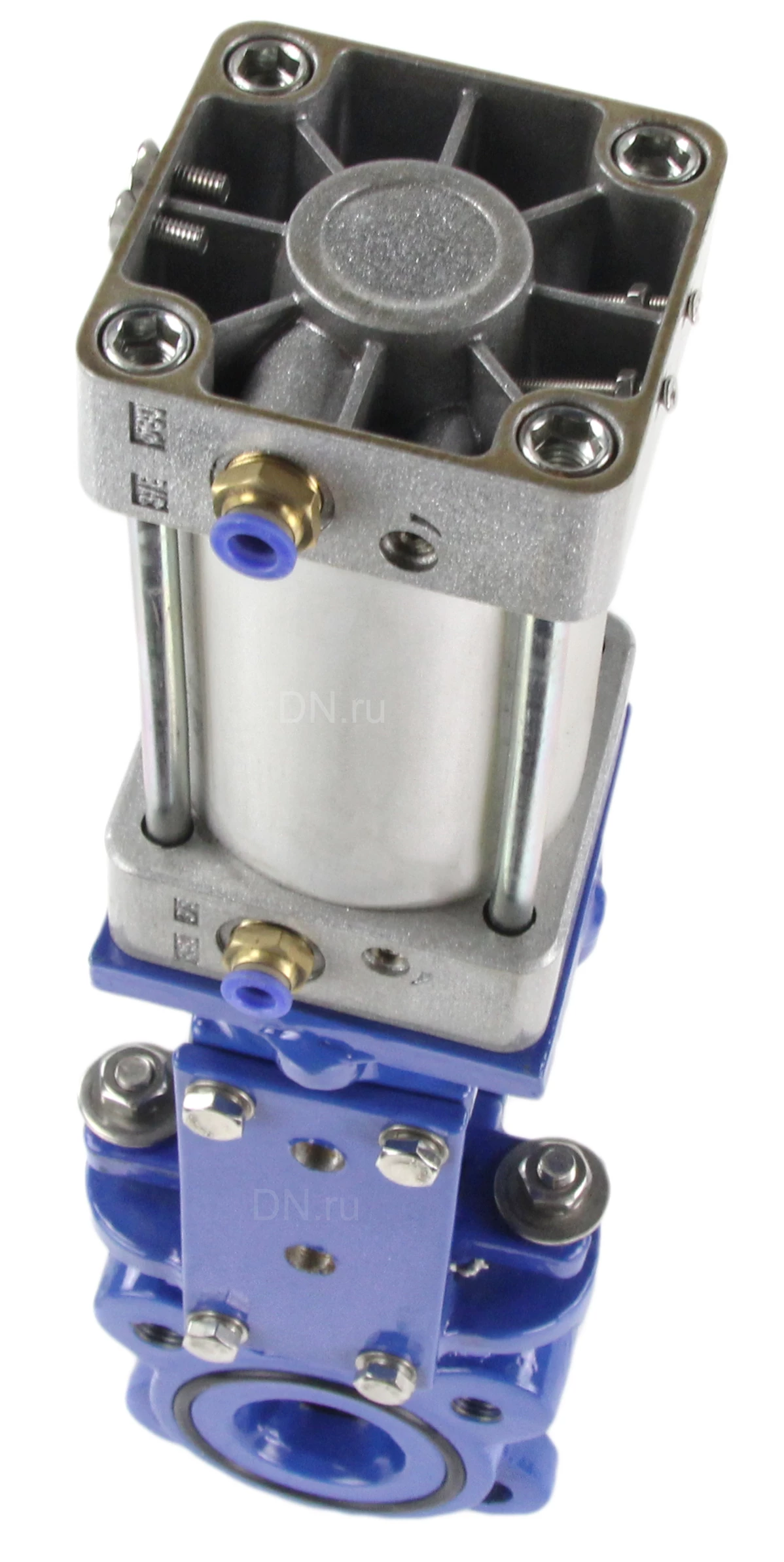

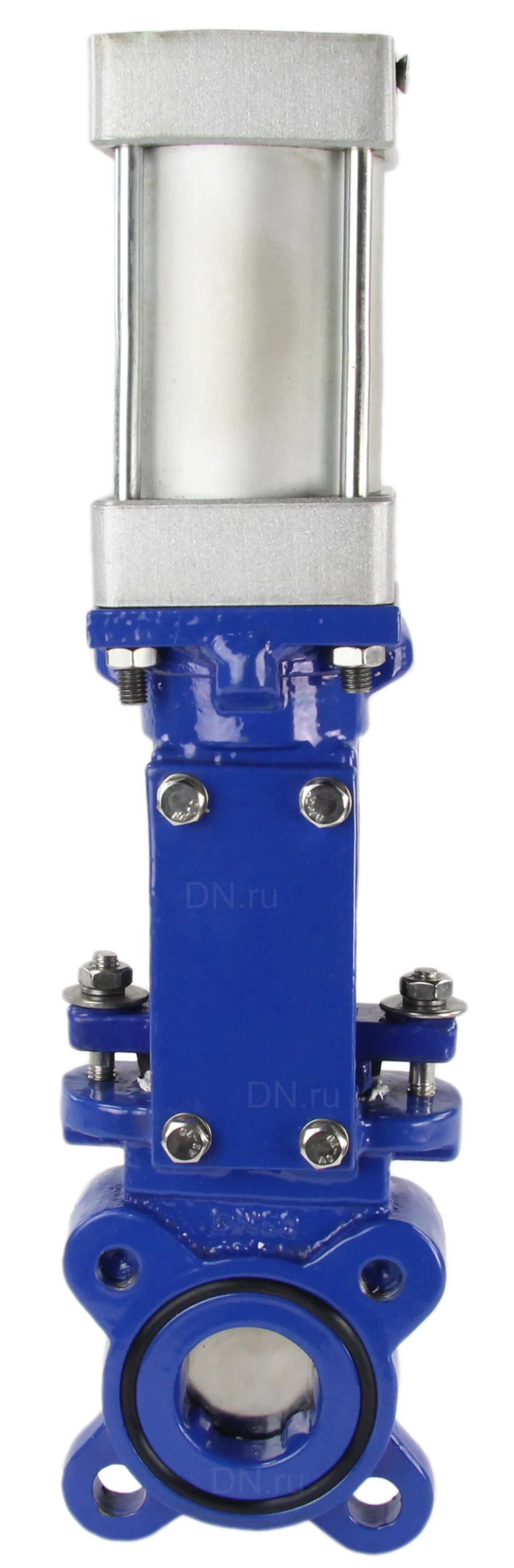

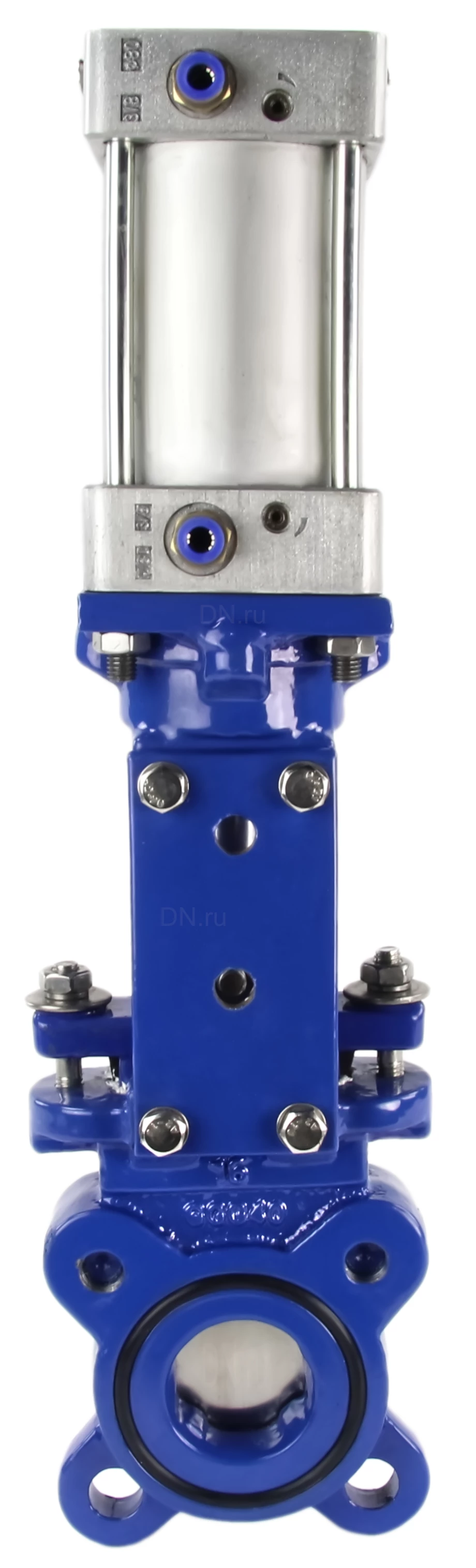

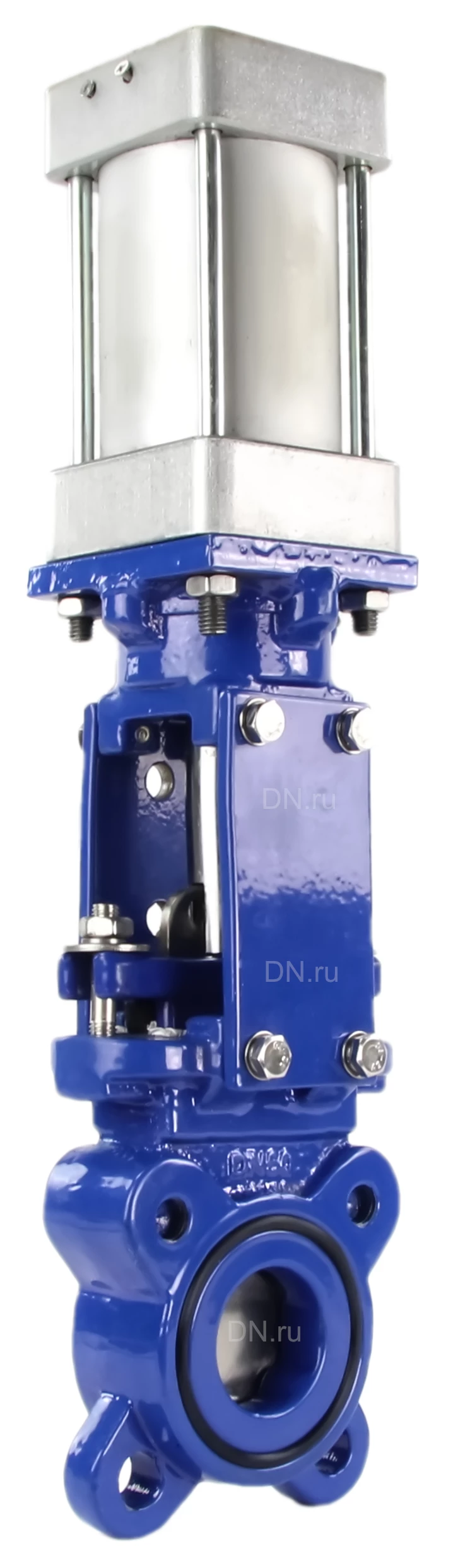

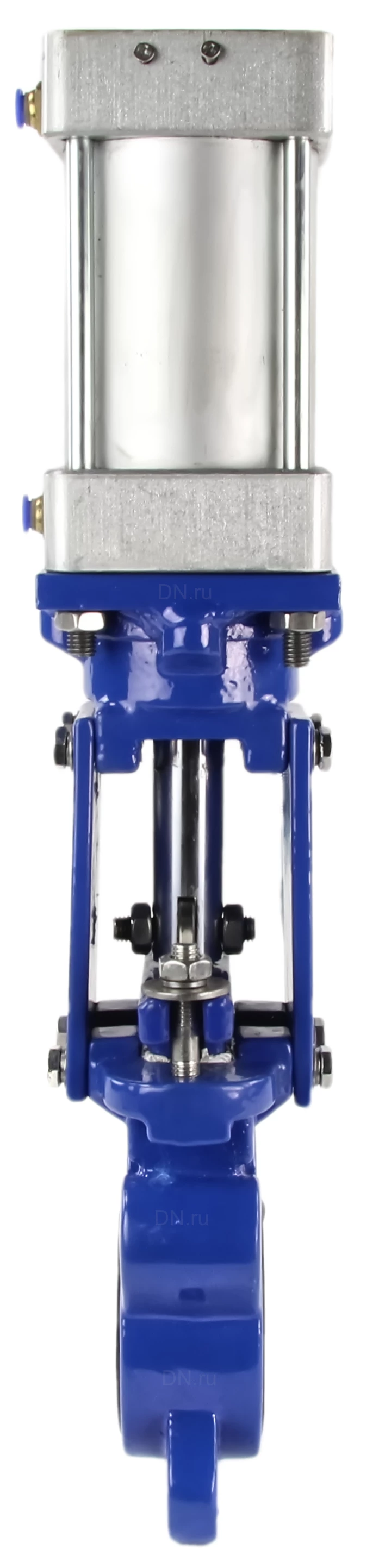

Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом

Задвижка шиберная предназначена для установки на трубопроводе в качестве запорного устройства и служит для перекрытия потока рабочей среды в системах канализации, очистительных сооружениях, пищевой и добывающей промышленности. Принцип работы шиберной задвижки заключается в перемещении шибера (ножа) перпендикулярно потоку среды. При полном перекрытии диаметра условного прохода трубопровода происходит остановка потока, при частичном - регулировка. Герметичность шиберной задвижки в закрытом состоянии обеспечивается прижатием шибера к уплотнению под воздействием давления рабочей среды. Принцип работы пневмопривода основан на перемещении встроенного поршня за счет сжатого воздуха, который поступает в систему с компрессора или из резервуара. Параметры задвижки DN.ru GVKR1331E-2W-Fb-2P Ду50: Тип задвижки - Шиберная Диаметр номинальный DN - 50 мм Давление номинальное PN - 10 бар Рабочее давление - 10 бар Давление номинальное фланцев - 10/16 бар Температура рабочей среды - от -15 до + 90 Тип присоединения - межфланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG40/ВЧ40/EN-GJS-400-15 Материал запорного органа - Нержавеющая сталь AISI/SS 304/08Х18Н10 Строительная длина - 48 мм Класс материала корпуса - чугун Управление - С пневмоприводом Конструкция шпинделя - выдвижной Клин - однодисковый Тип уплотнения - EPDM Тип покрытия - эпоксидный порошок Вес - 9 кг Страна производитель - Россия Задвижка шиберная DN.ru GVKR1331E-2W-Fb-2P Ду50 Ру10 двусторонняя, межфланцевая, шпиндель - выдвижной, корпус - чугун GGG40, шибер - нержавеющая сталь 304, уплотнение - EPDM, с пневмоприводом Габаритные и установочные размеры задвижки DN.ru GVKR1331E-2W-Fb-2P Ду50: Dn - 50 мм L - 48 мм H - 455 мм D - 165 мм D1 - 125 мм D2 - 99 мм d - 18 мм D0 - 80 мм N-Th - 4ммх16 Эскиз габаритных размеров задвижки DN.ru GVKR1331E-2W-Fb-2P Ду50 Конструкция и материалы задвижки DN.ru GVKR1331E-2W-Fb-2P Ду50: № Наименование Материал 1 Корпус чугун GGG40 2 Седловое уплотнение EPDM 3 Нож нержавеющая сталь AISI 304 4 Направляющая PTFE 5 Сальник углеродистая сталь WCB 6, 13 Болт нержавеющая сталь SS 201 7-8 Гайка/Болт нержавеющая сталь SS 201 9 Шток нержавеющая сталь SS 201 10 Разъемный штифт нержавеющая сталь SS 201 или углеродистая сталь WCB (Ду150-300) 11 Защитная пластина сталь А3 12 Пластина опорная углеродистая сталь WCB 14 Гайка/Болт нержавеющая сталь SS 201 15 Пневмоцилиндр - 16 Уплотнение штока нитрил NBR Эскиз конструкции и материалов задвижки DN.ru GVKR1331E-2W-Fb-2P Ду50
