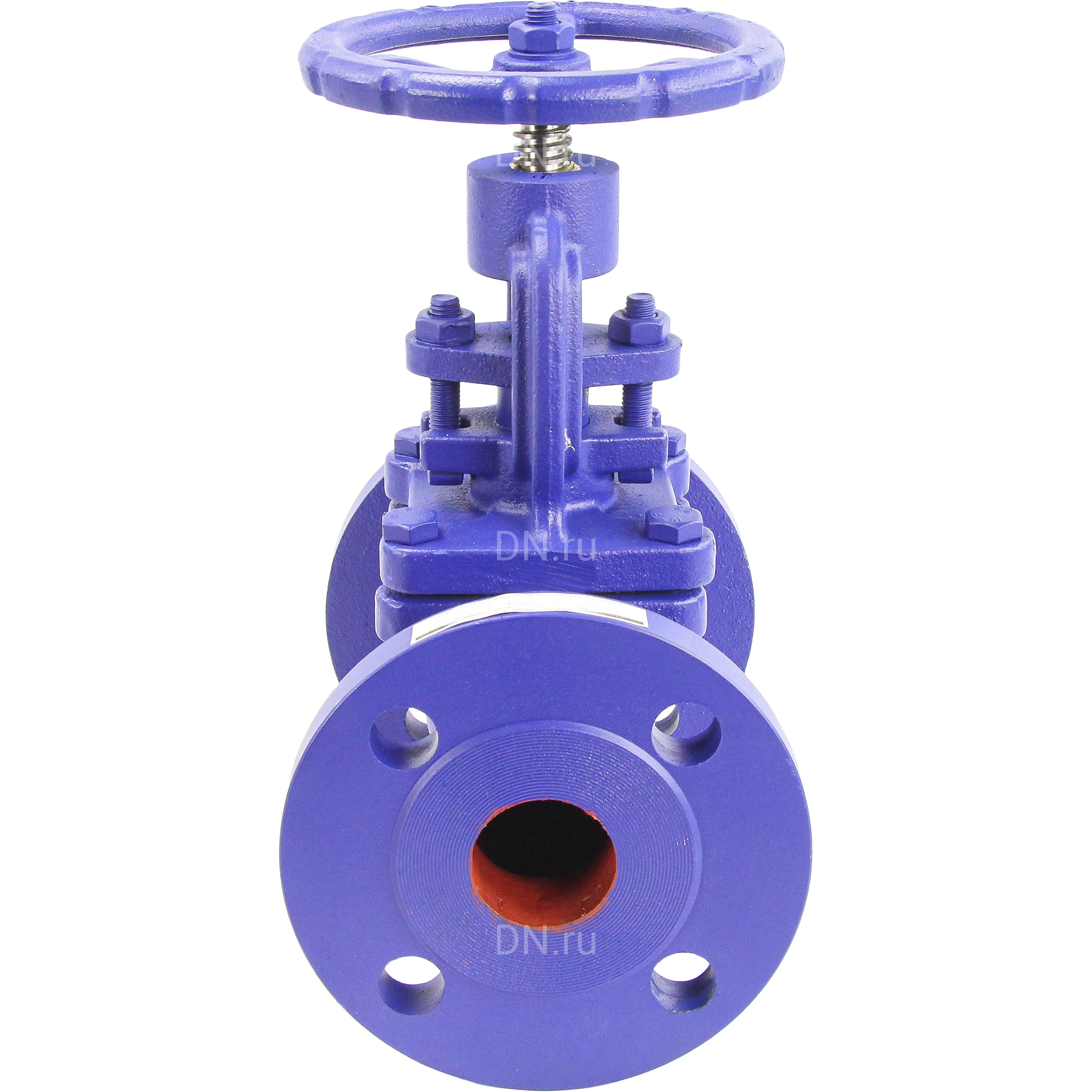

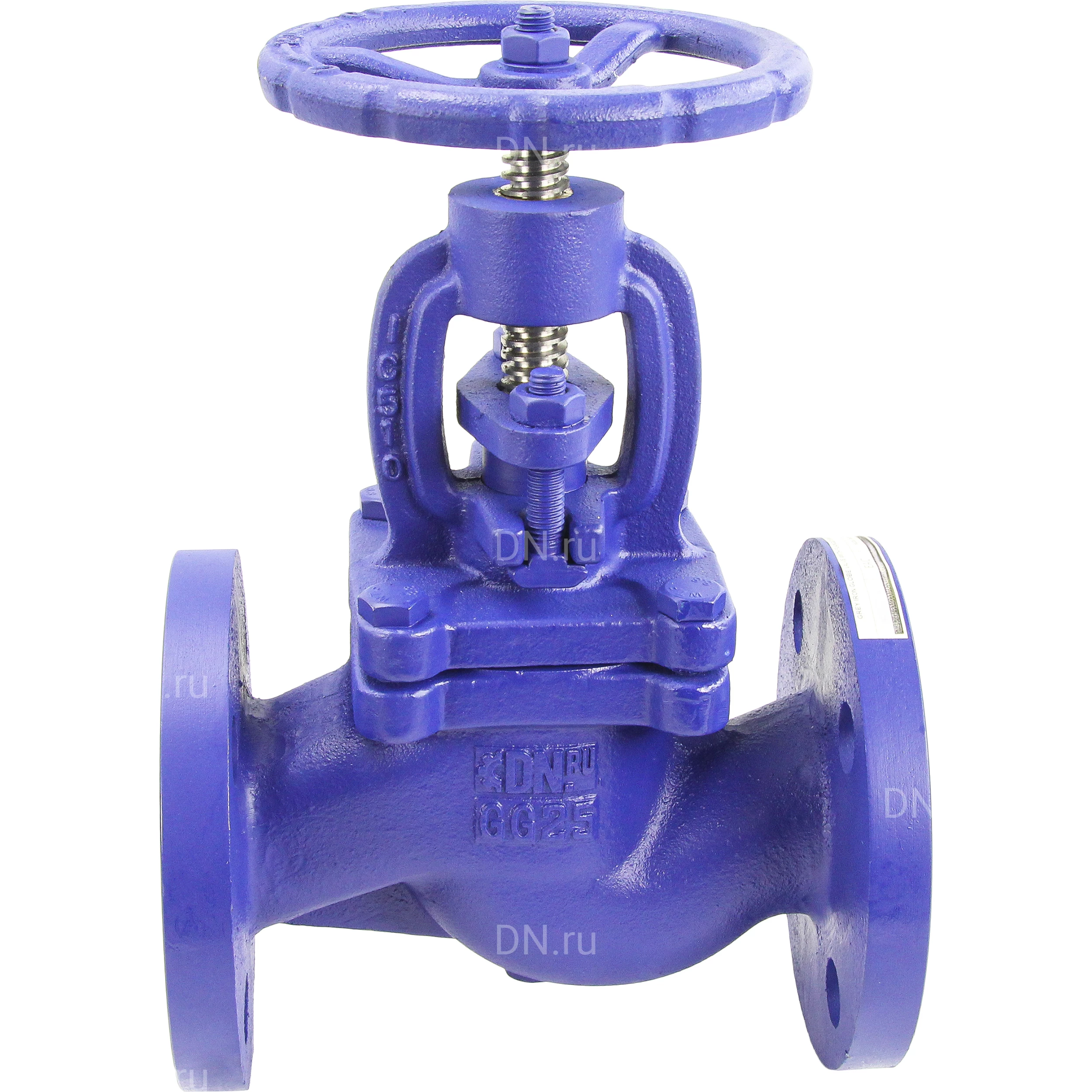

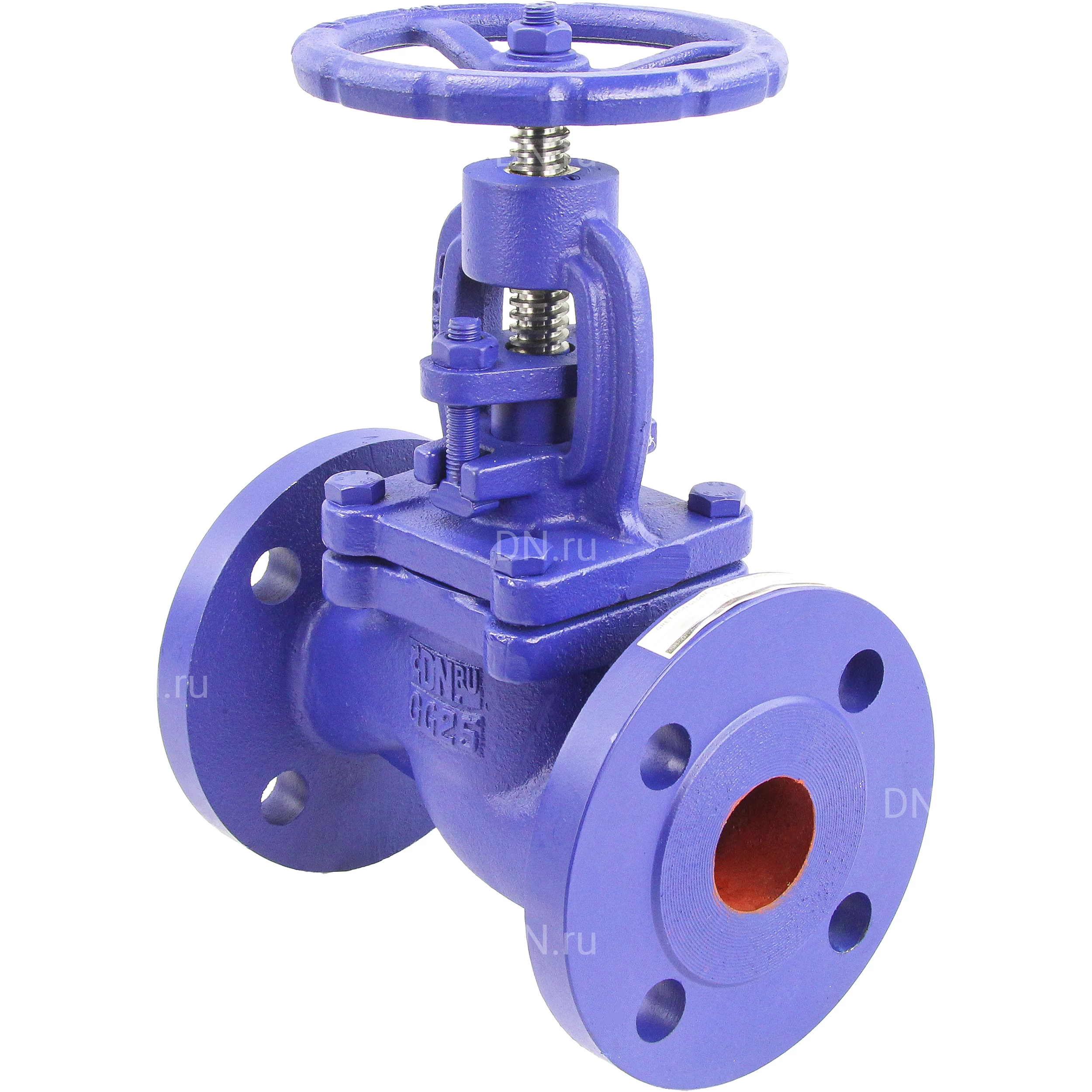

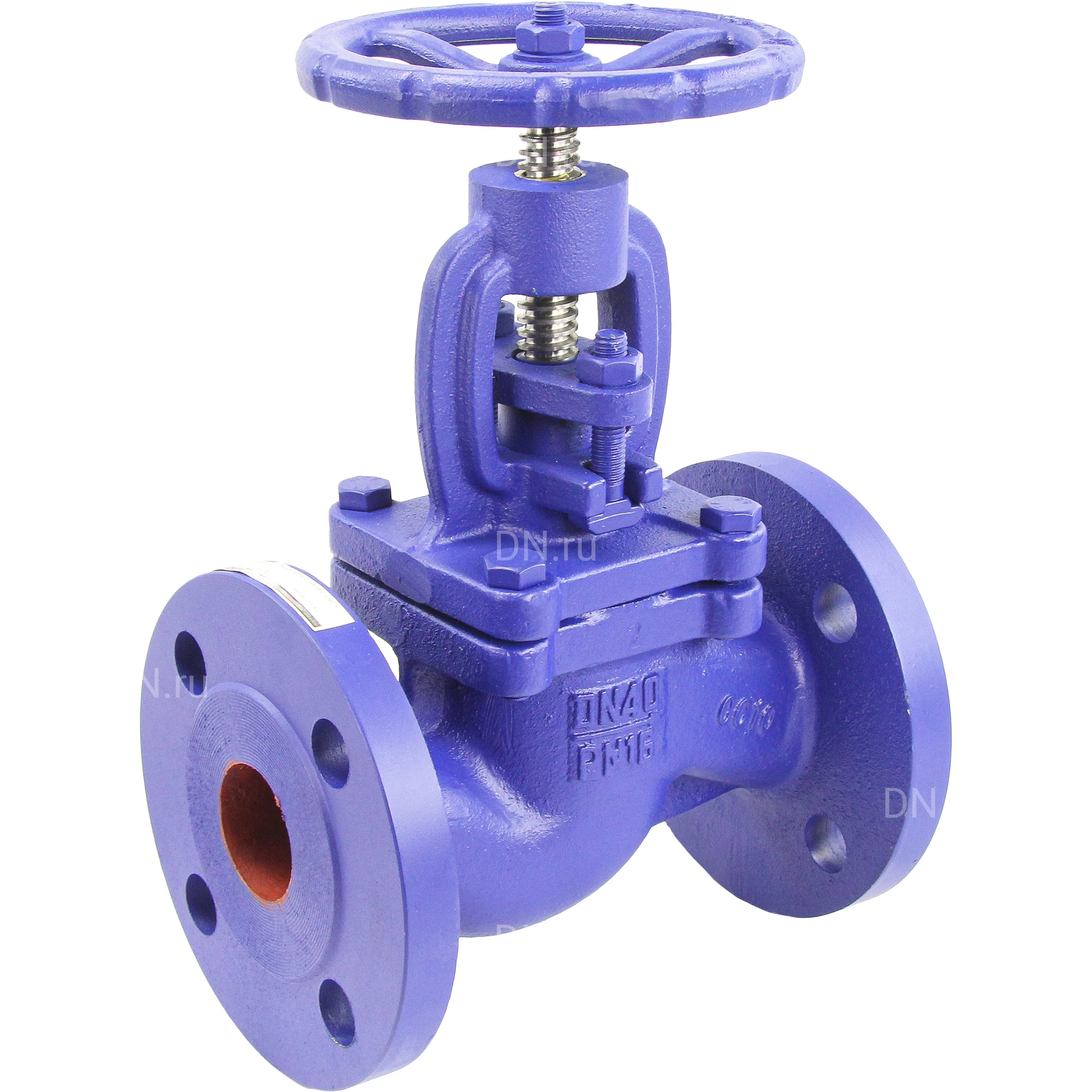

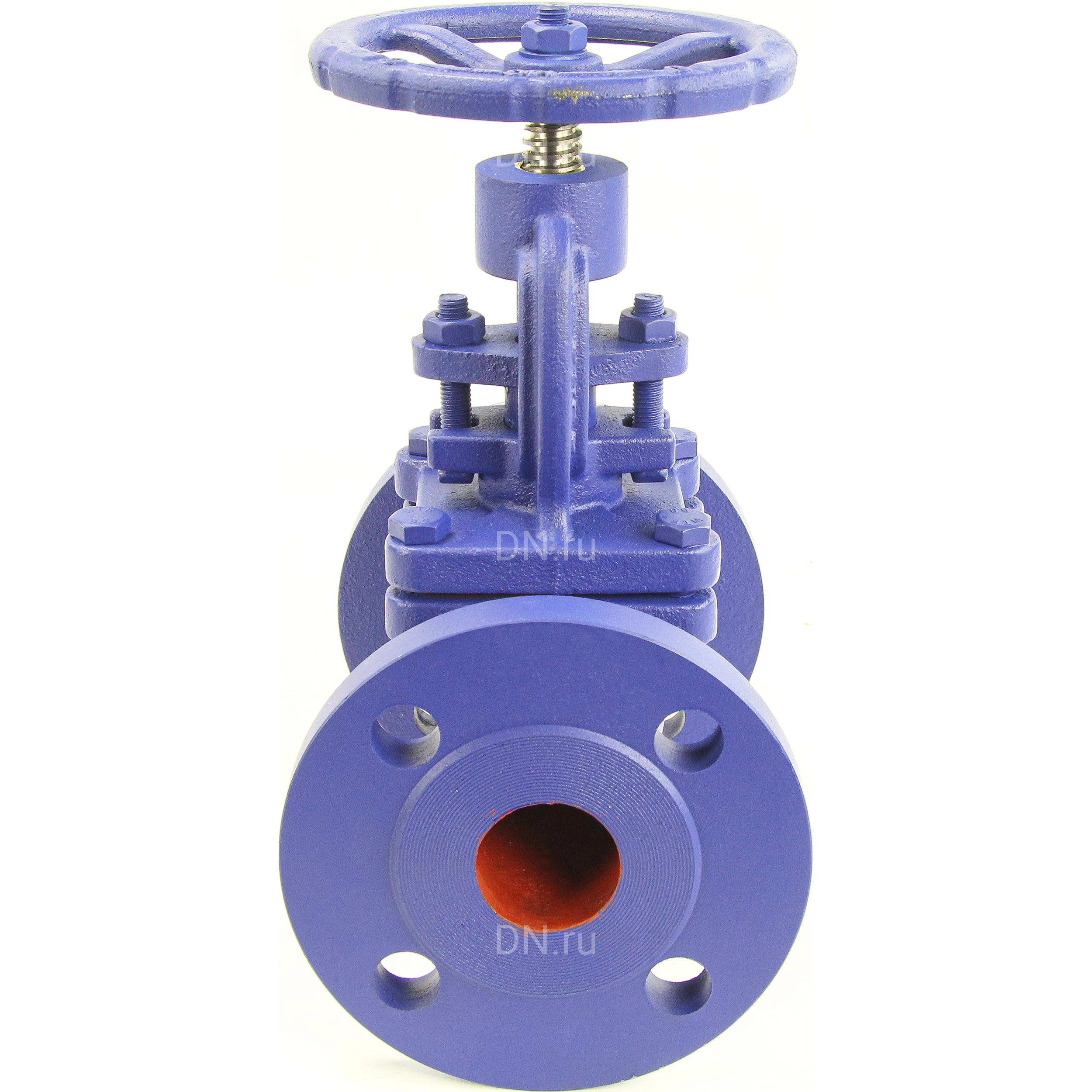

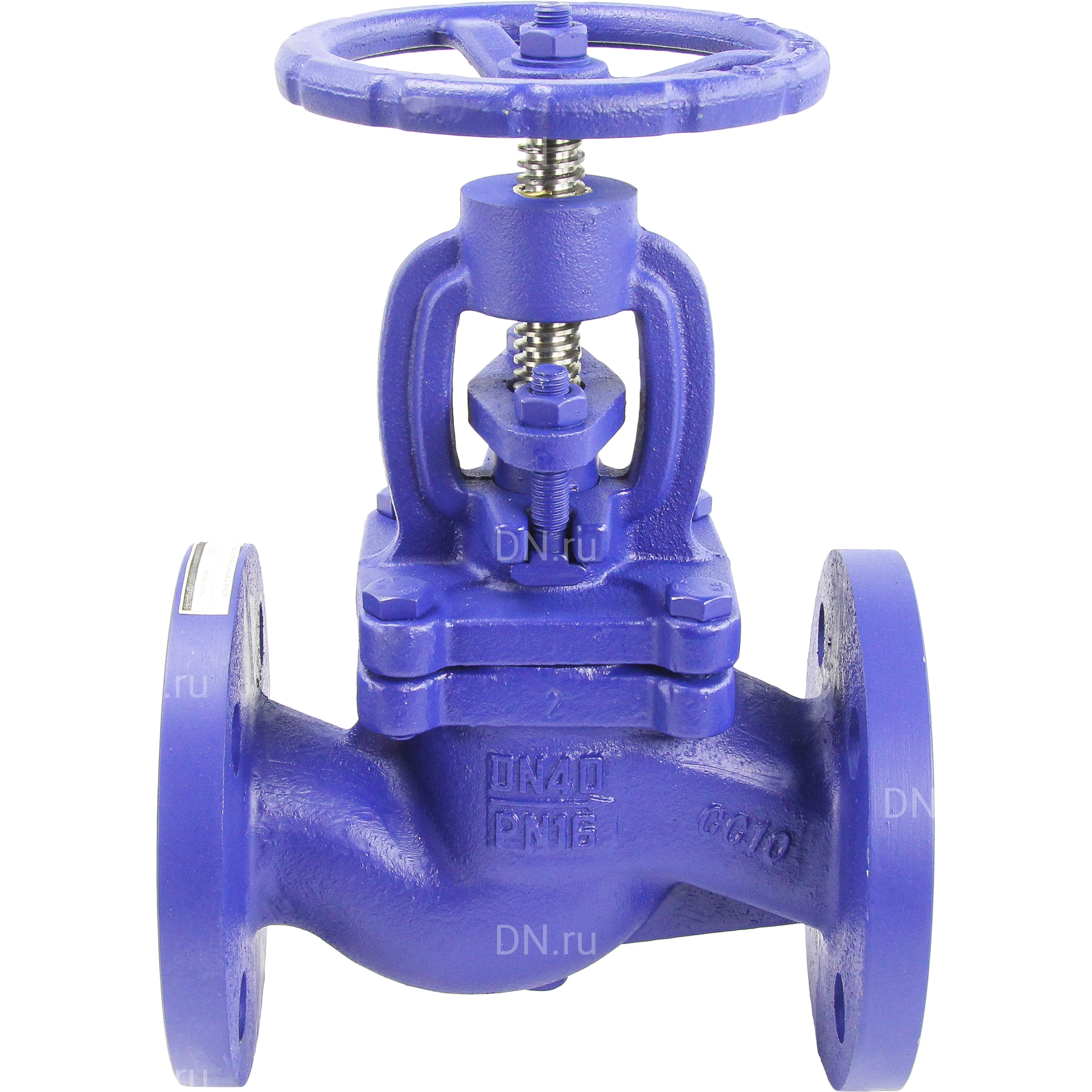

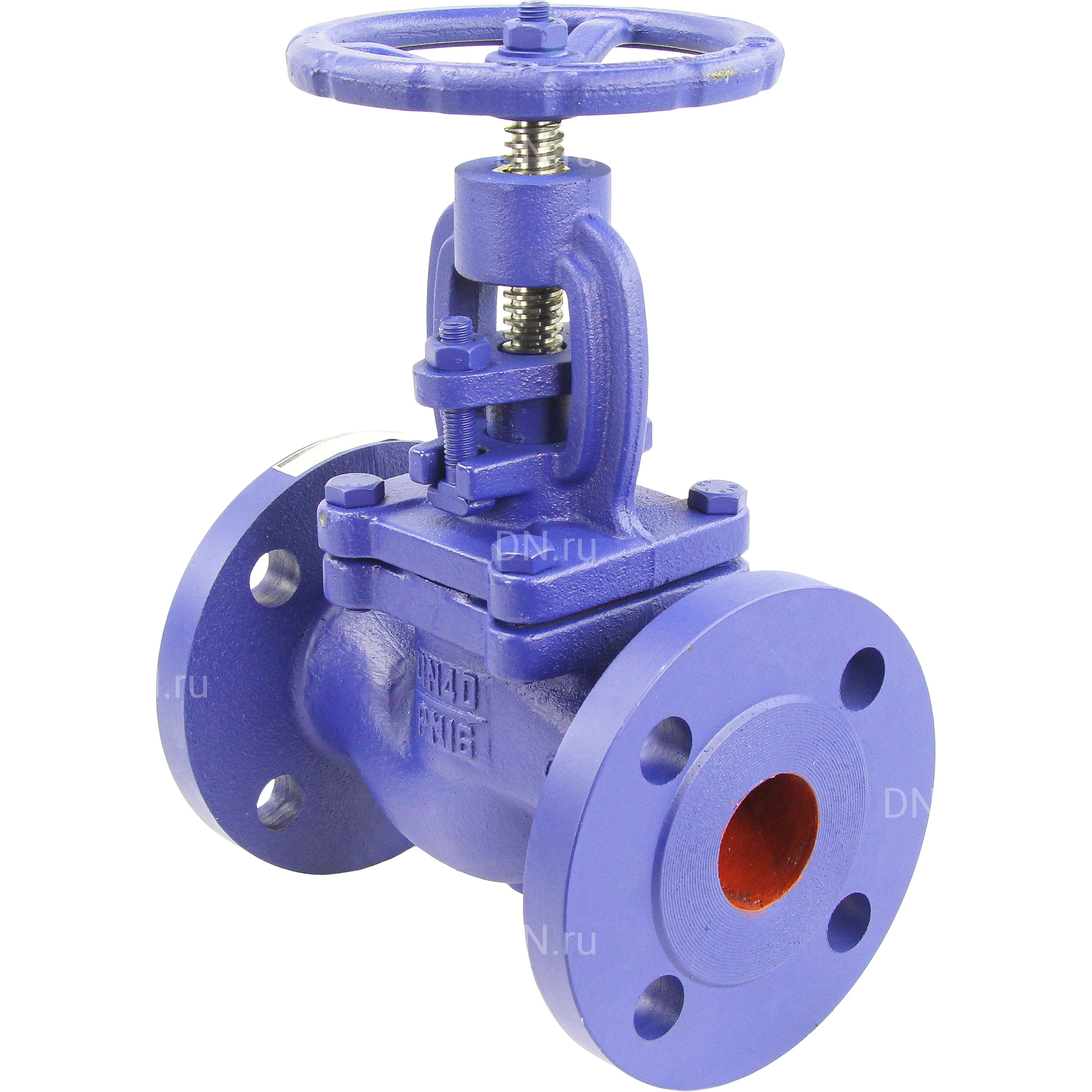

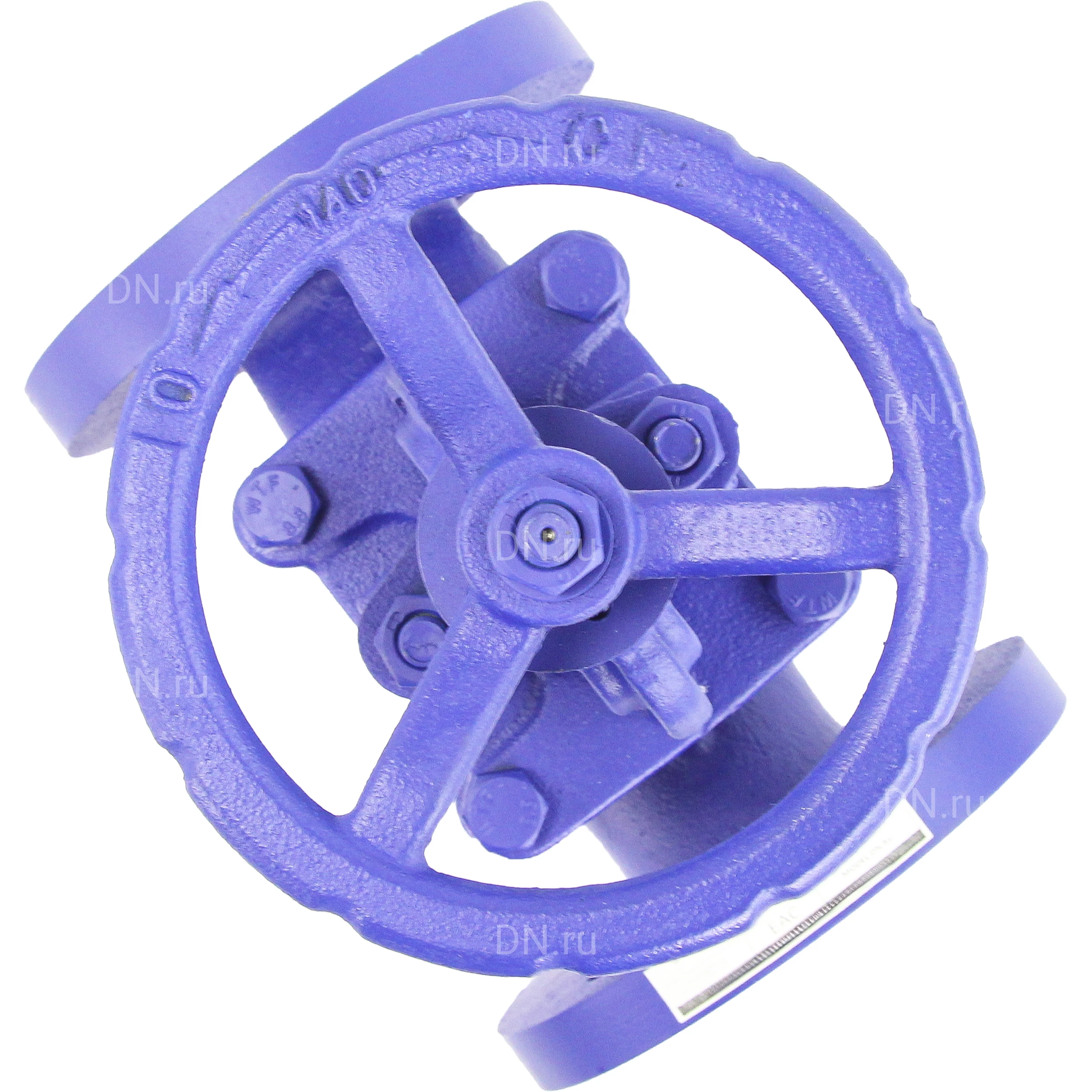

Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду40 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал

Клапан запорный предназначен для установки в качестве запорного устройства на трубопроводах. Принцип работы: При вращении маховика по часовой или против часовой стрелки, вращательное движение передается па шпиндель, и закрепленный на нем золотник закрывает или отрывает проходное отверстие в корпусе. ВНИМАНИЕ: Запрещено использование запорных клапанов в качестве регулирующей арматуры. Параметры клапана запорного DN.ru VSO1121M-F-S сальниковый Ду40 Ру16: Диаметр номинальный DN - 40 мм Диаметр в дюймах - 1 1/2" Тип клапана - запорный Тип уплотнения запорного клапана - Сальниковый Давление номинальное PN - 16 бар Тип уплотнения - Металл Температура - 200 °С Материал корпуса - Чугун серый GG25/СЧ25/EN-GJL-250 Материал запорного органа - Сталь A105 Тип присоединения - Фланцевый Тип управления - штурвал Присоединение - фланцевое Вес - 9.32 кг Страна производитель - Россия Клапан запорный сальниковый DN.ru VSO1121M-F-S Ду40 Ру16, фланцевый, корпус - чугун GG25, уплотнение - металл, управление - штурвал Габаритные и установочные размеры клапана запорного DN.ru VSO1121M-F-S сальниковый Ду40 Ру16: DN - 40 мм L (строительная длина) - 200 мм D - 150 мм D1 - 110 мм D2 - 84 мм B - 18 мм f - 2 мм ZxØd - 4xØ19 мм Эскиз клапана запорного DN.ru VSO1121M-F-S сальниковый Ду40 Ру16 Материалы деталей клапана запорного DN.ru VSO1121M-F-S сальниковый Ду40 Ру16: № п/п Наименование детали Материал 1 Корпус чугун GG25 2 Уплотнительное кольцо корпуса сталь 304 3 Тарелка сталь А105 4 Нержавеющая проволока сталь 304 5 Прокладка Ст08+терморасширенный графит 6 Шток сталь 2Cr13 7 Болт Ст35 8 Уплотнение терморасширенный графит 9 Крышка чугун QT400(GGG40) 10 Сальник чугун (GG20) 11 Т-образный болт Ст35 12 Гайка Ст25 13 Штоковая гайка бронза ZQA1 9-4 14 Установочный винт Ст35 15 Штурвал чугун QT450-10 16 Шайба сталь Q235 17 Гайка Ст25 Эскиз материалов клапана запорного DN.ru VSO1121M-F-S сальниковый Ду40 Ру16 Испытание клапанов запорных сальниковых DN.ru VSO1121M-F-S сальниковый
