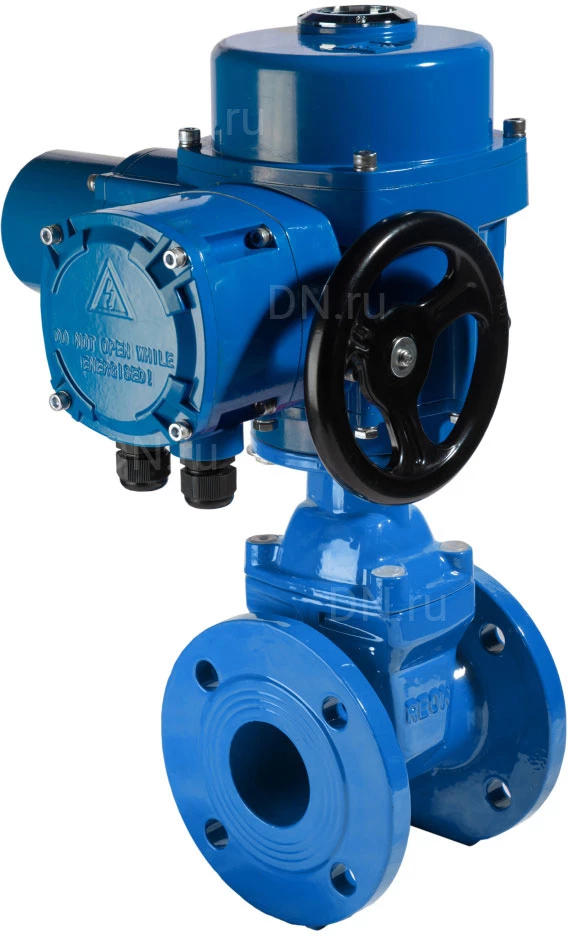

Задвижка клиновая Reon RSV60 Ду100 Ру10/16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом ЭП-МА 100/24, 380 В

Задвижка чугунная с обрезиненным клином Reon RSV60 в комплекте с электроприводом САТУРН ЭП-М используются в различных отраслях в качестве запорного устройства. Электроприводы многооборотные САТУРН ЭП-М предназначены для дистанционного и местного управления задвижками. Задвижки с обрезиненным клином Reon RSV60 применяется в системах холодного и горячего водоснабжения, системах пожаротушения, а также конструкция задвижки позволяет использовать ее в системах канализации. Общие характеристики задвижки Reon RSV60 Ду100 Тип задвижки - Клиновая Диаметр номинальный DN - 100 мм Давление условное PN - 10/16 бар ISO фланца арматуры - F10 Температура рабочей среды - от -10 до + 95 Тип присоединения - фланцевый Класс герметичности по ГОСТ 9544-2015 - "A" Материал корпуса - Высокопрочный чугун GGG50/ВЧ50/EN-GJS-500-7 Материал запорного органа - высокопрочный чугун GGG50 Строительная длина - 190 мм Класс материала корпуса - чугун Управление - С электроприводом Напряжение питания - 380В Клин - обрезиненный Тип уплотнения - NBR Цвет задвижки - Синий Вес - 43.9 кг Страна производитель - Китай Задвижка клиновая Reon RSV60 Ду100 Ру10/16 фланцевая, клин - обрезиненный, корпус - чугун, уплотнение - NBR, с электроприводом ЭП-МА 100/24, 380 В Габаритные размеры задвижки Reon RSV60 Ду100 Dn - 100 мм L - 190 мм H - 488 мм A - 378 мм B - 335 мм C - 233 мм E - 255 мм D - 220 мм K - 180 мм G - 156 мм b - 19 мм f - 3 мм n-d1 - 8 x 19 мм Эскиз задвижки Reon RSV60 Ду100 Материалы деталей задвижки Reon RSV60: № пп Наименование Материалы 1 Корпус Высокопрочный чугун GGG50 2 Клин Высокопрочный чугун GGG50, покрытый EPDM 3 Гайка клина Латунь, марка CuZN39Pb2 4 Уплотнение крышки NBR 5 Шток Нержавеющая сталь 2Cr13 6 Крышка Высокопрочный чугун GGG50 7 Прижимная сальниковая втулка Латунь CuZN39Pb2 8 Уплотнительное кольцо NBR 9 Болт Сталь 35 10 Фланец Высокопрочный чугун GGG50 Деталировка задвижки Reon RSV60 Ду100
